• Zeleni stil potpisa kompanije Schneider Electric za celokupan ComPacT asortiman
• Procenjuje se 40% kraće vreme potrebno za ožičenje razvodnih ormara
• Iskusite lakšu instalaciju zahvaljujući novom ergonomskom dizajnu prednje ploče
• Steknite pouzdanje da su svi pomoćni uređaji na pravom mestu i proverite da li imate pravu ocenu kalema
• Ergonomski novi preklopnik za lakši ručni rad prekidača
011-397-7504, 011-397-7505
Ponedeljak - Petak od
8:00 do 16:00
| OSNOVNE INFORMACIJE | |
|---|---|
| Mrežna frekvencija | 50/60 Hz |
| Grupa proizvoda | INS40...160 |
| [Ith] dozvoljena termička struja u vazduhu | 160 A pri 60 °C |
| [Ue] nazivni napon | 125 V DC |
| [Ue] nazivni napon | 690 V AC 50/60 Hz |
| indikator pozicije kontakta | da |
| Tip mreže | DC |
| Tip mreže | AC |
| vidljivo prekidanje | ne |
| Tip proizvoda ili komponente | rastavljač |
| ime proizvoda | Compact INS |
| grupa proizvoda | Compact |

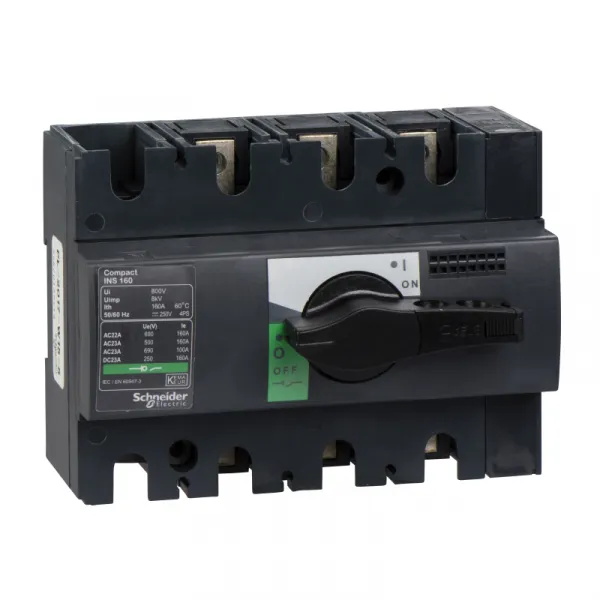

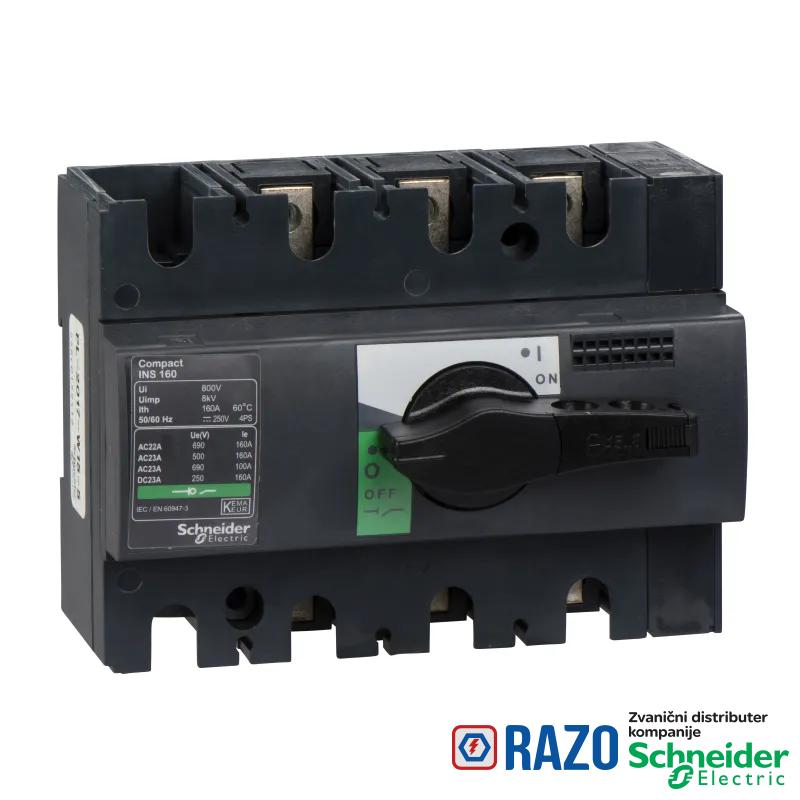

| ime rastavljača | Compact INS160 |
| stepen zaprljanosti | 3 |
| [Icm] nazivna kratkospojna moć uključenja | 154 kA sa zaštitnim prekidačem 690 V AC pri 50/60 Hz |
| [Icm] nazivna kratkospojna moć uključenja | 20 kA sam rastavljač 690 V AC pri 50/60 Hz |
| [Ui] nazivni napon izolacije | 750 V AC 50/60 Hz |
| pogodno za izolaciju | da |
| [Ie] nazivna struja | AC-22A: 160 A AC 50/60 Hz 220/240 V |
| [Ie] nazivna struja | AC-23A: 160 A AC 50/60 Hz 440/480 V |
| [Ie] nazivna struja | AC-23A: 160 A AC 50/60 Hz 500 V |
| [Ie] nazivna struja | DC-22A: 160 A DC 125 V 2 pola serijski |
| [Ie] nazivna struja | DC-23A: 160 A DC 125 V 2 pola serijski |
| [Ie] nazivna struja | AC-22A: 160 A AC 50/60 Hz 380/415 V |
| [Ie] nazivna struja | AC-22A: 160 A AC 50/60 Hz 440/480 V |
| [Ie] nazivna struja | 160 A |
| [Ie] nazivna struja | AC-22A: 160 A AC 50/60 Hz 500 V |
| [Ie] nazivna struja | AC-22A: 160 A AC 50/60 Hz 660/690 V |
| [Ie] nazivna struja | AC-23A: 100 A AC 50/60 Hz 660/690 V |
| [Ie] nazivna struja | AC-23A: 160 A AC 50/60 Hz 220/240 V |
| [Ie] nazivna struja | AC-23A: 160 A AC 50/60 Hz 380/415 V |
| Broj polova | 3P |
| [Uimp] nazivni podnosivi impulsni napon | 8 kV |
| Kratko ime uređaja | Compact INS160 |
| DOPUNSKE INFORMACIJE | |
|---|---|
| Visina | 100 mm |
| klasa rada sa prekidima | klasa 120 - 60 % |
| povezivanje | 30 mm |
| Nosači za montažu | ploča |
| Nosači za montažu | DIN šina |
| donji priključak | prednji |
| boja drške | crna |
| Masa proizvoda | 0.8 kg |
| Tip upravljanja | zakretna ručica |
| gornji priključak | prednja |
| Način montiranja | fiksno |
| električna trajnost | AC-22A: 1500 ciklusa 220/240 V AC 50/60 Hz |
| električna trajnost | DC-23A: 1500 ciklusa 250 V DC 2 pola serijski |
| električna trajnost | AC-22A: 1500 ciklusa 690 V AC 50/60 Hz |
| električna trajnost | AC-23A: 1500 ciklusa 690 V AC 50/60 Hz |
| električna trajnost | AC-22A: 1500 ciklusa 380/415 V AC 50/60 Hz |
| električna trajnost | AC-22A: 1500 ciklusa 440 V AC 50/60 Hz |
| električna trajnost | AC-22A: 1500 ciklusa 500 V AC 50/60 Hz |
| električna trajnost | AC-23A: 1500 ciklusa 220/240 V AC 50/60 Hz |
| električna trajnost | AC-23A: 1500 ciklusa 380/415 V AC 50/60 Hz |
| električna trajnost | AC-23A: 1500 ciklusa 440 V AC 50/60 Hz |
| električna trajnost | AC-23A: 1500 ciklusa 500 V AC 50/60 Hz |
| električna trajnost | DC-22A: 1500 ciklusa 250 V DC 2 pola serijski |
| mehanička trajnost | 15000 ciklusa |
| kompatibilnost | INS160 |
| dimenzije kućišta za Ithe | 260 mm x 160 mm x 55 mm |
| Širina | 135 mm |
| Dubina | 62.5 mm |
| [Icw] kratkotrajna podnosiva struja kratkog spoja | 0.01 kA tokom 30 s u skladu sa IEC 60947-3 |
| [Icw] kratkotrajna podnosiva struja kratkog spoja | 1.23 kA tokom 20 s u skladu sa IEC 60947-3 |
| [Icw] kratkotrajna podnosiva struja kratkog spoja | 3.175 kA tokom 3 s u skladu sa IEC 60947-3 |
| [Icw] kratkotrajna podnosiva struja kratkog spoja | 5.5 kA tokom 1 s u skladu sa IEC 60947-3 |
| nazivni ciklus | neprekidno |
| maksimalna snaga | AC-23: 110 kW pri 500/525 V AC 50/60 Hz |
| maksimalna snaga | AC-23: 45 kW pri 220/240 V AC 50/60 Hz |
| maksimalna snaga | AC-23: 75 kW pri 380/415 V AC 50/60 Hz |
| maksimalna snaga | AC-23: 90 kW pri 440 V AC 50/60 Hz |
| maksimalna snaga | AC-23: 90 kW pri 660/690 V AC 50/60 Hz |
| OKRUžENJE | |
|---|---|
| Sertifikacija proizvoda | CCC |
| Sertifikacija proizvoda | KEMA-KEUR |
| IK stepen zaštite | IK07 u skladu sa EN 50102 |
| Temperatura okoline za rad uređaja | -25-70 °C |
| Standardi | IEC 60947-3 |
| Standardi | IEC 60947-1 |
| IP stepen zaštite | IP40 u skladu sa IEC 60529 |
| Temperatura okoline za skladištenje | -50-85 °C |
| ODRžIVOST PONUDE | |
|---|---|
| Informacije o RoHS izuzecima | Da |
| Bez žive | Da |
| Izjava o zaštiti okoliša | ENVPEP1304024 |
| Status održive ponude | Green Premium proizvod |
| Bez toksičnih teških metala | Da |
| Propis REACh | referenca ne sadrži SVHC iznad propisanog praga |
| REACh bez SVHC | Da |
| WEEE | Ovaj proizvod je na tržištima Evropske unije neophodno odložiti u skladu sa specifičnim smernicama za prikupljanje otpada i nikako ne sme da dospe u kontejnere za otpatke. |
| RoHS regulativa za Kinu | X |
| Profil cirkularnosti | N/A |
| EU RoHS direktiva | Usaglašeno |
| UGOVORNA GARANCIJA | |
|---|---|
| Garancija | 18 months |
Nazivni napon: do 690 V
Nazivna struja: 40 do 2500 A
Kategorije: AC23A/AC22A
Nema odstupanja do 60 °C
Podnosiv impulsni napon: 8 kV
Ugradjuje se na DIN šinu (do INS160) i na montažnu ploču
Pozitivna indikacija razdvojenosti kontakata (INS) odnosno vidno razdvajanje (INV)
3 i 4-polne verzije u istom kućištu
Stepen zaštite prednje ploče, klasa II
Mehanizam sa prednje strane kao standardna varijanta, opciono mehanizam sa strane (do INS250)
Sistem za izmenu izvora napajanja u jednom kućištu
Daljniska indikacija uz pomoćne kontakte
Zajednički pomoćni pribor sa Compact NS opsegom
Uskladjenost sa medjunarodnim standardima: IEC 60947-1 i -3, UL489 (do 400 A), VDE 660 i 113, CNO
