| OSNOVNE INFORMACIJE | |
|---|---|
| Sertifikacija proizvoda | GL |
| Sertifikacija proizvoda | BV |
| Sertifikacija proizvoda | GOST |
| Sertifikacija proizvoda | CCC |
| Sertifikacija proizvoda | CSA |
| Sertifikacija proizvoda | UL |
| Sertifikacija proizvoda | RINA |
| Sertifikacija proizvoda | LROS (Lloyds register of shipping) |
| Sertifikacija proizvoda | DNV |
| napon upravljačkog kola | 230 V AC 50/60 Hz |
| [Ue] nazivni napon | kolo napajanja: <= 690 V AC 25...400 Hz |
| [Ue] nazivni napon | kolo napajanja: <= 300 V DC |
| snaga disipacije po polu | 3.7 W AC-3 |
| snaga disipacije po polu | 9.6 W AC-1 |
| prosečna impedansa | 1.5 mΩ - Ith 80 A 50 Hz za kolo napajanja |
| sastav pomoćnog kontakta | 1 NO + 1 NC |
| Grupa proizvoda | TeSys D |
| [Ith] dozvoljena termička struja u vazduhu | 10 A pri <60 °C za signalno kolo |
| [Ith] dozvoljena termička struja u vazduhu | 80 A pri <60 °C za kolo napajanja |
| Nosači za montažu | ploča |
| Nosači za montažu | šina |
| tip upravljačkog kola | AC pri 50/60 Hz |
| standardi | CSA C22.2 No 14 |
| standardi | EN 60947-4-1 |
| standardi | EN 60947-5-1 |
| standardi | IEC 60947-4-1 |
| standardi | IEC 60947-5-1 |
| standardi | UL 508 |
| nivo sigurnosne pouzdanosti | B10d = 1369863 ciklusa kontaktor sa nazivnim opterećenjem u skladu sa EN/ISO 13849-1 |
| nivo sigurnosne pouzdanosti | B10d = 20000000 ciklusa kontaktor sa mehaničkim opterećenjem u skladu sa EN/ISO 13849-1 |
| primena kontaktora | upravljanje motorom |
| primena kontaktora | rezistivno opterećenje |
| nazivna prekidna moć | 900 A pri 440 V za kolo napajanja u skladu sa IEC 60947 |
| Tip proizvoda ili komponente | kontaktor |
| Irms nazivna moć uključenja | 140 A AC za signalno kolo u skladu sa IEC 60947-5-1 |
| Irms nazivna moć uključenja | 250 A DC za signalno kolo u skladu sa IEC 60947-5-1 |
| Irms nazivna moć uključenja | 900 A pri 440 V za kolo napajanja u skladu sa IEC 60947 |
| ime proizvoda | TeSys D |
| pripadajući osigurač | 10 A gG za signalno kolo u skladu sa IEC 60947-5-1 |
| pripadajući osigurač | 100 A gG pri <= 690 V koordinacija tip 1 za kolo napajanja |
| pripadajući osigurač | 100 A gG pri <= 690 V koordinacija tip 2 za kolo napajanja |
| [Uimp] nazivni podnosivi impulsni napon | 6 kV u skladu sa IEC 60947 |
| povezivanje - priključci | upravljačko kolo: vijčani priključni blokovi 2 kabl(ovi) 1-2.5 mm²fleksibilni sa |
| povezivanje - priključci | upravljačko kolo: vijčani priključni blokovi 1 kabl(ovi) 1-4 mm²fleksibilni bez kablovskog završetka |
| povezivanje - priključci | upravljačko kolo: vijčani priključni blokovi 2 kabl(ovi) 1-4 mm²fleksibilni bez kablovskog završetka |
| povezivanje - priključci | upravljačko kolo: vijčani priključni blokovi 1 kabl(ovi) 1-4 mm²fleksibilni sa |
| povezivanje - priključci | upravljačko kolo: vijčani priključni blokovi 1 kabl(ovi) 1-4 mm²jednožični bez kablovskog završetka |
| povezivanje - priključci | upravljačko kolo: vijčani priključni blokovi 2 kabl(ovi) 1-4 mm²jednožični bez kablovskog završetka |
| povezivanje - priključci | kolo napajanja: priključak na zavrtanj 1 kabl(ovi) 1-35 mm²fleksibilni bez kablovskog završetka |
| povezivanje - priključci | kolo napajanja: priključak na zavrtanj 2 kabl(ovi) 1-25 mm²fleksibilni bez kablovskog završetka |
| povezivanje - priključci | kolo napajanja: priključak na zavrtanj 1 kabl(ovi) 1-35 mm²fleksibilni sa |
| povezivanje - priključci | kolo napajanja: priključak na zavrtanj 2 kabl(ovi) 1-25 mm²fleksibilni sa |
| povezivanje - priključci | kolo napajanja: priključak na zavrtanj 1 kabl(ovi) 1-35 mm²jednožični bez kablovskog završetka |
| povezivanje - priključci | kolo napajanja: priključak na zavrtanj 2 kabl(ovi) 1-25 mm²jednožični bez kablovskog završetka |
| grupa proizvoda | TeSys |
| raspored kontakata | 3 NO |
| kategorija upotrebe | AC-1 |
| kategorija upotrebe | AC-4 |
| kategorija upotrebe | AC-3 |
| [Ie] nazivna struja | 50 A 60 °C) pri <= 440 V AC AC-3 za kolo napajanja |
| [Ie] nazivna struja | 80 A 60 °C) pri <= 440 V AC AC-1 za kolo napajanja |
| maksimalni radni ciklus | 3600 ciklusa/h pri <60 °C |
| moment pritezanja | upravljačko kolo: 1.7 N.m - na vijčani priključni blokovi - sa odvijačem matica Ø 6 mm |
| moment pritezanja | upravljačko kolo: 1.7 N.m - na vijčani priključni blokovi - sa odvijačem Philips No 2 |
| moment pritezanja | kolo napajanja: 8 N.m - na EverLink BTR vijčani priključak - kabl 25-35 mm² šestougaona 4 mm |
| moment pritezanja | kolo napajanja: 5 N.m - na EverLink BTR vijčani priključak - kabl 1-25 mm² šestougaona 4 mm |
| električna trajnost | 1.45 miliona ciklusa 50 A AC-3 pri Ue <= 440 V |
| električna trajnost | 1.1 miliona ciklusa 80 A AC-1 pri Ue <= 440 V |
| mehanička trajnost | 6 miliona ciklusa |
| Broj polova | 3P |
| vreme uključenja/isključenja | 4...19 ms otvaranje |
| vreme uključenja/isključenja | 12...26 ms zatvaranje |
| Kategorija prenapona | III |
| snaga motora kW | 15 kW pri 220...230 V AC 50/60 Hz (AC-3) |
| snaga motora kW | 22 kW pri 380...400 V AC 50/60 Hz (AC-3) |
| snaga motora kW | 30 kW pri 500 V AC 50/60 Hz (AC-3) |
| snaga motora kW | 33 kW pri 660...690 V AC 50/60 Hz (AC-3) |
| snaga motora kW | 25 kW pri 415 V AC 50/60 Hz (AC-3) |
| snaga motora kW | 30 kW pri 440 V AC 50/60 Hz (AC-3) |
| snaga motora kW | 11 kW pri 400 V AC 50/60 Hz (AC-4) |
| snaga motora hp | 3 hp pri 115 V AC 50/60 Hz za monofazne motori |
| snaga motora hp | 7.5 hp pri 230/240 V AC 50/60 Hz za monofazne motori |
| snaga motora hp | 15 hp pri 200/208 V AC 50/60 Hz za trofazne motori |
| snaga motora hp | 15 hp pri 230/240 V AC 50/60 Hz za trofazne motori |
| snaga motora hp | 40 hp pri 460/480 V AC 50/60 Hz za trofazne motori |
| snaga motora hp | 40 hp pri 575/600 V AC 50/60 Hz za trofazne motori |
| [Ui] nazivni napon izolacije | kolo napajanja: 600 V CSA sertifikovano |
| [Ui] nazivni napon izolacije | kolo napajanja: 600 V UL sertifikovano |
| [Ui] nazivni napon izolacije | signalno kolo: 690 V u skladu sa IEC 60947-1 |
| [Ui] nazivni napon izolacije | signalno kolo: 600 V CSA sertifikovano |
| [Ui] nazivni napon izolacije | signalno kolo: 600 V UL sertifikovano |
| [Ui] nazivni napon izolacije | kolo napajanja: 690 V u skladu sa IEC 60947-4-1 |
| Kratko ime uređaja | LC1D |
| [Icw] kratkotrajna podnosiva struja kratkog spoja | 400 A pri <40 °C - 10 s za kolo napajanja |
| [Icw] kratkotrajna podnosiva struja kratkog spoja | 810 A pri <40 °C - 1 s za kolo napajanja |
| [Icw] kratkotrajna podnosiva struja kratkog spoja | 84 A pri <40 °C - 10 min za kolo napajanja |
| [Icw] kratkotrajna podnosiva struja kratkog spoja | 208 A pri <40 °C - 1 min za kolo napajanja |
| [Icw] kratkotrajna podnosiva struja kratkog spoja | 100 A - 1 s za signalno kolo |
| [Icw] kratkotrajna podnosiva struja kratkog spoja | 120 A - 500 ms za signalno kolo |
| [Icw] kratkotrajna podnosiva struja kratkog spoja | 140 A - 100 ms za signalno kolo |
| zaštitni poklopac | sa |
| DOPUNSKE INFORMACIJE | |
|---|---|
| vreme nepreklapanja | 1.5 milisekundi pri isključenju između NC i NO kontakta |
| vreme nepreklapanja | 1.5 milisekundi pri zatvaranju između NC i NO kontakta |
| minimalna struja preklapanja | 5 mA za signalno kolo |
| ograničenje napona upravljačkog kola | propad napona: 0.3...0.6 Uc AC 50/60 Hz 60 °C) |
| ograničenje napona upravljačkog kola | u radu: 0.8...1.1 Uc AC 50 Hz 60 °C) |
| ograničenje napona upravljačkog kola | u radu: 0.85...1.1 Uc AC 60 Hz 60 °C) |
| kompatibilnost kontakta | M2 |
| napon kalema kontaktora | 230 V AC standardno |
| otpornost izolacije | > 10 MOhm za signalno kolo |
| opseg snage | 7-11 kW pri 200-240 V trofazne |
| opseg snage | 15-25 kW pri 380-440 V trofazne |
| opseg snage | 15-25 kW pri 200-240 V trofazne |
| opseg snage | 30-50 kW pri 380-440 V trofazne |
| opseg snage | 30-50 kW pri 480-500 V trofazne |
| udarna snaga u VA | 140-140 VA 60 Hz 0.75 20 °C) |
| udarna snaga u VA | 160-160 VA 50 Hz 0.75 20 °C) |
| tehnologija kalema | bez ugrađenog prigušivača |
| tip motornog pokretača | direct on-line contactor |
| minimalni napon preklapanja | 17 V za signalno kolo |
| frekvencija signalnog kola | 25...400 Hz |
| tip pomoćnog kontakta | tip mehanički povezani 1 NO + 1 NC u skladu sa IEC 60947-5-1 |
| tip pomoćnog kontakta | tip preslikani kontakt 1 NC u skladu sa IEC 60947-4-1 |
| kompatibilnost | LC1D |
| snaga držanja u VA | 13-13 VA 60 Hz 0.3 20 °C) |
| snaga držanja u VA | 15-15 VA 50 Hz 0.3 20 °C) |
| disipacija toplote | 4-5 W pri 50/60 Hz |
| OKRUžENJE | |
|---|---|
| Mehanička robusnost | vibracije kontaktor nije u radu: 2 Gn, 5...300 Hz |
| Mehanička robusnost | vibracije na kontaktor u radu: 4 Gn, 5...300 Hz |
| Mehanička robusnost | udara na kontaktor u radu: 15 Gn za 11 ms |
| Mehanička robusnost | udara kontaktor nije u radu: 10 Gn za 11 ms |
| Visina | 122 mm |
| Temperatura okoline za rad uređaja | -5-60 °C |
| Stepen zaprljanosti | 3 |
| Masa proizvoda | 0.855 kg |
| otpornost na plamen | V1 u skladu sa UL 94 |
| Temperatura okoline za skladištenje | -60-80 °C |
| zaštitni tretman | TH u skladu sa IEC 60068-2-30 |
| IP stepen zaštite | IP20 prednja strana u skladu sa IEC 60529 |
| nadmorska visina za rad uređaja | 3000 m bez smanjenja karakteristika |
| Otpornost na vatru | 850 °C u skladu sa IEC 60695-2-1 |
| Širina | 55 mm |
| Dubina | 120 mm |
| dopustiva temperatura u okolini uređaja | -40-70 °C na Uc |
| ODRžIVOST PONUDE | |
|---|---|
| Informacije o RoHS izuzecima | Da |
| Bez žive | Da |
| Izjava o zaštiti okoliša | ENVPEP1503009EN |
| Status održive ponude | Green Premium proizvod |
| Bez toksičnih teških metala | Da |
| Propis REACh | referenca ne sadrži SVHC iznad propisanog praga |
| WEEE | Ovaj proizvod je na tržištima Evropske unije neophodno odložiti u skladu sa specifičnim smernicama za prikupljanje otpada i nikako ne sme da dospe u kontejnere za otpatke. |
| RoHS regulativa za Kinu | X |
| Profil cirkularnosti | ENVEOLI1503009EN |
| EU RoHS direktiva | Usaglašeno |
| UGOVORNA GARANCIJA | |
|---|---|
| Garancija | 18 months |

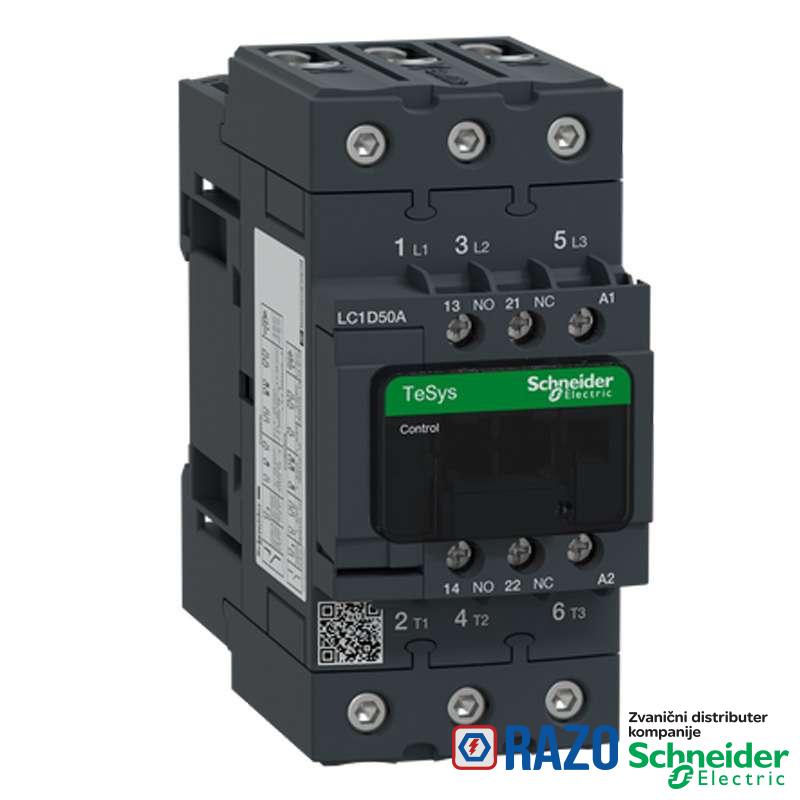

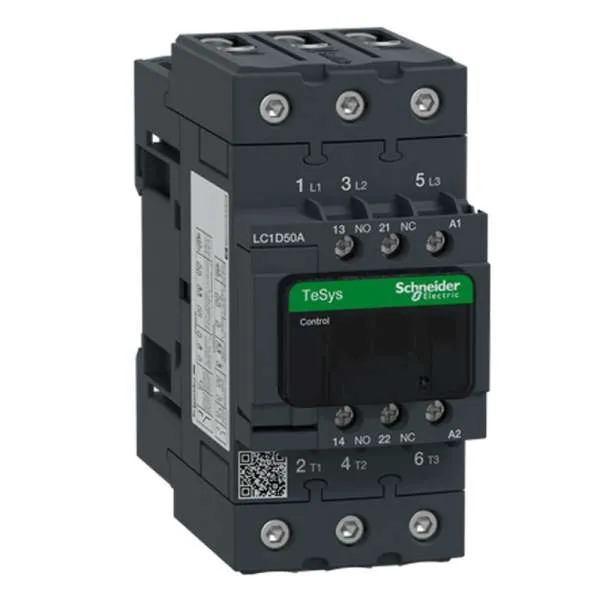

TeSys D kontaktor, 3-polni (3NO), za motorne aplikacije do 50A/690V AC-3 (22kW na 400V). Poseduje 230V 50/60Hz AC kalem, 1NO+1NC ugrađene pomoćne kontakte (NC kontakti u ogledalu sertifikovani), povezivanje energetskih priključaka sa EverLink BTR vijčanim priključcima, povezivanje upravljanja sa vijčanim priključcima. Za broj operacija do 3600 ciklusa/sat i za sredine do 60°C, obezbeđuje visoku pouzdanost i izdržljivost. Kompaktan (55mm širine), ugradnja na DIN šinu ili pričvršćenje vijcima. Sertifikovan za više standarda (IEC, UL, CSA, CCC, EAC, Marine), zeleni Premium proizvod (RoHS/REACh).
