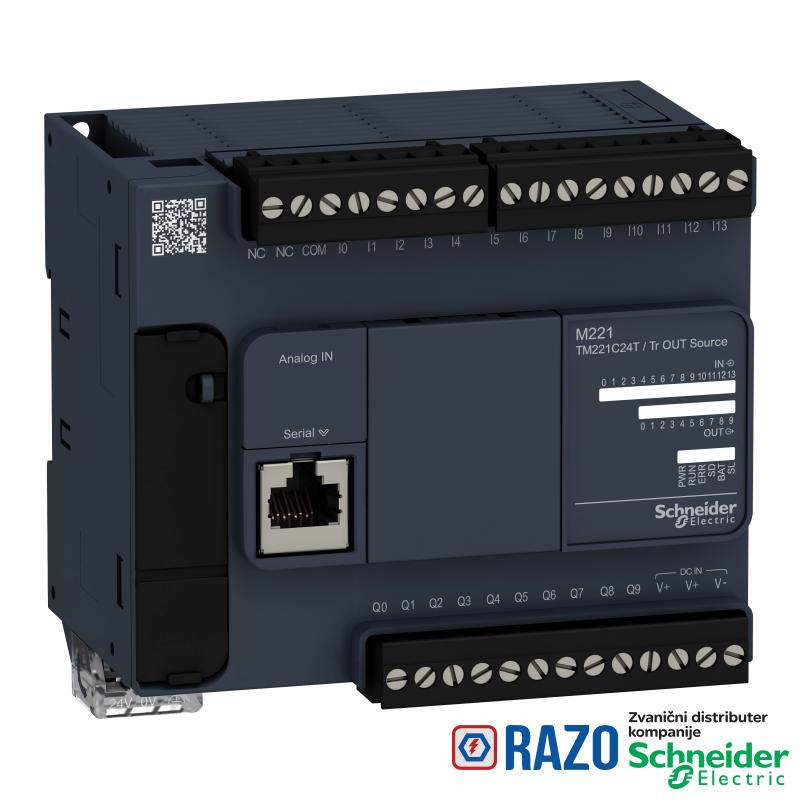

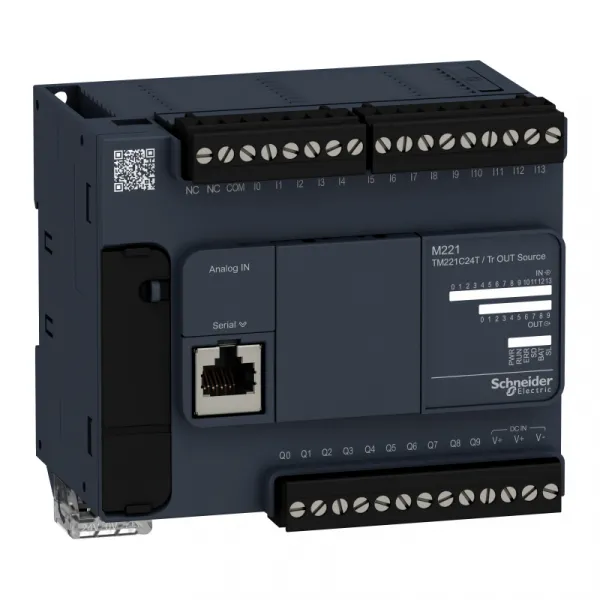

| OSNOVNE INFORMACIJE | |
|---|---|
| broj digitalnih izlaza | 10 tranzistor 2 brzi izlaz |
| Tip proizvoda ili komponente | logički kontroler |
| broj analognih ulaza | 2 pri 0...10 V |
| tip digitalnog izlaza | tranzistor |
| Grupa proizvoda | Modicon M221 |
| struja digitalnog izlaza | 0.5 A |
| napon digitalnog izlaza | 24 V DC |
| [Us] nazivni napon napajanja | 24 V DC |
| broj digitalnih ulaza | 14 , digitalni ulaz 4 brzi ulaz u skladu sa IEC 61131-2 tip 1 |
| DOPUNSKE INFORMACIJE | |
|---|---|
| logika digitalnog ulaza | sink ili source (pozitivna/negativna) |
| exct time for event task | 60 µs vreme odziva |
| impedansa ulaza | 3.4 kΩ za digitalni ulaz |
| impedansa ulaza | 100 kOhm za analogni ulaz |
| impedansa ulaza | 4.9 kΩ za brzi ulaz |
| napon digitalnog ulaza | 24 V |
| maximum power consumption in W | 13 W pri 24 V (sa maksimalnim brojem I/O modula za proširenje) |
| maximum power consumption in W | 4.1 W pri 24 V (bez I/O modula za proširenje) |
| udarna struja | 35 A |
| tip napona digitalnog ulaza | DC |
| drift sata | <= 30 s/mesec pri 25-25 °C |
| tip baterije | BR2032 litijumska nepunjiva, životni vek baterije: 4 godina |
| izlazna frekvencija | 100 kHz za brzi izlaz (PWM/PLS režim) pri Q0...Q1 priključkom |
| izlazna frekvencija | 5 kHz za izlaz pri Q2...Q3 priključkom |
| izlazna frekvencija | 0.1 kHz za izlaz pri Q4...Q9 priključkom |
| vreme reseta | 1 sekundi automatski reset |
| petlja regulacije | podesivi PID regulator do 14 istovremenih petlji |
| maximum number of I/O expansion module | 7 za tranzistorski izlaz |
| maximum number of I/O expansion module | 7 za relejni izlaz |
| Masa proizvoda | 0.395 kg |
| maximum voltage drop | <1 V |
| naponsko stanje 1 garantovano | >= 15 V za ulaz |
| integrisani načini povezivanja | USB port sa mini B USB 2.0 konektor |
| integrisani načini povezivanja | neizolovana serijska veza serijski 1 sa RJ45 konektor i RS485 |
| integrisani načini povezivanja | neizolovana serijska veza serijski 2 sa RJ45 konektor i RS232/RS485 |
| execution time per instruction | 0.2 µs Bulove promenljive |
| mehanička trajnost | 20000000 ciklusa za tranzistorski izlaz |
| apsolutna greška tačnosti | +/- 1 % od pune skale za analogni ulaz |
| držač za montažu | tip TH35-15 šina u skladu sa IEC 60715 |
| držač za montažu | tip TH35-7.5 šina u skladu sa IEC 60715 |
| držač za montažu | ploča ili panel sa setom za montažu |
| lokalna signalizacija | PWR: 1 LED (zelena) |
| lokalna signalizacija | RUN: 1 LED (zelena) |
| lokalna signalizacija | grešku modula (ERR): 1 LED (crvena) |
| lokalna signalizacija | pristup SD kartici (SD): 1 LED (zelena) |
| lokalna signalizacija | BAT: 1 LED (crvena) |
| lokalna signalizacija | SL1: 1 LED (zelena) |
| lokalna signalizacija | SL2: 1 LED (zelena) |
| lokalna signalizacija | I/O stanje: 1 LED po kanalu (zelena) |
| vreme odziva | 35 µs isključenje, I2...I5 priključak(ci) za ulaz |
| vreme odziva | 5 µs uključenje, I0, I1, I6, I7 priključak(ci) za brzi ulaz |
| vreme odziva | 35 µs uključenje, drugi priključci priključak(ci) za ulaz |
| vreme odziva | 5 µs isključenje, I0, I1, I6, I7 priključak(ci) za brzi ulaz |
| vreme odziva | 100 µs isključenje, drugi priključci priključak(ci) za ulaz |
| vreme odziva | 5 µs uključenje, isključenje, Q0...Q1 priključak(ci) za izlaz |
| vreme odziva | 50 µs uključenje, isključenje, Q2...Q3 priključak(ci) za izlaz |
| vreme odziva | 300 µs uključenje, isključenje, drugi priključci priključak(ci) za izlaz |
| struja digitalnog ulaza | 7 mA za digitalni ulaz |
| struja digitalnog ulaza | 5 mA za brzi ulaz |
| LSB vrednost | 10 mV |
| Širina | 110 mm |
| Dubina | 70 mm |
| maximum tungsten load | <12 W za izlaz i brzi izlaz |
| maximum leakage current | 0.1 mA za tranzistorski izlaz |
| broj brojačkih ulaza | 4 brzi ulaz (HSC režim) pri 100 kHz 32 bita |
| dozvoljeno preopterećenje ulaza | +/- 30 V DC za 5 min (maksimalni) za analogni ulaz |
| dozvoljeno preopterećenje ulaza | +/- 13 V DC (trajno) za analogni ulaz |
| čuvanje podataka | 256 kB ugrađena fleš memorija za rezervnu kopiju aplikacije i podataka |
| električna veza | odvojivi vijčani priključni blok za ulaze |
| električna veza | odvojivi vijčani priključni blok za izlaze |
| električna veza | priključni blok, 3 priključak(ci) za povezivanje 24 V DC napajanja |
| električna veza | konektor, 4 priključak(ci) za analogne ulaze |
| električna veza | mini B USB 2.0 konektor za uređaj za programiranje |
| maximum cable distance between devices | oklopljen kabl: <10 m za brzi ulaz |
| maximum cable distance between devices | neoklopljen kabl: <30 m za izlaz |
| maximum cable distance between devices | neoklopljen kabl: <30 m za digitalni ulaz |
| maximum cable distance between devices | neoklopljen kabl: <1 m za analogni ulaz |
| maximum cable distance between devices | oklopljen kabl: <3 m za brzi izlaz |
| Visina | 90 mm |
| logika digitalnog izlaza | pozitivna logika (source) |
| funkcije pozicioniranja | pozicija PTO 2 osovina(e)impuls/smer režim (100 kHz) |
| funkcije pozicioniranja | pozicija PTO 1 osovina(e)CW/CCW režim (100 kHz) |
| maximum current per output common | 5 A |
| brzina prenosa | 1.2...115.2 kbit/s (115.2 kbit/s podrazumevano) za dužinu bus-a od 15-15 m za RS485 |
| brzina prenosa | 1.2...115.2 kbit/s (115.2 kbit/s podrazumevano) za dužinu bus-a od 3-3 m za RS232 |
| brzina prenosa | 480 Mbit/s za USB |
| protokol komunikacionog porta | USB port: USB protokol - SoMachine mreža |
| protokol komunikacionog porta | neizolovana serijska veza: Modbus protokol master/slave - RTU/ASCII ili SoMachine mreža |
| tip zaštite | zaštita od preopterećenja i kratkog spoja pri 1 A |
| označavanje | CE |
| vreme čuvanja | 1 godina pri 25 °C (prekidom napajanja) |
| broj digitalnih I/O | 24 |
| izlazna struja napajanja | 0.52-0.52 A 5 V za bus proširenja |
| izlazna struja napajanja | 0.2-0.2 A 24 V za bus proširenja |
| naponsko stanje 0 garantovano | <= 5 V za ulaz |
| podesivo vreme filtera | 0 ms za ulaz |
| podesivo vreme filtera | 3 ms za ulaz |
| podesivo vreme filtera | 12 ms za ulaz |
| maksimalna veličina memorije za objekte | 512 %KW reči konstanti |
| maksimalna veličina memorije za objekte | 255 %C brojača |
| maksimalna veličina memorije za objekte | 8000 %MW memorijskih reči |
| maksimalna veličina memorije za objekte | 255 %TM tajmera |
| maksimalna veličina memorije za objekte | 512 %M memorijskih bitova |
| kapacitet memorije | 256 kB za korisničke aplikacije i podatke RAM sa 10000 instrukcija |
| kapacitet memorije | 256 kB za interne promenljive RAM |
| vreme konverzije | 1 ms po kanalu + 1 vreme ciklusa kontrolera za analogni ulaz analogni ulaz |
| Dostupna funkcija | PWM |
| Dostupna funkcija | PLS |
| Dostupna funkcija | generator frekvencija |
| tip kontrolnog signala | A/B |
| tip kontrolnog signala | monofazni |
| tip kontrolnog signala | impuls/smer |
| ograničenje napona napajanja | 20.4-28.8 V |
| vreme izvršenja za 1 K instrukcija | 0.3 milisekundi za event i periodični zadatak |
| rezolucija analognog ulaza | 10 bitova |
| sat realnog vremena | sa |
| oprema za skladištenje podataka | 2 GB SD kartica (opciono) |
| izolacija | između ulaza i interne elektronike pri 500 V AC |
| izolacija | između brzog ulaza i interne elektronike pri 500 V AC |
| izolacija | neizolovano između ulaza |
| izolacija | između izlaza i interne elektronike pri 500 V AC |
| izolacija | neizolovano između analognog ulaza i interne elektronike |
| izolacija | neizolovano između analognih ulaza |
| napajanje | (serijski)napajanje serijske veze: 5 V, <200 mA |
| OKRUžENJE | |
|---|---|
| Sertifikacija proizvoda | DNV-GL |
| Sertifikacija proizvoda | LR |
| Sertifikacija proizvoda | cULus |
| Sertifikacija proizvoda | RCM |
| Sertifikacija proizvoda | EAC |
| Sertifikacija proizvoda | IACS E10 |
| Sertifikacija proizvoda | CSA |
| Sertifikacija proizvoda | ABS |
| Standardi | EN/IEC 61131-2 |
| Standardi | EN/IEC 60664-1 |
| Standardi | EN/IEC 61010-2-201 |
| nadmorska visina skladištenja | 0-3000 m |
| otpornost na udare | 147 m/s² za 11 milisekundi |
| otpornost na vibracije | 3.5 mm pri 5-8.4 Hz na simetrična šina |
| otpornost na vibracije | 3.5 mm pri 5-8.4 Hz na panel za montažu |
| otpornost na vibracije | 1 gn pri 8.4-150 Hz na simetrična šina |
| otpornost na vibracije | 1 gn pri 8.4-150 Hz na panel za montažu |
| Nadmorska visina za rad | 0...2000 m |
| elektromagnetna emisija | emisije vezane sa vodovima - test nivo: 79 dBμV/m QP/66 dBμV/m AV napojni vod (AC)) pri 0.15-0.5 MHz u skladu sa EN/IEC 55011 |
| elektromagnetna emisija | emisije vezane sa vodovima - test nivo: 73 dBμV/m QP/60 dBμV/m AV napojni vod (AC)) pri 0.5-300 MHz u skladu sa EN/IEC 55011 |
| elektromagnetna emisija | emisije vezane sa vodovima - test nivo: 120...69 dBµV/m QP napojni vod) pri 10-150 kHz u skladu sa EN/IEC 55011 |
| elektromagnetna emisija | emisije vezane sa vodovima - test nivo: 63 dBμV/m QP napojni vod) pri 1.5-30 MHz u skladu sa EN/IEC 55011 |
| elektromagnetna emisija | emisije vezane sa zračenjem - test nivo: 40 dBμV/m QP klasa A 10 m) pri 30-230 MHz u skladu sa EN/IEC 55011 |
| elektromagnetna emisija | emisije vezane sa vodovima - test nivo: 79...63 dBμV/m QP napojni vod) pri 150-1500 kHz u skladu sa EN/IEC 55011 |
| elektromagnetna emisija | emisije vezane sa zračenjem - test nivo: 47 dBμV/m QP klasa A 10 m) pri 200-1000 MHz u skladu sa EN/IEC 55011 |
| otpornost na emisije vezane sa vodovima, indukovane EM poljima | 10 V 0.15...80 MHz u skladu sa EN/IEC 61000-4-6 |
| otpornost na emisije vezane sa vodovima, indukovane EM poljima | 3 V 0.1...80 MHz u skladu sa pomorska specifikacija (LR, ABS, DNV, GL) |
| otpornost na emisije vezane sa vodovima, indukovane EM poljima | 10 V frekvencija uzorka (2, 3, 4, 6.2, 8.2, 12.6, 16.5, 18.8, 22, 25 MHz) u skladu sa pomorska specifikacija (LR, ABS, DNV, GL) |
| otpornost na elektromagnetna polja | 10 V/m 80 MHz...1 GHz u skladu sa EN/IEC 61000-4-3 |
| otpornost na elektromagnetna polja | 3 V/m 1.4 GHz...2 GHz u skladu sa EN/IEC 61000-4-3 |
| otpornost na elektromagnetna polja | 1 V/m 2...2.7 GHz u skladu sa EN/IEC 61000-4-3 |
| otpornost na mikroprekide | 10 milisekundi |
| Stepen zaprljanosti | <= 2 |
| Temperatura okoline za rad | -10-55 °C (horizontalnu instalaciju) |
| Temperatura okoline za rad | -10-35 °C (vertikalne instalacije) |
| otpornost na magnetna polja | 30 A/m 50/60 Hz u skladu sa EN/IEC 61000-4-8 |
| Temperatura okoline za skladištenje | -25-70 °C |
| Karakteristike životne sredine | obične i opasne lokacije |
| relativna vlažnost | 10-95 %, bez kondenzacije (u radu) |
| relativna vlažnost | 10-95 %, bez kondenzacije (skladištenje) |
| IP stepen zaštite | IP20 sa zaštitnim poklopcem na mestu |
| otpornost na elektrostatičko pražnjenje | 8 kV u vazduhu u skladu sa EN/IEC 61000-4-2 |
| otpornost na elektrostatičko pražnjenje | 4 kV na kontaktu u skladu sa EN/IEC 61000-4-2 |
| podnosivi naponski udar | 2 kV napojni vod (AC) asimetrični režim u skladu sa EN/IEC 61000-4-5 |
| podnosivi naponski udar | 2 kV izlazni relej asimetrični režim u skladu sa EN/IEC 61000-4-5 |
| podnosivi naponski udar | 1 kV I/O asimetrični režim u skladu sa EN/IEC 61000-4-5 |
| podnosivi naponski udar | 1 kV oklopljen kabl asimetrični režim u skladu sa EN/IEC 61000-4-5 |
| podnosivi naponski udar | 0.5 kV napojni vod (DC) diferencijalni režim u skladu sa EN/IEC 61000-4-5 |
| podnosivi naponski udar | 1 kV napojni vod (AC) diferencijalni režim u skladu sa EN/IEC 61000-4-5 |
| podnosivi naponski udar | 1 kV izlazni relej diferencijalni režim u skladu sa EN/IEC 61000-4-5 |
| podnosivi naponski udar | 0.5 kV napojni vod (DC) asimetrični režim u skladu sa EN/IEC 61000-4-5 |
| otpornost na brze prelaze | 2 kV u skladu sa EN/IEC 61000-4-4 (napojni vod) |
| otpornost na brze prelaze | 2 kV u skladu sa EN/IEC 61000-4-4 (izlazni relej) |
| otpornost na brze prelaze | 1 kV u skladu sa EN/IEC 61000-4-4 (I/O) |
| otpornost na brze prelaze | 1 kV u skladu sa EN/IEC 61000-4-4 (Ethernet veza) |
| otpornost na brze prelaze | 1 kV u skladu sa EN/IEC 61000-4-4 (serijska veza) |
| ODRžIVOST PONUDE | |
|---|---|
| Bez žive | Da |
| Propis REACh | referenca ne sadrži SVHC iznad propisanog praga |
| REACh bez SVHC | Da |
| WEEE | Ovaj proizvod je na tržištima Evropske unije neophodno odložiti u skladu sa specifičnim smernicama za prikupljanje otpada i nikako ne sme da dospe u kontejnere za otpatke. |
| RoHS regulativa za Kinu | X |
| Informacije o RoHS izuzecima | Da |
| Izjava o zaštiti okoliša | ENVPEP1403012EN |
| Status održive ponude | Green Premium proizvod |
| Profil cirkularnosti | ENVEOLI1403012EN |
| EU RoHS direktiva | Proaktivna usaglašenost (proizvod nije u zakonskom okviru direktive EU RoHS) |
