OSNOVNE INFORMACIJE
broj digitalnih izlaza	10 relej
Tip proizvoda ili komponente	logički kontroler
broj analognih ulaza	2 pri 0...10 V
tip digitalnog izlaza	relej normalno otvoren
Grupa proizvoda	Modicon M221
struja digitalnog izlaza	2 A
napon digitalnog izlaza	5...125 V DC
napon digitalnog izlaza	5...250 V AC
[Us] nazivni napon napajanja	100...240 V AC
broj digitalnih ulaza	14 , digitalni ulaz u skladu sa IEC 61131-2 tip 1

DOPUNSKE INFORMACIJE
Mrežna frekvencija	50/60 Hz
logika digitalnog ulaza	sink ili source (pozitivna/negativna)
exct time for event task	60 µs vreme odziva
impedansa ulaza	3.4 kΩ za digitalni ulaz
impedansa ulaza	100 kOhm za analogni ulaz
impedansa ulaza	4.9 kΩ za brzi ulaz
napon digitalnog ulaza	24 V
udarna struja	40 A
tip napona digitalnog ulaza	DC
Ethernet port	10BASE-T/100BASE-TX 1 port sa 100 m bakarni kabl
drift sata	<= 30 s/mesec pri 25-25 °C
tip baterije	BR2032 litijumska nepunjiva, životni vek baterije: 4 godina
vreme reseta	1 sekundi
petlja regulacije	podesivi PID regulator do 14 istovremenih petlji
maximum number of I/O expansion module	7 za tranzistorski izlaz
maximum number of I/O expansion module	7 za relejni izlaz
Masa proizvoda	0.395 kg
ograničenje napona izlaza	125 V DC
ograničenje napona izlaza	277 V AC
naponsko stanje 1 garantovano	>= 15 V za ulaz
integrisani načini povezivanja	USB port sa mini B USB 2.0 konektor
integrisani načini povezivanja	neizolovana serijska veza serijski 1 sa RJ45 konektor i RS232/RS485
integrisani načini povezivanja	Ethernet sa RJ45 konektor
execution time per instruction	0.2 µs Bulove promenljive
napajanje senzora	24-24 V DC pri 250 mA napajanje putem kontrolera
mehanička trajnost	20000000 ciklusa za relejni izlaz
apsolutna greška tačnosti	+/- 1 % od pune skale za analogni ulaz
držač za montažu	tip TH35-15 šina u skladu sa IEC 60715
držač za montažu	tip TH35-7.5 šina u skladu sa IEC 60715
držač za montažu	ploča ili panel sa setom za montažu
lokalna signalizacija	PWR: 1 LED (zelena)
lokalna signalizacija	RUN: 1 LED (zelena)
lokalna signalizacija	grešku modula (ERR): 1 LED (crvena)
lokalna signalizacija	pristup SD kartici (SD): 1 LED (zelena)
lokalna signalizacija	BAT: 1 LED (crvena)
lokalna signalizacija	I/O stanje: 1 LED po kanalu (zelena)
lokalna signalizacija	SL: 1 LED (zelena)
lokalna signalizacija	ACT: aktivnost na Ethernet mreži (zelena)
lokalna signalizacija	Link (Link Status): Ethernet veza (žuta)
vreme odziva	35 µs isključenje, I2...I5 priključak(ci) za ulaz
vreme odziva	10 ms uključenje za izlaz
vreme odziva	10 ms isključenje za izlaz
vreme odziva	5 µs uključenje, I0, I1, I6, I7 priključak(ci) za brzi ulaz
vreme odziva	35 µs uključenje, drugi priključci priključak(ci) za ulaz
vreme odziva	5 µs isključenje, I0, I1, I6, I7 priključak(ci) za brzi ulaz
vreme odziva	100 µs isključenje, drugi priključci priključak(ci) za ulaz
struja digitalnog ulaza	7 mA za digitalni ulaz
struja digitalnog ulaza	5 mA za brzi ulaz
LSB vrednost	10 mV
Širina	110 mm
Dubina	70 mm
maximum power consumption in VA	58 VA pri 100...240 V sa maksimalnim brojem I/O modula za proširenje
maximum power consumption in VA	35 VA pri 100...240 V bez I/O modula za proširenje
broj brojačkih ulaza	4 brzi ulaz (HSC režim) pri 100 kHz 32 bita
dozvoljeno preopterećenje ulaza	+/- 30 V DC za 5 min (maksimalni) za analogni ulaz
dozvoljeno preopterećenje ulaza	+/- 13 V DC (trajno) za analogni ulaz
prekidačka frekvencija	20 prekidačkih operacija/min sa maksimalnim opterećenjem
čuvanje podataka	256 kB ugrađena fleš memorija za rezervnu kopiju aplikacije i podataka
električna veza	odvojivi vijčani priključni blok za ulaze
električna veza	odvojivi vijčani priključni blok za izlaze
električna veza	priključni blok, 3 priključak(ci) za povezivanje 24 V DC napajanja
električna veza	konektor, 4 priključak(ci) za analogne ulaze
električna veza	mini B USB 2.0 konektor za uređaj za programiranje
maximum cable distance between devices	oklopljen kabl: <10 m za brzi ulaz
maximum cable distance between devices	neoklopljen kabl: <30 m za izlaz
maximum cable distance between devices	neoklopljen kabl: <30 m za digitalni ulaz
maximum cable distance between devices	neoklopljen kabl: <1 m za analogni ulaz
Visina	90 mm
Komunikacioni servis	Modbus TCP server
Komunikacioni servis	Modbus TCP slave uređaj
Komunikacioni servis	DHCP klijent
Komunikacioni servis	Modbus TCP klijent
Komunikacioni servis	Ethernet/IP adapter
maximum current per output common	4 A pri COM 2
maximum current per output common	7 A pri COM 0
maximum current per output common	7 A pri COM 1
brzina prenosa	1.2...115.2 kbit/s (115.2 kbit/s podrazumevano) za dužinu bus-a od 15-15 m za RS485
brzina prenosa	1.2...115.2 kbit/s (115.2 kbit/s podrazumevano) za dužinu bus-a od 3-3 m za RS232
brzina prenosa	480 Mbit/s za USB
protokol komunikacionog porta	USB port: USB protokol - SoMachine mreža
protokol komunikacionog porta	neizolovana serijska veza: Modbus protokol master/slave - RTU/ASCII ili SoMachine mreža
protokol komunikacionog porta	: Ethernet protokol
tip zaštite	bez zaštite pri 5 A
označavanje	CE
vreme čuvanja	1 godina pri 25 °C (prekidom napajanja)
broj digitalnih I/O	24
izlazna struja napajanja	0.52-0.52 A 5 V za bus proširenja
izlazna struja napajanja	0.16-0.16 A 24 V za bus proširenja
naponsko stanje 0 garantovano	<= 5 V za ulaz
podesivo vreme filtera	0 ms za ulaz
podesivo vreme filtera	3 ms za ulaz
podesivo vreme filtera	12 ms za ulaz
maksimalna veličina memorije za objekte	255 %TM tajmera
maksimalna veličina memorije za objekte	512 %M memorijskih bitova
maksimalna veličina memorije za objekte	8000 %MW memorijskih reči
maksimalna veličina memorije za objekte	255 %C brojača
maksimalna veličina memorije za objekte	512 %KW reči konstanti
kapacitet memorije	256 kB za korisničke aplikacije i podatke RAM sa 10000 instrukcija
kapacitet memorije	256 kB za interne promenljive RAM
vreme konverzije	1 ms po kanalu + 1 vreme ciklusa kontrolera za analogni ulaz analogni ulaz
tip kontrolnog signala	A/B
tip kontrolnog signala	monofazni
tip kontrolnog signala	impuls/smer
ograničenje napona napajanja	85-264 V
električna trajnost	100000 ciklusa AC-12, 120 V, 240 VA, rezistivno
električna trajnost	100000 ciklusa AC-14, cos phi = 0.7 , 240 V, 240 VA, induktivno
električna trajnost	300000 ciklusa AC-14, cos phi = 0.7 , 120 V, 36 VA, induktivno
električna trajnost	300000 ciklusa AC-14, cos phi = 0.7 , 240 V, 72 VA, induktivno
električna trajnost	100000 ciklusa DC-12, 24 V, 48 W, rezistivno
električna trajnost	300000 ciklusa DC-12, 24 V, 16 W, rezistivno
električna trajnost	100000 ciklusa DC-13, 24 V, 24 W, induktivno (L/R = 7 ms)
električna trajnost	300000 ciklusa DC-13, 24 V, 7.2 W, induktivno (L/R = 7 ms)
električna trajnost	100000 ciklusa AC-12, 240 V, 480 VA, rezistivno
električna trajnost	300000 ciklusa AC-12, 120 V, 80 VA, rezistivno
električna trajnost	300000 ciklusa AC-12, 240 V, 160 VA, rezistivno
električna trajnost	100000 ciklusa AC-15, cos phi = 0.35 , 120 V, 60 VA, induktivno
električna trajnost	100000 ciklusa AC-15, cos phi = 0.35 , 240 V, 120 VA, induktivno
električna trajnost	300000 ciklusa AC-15, cos phi = 0.35 , 120 V, 18 VA, induktivno
električna trajnost	300000 ciklusa AC-15, cos phi = 0.35 , 240 V, 36 VA, induktivno
električna trajnost	100000 ciklusa AC-14, cos phi = 0.7 , 120 V, 120 VA, induktivno
vreme izvršenja za 1 K instrukcija	0.3 milisekundi za event i periodični zadatak
rezolucija analognog ulaza	10 bitova
sat realnog vremena	sa
minimalno opterećenje	1 mA pri 5 V DC za relejni izlaz
oprema za skladištenje podataka	2 GB SD kartica (opciono)
izolacija	između ulaza i interne elektronike pri 500 V AC
izolacija	između izlaza i interne elektronike pri 2300 V AC
izolacija	između Ethernet terminala i interne elektronike pri 500 V AC
izolacija	između napajanja i napajanja senzora pri 2300 V AC
izolacija	neizolovano između analognog ulaza i interne elektronike
izolacija	neizolovano između analognih ulaza
izolacija	između napajanja i uzemljenja pri 1500 V AC
izolacija	između napajanja senzora i uzemljenja pri 500 V AC
izolacija	između ulaza i uzemljenja pri 500 V AC
izolacija	između izlaza i uzemljenja pri 1500 V AC
izolacija	između napajanja i interne elektronike pri 2300 V AC
izolacija	između napajanja senzora i interne elektronike pri 500 V AC
napajanje	(serijski)napajanje serijske veze: 5 V, <200 mA

OKRUžENJE
Sertifikacija proizvoda	LR
Sertifikacija proizvoda	cULus
Sertifikacija proizvoda	IACS E10
Sertifikacija proizvoda	CSA
Sertifikacija proizvoda	ABS
Sertifikacija proizvoda	DNV-GL
Sertifikacija proizvoda	EAC
Sertifikacija proizvoda	RCM
Standardi	EN/IEC 61010-2-201
Standardi	EN/IEC 61131-2
Standardi	EN/IEC 60664-1
nadmorska visina skladištenja	0-3000 m
otpornost na udare	98 m/s² za 11 milisekundi
otpornost na vibracije	3.5 mm pri 5-8.4 Hz na simetrična šina
otpornost na vibracije	3.5 mm pri 5-8.4 Hz na panel za montažu
otpornost na vibracije	1 gn pri 8.4-150 Hz na simetrična šina
otpornost na vibracije	1 gn pri 8.4-150 Hz na panel za montažu
Nadmorska visina za rad	0...2000 m
elektromagnetna emisija	emisije vezane sa vodovima - test nivo: 79 dBμV/m QP/66 dBμV/m AV napojni vod (AC)) pri 0.15-0.5 MHz u skladu sa EN/IEC 55011
elektromagnetna emisija	emisije vezane sa vodovima - test nivo: 73 dBμV/m QP/60 dBμV/m AV napojni vod (AC)) pri 0.5-300 MHz u skladu sa EN/IEC 55011
elektromagnetna emisija	emisije vezane sa vodovima - test nivo: 120...69 dBµV/m QP napojni vod) pri 10-150 kHz u skladu sa EN/IEC 55011
elektromagnetna emisija	emisije vezane sa vodovima - test nivo: 63 dBμV/m QP napojni vod) pri 1.5-30 MHz u skladu sa EN/IEC 55011
elektromagnetna emisija	emisije vezane sa zračenjem - test nivo: 40 dBμV/m QP klasa A 10 m) pri 30-230 MHz u skladu sa EN/IEC 55011
elektromagnetna emisija	emisije vezane sa vodovima - test nivo: 79...63 dBμV/m QP napojni vod) pri 150-1500 kHz u skladu sa EN/IEC 55011
elektromagnetna emisija	emisije vezane sa zračenjem - test nivo: 47 dBμV/m QP klasa A 10 m) pri 200-1000 MHz u skladu sa EN/IEC 55011
otpornost na emisije vezane sa vodovima, indukovane EM poljima	10 V 0.15...80 MHz u skladu sa EN/IEC 61000-4-6
otpornost na emisije vezane sa vodovima, indukovane EM poljima	3 V 0.1...80 MHz u skladu sa pomorska specifikacija (LR, ABS, DNV, GL)
otpornost na emisije vezane sa vodovima, indukovane EM poljima	10 V frekvencija uzorka (2, 3, 4, 6.2, 8.2, 12.6, 16.5, 18.8, 22, 25 MHz) u skladu sa pomorska specifikacija (LR, ABS, DNV, GL)
otpornost na elektromagnetna polja	10 V/m 80 MHz...1 GHz u skladu sa EN/IEC 61000-4-3
otpornost na elektromagnetna polja	3 V/m 1.4 GHz...2 GHz u skladu sa EN/IEC 61000-4-3
otpornost na elektromagnetna polja	1 V/m 2...2.7 GHz u skladu sa EN/IEC 61000-4-3
otpornost na mikroprekide	10 milisekundi
Stepen zaprljanosti	<= 2
Temperatura okoline za rad	-10-55 °C (horizontalnu instalaciju)
Temperatura okoline za rad	-10-35 °C (vertikalne instalacije)
otpornost na magnetna polja	30 A/m 50/60 Hz u skladu sa EN/IEC 61000-4-8
Temperatura okoline za skladištenje	-25-70 °C
Karakteristike životne sredine	obične i opasne lokacije
relativna vlažnost	10-95 %, bez kondenzacije (u radu)
relativna vlažnost	10-95 %, bez kondenzacije (skladištenje)
IP stepen zaštite	IP20 sa zaštitnim poklopcem na mestu
otpornost na elektrostatičko pražnjenje	8 kV u vazduhu u skladu sa EN/IEC 61000-4-2
otpornost na elektrostatičko pražnjenje	4 kV na kontaktu u skladu sa EN/IEC 61000-4-2
podnosivi naponski udar	2 kV napojni vod (AC) asimetrični režim u skladu sa EN/IEC 61000-4-5
podnosivi naponski udar	2 kV izlazni relej asimetrični režim u skladu sa EN/IEC 61000-4-5
podnosivi naponski udar	1 kV I/O asimetrični režim u skladu sa EN/IEC 61000-4-5
podnosivi naponski udar	1 kV oklopljen kabl asimetrični režim u skladu sa EN/IEC 61000-4-5
podnosivi naponski udar	0.5 kV napojni vod (DC) diferencijalni režim u skladu sa EN/IEC 61000-4-5
podnosivi naponski udar	1 kV napojni vod (AC) diferencijalni režim u skladu sa EN/IEC 61000-4-5
podnosivi naponski udar	1 kV izlazni relej diferencijalni režim u skladu sa EN/IEC 61000-4-5
podnosivi naponski udar	0.5 kV napojni vod (DC) asimetrični režim u skladu sa EN/IEC 61000-4-5
otpornost na brze prelaze	2 kV u skladu sa EN/IEC 61000-4-4 (napojni vod)
otpornost na brze prelaze	2 kV u skladu sa EN/IEC 61000-4-4 (izlazni relej)
otpornost na brze prelaze	1 kV u skladu sa EN/IEC 61000-4-4 (I/O)
otpornost na brze prelaze	1 kV u skladu sa EN/IEC 61000-4-4 (Ethernet veza)
otpornost na brze prelaze	1 kV u skladu sa EN/IEC 61000-4-4 (serijska veza)

ODRžIVOST PONUDE
Bez žive	Da
Propis REACh	referenca ne sadrži SVHC iznad propisanog praga
REACh bez SVHC	Da
WEEE	Ovaj proizvod je na tržištima Evropske unije neophodno odložiti u skladu sa specifičnim smernicama za prikupljanje otpada i nikako ne sme da dospe u kontejnere za otpatke.
RoHS regulativa za Kinu	X
Informacije o RoHS izuzecima	Da
Izjava o zaštiti okoliša	ENVPEP1403012EN
Status održive ponude	Green Premium proizvod
Profil cirkularnosti	ENVEOLI1403012EN
EU RoHS direktiva	Proaktivna usaglašenost (proizvod nije u zakonskom okviru direktive EU RoHS)

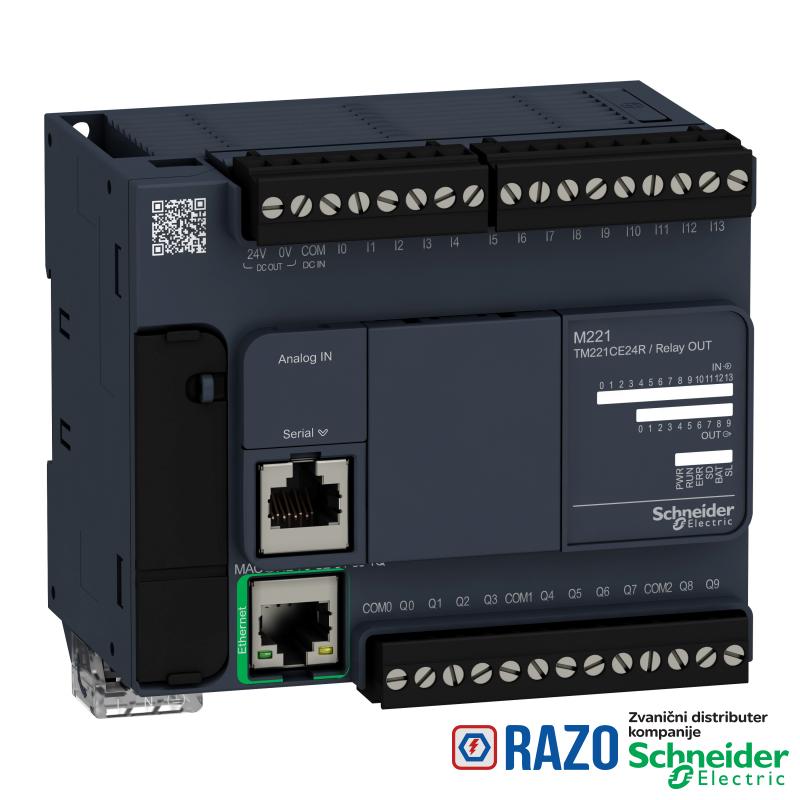

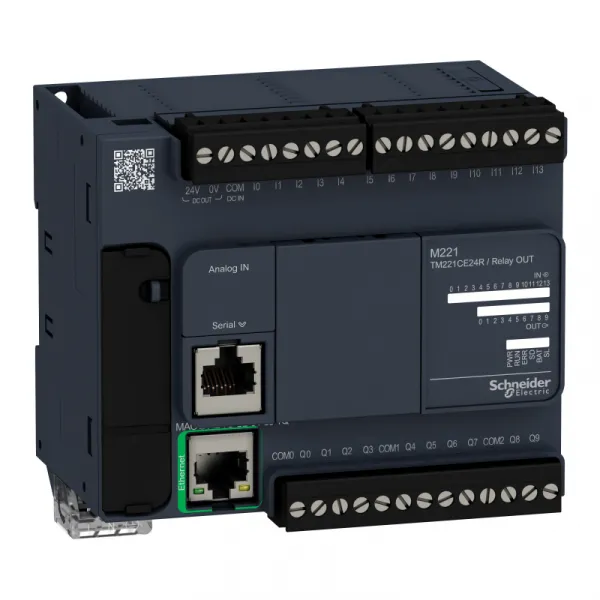

Ovaj proizvod je deo linije Modicon M221, ponude programabilnih logičkih kontrolera za ožičene arhitekture. Ovaj logički kontroler obezbeđuje 14 diskretnih ulaza i 10 relejnih Ethernet izlaza sa 10bitnom rezolucijom ulaza, obično otvorenim relejnim izlazom. To je Modicon logički kontroler sa nominalnim naponom snabdevanja od 100 V do 240 V AC, izlaznim naponom od 5V do 125V DC, 5V do 250V AC i izlaznom strujom od 2A sa sink ili source ulaznom logikom. Ovaj proizvod zahteva minimalnu instalaciju i nudi izvanrednu svestranost. Integrisane konekcije su USB port sa mini B USB 2.0 konektorom, neizolovani serijski link serial 1 sa RJ45 konektorom i RS232/RS485 interfejsom i ethernet sa RJ45 konektorom. To je Modicon M221 kontroler sa mrežnom frekvencijom od 50/60 Hz, 256 KB za unutrašnje varijabile RAM-a, korisničku aplikaciju i RAM podataka, ugrađenu flash memoriju od 256 KB i SD karticom kapaciteta 2 GB. Proizvod je IP20 nivoa zaštite. Dimenzije su 110mm (širina), 70mm (dubina), 90mm (visina). Težak je 0,395 kg. Ovaj proizvod je sertifikovan od strane CE, IACS E10, RCM, ABS, LR, DNV-GL, CSA, EAC i CULus. Ispunjava EN/IEC 60664-1, EN/IEC 61131-2 i EN/IEC 61010-2-201 standarde. Podržava montažu na DIN šinu. Postignite vrhunske performanse uz povećanje profitabilnosti sa Modicon M221 kroz intuitivno programiranje mašine uz EcoStruxure Machine Expert Basic.

Ime/Nadimak

Kako biste ocenili uslugu ove ordinacije(rezultat, kvalitet, ljubaznost, izgled ordinacije?
