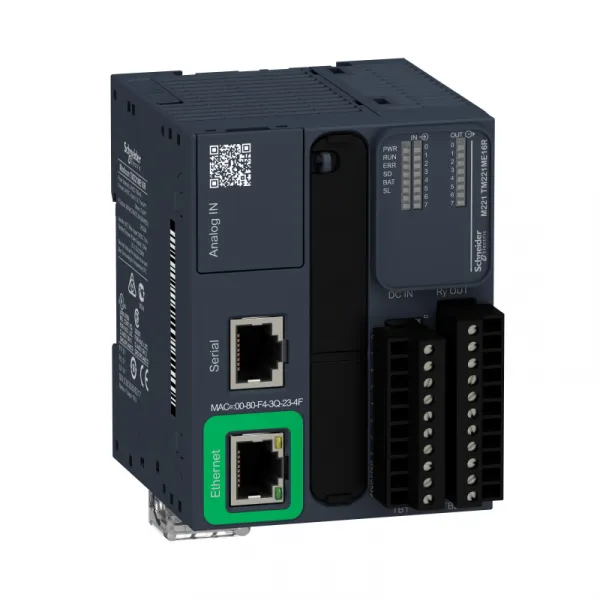

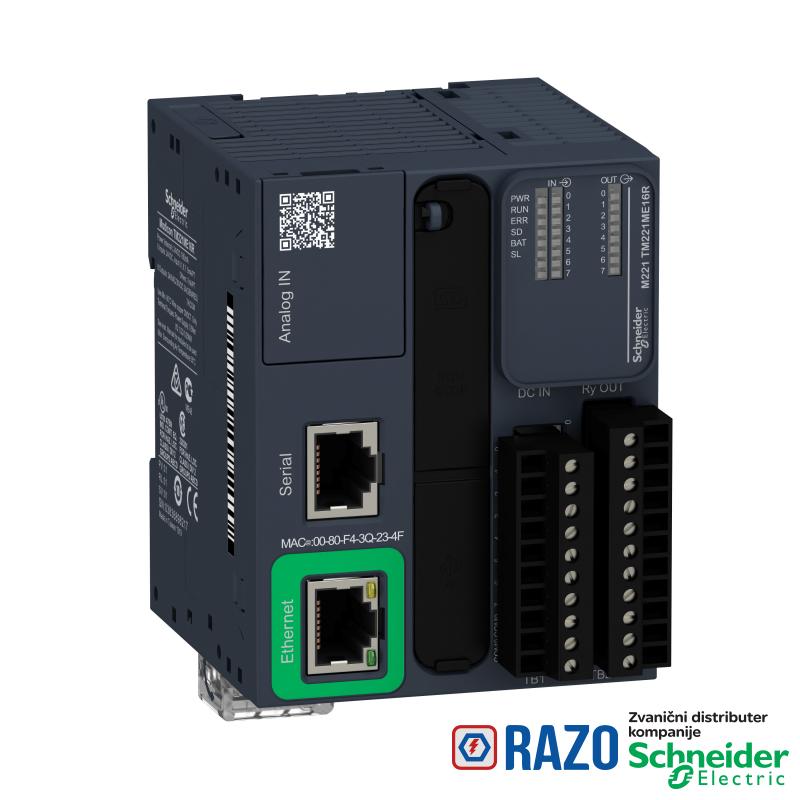

kontroler M221 16 IO relejni Ethernet
011-397-7504, 011-397-7505
Ponedeljak - Petak od
8:00 do 16:00
| OSNOVNE INFORMACIJE | |
|---|---|
| broj digitalnih izlaza | 8 relej |
| Tip proizvoda ili komponente | logički kontroler |
| broj analognih ulaza | 2 pri 0...10 V |
| tip digitalnog izlaza | relej normalno otvoren |
| Grupa proizvoda | Modicon M221 |
| struja digitalnog izlaza | 2 A |
| napon digitalnog izlaza | 5...125 V DC |
| napon digitalnog izlaza | 5...250 V AC |
| [Us] nazivni napon napajanja | 24 V DC |
| broj digitalnih ulaza | 8 , digitalni ulaz u skladu sa IEC 61131-2 tip 1 |
| DOPUNSKE INFORMACIJE | |
|---|---|
| logika digitalnog ulaza | sink ili source (pozitivna/negativna) |
| exct time for event task | 60 µs vreme odziva |
| impedansa ulaza | 100 kOhm za analogni ulaz |
| impedansa ulaza | 3.4 kΩ za ulaz |
| impedansa ulaza | 4.9 kΩ za brzi ulaz |
| napon digitalnog ulaza | 24 V |
| maximum power consumption in W | 23.3 W pri 24 V (sa maksimalnim brojem I/O modula za proširenje) |
| maximum power consumption in W | 4.3 W pri 24 V (bez I/O modula za proširenje) |
| udarna struja | 35 A |
| tip napona digitalnog ulaza | DC |
| Ethernet port | 10BASE-T/100BASE-TX 1 port sa 100 m bakarni kabl |
| drift sata | <= 30 s/mesec pri 25-25 °C |
| tip baterije | BR2032 litijumska nepunjiva, životni vek baterije: 4 godina |
| vreme reseta | 1 sekundi |
| petlja regulacije | podesivi PID regulator do 14 istovremenih petlji |
| maximum number of I/O expansion module | 7 za relejni izlaz |
| Masa proizvoda | 0.264 kg |
| ograničenje napona izlaza | 125 V DC |
| ograničenje napona izlaza | 277 V AC |
| naponsko stanje 1 garantovano | >= 15 V za ulaz |
| integrisani načini povezivanja | USB port sa mini B USB 2.0 konektor |
| integrisani načini povezivanja | neizolovana serijska veza serijski 1 sa RJ45 konektor i RS232/RS485 |
| integrisani načini povezivanja | Ethernet sa RJ45 konektor |
| execution time per instruction | 0.2 µs Bulove promenljive |
| mehanička trajnost | 20000000 ciklusa za relejni izlaz |
| apsolutna greška tačnosti | +/- 1 % od pune skale za analogni ulaz |
| držač za montažu | tip TH35-15 šina u skladu sa IEC 60715 |
| držač za montažu | tip TH35-7.5 šina u skladu sa IEC 60715 |
| držač za montažu | ploča ili panel sa setom za montažu |
| lokalna signalizacija | PWR: 1 LED (zelena) |
| lokalna signalizacija | RUN: 1 LED (zelena) |
| lokalna signalizacija | grešku modula (ERR): 1 LED (crvena) |
| lokalna signalizacija | pristup SD kartici (SD): 1 LED (zelena) |
| lokalna signalizacija | BAT: 1 LED (crvena) |
| lokalna signalizacija | I/O stanje: 1 LED po kanalu (zelena) |
| lokalna signalizacija | SL: 1 LED (zelena) |
| lokalna signalizacija | ACT: aktivnost na Ethernet mreži (zelena) |
| lokalna signalizacija | Link (Link Status): Ethernet veza (žuta) |
| vreme odziva | 35 µs isključenje, I2...I5 priključak(ci) za ulaz |
| vreme odziva | 5 µs uključenje, I0, I1, I6, I7 priključak(ci) za brzi ulaz |
| vreme odziva | 35 µs uključenje, drugi priključci priključak(ci) za ulaz |
| vreme odziva | 5 µs isključenje, I0, I1, I6, I7 priključak(ci) za brzi ulaz |
| vreme odziva | 100 µs isključenje, drugi priključci priključak(ci) za ulaz |
| vreme odziva | 5 µs uključenje, isključenje, Q0...Q1 priključak(ci) za izlaz |
| vreme odziva | 50 µs uključenje, isključenje, Q2...Q3 priključak(ci) za izlaz |
| vreme odziva | 300 µs uključenje, isključenje, drugi priključci priključak(ci) za izlaz |
| struja digitalnog ulaza | 7 mA za digitalni ulaz |
| struja digitalnog ulaza | 5 mA za brzi ulaz |
| LSB vrednost | 10 mV |
| Širina | 70 mm |
| Dubina | 70 mm |
| broj brojačkih ulaza | 4 brzi ulaz (HSC režim) pri 100 kHz 32 bita |
| dozvoljeno preopterećenje ulaza | +/- 30 V DC za 5 min (maksimalni) za analogni ulaz |
| dozvoljeno preopterećenje ulaza | +/- 13 V DC (trajno) za analogni ulaz |
| prekidačka frekvencija | 20 prekidačkih operacija/min sa maksimalnim opterećenjem |
| čuvanje podataka | 256 kB ugrađena fleš memorija za rezervnu kopiju aplikacije i podataka |
| električna veza | priključni blok, 3 priključak(ci) za povezivanje 24 V DC napajanja |
| električna veza | konektor, 4 priključak(ci) za analogne ulaze |
| električna veza | mini B USB 2.0 konektor za uređaj za programiranje |
| električna veza | odvojivi vijčani priključni blok, 10 priključak(ci) za ulaze |
| električna veza | odvojivi vijčani priključni blok, 11 priključak(ci) za izlaze |
| maximum cable distance between devices | oklopljen kabl: <10 m za brzi ulaz |
| maximum cable distance between devices | neoklopljen kabl: <30 m za izlaz |
| maximum cable distance between devices | neoklopljen kabl: <30 m za digitalni ulaz |
| maximum cable distance between devices | neoklopljen kabl: <1 m za analogni ulaz |
| maximum cable distance between devices | oklopljen kabl: <3 m za brzi izlaz |
| Visina | 90 mm |
| Komunikacioni servis | DHCP klijent |
| Komunikacioni servis | Modbus TCP slave uređaj |
| Komunikacioni servis | Ethernet/IP adapter |
| Komunikacioni servis | Modbus TCP klijent |
| Komunikacioni servis | Modbus TCP server |
| maximum current per output common | 7 A |
| brzina prenosa | 1.2...115.2 kbit/s (115.2 kbit/s podrazumevano) za dužinu bus-a od 15-15 m za RS485 |
| brzina prenosa | 1.2...115.2 kbit/s (115.2 kbit/s podrazumevano) za dužinu bus-a od 3-3 m za RS232 |
| brzina prenosa | 480 Mbit/s za USB |
| protokol komunikacionog porta | USB port: USB protokol - SoMachine mreža |
| protokol komunikacionog porta | neizolovana serijska veza: Modbus protokol master/slave - RTU/ASCII ili SoMachine mreža |
| protokol komunikacionog porta | : Ethernet protokol |
| tip zaštite | bez zaštite pri 5 A |
| označavanje | CE |
| vreme čuvanja | 1 godina pri 25 °C (prekidom napajanja) |
| broj digitalnih I/O | 16 |
| izlazna struja napajanja | 0.52-0.52 A 5 V za bus proširenja |
| izlazna struja napajanja | 0.46-0.46 A 24 V za bus proširenja |
| struktura aplikacije | 1 podesiv master zadatak proizvoljnog trajanja/ciklični |
| struktura aplikacije | 1 ciklični pomoćni zadatak |
| struktura aplikacije | 8 zadatka prekida |
| naponsko stanje 0 garantovano | <= 5 V za ulaz |
| podesivo vreme filtera | 0 ms za ulaz |
| podesivo vreme filtera | 3 ms za ulaz |
| podesivo vreme filtera | 12 ms za ulaz |
| maksimalna veličina memorije za objekte | 512 %KW reči konstanti |
| maksimalna veličina memorije za objekte | 255 %C brojača |
| maksimalna veličina memorije za objekte | 8000 %MW memorijskih reči |
| maksimalna veličina memorije za objekte | 255 %TM tajmera |
| maksimalna veličina memorije za objekte | 512 %M memorijskih bitova |
| kapacitet memorije | 256 kB za korisničke aplikacije i podatke RAM sa 10000 instrukcija |
| kapacitet memorije | 256 kB za interne promenljive RAM |
| vreme konverzije | 1 ms po kanalu + 1 vreme ciklusa kontrolera za analogni ulaz analogni ulaz |
| Dostupna funkcija | generator frekvencija |
| Dostupna funkcija | PWM |
| Dostupna funkcija | PLS |
| tip kontrolnog signala | monofazni |
| tip kontrolnog signala | A/B |
| tip kontrolnog signala | impuls/smer |
| ograničenje napona napajanja | 20.4-28.8 V |
| električna trajnost | 100000 ciklusa AC-12, 120 V, 240 VA, rezistivno |
| električna trajnost | 100000 ciklusa AC-14, cos phi = 0.7 , 240 V, 240 VA, induktivno |
| električna trajnost | 300000 ciklusa AC-14, cos phi = 0.7 , 120 V, 36 VA, induktivno |
| električna trajnost | 300000 ciklusa AC-14, cos phi = 0.7 , 240 V, 72 VA, induktivno |
| električna trajnost | 100000 ciklusa DC-12, 24 V, 48 W, rezistivno |
| električna trajnost | 300000 ciklusa DC-12, 24 V, 16 W, rezistivno |
| električna trajnost | 100000 ciklusa DC-13, 24 V, 24 W, induktivno (L/R = 7 ms) |
| električna trajnost | 300000 ciklusa DC-13, 24 V, 7.2 W, induktivno (L/R = 7 ms) |
| električna trajnost | 100000 ciklusa AC-12, 240 V, 480 VA, rezistivno |
| električna trajnost | 300000 ciklusa AC-12, 120 V, 80 VA, rezistivno |
| električna trajnost | 300000 ciklusa AC-12, 240 V, 160 VA, rezistivno |
| električna trajnost | 100000 ciklusa AC-15, cos phi = 0.35 , 120 V, 60 VA, induktivno |
| električna trajnost | 100000 ciklusa AC-15, cos phi = 0.35 , 240 V, 120 VA, induktivno |
| električna trajnost | 300000 ciklusa AC-15, cos phi = 0.35 , 120 V, 18 VA, induktivno |
| električna trajnost | 300000 ciklusa AC-15, cos phi = 0.35 , 240 V, 36 VA, induktivno |
| električna trajnost | 100000 ciklusa AC-14, cos phi = 0.7 , 120 V, 120 VA, induktivno |
| vreme izvršenja za 1 K instrukcija | 0.3 milisekundi za event i periodični zadatak |
| vreme izvršenja za 1 K instrukcija | 0.7 milisekundi za druge instrukcije |
| rezolucija analognog ulaza | 10 bitova |
| sat realnog vremena | sa |
| minimalno opterećenje | 1 mA pri 5 V DC za relejni izlaz |
| oprema za skladištenje podataka | 2 GB SD kartica (opciono) |
| izolacija | između ulaza i interne elektronike pri 500 V AC |
| izolacija | između brzog ulaza i interne elektronike pri 500 V AC |
| izolacija | neizolovano između ulaza |
| izolacija | između izlaza i interne elektronike pri 500 V AC |
| izolacija | između izlaznih grupa pri 500 V AC |
| izolacija | neizolovano između analognog ulaza i interne elektronike |
| izolacija | neizolovano između analognih ulaza |
| napajanje | (serijski 1)napajanje serijske veze: 5 V, <200 mA |
| OKRUžENJE | |
|---|---|
| Sertifikacija proizvoda | LR |
| Sertifikacija proizvoda | cULus |
| Sertifikacija proizvoda | CSA |
| Sertifikacija proizvoda | DNV-GL |
| Sertifikacija proizvoda | RCM |
| Sertifikacija proizvoda | EAC |
| Sertifikacija proizvoda | ABS |
| Sertifikacija proizvoda | IACS E10 |
| Standardi | EN/IEC 61010-2-201 |
| Standardi | EN/IEC 61131-2 |
| Standardi | EN/IEC 60664-1 |
| nadmorska visina skladištenja | 0-3000 m |
| otpornost na udare | 98 m/s² za 11 milisekundi |
| otpornost na vibracije | 3.5 mm pri 5-8.4 Hz na simetrična šina |
| otpornost na vibracije | 3.5 mm pri 5-8.4 Hz na panel za montažu |
| otpornost na vibracije | 1 gn pri 8.4-150 Hz na simetrična šina |
| otpornost na vibracije | 1 gn pri 8.4-150 Hz na panel za montažu |
| Nadmorska visina za rad | 0...2000 m |
| elektromagnetna emisija | emisije vezane sa vodovima - test nivo: 79 dBμV/m QP/66 dBμV/m AV napojni vod (AC)) pri 0.15-0.5 MHz u skladu sa EN/IEC 55011 |
| elektromagnetna emisija | emisije vezane sa vodovima - test nivo: 73 dBμV/m QP/60 dBμV/m AV napojni vod (AC)) pri 0.5-300 MHz u skladu sa EN/IEC 55011 |
| elektromagnetna emisija | emisije vezane sa vodovima - test nivo: 120...69 dBµV/m QP napojni vod) pri 10-150 kHz u skladu sa EN/IEC 55011 |
| elektromagnetna emisija | emisije vezane sa vodovima - test nivo: 63 dBμV/m QP napojni vod) pri 1.5-30 MHz u skladu sa EN/IEC 55011 |
| elektromagnetna emisija | emisije vezane sa zračenjem - test nivo: 40 dBμV/m QP klasa A 10 m) pri 30-230 MHz u skladu sa EN/IEC 55011 |
| elektromagnetna emisija | emisije vezane sa vodovima - test nivo: 79...63 dBμV/m QP napojni vod) pri 150-1500 kHz u skladu sa EN/IEC 55011 |
| elektromagnetna emisija | emisije vezane sa zračenjem - test nivo: 47 dBμV/m QP klasa A 10 m) pri 200-1000 MHz u skladu sa EN/IEC 55011 |
| otpornost na emisije vezane sa vodovima, indukovane EM poljima | 10 V 0.15...80 MHz u skladu sa EN/IEC 61000-4-6 |
| otpornost na emisije vezane sa vodovima, indukovane EM poljima | 3 V 0.1...80 MHz u skladu sa pomorska specifikacija (LR, ABS, DNV, GL) |
| otpornost na emisije vezane sa vodovima, indukovane EM poljima | 10 V frekvencija uzorka (2, 3, 4, 6.2, 8.2, 12.6, 16.5, 18.8, 22, 25 MHz) u skladu sa pomorska specifikacija (LR, ABS, DNV, GL) |
| otpornost na elektromagnetna polja | 10 V/m 80 MHz...1 GHz u skladu sa EN/IEC 61000-4-3 |
| otpornost na elektromagnetna polja | 3 V/m 1.4 GHz...2 GHz u skladu sa EN/IEC 61000-4-3 |
| otpornost na elektromagnetna polja | 1 V/m 2...2.7 GHz u skladu sa EN/IEC 61000-4-3 |
| otpornost na mikroprekide | 10 milisekundi |
| Stepen zaprljanosti | <= 2 |
| Temperatura okoline za rad | -10-55 °C (horizontalnu instalaciju) |
| Temperatura okoline za rad | -10-35 °C (vertikalne instalacije) |
| otpornost na magnetna polja | 30 A/m 50/60 Hz u skladu sa EN/IEC 61000-4-8 |
| Temperatura okoline za skladištenje | -25-70 °C |
| Karakteristike životne sredine | obične i opasne lokacije |
| relativna vlažnost | 10-95 %, bez kondenzacije (u radu) |
| relativna vlažnost | 10-95 %, bez kondenzacije (skladištenje) |
| IP stepen zaštite | IP20 sa zaštitnim poklopcem na mestu |
| otpornost na elektrostatičko pražnjenje | 8 kV u vazduhu u skladu sa EN/IEC 61000-4-2 |
| otpornost na elektrostatičko pražnjenje | 4 kV na kontaktu u skladu sa EN/IEC 61000-4-2 |
| podnosivi naponski udar | 2 kV napojni vod (AC) asimetrični režim u skladu sa EN/IEC 61000-4-5 |
| podnosivi naponski udar | 2 kV izlazni relej asimetrični režim u skladu sa EN/IEC 61000-4-5 |
| podnosivi naponski udar | 1 kV I/O asimetrični režim u skladu sa EN/IEC 61000-4-5 |
| podnosivi naponski udar | 1 kV oklopljen kabl asimetrični režim u skladu sa EN/IEC 61000-4-5 |
| podnosivi naponski udar | 0.5 kV napojni vod (DC) diferencijalni režim u skladu sa EN/IEC 61000-4-5 |
| podnosivi naponski udar | 1 kV napojni vod (AC) diferencijalni režim u skladu sa EN/IEC 61000-4-5 |
| podnosivi naponski udar | 1 kV izlazni relej diferencijalni režim u skladu sa EN/IEC 61000-4-5 |
| podnosivi naponski udar | 0.5 kV napojni vod (DC) asimetrični režim u skladu sa EN/IEC 61000-4-5 |
| otpornost na brze prelaze | 2 kV u skladu sa EN/IEC 61000-4-4 (napojni vod) |
| otpornost na brze prelaze | 2 kV u skladu sa EN/IEC 61000-4-4 (izlazni relej) |
| otpornost na brze prelaze | 1 kV u skladu sa EN/IEC 61000-4-4 (I/O) |
| otpornost na brze prelaze | 1 kV u skladu sa EN/IEC 61000-4-4 (Ethernet veza) |
| otpornost na brze prelaze | 1 kV u skladu sa EN/IEC 61000-4-4 (serijska veza) |
| ODRžIVOST PONUDE | |
|---|---|
| Bez žive | Da |
| Propis REACh | referenca ne sadrži SVHC iznad propisanog praga |
| REACh bez SVHC | Da |
| WEEE | Ovaj proizvod je na tržištima Evropske unije neophodno odložiti u skladu sa specifičnim smernicama za prikupljanje otpada i nikako ne sme da dospe u kontejnere za otpatke. |
| RoHS regulativa za Kinu | X |
| Informacije o RoHS izuzecima | Da |
| Izjava o zaštiti okoliša | ENVPEP1403012EN |
| Status održive ponude | Green Premium proizvod |
| Profil cirkularnosti | ENVEOLI1403012EN |
| EU RoHS direktiva | Proaktivna usaglašenost (proizvod nije u zakonskom okviru direktive EU RoHS) |

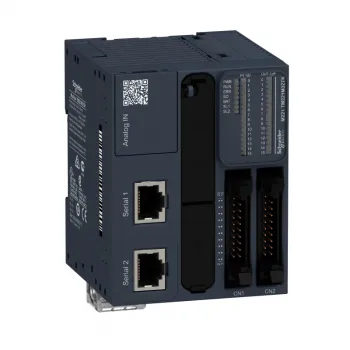

Ovaj TM221 kontroler je deo linije logičkih kontrolera Modicon M221. Ima 16 logičkih I/O i napaja se sa 24V DC. Poseduje odvojive vijčane blokove terminala za povezivanje na I/O, odvojiv vijčani blok terminala za povezivanje napajanja, bekap bateriju BR2032 i kabl za povezivanje analognih ulaza. M221 logički kontroleri imaju tri vrste integrisanih komunikacionih portova, Ethernet, RS 232/RS 485 serijskih veza i USB mini-B programski port. Omogućava kontrolu jednostavnih mašina. Kapacitet logičkih kontrolera M221 može se unaprediti pomoću ponude modula za proširenje Modicon TM3. Postignite vrhunske performanse uz povećanje profitabilnosti sa Modicon M221 kroz intuitivno programiranje mašine uz EcoStruxure Machine Expert Basic.
Obavezni kolačići čine stranicu upotrebljivom omogućavajući osnovne funkcije kao što su navigacija stranicom i pristup zaštićenim područjima. Sajt koristi kolačiće koji su nužni za ispravno funkcioniranje naše web stranice kako bismo omogućili pojedine tehničke funkcije i tako Vam osigurali pozitivno korisničko iskustvo.
Statistički kolačići anonimnim prikupljanjem i slanjem podataka pomažu vlasnicima web lokacija da razumeju kako posetioci komuniciraju sa stranicom. To su kolačići koji omogućavaju web analitiku sajta, odnosno analizu upotrebe naših stranica i merenje prometa, koje sajt sprovodi u cilju poboljšanja kvaliteta i sadržaja ponuđenih usluga.
Marketinški kolačići se koriste za praćenje posetilaca putem web stranice. Koriste se za prikazivanje relevantnih oglasa korisnicima i podsticanje da učestvuju, što je važno za nezavisne izdavače i oglašavače. Sajt koristi Google Analytics kolačiće ads/ga-audiences i collect, te Facebook kolačiće fr i tr.
