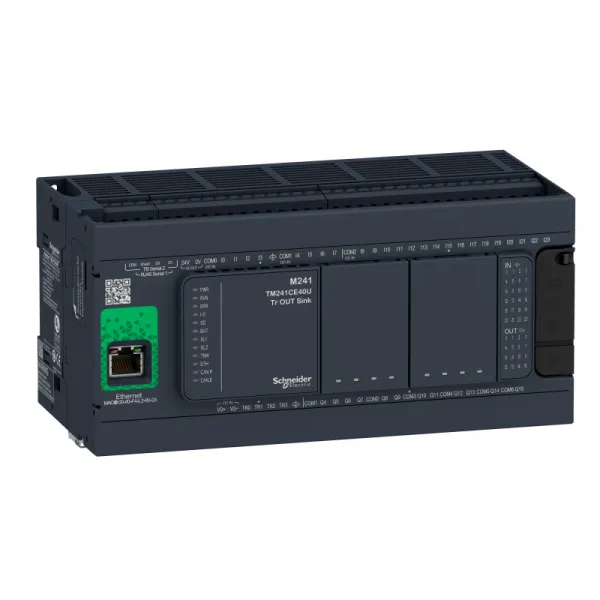

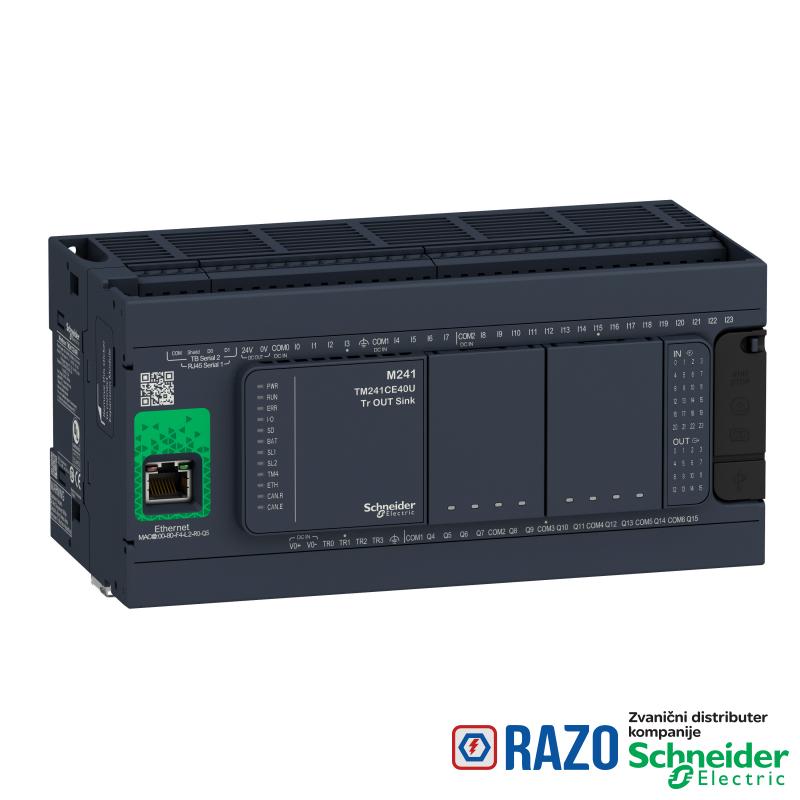

kontroler M241 40 IO relejni Ethernet
011-397-7504, 011-397-7505
Ponedeljak - Petak od
8:00 do 16:00
| OSNOVNE INFORMACIJE | |
|---|---|
| broj digitalnih izlaza | 4 tranzistor 4 brzi izlaz |
| broj digitalnih izlaza | 12 relej |
| Tip proizvoda ili komponente | logički kontroler |
| tip digitalnog izlaza | relej |
| tip digitalnog izlaza | tranzistor |
| Grupa proizvoda | Modicon M241 |
| struja digitalnog izlaza | 0.1 A za brzi izlaz (PTO režim) (TR0...TR3) |
| struja digitalnog izlaza | 2 A za relejni izlaz (Q4...Q15) |
| struja digitalnog izlaza | 0.5 A za tranzistorski izlaz (TR0...TR3) |
| napon digitalnog izlaza | 5...125 V DC za relejni izlaz |
| napon digitalnog izlaza | 5...250 V AC za relejni izlaz |
| napon digitalnog izlaza | 24 V DC za tranzistorski izlaz |
| [Us] nazivni napon napajanja | 100...240 V AC |
| broj digitalnih ulaza | 24 , digitalni ulaz 8 brzi ulaz u skladu sa IEC 61131-2 tip 1 |
| DOPUNSKE INFORMACIJE | |
|---|---|
| Mrežna frekvencija | 50/60 Hz |
| logika digitalnog ulaza | sink ili source |
| impedansa ulaza | 4.7 kΩ za ulaz |
| napon digitalnog ulaza | 24 V |
| tip napona digitalnog ulaza | DC |
| Ethernet port | 10BASE-T/100BASE-TX - 1 port(ovi) bakarni kabl |
| drift sata | <= 60 s/mesec pri 25-25 °C |
| tip baterije | BR2032 litijumska nepunjiva, životni vek baterije: 4 godina |
| vreme reseta | 10 milisekundi automatski reset izlaz |
| vreme reseta | 12 sekundi automatski reset brzi izlaz |
| maximum number of I/O expansion module | 7 (lokalna I/O arhitektura) |
| maximum number of I/O expansion module | 14 (daljinski I/O arhitektura) |
| Masa proizvoda | 0.62 kg |
| ograničenje napona izlaza | 125 V DC relejni izlaz |
| ograničenje napona izlaza | 30 V DC tranzistorski izlaz |
| ograničenje napona izlaza | 277 V AC relejni izlaz |
| komunikacioni servis | FDR |
| komunikacioni servis | DHCP server putem TM4 Ethernet switch-a |
| komunikacioni servis | DHCP klijent ugrađeni Ethernet port |
| komunikacioni servis | SMS obaveštenja |
| komunikacioni servis | nadogradnja firmvera |
| komunikacioni servis | SNMP klijent/server |
| komunikacioni servis | programiranje |
| komunikacioni servis | NGVL |
| komunikacioni servis | nadzor |
| komunikacioni servis | IEC VAR ACCESS |
| komunikacioni servis | FTP klijent/server |
| komunikacioni servis | preuzimanje |
| komunikacioni servis | SQL klijent |
| komunikacioni servis | Modbus TCP klijent I/O skeniranje |
| komunikacioni servis | Ethernet/IP originator I/O skeniranje ugrađeni Ethernet port |
| komunikacioni servis | Ethernet/IP target, Modbus TCP server i Modbus TCP slave |
| komunikacioni servis | send and receive email from the controller based on TCP/UDP library |
| komunikacioni servis | web server (WebVisu & XWeb system) |
| komunikacioni servis | OPC UA server |
| komunikacioni servis | DNS client |
| naponsko stanje 1 garantovano | >= 15 V za ulaz |
| integrisani načini povezivanja | neizolovana serijska veza serijski 1 sa RJ45 konektor i RS232/RS485 |
| integrisani načini povezivanja | neizolovana serijska veza serijski 2 sa odvojivi vijčani priključni blok konektor i RS485 |
| integrisani načini povezivanja | USB port sa mini B USB 2.0 konektor |
| integrisani načini povezivanja | Ethernet sa RJ45 konektor |
| napajanje senzora | 24-24 V DC pri 400 mA napajanje putem kontrolera |
| držač za montažu | tip TH35-15 šina u skladu sa IEC 60715 |
| držač za montažu | tip TH35-7.5 šina u skladu sa IEC 60715 |
| držač za montažu | ploča ili panel sa setom za montažu |
| lokalna signalizacija | PWR: 1 LED (zelena) |
| lokalna signalizacija | RUN: 1 LED (zelena) |
| lokalna signalizacija | grešku modula (ERR): 1 LED (crvena) |
| lokalna signalizacija | I/O grešku (I/O): 1 LED (crvena) |
| lokalna signalizacija | pristup SD kartici (SD): 1 LED (zelena) |
| lokalna signalizacija | BAT: 1 LED (crvena) |
| lokalna signalizacija | SL1: 1 LED (zelena) |
| lokalna signalizacija | SL2: 1 LED (zelena) |
| lokalna signalizacija | grešku bus-a TM4 (TM4): 1 LED (crvena) |
| lokalna signalizacija | I/O stanje: 1 LED po kanalu (zelena) |
| lokalna signalizacija | aktivnost na Ethernet portu: 1 LED (zelena) |
| vreme odziva | 50 µs uključenje, I0...I15 priključak(ci) za ulaz |
| struja digitalnog ulaza | 7 mA za ulaz |
| Širina | 190 mm |
| maksimalni broj veza | 8 Modbus server |
| maksimalni broj veza | 8 SoMachine protokol |
| maksimalni broj veza | 10 veb server |
| maksimalni broj veza | 4 FTP server |
| maksimalni broj veza | 16 Ethernet/IP target |
| maksimalni broj veza | 8 Modbus klijent |
| Dubina | 95 mm |
| broj brojačkih ulaza | 4 brzi ulaz (HSC režim) pri 200 kHz |
| broj brojačkih ulaza | 14 standard input pri 1 kHz |
| čuvanje podataka | 128 MB ugrađena fleš memorija za rezervnu kopiju korisničkog programa |
| električna veza | odvojivi vijčani priključni blokza ulaze i izlaze (razmak 5.08 mm) |
| električna veza | odvojivi vijčani priključni blokza povezivanje 24 V DC napajanja (razmak 5.08 mm) |
| maximum cable distance between devices | neoklopljen kabl: <50 m za ulaz |
| maximum cable distance between devices | oklopljen kabl: <10 m za brzi ulaz |
| maximum cable distance between devices | neoklopljen kabl: <50 m za izlaz |
| maximum cable distance between devices | oklopljen kabl: <3 m za brzi izlaz |
| Visina | 90 mm |
| logika digitalnog izlaza | pozitivna logika (source) |
| funkcije pozicioniranja | PTO funkcija 4 kanal(a) (frekvencija pozicioniranja: 100 kHz) |
| tačnost | +/- 0.1 % pri 0.02-0.1 kHz za brzi izlaz |
| tačnost | +/- 1 % pri 0.1-1 kHz za brzi izlaz |
| brzina prenosa | 1.2...115.2 kbit/s (115.2 kbit/s podrazumevano) za dužinu bus-a od 15-15 m za RS485 |
| brzina prenosa | 1.2...115.2 kbit/s (115.2 kbit/s podrazumevano) za dužinu bus-a od 3-3 m za RS232 |
| brzina prenosa | 480 Mbit/s za dužinu bus-a od 3-3 m za USB |
| brzina prenosa | 10/100 Mbit/s za Ethernet |
| protokol komunikacionog porta | neizolovana serijska veza: Modbus protokol master/slave |
| označavanje | CE |
| vreme čuvanja | 2 godine pri 25 °C |
| broj digitalnih I/O | 40 |
| vreme ciklusa | 10 milisekundi 16 Ethernet/IP |
| vreme ciklusa | 64 milisekundi 64 Modbus TCP |
| struktura aplikacije | 4 ciklična master zadatka |
| struktura aplikacije | 8 event zadataka |
| struktura aplikacije | 8 spoljašnjih event zadataka |
| struktura aplikacije | 3 ciklična master zadatka + 1 zadatak proizvoljnog trajanja |
| naponsko stanje 0 garantovano | <= 5 V za ulaz |
| podesivo vreme filtera | 1 µs za brzi ulaz |
| kapacitet memorije | 8 MB za program |
| kapacitet memorije | 64 MB za sistemsku memoriju RAM |
| ograničenje napona napajanja | 85-264 V |
| tip upravljačkog signala | A/B pri 100 kHz za brzi ulaz (HSC režim) |
| tip upravljačkog signala | impuls/smer pri 200 kHz za brzi ulaz (HSC režim) |
| tip upravljačkog signala | monofazni pri 200 kHz za brzi ulaz (HSC režim) |
| podnosivi naponski udar | 2 kV napojni vod (AC) asimetrični režim u skladu sa EN/IEC 61000-4-5 |
| podnosivi naponski udar | 2 kV izlazni relej asimetrični režim u skladu sa EN/IEC 61000-4-5 |
| podnosivi naponski udar | 1 kV oklopljen kabl asimetrični režim u skladu sa EN/IEC 61000-4-5 |
| podnosivi naponski udar | 1 kV napojni vod (AC) diferencijalni režim u skladu sa EN/IEC 61000-4-5 |
| podnosivi naponski udar | 1 kV izlazni relej diferencijalni režim u skladu sa EN/IEC 61000-4-5 |
| podnosivi naponski udar | 1 kV ulaz asimetrični režim u skladu sa EN/IEC 61000-4-5 |
| podnosivi naponski udar | 1 kV tranzistorski izlaz asimetrični režim u skladu sa EN/IEC 61000-4-5 |
| maximum output frequency | 1 kHz za tranzistorski izlaz |
| maximum output frequency | 20 kHz za brzi izlaz (PWM režim) |
| maximum output frequency | 100 kHz za brzi izlaz (PLS režim) |
| vreme izvršenja za 1 K instrukcija | 0.3 milisekundi za event i periodični zadatak |
| vreme izvršenja za 1 K instrukcija | 0.7 milisekundi za druge instrukcije |
| sat realnog vremena | sa |
| veb servisi | veb server |
| broj slave uređaja | 64 Modbus TCP: |
| broj slave uređaja | 16 Ethernet/IP: |
| tip zaštite | zaštita od kratkog spoja za tranzistorski izlaz |
| tip zaštite | kratki spoj i zaštita od preopterećenja sa automatskim resetom za tranzistorski izlaz |
| tip zaštite | zaštita od promene polariteta za tranzistorski izlaz |
| tip zaštite | bez zaštite za relejni izlaz |
| oprema za skladištenje podataka | <= 16 GB SD kartica (opciono) |
| izolacija | između napajanja i interne elektronike pri 500 V AC |
| izolacija | neizolovano između napajanja i uzemljenja |
| napajanje | (serijski 1)napajanje serijske veze: 5 V, <200 mA |
| OKRUžENJE | |
|---|---|
| Sertifikacija proizvoda | RCM |
| Sertifikacija proizvoda | CSA |
| Sertifikacija proizvoda | cULus |
| Sertifikacija proizvoda | IACS E10 |
| nadmorska visina skladištenja | 0-3000 m |
| otpornost na udare | 15 gn za 11 milisekundi |
| otpornost na vibracije | 3.5 mm pri 5-8.4 Hz na simetrična šina |
| otpornost na vibracije | 3 gn pri 8.4-150 Hz na simetrična šina |
| otpornost na vibracije | 3.5 mm pri 5-8.4 Hz na panel za montažu |
| otpornost na vibracije | 3 gn pri 8.4-150 Hz na panel za montažu |
| Nadmorska visina za rad | 0...2000 m |
| elektromagnetna emisija | emisije vezane sa vodovima - test nivo: 120...69 dBµV/m QP napojni vod) pri 10-150 kHz u skladu sa EN/IEC 55011 |
| elektromagnetna emisija | emisije vezane sa vodovima - test nivo: 63 dBμV/m QP napojni vod) pri 1.5-30 MHz u skladu sa EN/IEC 55011 |
| elektromagnetna emisija | emisije vezane sa vodovima - test nivo: 79 dBμV/m QP/66 dBμV/m AV napojni vod) pri 0.15-0.5 MHz u skladu sa EN/IEC 55011 |
| elektromagnetna emisija | emisije vezane sa vodovima - test nivo: 73 dBμV/m QP/60 dBμV/m AV napojni vod) pri 0.5-300 MHz u skladu sa EN/IEC 55011 |
| elektromagnetna emisija | emisije vezane sa zračenjem - test nivo: 40 dBμV/m QP klasa A 10 m) pri 30-230 MHz u skladu sa EN/IEC 55011 |
| elektromagnetna emisija | emisije vezane sa vodovima - test nivo: 79...63 dBμV/m QP napojni vod) pri 150-1500 kHz u skladu sa EN/IEC 55011 |
| elektromagnetna emisija | emisije vezane sa zračenjem - test nivo: 47 dBμV/m QP klasa A 10 m) pri 230-1000 MHz u skladu sa EN/IEC 55011 |
| otpornost na emisije vezane sa vodovima, indukovane EM poljima | 10 V 0.15...80 MHz u skladu sa EN/IEC 61000-4-6 |
| otpornost na emisije vezane sa vodovima, indukovane EM poljima | 3 V 0.1...80 MHz u skladu sa pomorska specifikacija (LR, ABS, DNV, GL) |
| otpornost na emisije vezane sa vodovima, indukovane EM poljima | 10 V frekvencija uzorka (2, 3, 4, 6.2, 8.2, 12.6, 16.5, 18.8, 22, 25 MHz) u skladu sa pomorska specifikacija (LR, ABS, DNV, GL) |
| otpornost na elektromagnetna polja | 10 V/m 80 MHz...1 GHz u skladu sa EN/IEC 61000-4-3 |
| otpornost na elektromagnetna polja | 3 V/m 1.4 GHz...2 GHz u skladu sa EN/IEC 61000-4-3 |
| otpornost na elektromagnetna polja | 1 V/m 2 GHz...3 GHz u skladu sa EN/IEC 61000-4-3 |
| otpornost na mikroprekide | 10 milisekundi |
| Standardi | ANSI/ISA 12-12-01 |
| Standardi | CSA C22.2 No 142 |
| Standardi | CSA C22.2 No 213 |
| Standardi | EN/IEC 61131-2:2007 |
| Standardi | pomorska specifikacija (LR, ABS, DNV, GL) |
| Standardi | UL 1604 |
| Standardi | UL 508 |
| Stepen zaprljanosti | 2 |
| Temperatura okoline za rad | -10-50 °C (vertikalne instalacije) |
| Temperatura okoline za rad | -10-55 °C (horizontalnu instalaciju) |
| Temperatura okoline za skladištenje | -25-70 °C |
| relativna vlažnost | 10-95 %, bez kondenzacije (u radu) |
| relativna vlažnost | 10-95 %, bez kondenzacije (skladištenje) |
| IP stepen zaštite | IP20 sa zaštitnim poklopcem na mestu |
| otpornost na elektrostatičko pražnjenje | 8 kV u vazduhu u skladu sa EN/IEC 61000-4-2 |
| otpornost na elektrostatičko pražnjenje | 4 kV na kontaktu u skladu sa EN/IEC 61000-4-2 |
| otpornost na brze prelaze | 2 kV u skladu sa EN/IEC 61000-4-4 (napojni vod) |
| otpornost na brze prelaze | 2 kV u skladu sa EN/IEC 61000-4-4 (izlazni relej) |
| otpornost na brze prelaze | 1 kV u skladu sa EN/IEC 61000-4-4 (Ethernet veza) |
| otpornost na brze prelaze | 1 kV u skladu sa EN/IEC 61000-4-4 (serijska veza) |
| otpornost na brze prelaze | 1 kV u skladu sa EN/IEC 61000-4-4 (ulaz) |
| otpornost na brze prelaze | 1 kV u skladu sa EN/IEC 61000-4-4 (tranzistorski izlaz) |
| ODRžIVOST PONUDE | |
|---|---|
| Bez žive | Da |
| Propis REACh | referenca ne sadrži SVHC iznad propisanog praga |
| WEEE | Ovaj proizvod je na tržištima Evropske unije neophodno odložiti u skladu sa specifičnim smernicama za prikupljanje otpada i nikako ne sme da dospe u kontejnere za otpatke. |
| RoHS regulativa za Kinu | X |
| Informacije o RoHS izuzecima | Da |
| Izjava o zaštiti okoliša | ENVPEP1307080EN |
| Status održive ponude | Green Premium proizvod |
| Bez PVC | Da |
| Profil cirkularnosti | ENVEOLI1307080EN |
| EU RoHS direktiva | Proaktivna usaglašenost (proizvod nije u zakonskom okviru direktive EU RoHS) |
Ovaj proizvod je deo palete Modicon M241, ponude logičkih kontrolera za zahtevne primene. Ovaj logički kontroler obezbeđuje 24 diskretna, 8 brzih ulaza, 12 releja, 4 tranzistora, 4 brza izlaza sa tranzistorom, Ethernet relejnim izlazom. Ima nominalni napon snabdevanja od 100V do 240V AC, izlazni napon od 5V do 125V DC ili 5V do 250V AC za relej, 24V DC za tranzistor i izlaznu struju 2A za relej, 0,1A za brzi izlaz, 0,5A za tranzistor. Ovaj proizvod omogućava da se aplikacija izgradi intuitivno kao nikada pre zahvaljujući organizovanom dizajnu ekrana. Integrisane veze su USB port sa mini B USB 2.0 konektorom, neizolovana serijska veza 1 sa RJ45 konektorom i RS232/RS485 interfejsom i neizolovanom serijskom vezom 2 sa odvojivim vijčanim blok konektorima i interfejsom RS485. To je kontroler Modicon M241 sa 8MB za program, 64MB za sistemsku memoriju RAM, 128MB ugrađenu flash memoriju za rezervne kopije korisničkih programa i kapacitet SD kartice od 16GB. Ima IP20 zaštitu proizvod. Dimenzije su 190mm (širina), 95mm (dubina), 90mm (visina). Težak je 0,62 kilograma. Logički kontroleri Modicon M241 projektovani su za kompaktne mašine visokih performansi koje uključuju funkcije kontrole brzine i položaja. Ovaj proizvod je sertifikovan od strane CE, IACS E10, RCM, CSA, CULus. Ispunjava ANSI/ISA 12-12-01, CSA C22.2 br 142, CSA C22.2 br 213, EN/IEC 61131-22007, pomorsku specifikaciju (LR, ABS, DNV, GL), UL 1604 i UL 508 standarde. Podržava montažu na DIN šinu. Postignite vrhunske performanse uz povećanje profitabilnosti sa Modicon M241 kroz intuitivno programiranje mašine uz EcoStruxure Machine Expert, gotove aplikacije i funkcionalne blokove.
Obavezni kolačići čine stranicu upotrebljivom omogućavajući osnovne funkcije kao što su navigacija stranicom i pristup zaštićenim područjima. Sajt koristi kolačiće koji su nužni za ispravno funkcioniranje naše web stranice kako bismo omogućili pojedine tehničke funkcije i tako Vam osigurali pozitivno korisničko iskustvo.
Statistički kolačići anonimnim prikupljanjem i slanjem podataka pomažu vlasnicima web lokacija da razumeju kako posetioci komuniciraju sa stranicom. To su kolačići koji omogućavaju web analitiku sajta, odnosno analizu upotrebe naših stranica i merenje prometa, koje sajt sprovodi u cilju poboljšanja kvaliteta i sadržaja ponuđenih usluga.
Marketinški kolačići se koriste za praćenje posetilaca putem web stranice. Koriste se za prikazivanje relevantnih oglasa korisnicima i podsticanje da učestvuju, što je važno za nezavisne izdavače i oglašavače. Sajt koristi Google Analytics kolačiće ads/ga-audiences i collect, te Facebook kolačiće fr i tr.
