| OSNOVNE INFORMACIJE | |
|---|---|
| broj digitalnih izlaza | 16 tranzistor 4 brzi izlaz |

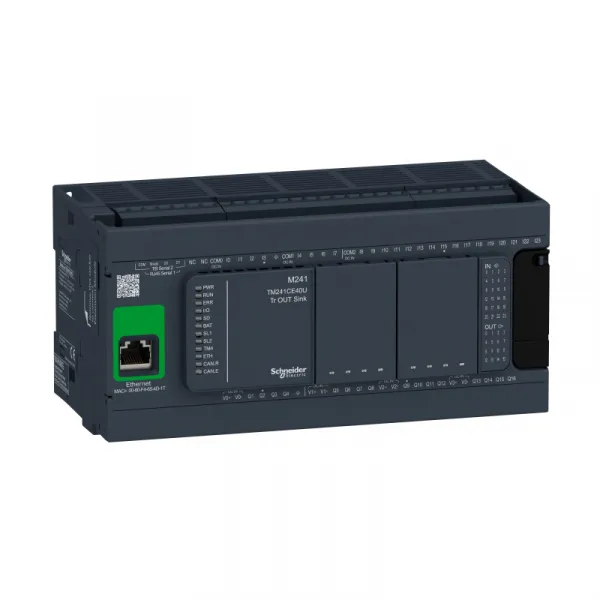

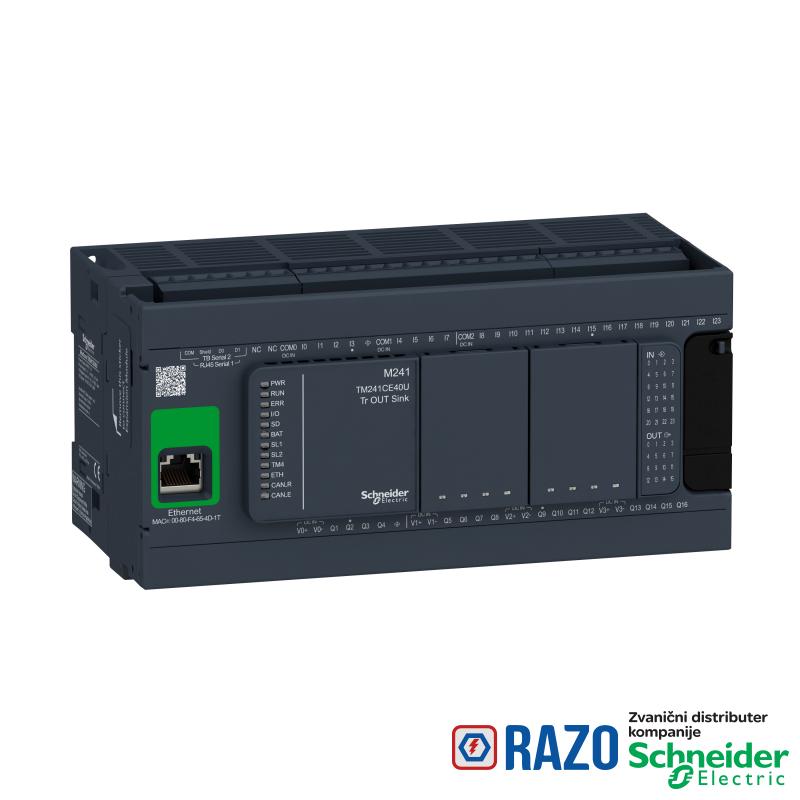

| Tip proizvoda ili komponente | logički kontroler |
| tip digitalnog izlaza | tranzistor |
| Grupa proizvoda | Modicon M241 |
| struja digitalnog izlaza | 0.1 A za brzi izlaz (PTO režim) (Q0...Q3) |
| struja digitalnog izlaza | 0.5 A za tranzistorski izlaz (Q0...Q15) |
| napon digitalnog izlaza | 24 V DC za tranzistorski izlaz |
| [Us] nazivni napon napajanja | 24 V DC |
| broj digitalnih ulaza | 24 , digitalni ulaz 8 brzi ulaz u skladu sa IEC 61131-2 tip 1 |
| DOPUNSKE INFORMACIJE | |
|---|---|
| logika digitalnog ulaza | sink ili source |
| impedansa ulaza | 4.7 kΩ za ulaz |
| impedansa ulaza | 2.81 kΩ za brzi ulaz |
| napon digitalnog ulaza | 24 V |
| udarna struja | 50 A |
| tip napona digitalnog ulaza | DC |
| Ethernet port | 10BASE-T/100BASE-TX - 1 port(ovi) bakarni kabl |
| drift sata | <= 60 s/mesec pri 25-25 °C |
| tip baterije | BR2032 litijumska nepunjiva, životni vek baterije: 4 godina |
| vreme reseta | 10 milisekundi automatski reset izlaz |
| vreme reseta | 12 sekundi automatski reset brzi izlaz |
| maximum number of I/O expansion module | 7 (lokalna I/O arhitektura) |
| maximum number of I/O expansion module | 14 (daljinski I/O arhitektura) |
| Masa proizvoda | 0.62 kg |
| maximum voltage drop | <1 V |
| ograničenje napona izlaza | 30 V DC |
| komunikacioni servis | FDR |
| komunikacioni servis | DHCP server putem TM4 Ethernet switch-a |
| komunikacioni servis | DHCP klijent ugrađeni Ethernet port |
| komunikacioni servis | SMS obaveštenja |
| komunikacioni servis | nadogradnja firmvera |
| komunikacioni servis | SNMP klijent/server |
| komunikacioni servis | programiranje |
| komunikacioni servis | NGVL |
| komunikacioni servis | nadzor |
| komunikacioni servis | IEC VAR ACCESS |
| komunikacioni servis | FTP klijent/server |
| komunikacioni servis | preuzimanje |
| komunikacioni servis | SQL klijent |
| komunikacioni servis | Modbus TCP klijent I/O skeniranje |
| komunikacioni servis | Ethernet/IP originator I/O skeniranje ugrađeni Ethernet port |
| komunikacioni servis | Ethernet/IP target, Modbus TCP server i Modbus TCP slave |
| komunikacioni servis | send and receive email from the controller based on TCP/UDP library |
| komunikacioni servis | web server (WebVisu & XWeb system) |
| komunikacioni servis | OPC UA server |
| komunikacioni servis | DNS client |
| naponsko stanje 1 garantovano | >= 15 V za ulaz |
| integrisani načini povezivanja | neizolovana serijska veza serijski 1 sa RJ45 konektor i RS232/RS485 |
| integrisani načini povezivanja | neizolovana serijska veza serijski 2 sa odvojivi vijčani priključni blok konektor i RS485 |
| integrisani načini povezivanja | USB port sa mini B USB 2.0 konektor |
| integrisani načini povezivanja | Ethernet sa RJ45 konektor |
| držač za montažu | tip TH35-15 šina u skladu sa IEC 60715 |
| držač za montažu | tip TH35-7.5 šina u skladu sa IEC 60715 |
| držač za montažu | ploča ili panel sa setom za montažu |
| lokalna signalizacija | PWR: 1 LED (zelena) |
| lokalna signalizacija | RUN: 1 LED (zelena) |
| lokalna signalizacija | grešku modula (ERR): 1 LED (crvena) |
| lokalna signalizacija | I/O grešku (I/O): 1 LED (crvena) |
| lokalna signalizacija | pristup SD kartici (SD): 1 LED (zelena) |
| lokalna signalizacija | BAT: 1 LED (crvena) |
| lokalna signalizacija | SL1: 1 LED (zelena) |
| lokalna signalizacija | SL2: 1 LED (zelena) |
| lokalna signalizacija | grešku bus-a TM4 (TM4): 1 LED (crvena) |
| lokalna signalizacija | I/O stanje: 1 LED po kanalu (zelena) |
| lokalna signalizacija | aktivnost na Ethernet portu: 1 LED (zelena) |
| vreme odziva | <= 2 µs uključenje, I0...I7 priključak(ci) za brzi ulaz |
| vreme odziva | <= 2 µs isključenje, I0...I7 priključak(ci) za brzi ulaz |
| vreme odziva | <= 2 µs uključenje, Q0...Q3 priključak(ci) za brzi izlaz |
| vreme odziva | <= 2 µs isključenje, Q0...Q3 priključak(ci) za brzi izlaz |
| vreme odziva | 50 µs uključenje, I0...I15 priključak(ci) za ulaz |
| vreme odziva | 50 µs isključenje, I0...I15 priključak(ci) za ulaz |
| vreme odziva | <= 34 µs uključenje, Q0...Q15 priključak(ci) za izlaz |
| vreme odziva | <= 250 µs isključenje, Q0...Q15 priključak(ci) za izlaz |
| struja digitalnog ulaza | 10.7 mA za brzi ulaz |
| struja digitalnog ulaza | 7 mA za ulaz |
| Širina | 190 mm |
| maksimalni broj veza | 8 Modbus server |
| maksimalni broj veza | 8 SoMachine protokol |
| maksimalni broj veza | 10 veb server |
| maksimalni broj veza | 4 FTP server |
| maksimalni broj veza | 16 Ethernet/IP target |
| maksimalni broj veza | 8 Modbus klijent |
| Dubina | 95 mm |
| maximum tungsten load | <2.4 W |
| maximum leakage current | 5 µA za izlaz |
| broj brojačkih ulaza | 4 brzi ulaz (HSC režim) pri 200 kHz |
| broj brojačkih ulaza | 16 standard input pri 1 kHz |
| čuvanje podataka | 128 MB ugrađena fleš memorija za rezervnu kopiju korisničkog programa |
| električna veza | odvojivi vijčani priključni blokza ulaze i izlaze (razmak 5.08 mm) |
| električna veza | odvojivi vijčani priključni blokza povezivanje 24 V DC napajanja (razmak 5.08 mm) |
| maximum cable distance between devices | neoklopljen kabl: <50 m za ulaz |
| maximum cable distance between devices | oklopljen kabl: <10 m za brzi ulaz |
| maximum cable distance between devices | neoklopljen kabl: <50 m za izlaz |
| maximum cable distance between devices | oklopljen kabl: <3 m za brzi izlaz |
| Visina | 90 mm |
| logika digitalnog izlaza | negativna logika (sink) |
| snaga potrošnje u W | 32.6-40.4 W (sa maksimalnim brojem I/O modula za proširenje) |
| funkcije pozicioniranja | PTO funkcija 4 kanal(a) (frekvencija pozicioniranja: 100 kHz) |
| funkcije pozicioniranja | PTO funkcija 4 kanal(a) za tranzistorski izlaz (frekvencija pozicioniranja: 1 kHz) |
| tačnost | +/- 0.1 % pri 0.02-0.1 kHz za brzi izlaz |
| tačnost | +/- 1 % pri 0.1-1 kHz za brzi izlaz |
| maximum current per output common | 2 A |
| brzina prenosa | 1.2...115.2 kbit/s (115.2 kbit/s podrazumevano) za dužinu bus-a od 15-15 m za RS485 |
| brzina prenosa | 1.2...115.2 kbit/s (115.2 kbit/s podrazumevano) za dužinu bus-a od 3-3 m za RS232 |
| brzina prenosa | 480 Mbit/s za dužinu bus-a od 3-3 m za USB |
| brzina prenosa | 10/100 Mbit/s za Ethernet |
| protokol komunikacionog porta | neizolovana serijska veza: Modbus protokol master/slave |
| označavanje | CE |
| vreme čuvanja | 2 godine pri 25 °C |
| broj digitalnih I/O | 40 |
| vreme ciklusa | 10 milisekundi 16 Ethernet/IP |
| vreme ciklusa | 64 milisekundi 64 Modbus TCP |
| struktura aplikacije | 8 spoljašnjih event zadataka |
| struktura aplikacije | 3 ciklična master zadatka + 1 zadatak proizvoljnog trajanja |
| struktura aplikacije | 4 ciklična master zadatka |
| struktura aplikacije | 8 event zadataka |
| naponsko stanje 0 garantovano | <= 5 V za ulaz |
| podesivo vreme filtera | 1 µs za brzi ulaz |
| podesivo vreme filtera | 12 ms za brzi ulaz |
| podesivo vreme filtera | 0 ms za ulaz |
| podesivo vreme filtera | 1 ms za ulaz |
| podesivo vreme filtera | 4 ms za ulaz |
| podesivo vreme filtera | 12 ms za ulaz |
| kapacitet memorije | 8 MB za program |
| kapacitet memorije | 64 MB za sistemsku memoriju RAM |
| ograničenje napona napajanja | 20.4-28.8 V |
| tip upravljačkog signala | A/B pri 100 kHz za brzi ulaz (HSC režim) |
| tip upravljačkog signala | impuls/smer pri 200 kHz za brzi ulaz (HSC režim) |
| tip upravljačkog signala | monofazni pri 200 kHz za brzi ulaz (HSC režim) |
| podnosivi naponski udar | 1 kV napojni vod (DC) asimetrični režim u skladu sa EN/IEC 61000-4-5 |
| podnosivi naponski udar | 1 kV oklopljen kabl asimetrični režim u skladu sa EN/IEC 61000-4-5 |
| podnosivi naponski udar | 0.5 kV napojni vod (DC) diferencijalni režim u skladu sa EN/IEC 61000-4-5 |
| podnosivi naponski udar | 1 kV izlazni relej diferencijalni režim u skladu sa EN/IEC 61000-4-5 |
| podnosivi naponski udar | 1 kV ulaz asimetrični režim u skladu sa EN/IEC 61000-4-5 |
| podnosivi naponski udar | 1 kV tranzistorski izlaz asimetrični režim u skladu sa EN/IEC 61000-4-5 |
| maximum output frequency | 20 kHz za brzi izlaz (PWM režim) |
| maximum output frequency | 100 kHz za brzi izlaz (PLS režim) |
| maximum output frequency | 1 kHz za izlaz |
| vreme izvršenja za 1 K instrukcija | 0.3 milisekundi za event i periodični zadatak |
| vreme izvršenja za 1 K instrukcija | 0.7 milisekundi za druge instrukcije |
| sat realnog vremena | sa |
| veb servisi | veb server |
| broj slave uređaja | 64 Modbus TCP: |
| broj slave uređaja | 16 Ethernet/IP: |
| tip zaštite | zaštita od kratkog spoja |
| tip zaštite | kratki spoj i zaštita od preopterećenja sa automatskim resetom |
| tip zaštite | zaštita od promene polariteta za brzi izlaz |
| oprema za skladištenje podataka | <= 16 GB SD kartica (opciono) |
| izolacija | između napajanja i interne elektronike pri 500 V AC |
| izolacija | neizolovano između napajanja i uzemljenja |
| izolacija | između ulaza i interne elektronike pri 500 V AC |
| izolacija | neizolovano između ulaza |
| izolacija | između brzog ulaza i interne elektronike pri 500 V AC |
| izolacija | između izlaza i interne elektronike pri 500 V AC |
| izolacija | neizolovano između izlaza |
| izolacija | između brzog izlaza i interne elektronike pri 500 V AC |
| izolacija | između izlaznih grupa pri 500 V AC |
| napajanje | (serijski 1)napajanje serijske veze: 5 V, <200 mA |
| OKRUžENJE | |
|---|---|
| Sertifikacija proizvoda | cULus |
| Sertifikacija proizvoda | RCM |
| Sertifikacija proizvoda | CSA |
| Sertifikacija proizvoda | IACS E10 |
| nadmorska visina skladištenja | 0-3000 m |
| otpornost na udare | 15 gn za 11 milisekundi |
| otpornost na vibracije | 3.5 mm pri 5-8.4 Hz na simetrična šina |
| otpornost na vibracije | 3 gn pri 8.4-150 Hz na simetrična šina |
| otpornost na vibracije | 3.5 mm pri 5-8.4 Hz na panel za montažu |
| otpornost na vibracije | 3 gn pri 8.4-150 Hz na panel za montažu |
| Nadmorska visina za rad | 0...2000 m |
| elektromagnetna emisija | emisije vezane sa vodovima - test nivo: 120...69 dBµV/m QP napojni vod) pri 10-150 kHz u skladu sa EN/IEC 55011 |
| elektromagnetna emisija | emisije vezane sa vodovima - test nivo: 63 dBμV/m QP napojni vod) pri 1.5-30 MHz u skladu sa EN/IEC 55011 |
| elektromagnetna emisija | emisije vezane sa zračenjem - test nivo: 40 dBμV/m QP klasa A pri 30-230 MHz u skladu sa EN/IEC 55011 |
| elektromagnetna emisija | emisije vezane sa vodovima - test nivo: 79...63 dBμV/m QP napojni vod) pri 150-1500 kHz u skladu sa EN/IEC 55011 |
| elektromagnetna emisija | emisije vezane sa zračenjem - test nivo: 47 dBμV/m QP klasa A pri 230-1000 MHz u skladu sa EN/IEC 55011 |
| otpornost na emisije vezane sa vodovima, indukovane EM poljima | 10 V 0.15...80 MHz u skladu sa EN/IEC 61000-4-6 |
| otpornost na emisije vezane sa vodovima, indukovane EM poljima | 3 V 0.1...80 MHz u skladu sa pomorska specifikacija (LR, ABS, DNV, GL) |
| otpornost na emisije vezane sa vodovima, indukovane EM poljima | 10 V frekvencija uzorka (2, 3, 4, 6.2, 8.2, 12.6, 16.5, 18.8, 22, 25 MHz) u skladu sa pomorska specifikacija (LR, ABS, DNV, GL) |
| otpornost na elektromagnetna polja | 10 V/m 80 MHz...1 GHz u skladu sa EN/IEC 61000-4-3 |
| otpornost na elektromagnetna polja | 3 V/m 1.4 GHz...2 GHz u skladu sa EN/IEC 61000-4-3 |
| otpornost na elektromagnetna polja | 1 V/m 2 GHz...3 GHz u skladu sa EN/IEC 61000-4-3 |
| otpornost na mikroprekide | 10 milisekundi |
| Standardi | ANSI/ISA 12-12-01 |
| Standardi | CSA C22.2 No 142 |
| Standardi | CSA C22.2 No 213 |
| Standardi | EN/IEC 61131-2:2007 |
| Standardi | pomorska specifikacija (LR, ABS, DNV, GL) |
| Standardi | UL 1604 |
| Standardi | UL 508 |
| Stepen zaprljanosti | 2 |
| Temperatura okoline za rad | -10-50 °C (vertikalne instalacije) |
| Temperatura okoline za rad | -10-55 °C (horizontalnu instalaciju) |
| Temperatura okoline za skladištenje | -25-70 °C |
| relativna vlažnost | 10-95 %, bez kondenzacije (u radu) |
| relativna vlažnost | 10-95 %, bez kondenzacije (skladištenje) |
| IP stepen zaštite | IP20 sa zaštitnim poklopcem na mestu |
| otpornost na elektrostatičko pražnjenje | 8 kV u vazduhu u skladu sa EN/IEC 61000-4-2 |
| otpornost na elektrostatičko pražnjenje | 4 kV na kontaktu u skladu sa EN/IEC 61000-4-2 |
| otpornost na brze prelaze | 2 kV u skladu sa EN/IEC 61000-4-4 (napojni vod) |
| otpornost na brze prelaze | 1 kV u skladu sa EN/IEC 61000-4-4 (Ethernet veza) |
| otpornost na brze prelaze | 1 kV u skladu sa EN/IEC 61000-4-4 (serijska veza) |
| otpornost na brze prelaze | 1 kV u skladu sa EN/IEC 61000-4-4 (ulaz) |
| otpornost na brze prelaze | 1 kV u skladu sa EN/IEC 61000-4-4 (tranzistorski izlaz) |
| ODRžIVOST PONUDE | |
|---|---|
| Bez žive | Da |
| Propis REACh | referenca ne sadrži SVHC iznad propisanog praga |
| WEEE | Ovaj proizvod je na tržištima Evropske unije neophodno odložiti u skladu sa specifičnim smernicama za prikupljanje otpada i nikako ne sme da dospe u kontejnere za otpatke. |
| RoHS regulativa za Kinu | X |
| Informacije o RoHS izuzecima | Da |
| Izjava o zaštiti okoliša | ENVPEP1307080EN |
| Status održive ponude | Green Premium proizvod |
| Bez PVC | Da |
| Profil cirkularnosti | ENVEOLI1307080EN |
| EU RoHS direktiva | Proaktivna usaglašenost (proizvod nije u zakonskom okviru direktive EU RoHS) |
Obavezni kolačići čine stranicu upotrebljivom omogućavajući osnovne funkcije kao što su navigacija stranicom i pristup zaštićenim područjima. Sajt koristi kolačiće koji su nužni za ispravno funkcioniranje naše web stranice kako bismo omogućili pojedine tehničke funkcije i tako Vam osigurali pozitivno korisničko iskustvo.
Statistički kolačići anonimnim prikupljanjem i slanjem podataka pomažu vlasnicima web lokacija da razumeju kako posetioci komuniciraju sa stranicom. To su kolačići koji omogućavaju web analitiku sajta, odnosno analizu upotrebe naših stranica i merenje prometa, koje sajt sprovodi u cilju poboljšanja kvaliteta i sadržaja ponuđenih usluga.
Marketinški kolačići se koriste za praćenje posetilaca putem web stranice. Koriste se za prikazivanje relevantnih oglasa korisnicima i podsticanje da učestvuju, što je važno za nezavisne izdavače i oglašavače. Sajt koristi Google Analytics kolačiće ads/ga-audiences i collect, te Facebook kolačiće fr i tr.
