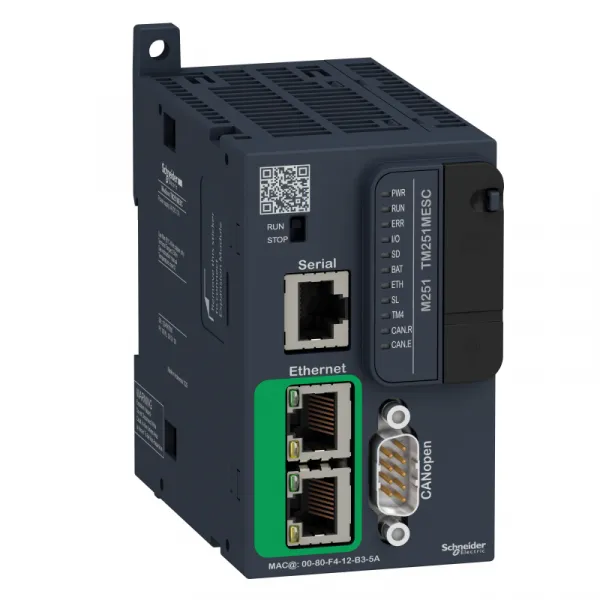

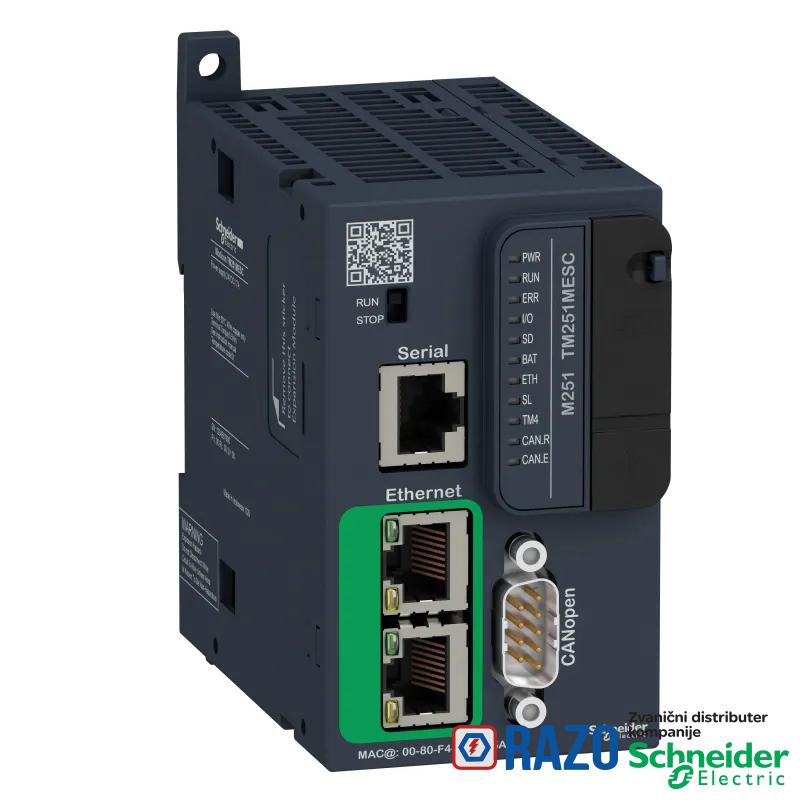

kontroler M251 Ethernet CAN

kontroler M251 Ethernet CAN

Šifra artikla: TM251MESC
kontroler M251 Ethernet CAN
Tehnička dokumentacija
Preuzmite tehničku dokumentaciju
0,00 RSD
59.493,60 RSD
59.493,60 RSD
Ušteda: 0,00 RSD
Obavesti me o sniženju
  • NSZ
Količina: 1 KOM
2
1
Sačuvajte u listi želja
Datum isporuke
Pomoć
OSNOVNE INFORMACIJE
Grupa proizvoda Modicon M251
Tip proizvoda ili komponente logički kontroler
[Us] nazivni napon napajanja 24 V DC
DOPUNSKE INFORMACIJE
čuvanje podataka 128 MB ugrađena fleš memorija za rezervnu kopiju korisničkog programa
električna veza odvojivi vijčani priključni bloknapajanje (razmak 5.08 mm)
Visina 90 mm
CANopen profil DR 303-1
CANopen profil DS 301 V4.02
udarna struja 50 A
snaga potrošnje u W 32.6-40.4 W (sa maksimalnim brojem I/O modula za proširenje)
Ethernet port Ethernet oznaka 10BASE-T/100BASE-TX - 2 port bakarni kabl
drift sata <= 60 s/mesec pri 25-25 °C
brzina prenosa 1.2...115.2 kbit/s (115.2 kbit/s podrazumevano) za dužinu bus-a od 15-15 m za RS485
brzina prenosa 1.2...115.2 kbit/s (115.2 kbit/s podrazumevano) za dužinu bus-a od 3-3 m za RS232
brzina prenosa 480 Mbit/s za dužinu bus-a od 3-3 m za USB
tip baterije BR2032 litijumska nepunjiva, životni vek baterije: 4 godina
protokol komunikacionog porta USB port: USB protokol - SoMachine mreža
protokol komunikacionog porta neizolovana serijska veza: Modbus protokol master/slave - RTU/ASCII ili SoMachine mreža
označavanje CE
vreme čuvanja 2 godine pri 25 °C
maximum number of I/O expansion module 7 (lokalna I/O arhitektura)
maximum number of I/O expansion module 14 (daljinski I/O arhitektura)
Masa proizvoda 0.22 kg
struktura aplikacije 3 ciklična master zadatka + 1 zadatak proizvoljnog trajanja
struktura aplikacije 8 event zadataka
struktura aplikacije 4 ciklična master zadatka
struktura aplikacije 8 spoljašnjih event zadataka
kapacitet memorije 8 MB za program
kapacitet memorije 64 MB za sistemsku memoriju RAM
ograničenje napona napajanja 20.4-28.8 V
integrisani načini povezivanja USB port sa mini B USB 2.0 konektor
integrisani načini povezivanja neizolovana serijska veza serijski sa RJ45 konektor i RS232/RS485
integrisani načini povezivanja dvostruki port Ethernet sa RJ45 konektor
integrisani načini povezivanja CANopen J1939 sa SUB-D 9 konektor
execution time per instruction 0.022 µs
držač za montažu tip TH35-15 šina u skladu sa IEC 60715
držač za montažu tip TH35-7.5 šina u skladu sa IEC 60715
držač za montažu ploča ili panel sa setom za montažu
komunikacioni servis DHCP klijent
komunikacioni servis programiranje
komunikacioni servis nadogradnja firmvera
komunikacioni servis SMS obaveštenja
komunikacioni servis FTP klijent/server
komunikacioni servis SNMP klijent/server
komunikacioni servis SQL klijent
komunikacioni servis send and receive email from the controller based on TCP/UDP library
komunikacioni servis web server (WebVisu & XWeb system)
komunikacioni servis OPC UA server
komunikacioni servis DNS client
komunikacioni servis preuzimanje
komunikacioni servis Ethernet/IP slave uređaj
komunikacioni servis IEC VAR ACCESS
komunikacioni servis Modbus TCP klijent
komunikacioni servis Modbus TCP server
komunikacioni servis Modbus TCP slave uređaj
komunikacioni servis nadzor
komunikacioni servis NGVL
lokalna signalizacija PWR: 1 LED (zelena)
lokalna signalizacija CANopen u radu: 1 LED (zelena)
lokalna signalizacija CANopen grešku: 1 LED (zelena)
lokalna signalizacija RUN: 1 LED (zelena)
lokalna signalizacija grešku modula (ERR): 1 LED (crvena)
lokalna signalizacija I/O grešku (I/O): 1 LED (crvena)
lokalna signalizacija pristup SD kartici (SD): 1 LED (zelena)
lokalna signalizacija BAT: 1 LED (crvena)
lokalna signalizacija aktivnost na Ethernet portu: 1 LED (zelena)
lokalna signalizacija SL: 1 LED (zelena)
lokalna signalizacija grešku bus-a TM4 (TM4): 1 LED (crvena)
podnosivi naponski udar 1 kV oklopljen kabl asimetrični režim u skladu sa EN/IEC 61000-4-5
podnosivi naponski udar 1 kV napojni vod asimetrični režim u skladu sa EN/IEC 61000-4-5
podnosivi naponski udar 0.5 kV napojni vod diferencijalni režim u skladu sa EN/IEC 61000-4-5
vreme izvršenja za 1 K instrukcija 0.3 milisekundi za event i periodični zadatak
vreme izvršenja za 1 K instrukcija 0.7 milisekundi za druge instrukcije
sat realnog vremena sa
veb servisi veb server
Širina 54 mm
maksimalni broj veza 8 Modbus server
maksimalni broj veza 8 Modbus klijent
maksimalni broj veza 16 Ethernet/IP target
maksimalni broj veza 4 FTP server
maksimalni broj veza 10 veb server
maksimalni broj veza 8 SoMachine protokol
broj slave uređaja 63 CANopen:
Dubina 95 mm
oprema za skladištenje podataka <= 32 GB SD kartica (opciono)
izolacija neizolovano između napajanja i interne elektronike
izolacija između napajanja i uzemljenja pri 500 V AC
napajanje (serijski)napajanje serijske veze: 5 V, <200 mA
OKRUžENJE
Sertifikacija proizvoda cULus
Sertifikacija proizvoda CSA
otpornost na emisije vezane sa vodovima, indukovane EM poljima 10 V 0.15...80 MHz u skladu sa EN/IEC 61000-4-6
otpornost na emisije vezane sa vodovima, indukovane EM poljima 3 V 0.1...80 MHz u skladu sa pomorska specifikacija (LR, ABS, DNV, GL)
otpornost na emisije vezane sa vodovima, indukovane EM poljima 10 V frekvencija uzorka (2, 3, 4, 6.2, 8.2, 12.6, 16.5, 18.8, 22, 25 MHz) u skladu sa pomorska specifikacija (LR, ABS, DNV, GL)
otpornost na elektromagnetna polja 10 V/m 80 MHz...1 GHz u skladu sa EN/IEC 61000-4-3
otpornost na elektromagnetna polja 3 V/m 1.4 GHz...2 GHz u skladu sa EN/IEC 61000-4-3
otpornost na elektromagnetna polja 1 V/m 2 GHz...3 GHz u skladu sa EN/IEC 61000-4-3
otpornost na mikroprekide 10 milisekundi
nadmorska visina skladištenja 0-3000 m
Standardi ANSI/ISA 12-12-01
Standardi CSA C22.2 No 142
Standardi CSA C22.2 No 213
Standardi EN/IEC 61131-2:2007
Standardi pomorska specifikacija (LR, ABS, DNV, GL)
Standardi UL 1604
Standardi UL 508
Stepen zaprljanosti 2
Temperatura okoline za rad -10-35 °C (vertikalne instalacije)
Temperatura okoline za rad -10-55 °C (horizontalnu instalaciju)
otpornost na udare 15 gn za 11 milisekundi
otpornost na vibracije 3.5 mm pri 5-8.4 Hz na simetrična šina
otpornost na vibracije 3 gn pri 8.4-150 Hz na simetrična šina
otpornost na vibracije 3.5 mm pri 5-8.4 Hz na panel za montažu
otpornost na vibracije 3 gn pri 8.4-150 Hz na panel za montažu
Temperatura okoline za skladištenje -25-70 °C
relativna vlažnost 10-95 %, bez kondenzacije (u radu)
relativna vlažnost 10-95 %, bez kondenzacije (skladištenje)
IP stepen zaštite IP20 sa zaštitnim poklopcem na mestu
otpornost na elektrostatičko pražnjenje 8 kV u vazduhu u skladu sa EN/IEC 61000-4-2
otpornost na elektrostatičko pražnjenje 4 kV na kontaktu u skladu sa EN/IEC 61000-4-2
otpornost na brze prelaze 2 kV u skladu sa EN/IEC 61000-4-4 (napojni vod)
otpornost na brze prelaze 1 kV u skladu sa EN/IEC 61000-4-4 (Ethernet veza)
otpornost na brze prelaze 1 kV u skladu sa EN/IEC 61000-4-4 (serijska veza)
Nadmorska visina za rad 0...2000 m
elektromagnetna emisija emisije vezane sa vodovima - test nivo: 120...69 dBµV/m QP napojni vod) pri 10-150 kHz u skladu sa EN/IEC 55011
elektromagnetna emisija emisije vezane sa vodovima - test nivo: 63 dBμV/m QP napojni vod) pri 1.5-30 MHz u skladu sa EN/IEC 55011
elektromagnetna emisija emisije vezane sa zračenjem - test nivo: 40 dBμV/m QP klasa A 10 m) pri 30-230 MHz u skladu sa EN/IEC 55011
elektromagnetna emisija emisije vezane sa vodovima - test nivo: 79...63 dBμV/m QP napojni vod) pri 150-1500 kHz u skladu sa EN/IEC 55011
elektromagnetna emisija emisije vezane sa zračenjem - test nivo: 47 dBμV/m QP klasa A 10 m) pri 230-1000 MHz u skladu sa EN/IEC 55011
ODRžIVOST PONUDE
Informacije o RoHS izuzecima Da
Bez žive Da
Izjava o zaštiti okoliša ENVPEP1401009EN
Status održive ponude Green Premium proizvod
Propis REACh referenca sadrži SVHC iznad propisanog praga
WEEE Ovaj proizvod je na tržištima Evropske unije neophodno odložiti u skladu sa specifičnim smernicama za prikupljanje otpada i nikako ne sme da dospe u kontejnere za otpatke.
RoHS regulativa za Kinu X
Profil cirkularnosti ENVEOLI1401009EN
EU RoHS direktiva Proaktivna usaglašenost (proizvod nije u zakonskom okviru direktive EU RoHS)
