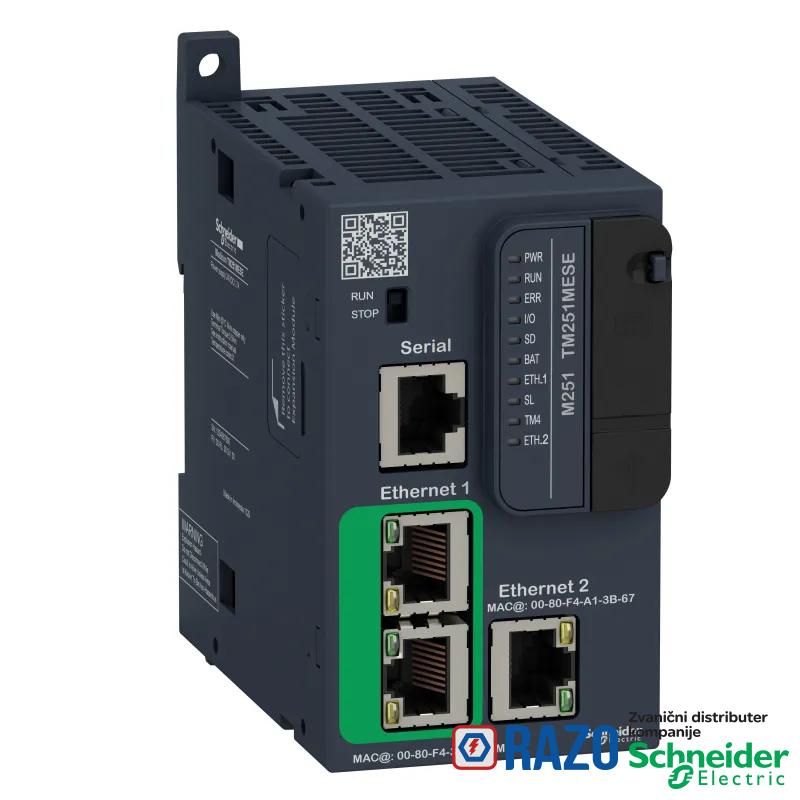

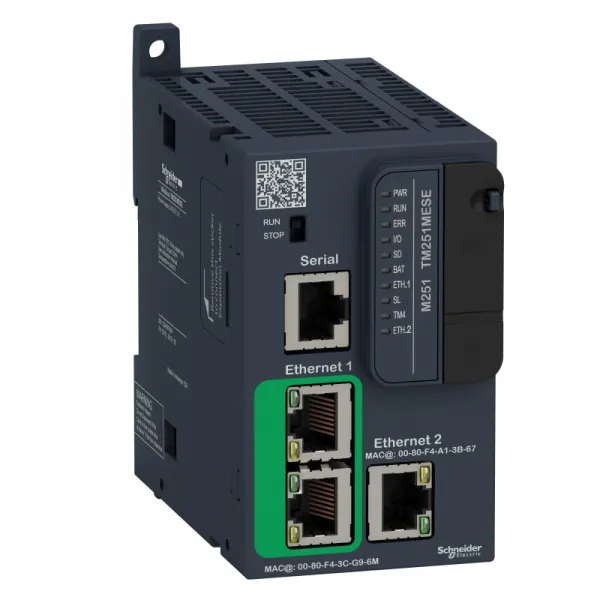

kontroler M251 2x Ethernet
011-397-7504, 011-397-7505
Ponedeljak - Petak od
8:00 do 16:00
| OSNOVNE INFORMACIJE | |
|---|---|
| Grupa proizvoda | Modicon M251 |
| Tip proizvoda ili komponente | logički kontroler |
| [Us] nazivni napon napajanja | 24 V DC |
| DOPUNSKE INFORMACIJE | |
|---|---|
| čuvanje podataka | 128 MB ugrađena fleš memorija za rezervnu kopiju korisničkog programa |
| električna veza | odvojivi vijčani priključni bloknapajanje (razmak 5.08 mm) |
| Visina | 90 mm |
| udarna struja | 50 A |
| snaga potrošnje u W | 32.6-40.4 W (sa maksimalnim brojem I/O modula za proširenje) |
| Ethernet port | Ethernet 1 oznaka 10BASE-T/100BASE-TX - 2 port bakarni kabl |
| Ethernet port | Ethernet 2 oznaka 10BASE-T/100BASE-TX - 1 port bakarni kabl |
| drift sata | <= 60 s/mesec pri 25-25 °C |
| brzina prenosa | 1.2...115.2 kbit/s (115.2 kbit/s podrazumevano) za dužinu bus-a od 15-15 m za RS485 |
| brzina prenosa | 1.2...115.2 kbit/s (115.2 kbit/s podrazumevano) za dužinu bus-a od 3-3 m za RS232 |
| brzina prenosa | 480 Mbit/s za dužinu bus-a od 3-3 m za USB |
| tip baterije | BR2032 litijumska nepunjiva, životni vek baterije: 4 godina |
| protokol komunikacionog porta | USB port: USB protokol - SoMachine mreža |
| protokol komunikacionog porta | neizolovana serijska veza: Modbus protokol master/slave - RTU/ASCII ili SoMachine mreža |
| označavanje | CE |
| vreme čuvanja | 2 godine pri 25 °C |
| vreme ciklusa | 10 milisekundi 16 Ethernet/IP |
| vreme ciklusa | 64 milisekundi 64 Modbus TCP |
| maximum number of I/O expansion module | 7 (lokalna I/O arhitektura) |
| maximum number of I/O expansion module | 14 (daljinski I/O arhitektura) |
| Masa proizvoda | 0.22 kg |
| struktura aplikacije | 4 ciklična master zadatka |
| struktura aplikacije | 8 event zadataka |
| struktura aplikacije | 3 ciklična master zadatka + 1 zadatak proizvoljnog trajanja |
| struktura aplikacije | 8 spoljašnjih event zadataka |
| kapacitet memorije | 8 MB za program |
| kapacitet memorije | 64 MB za sistemsku memoriju RAM |
| ograničenje napona napajanja | 20.4-28.8 V |
| integrisani načini povezivanja | USB port sa mini B USB 2.0 konektor |
| integrisani načini povezivanja | neizolovana serijska veza serijski sa RJ45 konektor i RS232/RS485 |
| integrisani načini povezivanja | dvostruki port Ethernet 1 sa RJ45 konektor |
| integrisani načini povezivanja | Ethernet port Ethernet 2 sa RJ45 konektor |
| execution time per instruction | 0.022 µs |
| držač za montažu | tip TH35-15 šina u skladu sa IEC 60715 |
| držač za montažu | tip TH35-7.5 šina u skladu sa IEC 60715 |
| držač za montažu | ploča ili panel sa setom za montažu |
| komunikacioni servis | preuzimanje |
| komunikacioni servis | SMS obaveštenja |
| komunikacioni servis | DHCP klijent (Eth1) |
| komunikacioni servis | DHCP server (Eth2) |
| komunikacioni servis | Ethernet/IP originator (Eth2) |
| komunikacioni servis | Ethernet/IP target (Eth1, Eth2) |
| komunikacioni servis | Ethernet/IP skeniranje (Eth2) |
| komunikacioni servis | Modbus TCP I/O skeniranje i komunikacija (Eth2) |
| komunikacioni servis | FDR |
| komunikacioni servis | FTP klijent/server |
| komunikacioni servis | SNMP klijent/server |
| komunikacioni servis | IEC VAR ACCESS |
| komunikacioni servis | SQL klijent |
| komunikacioni servis | send and receive email from the controller based on TCP/UDP library |
| komunikacioni servis | web server (WebVisu & XWeb system) |
| komunikacioni servis | OPC UA server |
| komunikacioni servis | DNS client |
| komunikacioni servis | Modbus TCP klijent |
| komunikacioni servis | Modbus TCP server |
| komunikacioni servis | Modbus TCP slave uređaj |
| komunikacioni servis | nadzor |
| komunikacioni servis | NGVL |
| komunikacioni servis | programiranje |
| komunikacioni servis | nadogradnja firmvera |
| lokalna signalizacija | PWR: 1 LED (zelena) |
| lokalna signalizacija | aktivnost na Ethernet-u (ETH2): 1 LED (zelena) |
| lokalna signalizacija | RUN: 1 LED (zelena) |
| lokalna signalizacija | grešku modula (ERR): 1 LED (crvena) |
| lokalna signalizacija | I/O grešku (I/O): 1 LED (crvena) |
| lokalna signalizacija | pristup SD kartici (SD): 1 LED (zelena) |
| lokalna signalizacija | BAT: 1 LED (crvena) |
| lokalna signalizacija | SL: 1 LED (zelena) |
| lokalna signalizacija | grešku bus-a TM4 (TM4): 1 LED (crvena) |
| lokalna signalizacija | aktivnost na Ethernet-u (ETH1): 1 LED (zelena) |
| podnosivi naponski udar | 1 kV oklopljen kabl asimetrični režim u skladu sa EN/IEC 61000-4-5 |
| podnosivi naponski udar | 1 kV napojni vod asimetrični režim u skladu sa EN/IEC 61000-4-5 |
| podnosivi naponski udar | 0.5 kV napojni vod diferencijalni režim u skladu sa EN/IEC 61000-4-5 |
| vreme izvršenja za 1 K instrukcija | 0.3 milisekundi za event i periodični zadatak |
| vreme izvršenja za 1 K instrukcija | 0.7 milisekundi za druge instrukcije |
| sat realnog vremena | sa |
| veb servisi | veb server |
| Širina | 54 mm |
| maksimalni broj veza | 8 Modbus server |
| maksimalni broj veza | 8 Modbus klijent |
| maksimalni broj veza | 16 Ethernet/IP target |
| maksimalni broj veza | 4 FTP server |
| maksimalni broj veza | 10 veb server |
| maksimalni broj veza | 8 SoMachine protokol |
| broj slave uređaja | 16 Ethernet/IP: |
| broj slave uređaja | 64 Modbus TCP: |
| Dubina | 95 mm |
| oprema za skladištenje podataka | <= 32 GB SD kartica (opciono) |
| izolacija | neizolovano između napajanja i interne elektronike |
| izolacija | između napajanja i uzemljenja pri 500 V AC |
| napajanje | (serijski)napajanje serijske veze: 5 V, <200 mA |
| OKRUžENJE | |
|---|---|
| Sertifikacija proizvoda | cULus |
| Sertifikacija proizvoda | CSA |
| otpornost na emisije vezane sa vodovima, indukovane EM poljima | 10 V 0.15...80 MHz u skladu sa EN/IEC 61000-4-6 |
| otpornost na emisije vezane sa vodovima, indukovane EM poljima | 3 V 0.1...80 MHz u skladu sa pomorska specifikacija (LR, ABS, DNV, GL) |
| otpornost na emisije vezane sa vodovima, indukovane EM poljima | 10 V frekvencija uzorka (2, 3, 4, 6.2, 8.2, 12.6, 16.5, 18.8, 22, 25 MHz) u skladu sa pomorska specifikacija (LR, ABS, DNV, GL) |
| otpornost na elektromagnetna polja | 10 V/m 80 MHz...1 GHz u skladu sa EN/IEC 61000-4-3 |
| otpornost na elektromagnetna polja | 3 V/m 1.4 GHz...2 GHz u skladu sa EN/IEC 61000-4-3 |
| otpornost na elektromagnetna polja | 1 V/m 2 GHz...3 GHz u skladu sa EN/IEC 61000-4-3 |
| otpornost na mikroprekide | 10 milisekundi |
| nadmorska visina skladištenja | 0-3000 m |
| Standardi | ANSI/ISA 12-12-01 |
| Standardi | CSA C22.2 No 142 |
| Standardi | CSA C22.2 No 213 |
| Standardi | EN/IEC 61131-2:2007 |
| Standardi | pomorska specifikacija (LR, ABS, DNV, GL) |
| Standardi | UL 1604 |
| Standardi | UL 508 |
| Stepen zaprljanosti | 2 |
| Temperatura okoline za rad | -10-35 °C (vertikalne instalacije) |
| Temperatura okoline za rad | -10-55 °C (horizontalnu instalaciju) |
| otpornost na udare | 15 gn za 11 milisekundi |
| otpornost na vibracije | 3.5 mm pri 5-8.4 Hz na simetrična šina |
| otpornost na vibracije | 3 gn pri 8.4-150 Hz na simetrična šina |
| otpornost na vibracije | 3.5 mm pri 5-8.4 Hz na panel za montažu |
| otpornost na vibracije | 3 gn pri 8.4-150 Hz na panel za montažu |
| Temperatura okoline za skladištenje | -25-70 °C |
| relativna vlažnost | 10-95 %, bez kondenzacije (u radu) |
| relativna vlažnost | 10-95 %, bez kondenzacije (skladištenje) |
| IP stepen zaštite | IP20 sa zaštitnim poklopcem na mestu |
| otpornost na elektrostatičko pražnjenje | 8 kV u vazduhu u skladu sa EN/IEC 61000-4-2 |
| otpornost na elektrostatičko pražnjenje | 4 kV na kontaktu u skladu sa EN/IEC 61000-4-2 |
| otpornost na brze prelaze | 2 kV u skladu sa EN/IEC 61000-4-4 (napojni vod) |
| otpornost na brze prelaze | 1 kV u skladu sa EN/IEC 61000-4-4 (Ethernet veza) |
| otpornost na brze prelaze | 1 kV u skladu sa EN/IEC 61000-4-4 (serijska veza) |
| Nadmorska visina za rad | 0...2000 m |
| elektromagnetna emisija | emisije vezane sa vodovima - test nivo: 120...69 dBµV/m QP napojni vod) pri 10-150 kHz u skladu sa EN/IEC 55011 |
| elektromagnetna emisija | emisije vezane sa vodovima - test nivo: 63 dBμV/m QP napojni vod) pri 1.5-30 MHz u skladu sa EN/IEC 55011 |
| elektromagnetna emisija | emisije vezane sa zračenjem - test nivo: 40 dBμV/m QP klasa A 10 m) pri 30-230 MHz u skladu sa EN/IEC 55011 |
| elektromagnetna emisija | emisije vezane sa vodovima - test nivo: 79...63 dBμV/m QP napojni vod) pri 150-1500 kHz u skladu sa EN/IEC 55011 |
| elektromagnetna emisija | emisije vezane sa zračenjem - test nivo: 47 dBμV/m QP klasa A 10 m) pri 230-1000 MHz u skladu sa EN/IEC 55011 |
| ODRžIVOST PONUDE | |
|---|---|
| Informacije o RoHS izuzecima | Da |
| Bez žive | Da |
| Izjava o zaštiti okoliša | ENVPEP1401009EN |
| Status održive ponude | Green Premium proizvod |
| Propis REACh | referenca sadrži SVHC iznad propisanog praga |
| WEEE | Ovaj proizvod je na tržištima Evropske unije neophodno odložiti u skladu sa specifičnim smernicama za prikupljanje otpada i nikako ne sme da dospe u kontejnere za otpatke. |
| RoHS regulativa za Kinu | X |
| Profil cirkularnosti | ENVEOLI1401009EN |
| EU RoHS direktiva | Proaktivna usaglašenost (proizvod nije u zakonskom okviru direktive EU RoHS) |
Ovaj proizvod je deo linije Modicon M251, ponude logičkih kontrolera za modularne i distribuirane arhitekture. Ovaj logički kontroler obezbeđuje 7 lokalnih, 14 daljinskih ulazno-izlaznih modula za proširenje. To je Modicon logički kontroler sa nominalnim naponom snabdevanja od 24V DC, udarnom strujom od 50 A i potrošnjom električne energije od 32,6W do 40,4W. Povećajte performanse mašine moćnim prenosom podataka preko SD kartice, integrisanih web i FTP servera i još mnogo toga. Integrisane konekcije su USB port sa mini B USB 2.0 konektorom, neizolovani serijski link serial sa RJ45 konektorom i RS232/RS485 interfejsom, dvostruki port Ethernet sa RJ45 konektorom i ethernet port Ethernet 2 sa RJ45 konektorom. To je Modicon M251 kontroler sa 8MB za program, 64MB za sistemsku memoriju RAM, 128MB ugrađenu flash memoriju za rezervne kopije korisničkih programa i SD kartica kapaciteta 32GB. Proizvod je IP20 nivo zaštite. Dimenzije su 54mm (širina), 95mm (dubina), 90mm (visina). Težak je 0,22 kilograma. Logički kontroleri Modicon M251 projektovani su za kompaktne mašine visokih performansi koje uključuju kontrolne funkcije brzine i pozicije. Ovaj proizvod je sertifikovan od strane CE, CSA i CULus. Ispunjava ANSI/ISA 12-12-01, CSA C22.2 br 142, CSA C22.2 br 213, EN/IEC 61131-22007, pomorsku specifikaciju (LR, ABS, DNV, GL), UL 1604 i UL 508 standarde. Podržava montažu na DIN šinu. Postignite vrhunske performanse uz povećanje isplativosti uz Modicon M251 kroz intuitivno programiranje mašine sa SoMachine, gotove aplikacije i blokove funkcija. Povećajte fleksibilnost uz uštedu prostora u ormaru sa logičkim kontrolerom Modicon M251 za modularne i distribuirane arhitekture.
