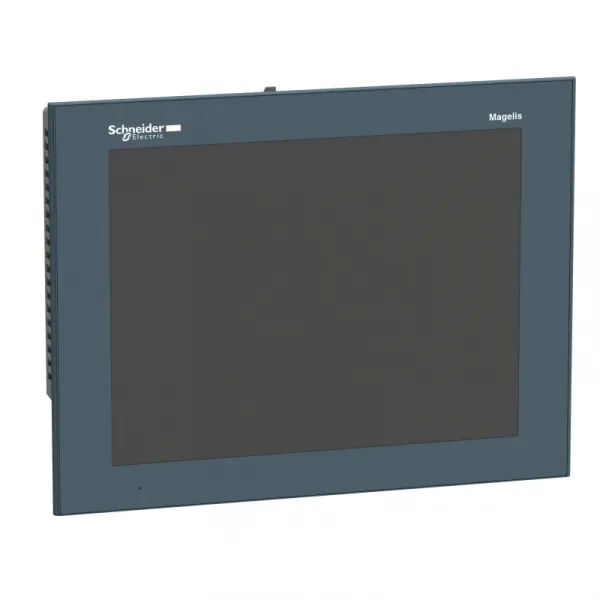

napredni panel osetljiv na dodir 800 x 600 piksela SVGA- 12.1" TFT - 96 MB
011-397-7504, 011-397-7505
Ponedeljak - Petak od
8:00 do 16:00
| OSNOVNE INFORMACIJE | |
|---|---|
| Grupa proizvoda | Magelis GTO |
| napajanje | spoljašnji izvor napajanja |
| tip baterije | litijumska baterija za interni RAM, autonomija: 100 dana, vreme punjenja = 5 dani, životni vek baterije = 10 godina |
| Tip proizvoda ili komponente | napredni ekran osetljiv na dodir |
| operativni sistem | Magelis |
| veličina displeja | 12.1 inča |
| boja displeja | 65536 boja |
| DOPUNSKE INFORMACIJE | |
|---|---|
| čuvanje podataka | 512 kB interni RAM (SRAM) |
| Visina | 241 mm |
| zona dodira | 1024 x 1024 |
| udarna struja | 30 A |
| namena softvera | Vijeo Designer konfiguracioni softver >= V6.1 |
| jačina osvetljenja | 16 nivoa - upravljanje putem operatorskog panela osetljivog na dodir |
| jačina osvetljenja | 16 nivoa - upravljanje putem softvera |
| Rezolucija displeja | 800 x 600 pixels SVGA |
| tip priključka | ekran osetljiv na dodir |
| Masa proizvoda | 2.5 kg |
| način fiksiranja | sa 4 vijčane stezaljke |
| životni vek pozadinskog osvetljenja | 50000 časova bela pri 25 °C |
| lokalna signalizacija | status LED zelena, trajna za nije na vezi |
| lokalna signalizacija | status LED zelena, trajna za u radu |
| lokalna signalizacija | status LED narandžasta, treperenje za pokretanje softvera |
| lokalna signalizacija | status LED crvena, trajna za napajanje (ON) |
| lokalna signalizacija | status LED providna, koja se polako isključuje za napajanje (OFF) |
| lokalna signalizacija | COM2 LED žuta, trajna za podaci se šalju |
| lokalna signalizacija | COM2 LED žuta, koja se polako isključuje za nema prenosa podataka |
| lokalna signalizacija | SD kartica LED zelena, trajna za kartica je ubačena |
| lokalna signalizacija | SD kartica LED zelena, koja se polako isključuje za kartica nije ubačena ili joj se ne može pristupiti |
| ograničenje napona napajanja | 19.2-28.8 V |
| tip hlađenja | prirodno strujanje vazduha |
| integrisani načini povezivanja | COM1 serijska veza SUB-D 9, interfejs: RS232C, brzina prenosa: 2400...115200 bps |
| integrisani načini povezivanja | COM2 serijska veza RJ45, interfejs: RS485, brzina prenosa: 2400...115200 bps |
| integrisani načini povezivanja | COM2 serijska veza RJ45, interfejs: RS485, brzina prenosa: 187.5 kbps kompatibilno sa Siemens MPI |
| integrisani načini povezivanja | Ethernet RJ45, interfejs: 10BASE-T/100BASE-TX |
| integrisani načini povezivanja | Ethernet RJ45, interfejs: IEEE 802.3 |
| integrisani načini povezivanja | USB 2.0 type A |
| integrisani načini povezivanja | USB 2.0 type mini B |
| ekran osetljiv na dodir | rezistivni film, 1000000 ciklusa |
| montaža proizvoda | ugradna montaža |
| materijal kućišta | PPT |
| Širina | 315 mm |
| materijal prednje strane | PPT |
| Tip displeja | pozadinski osvetljen TFT LCD u boji |
| Dubina | 56 mm |
| Maksimalna potrošnja u W | 12 W kada spoljašnji uređaji nisu pod naponom |
| Maksimalna potrošnja u W | 7 W kada je pozadinsko osvetljenje isključeno |
| Maksimalna potrošnja u W | 8 W kada je pozadinsko osvetljenje prigušeno |
| Maksimalna potrošnja u W | 17 W |
| protokoli koji se mogu učitati | Schneider Electric Modicon Modbus |
| protokoli koji se mogu učitati | Schneider Electric Modicon Uni-TE |
| protokoli koji se mogu učitati | Schneider Electric Modicon Modbus Plus |
| protokoli koji se mogu učitati | Schneider Electric Modicon FIPWAY |
| protokoli koji se mogu učitati | Mitsubishi Melsec protokoli drugih proizvođača opreme |
| protokoli koji se mogu učitati | Omron Sysmac protokoli drugih proizvođača opreme |
| protokoli koji se mogu učitati | Rockwell Automation Allen-Bradley protokoli drugih proizvođača opreme |
| protokoli koji se mogu učitati | Siemens Simatic protokoli drugih proizvođača opreme |
| protokoli koji se mogu učitati | Schneider Electric Modicon Modbus TCP |
| [Us] nazivni napon | 24 V DC |
| oprema za skladištenje podataka | SD kartica, <= 32 GB |
| oprema za skladištenje podataka | SDHC kartica, <= 32 GB |
| font teksta | tajvanski (tradicionalni kineski) |
| font teksta | ASCII (evropski znakovi) |
| font teksta | kineski (pojednostavljen kineski jezik) |
| font teksta | japanski (ANK, Kanji) |
| font teksta | korejski |
| opis memorije | fleš EPROM, 96 MB |
| OKRUžENJE | |
|---|---|
| Sertifikacija proizvoda | C-Tick |
| Sertifikacija proizvoda | KCC |
| Sertifikacija proizvoda | cULus |
| Sertifikacija proizvoda | CE |
| Temperatura okoline za rad uređaja | 0-55 °C |
| Standardi | UL 508 |
| Standardi | EN 61131-2 |
| Standardi | IEC 61000-6-2 |
| otpornost na udare | 147 m/s² 3 udara u svakom smeru X, Y i Z u skladu sa EN/IEC 61131-2 |
| otpornost na vibracije | 3.5 mm (f = 5-9 Hz) - X, Y, Z smerovi za 10 ciklusa (oko 100 min) - u skladu sa EN/IEC 61131-2 |
| otpornost na vibracije | 1 gn (f = 9-150 Hz) - X, Y, Z smerovi za 10 ciklusa (oko 100 min) - u skladu sa EN/IEC 61131-2 |
| IP stepen zaštite | IP20 u skladu sa IEC 60529 (zadnji panel) |
| IP stepen zaštite | IP65 u skladu sa IEC 60529 (prednji panel) |
| temperatura okoline za skladištenje | -20-60 °C |
| NEMA stepen zaštite | NEMA 4X prednji panel (upotreba u zatvorenom) |
| relativna vlažnost | 10-90 % bez kondenzacije |
| otpornost na elektrostatičko pražnjenje | 6 kV kontakt pražnjenja u skladu sa IEC 61000-4-2 nivo 3 |
| nadmorska visina za rad uređaja | < 2000 m |
| ODRžIVOST PONUDE | |
|---|---|
| Informacije o RoHS izuzecima | Da |
| Bez žive | Da |
| Izjava o zaštiti okoliša | ENVPEP120711EN_V1 |
| Status održive ponude | Green Premium proizvod |
| Propis REACh | referenca ne sadrži SVHC iznad propisanog praga |
| WEEE | Ovaj proizvod je na tržištima Evropske unije neophodno odložiti u skladu sa specifičnim smernicama za prikupljanje otpada i nikako ne sme da dospe u kontejnere za otpatke. |
| RoHS regulativa za Kinu | X |
| Profil cirkularnosti | ENVEOLI120709EN_V1 |
| EU RoHS direktiva | Proaktivna usaglašenost (proizvod nije u zakonskom okviru direktive EU RoHS) |
| UGOVORNA GARANCIJA | |
|---|---|
| Garancija | 18 months |
Ovaj Magelis GTO IP65 operator interfejs osetljiv na dodir (HMI) opremljen je sa 24V DC, ima TFT LCD ekran od 30,7cm u boji, 800 x 600 piksela (SVGA) i 96MB EPROM. Takođe ima 1 slot za SD karticu, 1 host + 1 mini-B USB porta, 1 RS232C port, 1 RS485 port i 1 Ethernet TCP/IP port. Savršen je za optimizovane informacije i komunikaciju sa sistemima automatizacije u industriji i infrastrukturi, kao što su kompaktne mašine, sistemi za rukovanje, mašine za proizvodnju hrane i pića i farmaceutska industrija. Ekran prikazuje tekstualne poruke, grafičke objekte i mimičke dijagrame, kontrolu i konfiguraciju podataka. Hostujući port RS485 čini ga idealnim za nadzor i kontrolu jednostavnih sistema i mašina. Lako se programira uz Vijeo Designer, uz skoro nepotrebno kodiranje.
