OSNOVNE INFORMACIJE

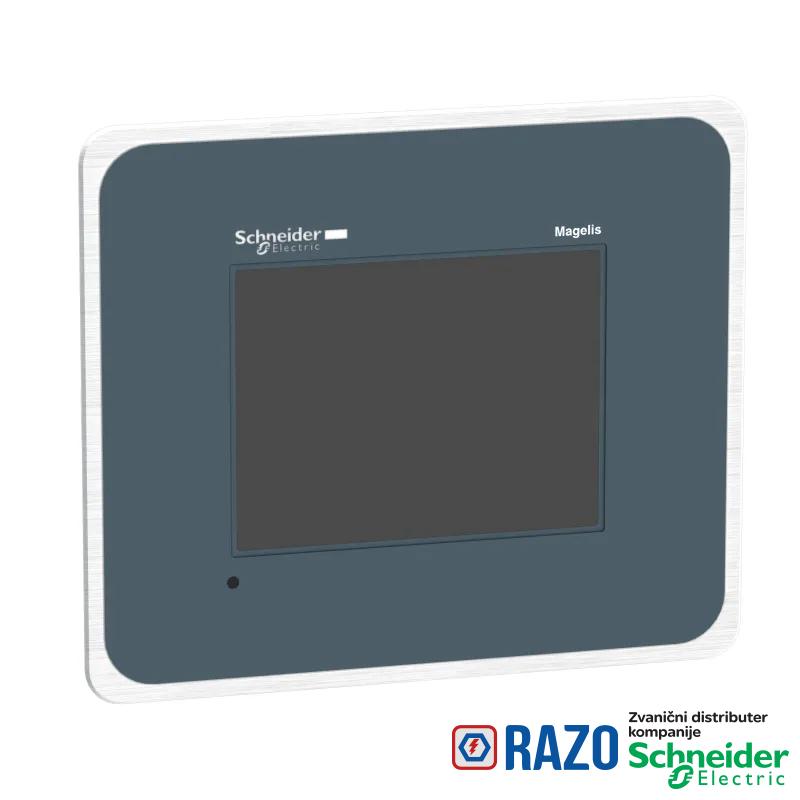

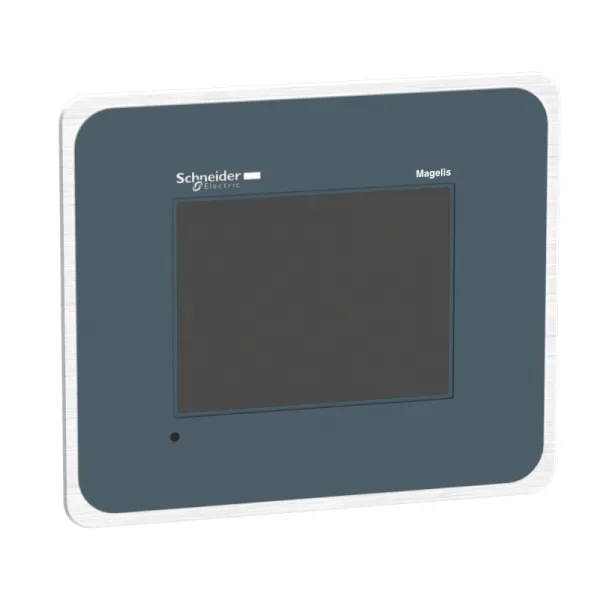

Grupa proizvoda	Magelis GTO
napajanje	spoljašnji izvor napajanja
tip baterije	litijumska baterija za interni RAM, autonomija: 100 dana, vreme punjenja = 5 dani, životni vek baterije = 10 godina
Tip proizvoda ili komponente	napredni ekran osetljiv na dodir
operativni sistem	Magelis
veličina displeja	5.7 inča
Zaštitna oprema	1 zaštitni poklopac
boja displeja	65536 boja

DOPUNSKE INFORMACIJE
čuvanje podataka	512 kB interni RAM (SRAM)
Visina	181 mm
zona dodira	1024 x 1024
udarna struja	30 A
namena softvera	Vijeo Designer konfiguracioni softver >= V6.1
jačina osvetljenja	16 nivoa - upravljanje putem operatorskog panela osetljivog na dodir
jačina osvetljenja	16 nivoa - upravljanje putem softvera
Rezolucija displeja	320 x 240 pixels QVGA
tip priključka	ekran osetljiv na dodir
Masa proizvoda	1.2 kg
način fiksiranja	sa 8 matica
način fiksiranja	sa 4 L nosačima
životni vek pozadinskog osvetljenja	50000 časova bela pri 25 °C
lokalna signalizacija	status LED zelena, trajna za nije na vezi
lokalna signalizacija	status LED zelena, trajna za u radu
lokalna signalizacija	status LED narandžasta, treperenje za pokretanje softvera
lokalna signalizacija	status LED crvena, trajna za napajanje (ON)
lokalna signalizacija	status LED providna, koja se polako isključuje za napajanje (OFF)
lokalna signalizacija	COM2 LED žuta, trajna za podaci se šalju
lokalna signalizacija	COM2 LED žuta, koja se polako isključuje za nema prenosa podataka
lokalna signalizacija	SD kartica LED zelena, trajna za kartica je ubačena
lokalna signalizacija	SD kartica LED zelena, koja se polako isključuje za kartica nije ubačena ili joj se ne može pristupiti
ograničenje napona napajanja	19.2-28.8 V
tip hlađenja	prirodno strujanje vazduha
integrisani načini povezivanja	COM1 serijska veza SUB-D 9, interfejs: RS232C, brzina prenosa: 2400...115200 bps
integrisani načini povezivanja	COM2 serijska veza RJ45, interfejs: RS485, brzina prenosa: 2400...115200 bps
integrisani načini povezivanja	COM2 serijska veza RJ45, interfejs: RS485, brzina prenosa: 187.5 kbps kompatibilno sa Siemens MPI
integrisani načini povezivanja	Ethernet RJ45, interfejs: 10BASE-T/100BASE-TX
integrisani načini povezivanja	Ethernet RJ45, interfejs: IEEE 802.3
integrisani načini povezivanja	USB 2.0 type A
integrisani načini povezivanja	USB 2.0 type mini B
ekran osetljiv na dodir	rezistivni film, 1000000 ciklusa
montaža proizvoda	ugradna montaža
materijal kućišta	PPT
Širina	213.5 mm
materijal prednje strane	nerđajući čelik 304
Tip displeja	pozadinski osvetljen TFT LCD u boji
Dubina	59.5 mm
Maksimalna potrošnja u W	6.5 W kada spoljašnji uređaji nisu pod naponom
Maksimalna potrošnja u W	4.5 W kada je pozadinsko osvetljenje isključeno
Maksimalna potrošnja u W	5 W kada je pozadinsko osvetljenje prigušeno
Maksimalna potrošnja u W	10.5 W
protokoli koji se mogu učitati	Schneider Electric Modicon Modbus
protokoli koji se mogu učitati	Schneider Electric Modicon Uni-TE
protokoli koji se mogu učitati	Schneider Electric Modicon Modbus Plus
protokoli koji se mogu učitati	Schneider Electric Modicon FIPWAY
protokoli koji se mogu učitati	Mitsubishi Melsec protokoli drugih proizvođača opreme
protokoli koji se mogu učitati	Omron Sysmac protokoli drugih proizvođača opreme
protokoli koji se mogu učitati	Rockwell Automation Allen-Bradley protokoli drugih proizvođača opreme
protokoli koji se mogu učitati	Siemens Simatic protokoli drugih proizvođača opreme
protokoli koji se mogu učitati	Schneider Electric Modicon Modbus TCP
[Us] nazivni napon	24 V DC
oprema za skladištenje podataka	SD kartica, <= 32 GB
oprema za skladištenje podataka	SDHC kartica, <= 32 GB
font teksta	tajvanski (tradicionalni kineski)
font teksta	japanski (ANK, Kanji)
font teksta	kineski (pojednostavljen kineski jezik)
font teksta	ASCII
font teksta	korejski
opis memorije	fleš EPROM, 96 MB

OKRUžENJE
Sertifikacija proizvoda	KCC
Sertifikacija proizvoda	CE
Sertifikacija proizvoda	cULus
Sertifikacija proizvoda	C-Tick
Temperatura okoline za rad uređaja	0-55 °C
Standardi	IEC 61000-6-2
Standardi	UL 508
Standardi	EN 61131-2
otpornost na udare	147 m/s² 3 udara u svakom smeru X, Y i Z u skladu sa EN/IEC 61131-2
otpornost na vibracije	3.5 mm (f = 5-9 Hz) - X, Y, Z smerovi za 10 ciklusa (oko 100 min) - u skladu sa EN/IEC 61131-2
otpornost na vibracije	1 gn (f = 9-150 Hz) - X, Y, Z smerovi za 10 ciklusa (oko 100 min) - u skladu sa EN/IEC 61131-2
IP stepen zaštite	IP20 u skladu sa IEC 60529 (zadnji panel)
IP stepen zaštite	IP66K u skladu sa IEC 60529 (prednji panel)
IP stepen zaštite	IP66K u skladu sa DIN 40050-9 (prednji panel)
temperatura okoline za skladištenje	-20-60 °C
NEMA stepen zaštite	NEMA 4X prednji panel (upotreba u zatvorenom)
relativna vlažnost	10-90 % bez kondenzacije
otpornost na elektrostatičko pražnjenje	6 kV kontakt pražnjenja u skladu sa IEC 61000-4-2 nivo 3
nadmorska visina za rad uređaja	< 2000 m

ODRžIVOST PONUDE
Informacije o RoHS izuzecima	Da
Bez žive	Da
Izjava o zaštiti okoliša	ENVPEP1402012EN
Status održive ponude	Green Premium proizvod
Propis REACh	referenca ne sadrži SVHC iznad propisanog praga
REACh bez SVHC	Da
WEEE	Ovaj proizvod je na tržištima Evropske unije neophodno odložiti u skladu sa specifičnim smernicama za prikupljanje otpada i nikako ne sme da dospe u kontejnere za otpatke.
RoHS regulativa za Kinu	X
Profil cirkularnosti	ENVEOLI1402012EN
EU RoHS direktiva	Proaktivna usaglašenost (proizvod nije u zakonskom okviru direktive EU RoHS)
