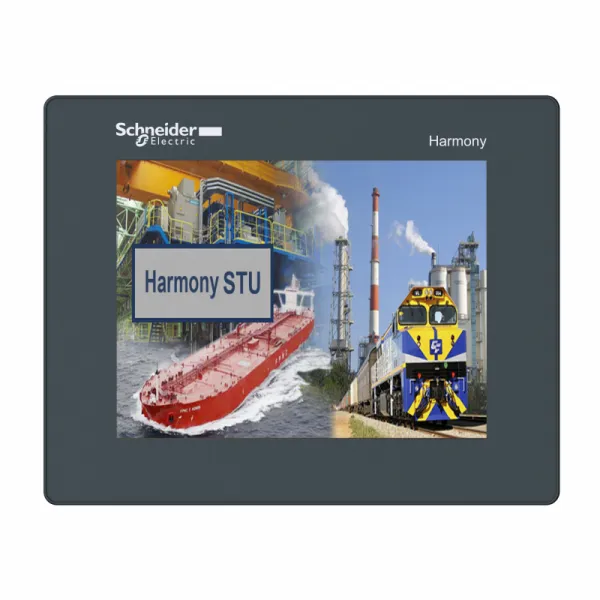

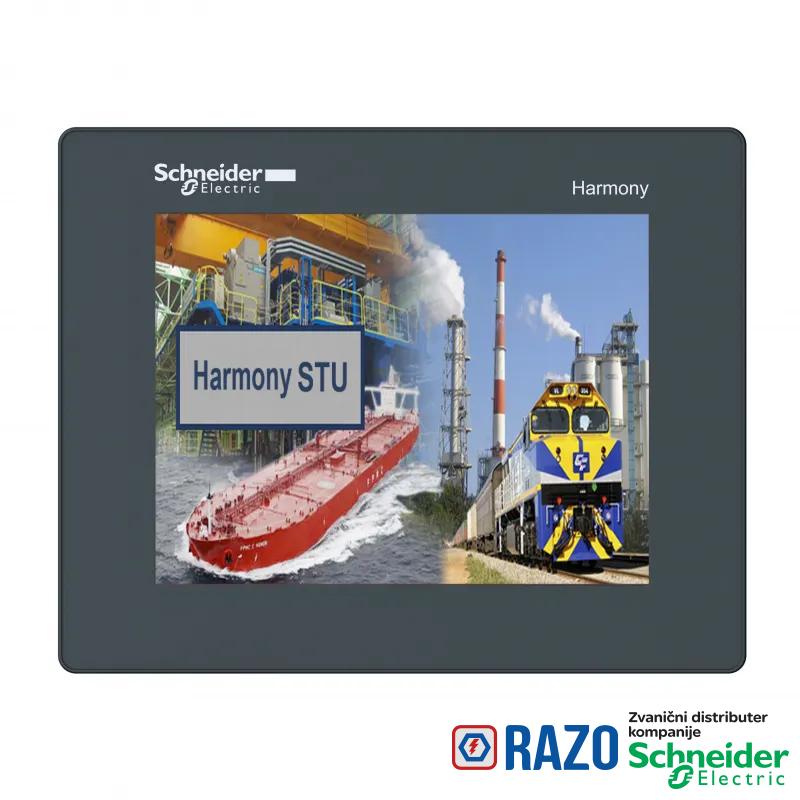

panel sa ekranom osetljivim na dodir 5''7 u boji - STU
011-397-7504, 011-397-7505
Ponedeljak - Petak od
8:00 do 16:00
| OSNOVNE INFORMACIJE | |
|---|---|
| Grupa proizvoda | Magelis STO & STU |
| Tip proizvoda ili komponente | ekran operatorskog panela osetljivog na dodir |
| operativni sistem | Magelis |
| ime procesora | CPU ARM9 |
| namena softvera | Vijeo Designer |
| DOPUNSKE INFORMACIJE | |
|---|---|
| broj strana | ograničeno unutrašnjom veličinom memorije |
| jačina osvetljenja | 16 nivoa |
| Visina | 129.15 mm |
| udarna struja | 30 A |
| potrošnja | 6.8 W |
| napajanje | spoljašnji izvor napajanja |
| Rezolucija displeja | 320 x 240 pixels QVGA |
| označavanje | with Schneider logo |
| označavanje | CE |
| frekvencija procesora | 333 MHz |
| način fiksiranja | Ø 22 mm otvor |
| životni vek pozadinskog osvetljenja | 50000 časova |
| operatorski panel osetljiv na dodir | analogni |
| ograničenje napona napajanja | 20.4-28.8 V |
| integrisani načini povezivanja | 1 USB 2.0 type mini B |
| integrisani načini povezivanja | 1 USB 2.0 type A |
| integrisani načini povezivanja | COM1 serijska veza - ženski RJ45 - RS232C/RS485 (brzina: <= 115.2 kbita/s) |
| integrisani načini povezivanja | napajanje - odvojivi vijčani priključni blok |
| veličina displeja | 5.7 inča |
| protokoli koji se mogu učitati | Uni-TE |
| protokoli koji se mogu učitati | Modbus TCP/IP |
| protokoli koji se mogu učitati | protokoli drugih proizvođača opreme |
| protokoli koji se mogu učitati | Modbus |
| sat realnog vremena | pristup časovniku realnog vremena kontrolera |
| materijal kućišta | PC/PBT i PAA |
| boja displeja | 65536 boja |
| Širina | 163 mm |
| Tip displeja | QVGA TFT ekran osetljiv na dodir u boji |
| Dubina | 56.5 mm |
| font teksta | tajvanski (tradicionalni kineski) |
| font teksta | japanski (ANK, Kanji) |
| font teksta | kineski (pojednostavljen kineski jezik) |
| font teksta | ASCII |
| font teksta | korejski |
| opis memorije | memorija aplikacije 16 MB |
| opis memorije | rezervna kopija podataka 64 kB |
| [Us] nazivni napon | 24 V DC |
| OKRUžENJE | |
|---|---|
| Sertifikacija proizvoda | UL klasa 1 Div2 T4A ili T5 |
| Sertifikacija proizvoda | C-Tick |
| Sertifikacija proizvoda | cULus |
| Sertifikacija proizvoda | Marine |
| Temperatura okoline za rad uređaja | 0-50 °C |
| otpornost na elektromagnetna polja | 10 V/m u skladu sa IEC 61000-4-3 |
| Standardi | UL 1604 |
| Standardi | FCC klasa A |
| Standardi | IEC 61000-6-2 |
| Standardi | EN 61131-2 |
| Standardi | UL 508 |
| otpornost na mikroprekide | 7 milisekundi |
| otpornost na udare | 15 gn za 11 milisekundi u skladu sa IEC 60068-2-27 |
| otpornost na vibracije | +/- 3.5 mm (f = 5-9 Hz) u skladu sa IEC 60068-2-6 |
| otpornost na vibracije | 1 gn (f = 9-150 Hz) u skladu sa IEC 60068-2-6 |
| IP stepen zaštite | IP20 u skladu sa IEC 60529 (zadnji panel) |
| IP stepen zaštite | IP65 u skladu sa IEC 60529 (prednji panel) |
| Temperatura okoline za skladištenje | -20-60 °C |
| NEMA stepen zaštite | NEMA 4X prednji panel (upotrebu u zatvorenom) |
| relativna vlažnost | 0-85 % bez kondenzacije |
| Nadmorska visina za rad | <= 2000 m |
| ODRžIVOST PONUDE | |
|---|---|
| Informacije o RoHS izuzecima | Da |
| Bez žive | Da |
| Propis REACh | referenca ne sadrži SVHC iznad propisanog praga |
| WEEE | Ovaj proizvod je na tržištima Evropske unije neophodno odložiti u skladu sa specifičnim smernicama za prikupljanje otpada i nikako ne sme da dospe u kontejnere za otpatke. |
| RoHS regulativa za Kinu | X |
| EU RoHS direktiva | Proaktivna usaglašenost (proizvod nije u zakonskom okviru direktive EU RoHS) |
| UGOVORNA GARANCIJA | |
|---|---|
| Garancija | 18 months |
Ovaj Magelis STU mali operator interfejs osetljiv na dodir (HMI) opremljen je sa 24V DC, ima TFT LCD ekran u boji od 14,5cm sa 320 x 240 piksela (QVGA) i 32MB EPROM. Takođe ima 1 host + 1 mini-B USB porta, 1 RS232C / RS485 port i 1 Ethernet TCP/IP port. Savršen je za optimizovane informacije i komunikaciju sa sistemima automatizacije u industriji i infrastrukturi, kao što su kompaktne mašine, sistemi za rukovanje, mašine za proizvodnju hrane i pića i farmaceutska industrija. Ekran prikazuje grafičke stranice sa monohromatskim ekranom. Zahvaljujući fiksiranju sa rupom prečnika od 22 mm, nije potreban pravougaoni otvor na panelu. Hostujući port RS485 čini ovaj ga idealnim za nadzor i kontrolu jednostavnih sistema i mašina.
