OSNOVNE INFORMACIJE
kategorija upotrebe	kategorija B
Grupa proizvoda	Masterpact NW
pogodno za izolaciju	da u skladu sa IEC 60947-2
Tip mreže	AC
kod prekidne moći	L1
Broj polova	3P
Tip proizvoda ili komponente	osnovni ram

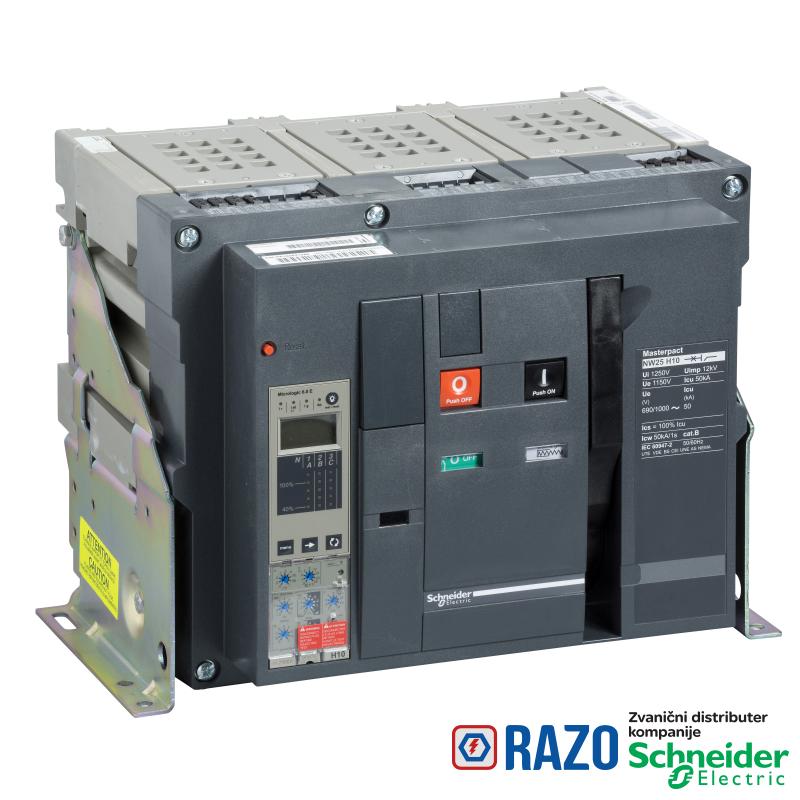

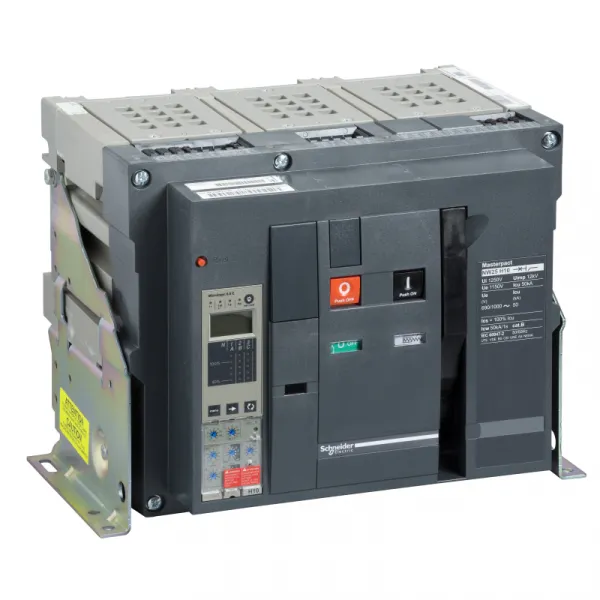

ime proizvoda	Masterpact NW
Kratko ime uređaja	Masterpact NW16
grupa proizvoda	Masterpact
ime prekidača	Masterpact NW16L1

DOPUNSKE INFORMACIJE
Mrežna frekvencija	50/60 Hz
[Ics] servisna prekidna moć	100 kA pri 690 V AC 50/60 Hz u skladu sa IEC 60947-2
[Ics] servisna prekidna moć	130 kA pri 525 V AC 50/60 Hz u skladu sa IEC 60947-2
[In] nazivna struja	1600 A pri 40 °C
Visina	439 mm
Način montiranja	izvlačivo
prekidna moć	150 kA Icu pri 220...240 V AC 50/60 Hz u skladu sa IEC 60947-2
prekidna moć	150 kA Icu pri 380...415 V AC 50/60 Hz u skladu sa IEC 60947-2
prekidna moć	100 kA Icu pri 690 V AC 50/60 Hz u skladu sa IEC 60947-2
prekidna moć	130 kA Icu pri 525 V AC 50/60 Hz u skladu sa IEC 60947-2
prekidna moć	150 kA Icu pri 440 V AC 50/60 Hz u skladu sa IEC 60947-2
[Icm] nazivna kratkospojna moć uključenja	220 kA 690 V AC pri 50/60 Hz
[Icm] nazivna kratkospojna moć uključenja	286 kA 525 V AC pri 50/60 Hz
električna trajnost	3000 ciklusa 690 V AC 50/60 Hz bez održavanja u skladu sa IEC 60947-2
električna trajnost	3000 ciklusa 440 V AC 50/60 Hz bez održavanja u skladu sa IEC 60947-2
povezivanje	115 mm
[Ui] nazivni napon izolacije	1000 V AC 50/60 Hz u skladu sa IEC 60947-2
[Ue] nazivni napon	690 V AC 50/60 Hz u skladu sa IEC 60947-2
mehanička trajnost	12500 ciklusa bez održavanja u skladu sa IEC 60947-2
mehanička trajnost	25000 ciklusa sa održavanjem u skladu sa IEC 60947-2
integrisana trenutna zaštita	72-88 kA
kompatibilnost	NW16
Tip zaštite	bez zaštite
[Uimp] nazivni podnosivi impulsni napon	12 kV u skladu sa IEC 60947-2
Širina	441 mm
Dubina	394.5 mm
CT veličina prekidača	1600 A
maksimalno vreme prekidanja	10-10 milisekundi
[Icw] kratkotrajna podnosiva struja kratkog spoja	30 kA 1 s u skladu sa IEC 60947-2
[Icw] kratkotrajna podnosiva struja kratkog spoja	30 kA 3 s u skladu sa IEC 60947-2
Tip upravljanja	taster
maksimalno odzivno vreme zatvaranja	70 milisekundi

OKRUžENJE
Sertifikacija proizvoda	ASEFA
Sertifikacija proizvoda	ASTA
Temperatura okoline za rad uređaja	-25-70 °C
stepen zaprljanosti	4 u skladu sa IEC 60664-1
Temperatura okoline za skladištenje	-40-85 °C
Standardi	IEC 60947-2

ODRžIVOST PONUDE
RoHS regulativa za Kinu	Proizvod je izvan RoHS okvira za Kinu. Informativna deklaracija supstanci.
Profil cirkularnosti	ENVEOLI1512018EN
Informacije o RoHS izuzecima	Da
Bez žive	Da
Izjava o zaštiti okoliša	ENVPEP1512018EN
Status održive ponude	Green Premium proizvod
EU RoHS direktiva	Usaglašeno
Propis REACh	referenca ne sadrži SVHC iznad propisanog praga
