procesor M340 - maksimalno 1024 digitalnih + 256 analogni I/O -Modbus - Ethernet
011-397-7504, 011-397-7505
Ponedeljak - Petak od
8:00 do 16:00
| OSNOVNE INFORMACIJE | |
|---|---|
| Grupa proizvoda | Modicon M340 platforma za automatizaciju |
| broj rekova | 4 |
| Tip proizvoda ili komponente | modul procesora |
| analogni I/O kapacitet procesora | 256 I/O konfiguracija sa više rekova |
| analogni I/O kapacitet procesora | 66 I/O konfiguracija sa jednim rekom |
| broj slotova | 11 |
| nadzor | dijagnostika brojača Modbus |
| nadzor | event brojači Modbus |
| koncept | Transparent Ready |
| koncept | CANopen |
| broj posebnih kanala za aplikacije | 36 |
| broj podržanih digitalnih I/O | 1024 I/O konfiguracija sa više rekova |
| broj podržanih digitalnih I/O | 704 I/O konfiguracija sa jednim rekom |
| DOPUNSKE INFORMACIJE | |
|---|---|
| broj uređaja po segmentu | 0-32 (character mode) |
| broj uređaja po segmentu | 0-32 (Modbus) |
| integrisani načini povezivanja | neizolovana serijska veza RJ45 character mode, način prenosa: asinhroni u osnovnom opsegu, RS232C, način prenosa: 2 upredene oklopljene parice pri 0.3...19.2 kbit/s full duplex |
| integrisani načini povezivanja | neizolovana serijska veza RJ45 character mode, način prenosa: asinhroni u osnovnom opsegu, RS485, način prenosa: 1 oklopljena upredena parica pri 0.3...19.2 kbit/s half duplex |
| integrisani načini povezivanja | neizolovana serijska veza RJ45, master/slave Modbus, RTU/ASCII, način prenosa: asinhroni u osnovnom opsegu, RS232C, način prenosa: 1 oklopljena upredena parica pri 0.3...19.2 kbit/s half duplex |
| integrisani načini povezivanja | neizolovana serijska veza RJ45, master/slave Modbus, RTU/ASCII, način prenosa: asinhroni u osnovnom opsegu, RS485, način prenosa: 1 oklopljena upredena parica pri 0.3...19.2 kbit/s half duplex |
| integrisani načini povezivanja | USB port pri 12 Mbit/s |
| integrisani načini povezivanja | Ethernet TCP/IP RJ45, način prenosa: 1 upredena parica pri 10/100 Mbit/s |
| statusne LED lampice | aktivnost na Ethernet mreži (ETH ACT): 1 LED (zelena) |
| statusne LED lampice | procesor u radu (RUN): 1 LED (zelena) |
| statusne LED lampice | status Ethernet mreže (ETH STS): 1 LED (zelena) |
| statusne LED lampice | brzina prenosa (ETH 100): 1 LED (crvena) |
| statusne LED lampice | I/O greška modula (I/O): 1 LED (crvena) |
| statusne LED lampice | greška(u) memorijske kartice (CARD ERR): 1 LED (crvena) |
| statusne LED lampice | greška procesora ili sistema (ERR): 1 LED (crvena) |
| statusne LED lampice | aktivnost na Modbus-u (SER COM): 1 LED (žuta) |
| komunikacioni procesor | 2 Ethernet komunikacioni modul |
| komunikacioni procesor | 4 AS-Interface modul |
| zahtevi | 1 K bajtova podataka po zahtevu character mode |
| zahtevi | 252 bajtova podataka po RTU zahtevu Modbus |
| zahtevi | 504 bajtova podataka po ASCII zahtevu Modbus |
| napajanje | interno napajanje putem reka |
| podrazumevana veličina podataka | 1024 %MWi internih reči |
| podrazumevana veličina podataka | 256 %Kwi reči konstanti |
| podrazumevana veličina podataka | 512 %Mi |
| označavanje | CE |
| potrošnja struje | 95 mA pri 24 V DC |
| Masa proizvoda | 0.205 kg |
| struktura aplikacije | 1 ciklični/periodični master zadatak |
| struktura aplikacije | 1 periodični brzi zadatak |
| struktura aplikacije | bez pomoćnog zadatka |
| struktura aplikacije | 64 event zadatka |
| vreme izvršavanja operacija | 0.13 milisekundi za brzi zadatak |
| vreme izvršavanja operacija | 0.7 milisekundi za master zadatak |
| komunikacioni servis | upravljanje propusnim opsegom, Ethernet TCP/IP |
| komunikacioni servis | Data Editor, Ethernet TCP/IP |
| komunikacioni servis | Modbus TCP komunikacija, Ethernet TCP/IP |
| komunikacioni servis | pregled reka, Ethernet TCP/IP |
| komunikacioni servis | SNMP mrežni administrator, Ethernet TCP/IP |
| maksimalna veličina podataka | 256 kB |
| maksimalna veličina podataka | 32634 %Mi |
| maximum tap links length | <15 m serijska veza neizolovano character mode segment |
| maximum tap links length | <15 m serijska veza neizolovano Modbus segment |
| maximum tap links length | <40 m serijska veza izolovano character mode segment |
| maximum tap links length | <40 m serijska veza izolovano Modbus segment |
| broj uređaja | 2 point to point character mode |
| broj uređaja | 2 point to point Modbus |
| execution time per instruction | 0.12 µs Bulove promenljive |
| execution time per instruction | 0.17 µs duple reči |
| execution time per instruction | 0.25 µs reči |
| execution time per instruction | 1.16 µs realni brojevi sa pokretnim zarezom |
| upravljački parametri | jedan CRC na svaki paket podatka (RTU) Modbus |
| upravljački parametri | jedan LRC na svaki paket podatka (ASCII) character mode |
| upravljački parametri | jedan LRC na svaki paket podatka (ASCII) Modbus |
| broj adresa | 0-248 za character mode |
| broj adresa | 0-248 za Modbus |
| broj instrukcija po ms | 6.4 Kinst/ms 65 % Bulove promenljive + 35 % fiksna aritmetika |
| broj instrukcija po ms | 8.1 Kinst/ms 100 % Bulove promenljive |
| Ethernet port | 10BASE-T/100BASE-TX |
| dužina magistrale | 0-10 m serijska veza neizolovano character mode segment |
| dužina magistrale | 0-10 m serijska veza neizolovano Modbus segment |
| dužina magistrale | 0-1000 m serijska veza izolovano character mode segment |
| dužina magistrale | 0-1000 m serijska veza izolovano Modbus segment |
| dužina magistrale | 0-15 m character mode point to point |
| dužina magistrale | 0-15 m Modbus point to point |
| opis memorije | isporučena memorija kartica (BMXRMS008MP) rezervnu kopiju programa, konstanti, simbola i podataka |
| opis memorije | interni RAM 4096 kB |
| opis memorije | interni RAM 256 kB podatke |
| opis memorije | interni RAM 3584 kB programske konstante i simbole |
| opis memorije | isporučena memorija kartica (BMXRMS008MP) aktivaciju standardnog veb servera, klasa B10 |
| upravljački kanali | programabilne petlje |
| OKRUžENJE | |
|---|---|
| Temperatura okoline za rad uređaja | 0-60 °C |
| Standardi | EN 61131-2 |
| Standardi | EN 61000-6-4 |
| Standardi | EN 61000-6-2 |
| Standardi | EN 61010-2-201 |
| direktive | 2014/35/EU - low voltage directive |
| direktive | 2014/30/EU - electromagnetic compatibility |
| direktive | 2012/19/EU - WEEE directive |
| relativna vlažnost | 10-95 % bez kondenzacije |
| Tretman zaštite | TC |
| IP stepen zaštite | IP20 |
| ODRžIVOST PONUDE | |
|---|---|
| Informacije o RoHS izuzecima | Da |
| Bez žive | Da |
| Izjava o zaštiti okoliša | ENVPEP070204EN |
| Status održive ponude | Green Premium proizvod |
| Propis REACh | referenca ne sadrži SVHC iznad propisanog praga |
| WEEE | Ovaj proizvod je na tržištima Evropske unije neophodno odložiti u skladu sa specifičnim smernicama za prikupljanje otpada i nikako ne sme da dospe u kontejnere za otpatke. |
| RoHS regulativa za Kinu | X |
| Profil cirkularnosti | ENVEOLI0702004EN |
| EU RoHS direktiva | Proaktivna usaglašenost (proizvod nije u zakonskom okviru direktive EU RoHS) |
| UGOVORNA GARANCIJA | |
|---|---|
| Garancija | 18 months |

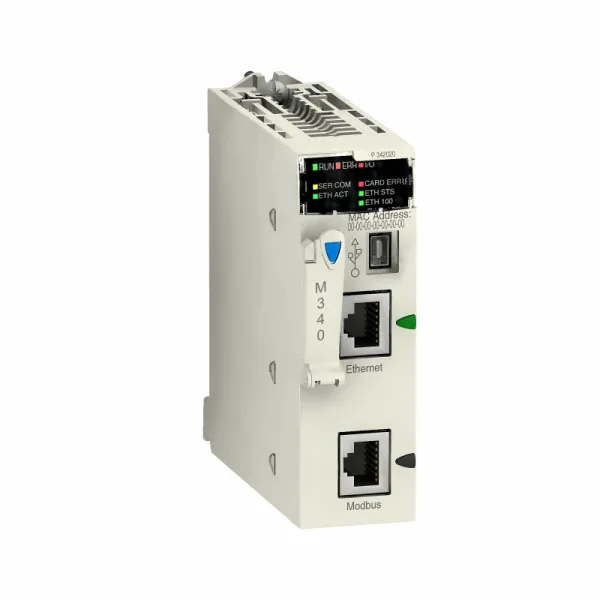

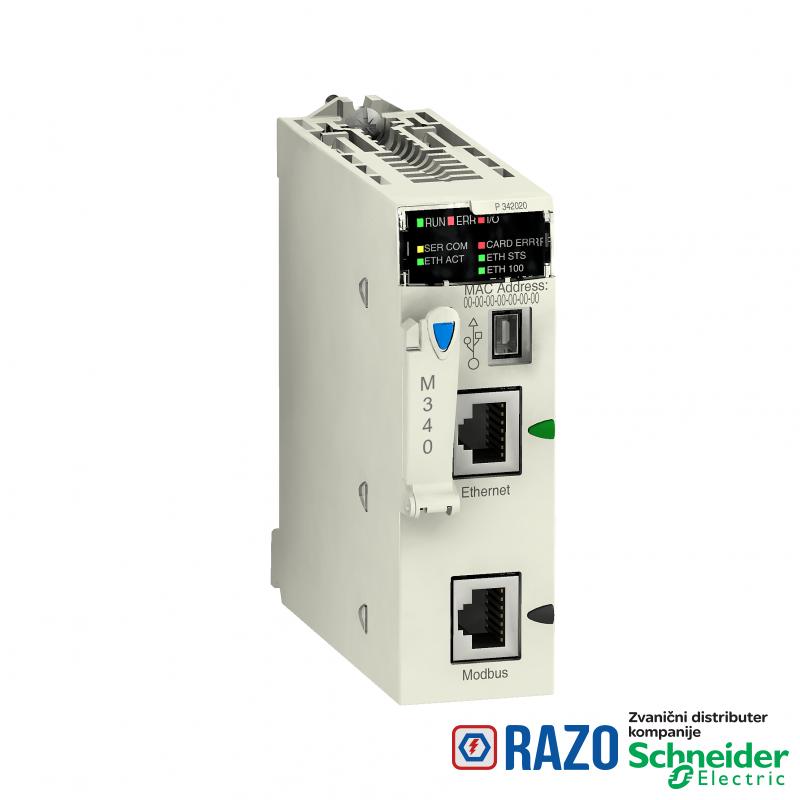

Ovaj procesorski modul deo je linije Modicon M340 i ponude programabilnih kontrolera za automatizaciju (PAC). Omogućava maksimalna 4 reka, 1024 ulaza-izlaza, a kapacitet memorijske opreme je jednak 4096 KB. Na prednjem panelu ima sigurnosni vijak za zaključavanje modula u slotu, ekranski blok koji uključuje 8 LED-ova, mini B USB konektor za programski terminal, slot opremljen flash memorijskom karticom. Takođe ima RJ45 konektor za povezivanje na Ethernet Modbus/TCP mrežu i RJ45 konektor za Modbus serijsku vezu ili vezu za režim karakteristika (RS 232C/RS 485, 2-žice, neizolovane). Ovaj procesor se isporučuje standardno sa SD (Secure Digital) fleš memorijskom karticom namenjenom za pravljenje rezervnih kopija dve oblasti memorije na procesorskom modulu unutrašnjeg RAM-a, programa, simbola i komentara oblasti, i konstante oblasti. Podaci se automatski čuvaju dupliranjem, kada se PLC isključi. Istovremeno, povraćaj podataka je transparentan za korisnika pri vraćanju napajanja. Težina je 0,205kg. Ovaj procesorski modul je kompatibilan sa programabilnim logičkim kontrolerima Modicon M340 (PLC). Isporučuje se u 2 paketa (PCE i SO2 tipovi). Kompaktni Modicon M340 nudi fleksibilnost i integrisane funkcije. U srcu procesa, on vam pruža plug and work rešenja sa uređajima kompanije Schneider Electric i trećih strana.
