OSNOVNE INFORMACIJE

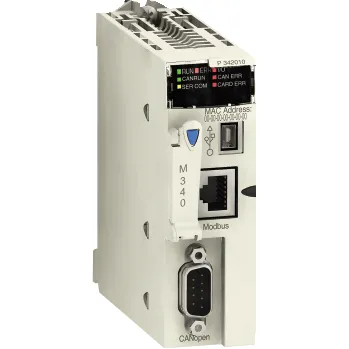

Grupa proizvoda	Modicon M340 platforma za automatizaciju
broj rekova	4
Tip proizvoda ili komponente	modul procesora
analogni I/O kapacitet procesora	256 I/O konfiguracija sa više rekova
analogni I/O kapacitet procesora	66 I/O konfiguracija sa jednim rekom
broj slotova	11
nadzor	dijagnostika brojača Modbus
nadzor	event brojači Modbus
broj posebnih kanala za aplikacije	36
broj podržanih digitalnih I/O	1024 I/O konfiguracija sa više rekova
broj podržanih digitalnih I/O	704 I/O konfiguracija sa jednim rekom

DOPUNSKE INFORMACIJE
broj uređaja po segmentu	0-32 (character mode)
broj uređaja po segmentu	0-32 (Modbus)
broj uređaja po segmentu	0-16 za <205 m (CANopen)
broj uređaja po segmentu	0-32 za <185 m (CANopen)
broj uređaja po segmentu	0-64 za <160 m (CANopen)
integrisani načini povezivanja	neizolovana serijska veza RJ45 character mode, način prenosa: asinhroni u osnovnom opsegu, RS232C, način prenosa: 2 upredene oklopljene parice pri 0.3...19.2 kbit/s full duplex
integrisani načini povezivanja	neizolovana serijska veza RJ45 character mode, način prenosa: asinhroni u osnovnom opsegu, RS485, način prenosa: 1 oklopljena upredena parica pri 0.3...19.2 kbit/s half duplex
integrisani načini povezivanja	neizolovana serijska veza RJ45, master/slave Modbus, RTU/ASCII, način prenosa: asinhroni u osnovnom opsegu, RS232C, način prenosa: 1 oklopljena upredena parica pri 0.3...19.2 kbit/s half duplex
integrisani načini povezivanja	neizolovana serijska veza RJ45, master/slave Modbus, RTU/ASCII, način prenosa: asinhroni u osnovnom opsegu, RS485, način prenosa: 1 oklopljena upredena parica pri 0.3...19.2 kbit/s half duplex
integrisani načini povezivanja	USB port pri 12 Mbit/s
integrisani načini povezivanja	CANopen master bus SUB-D 9, način prenosa: 2 upredene oklopljene parice pri 20 kbit/s...1 Mbit/s
statusne LED lampice	integrisani bus mašine/instalacije je funkcionalan CAN RUN): 1 LED (zelena)
statusne LED lampice	procesor u radu (RUN): 1 LED (zelena)
statusne LED lampice	I/O greška modula (I/O): 1 LED (crvena)
statusne LED lampice	greška integrisanog bus-a mašine/instalacije (CAN ERR): 1 LED (crvena)
statusne LED lampice	greška(u) memorijske kartice (CARD ERR): 1 LED (crvena)
statusne LED lampice	greška procesora ili sistema (ERR): 1 LED (crvena)
statusne LED lampice	aktivnost na Modbus-u (SER COM): 1 LED (žuta)
komunikacioni procesor	2 Ethernet komunikacioni modul
komunikacioni procesor	4 AS-Interface modul
zahtevi	1 K bajtova podataka po zahtevu character mode
zahtevi	252 bajtova podataka po RTU zahtevu Modbus
zahtevi	504 bajtova podataka po ASCII zahtevu Modbus
napajanje	interno napajanje putem reka
podrazumevana veličina podataka	1024 %MWi internih reči "located" internih podataka
podrazumevana veličina podataka	256 %Kwi reči konstanti "located" internih podataka
podrazumevana veličina podataka	512 %Mi "located" internih bitova
brzina prenosa	1 Mbit/s 0-20 m 0-0.6 m
brzina prenosa	125 kbit/s 0-500 m 0-10 m
brzina prenosa	20 kbit/s 0-2500 m 0-300 m
brzina prenosa	250 kbit/s 0-250 m 0-10 m
brzina prenosa	50 kbit/s 0-1000 m 0-120 m
brzina prenosa	500 kbit/s 0-100 m 0-10 m
brzina prenosa	800 kbit/s 0-40 m 0-6 m
označavanje	CE
potrošnja struje	90 mA pri 24 V DC
Masa proizvoda	0.21 kg
struktura aplikacije	bez pomoćnog zadatka
struktura aplikacije	1 ciklični/periodični master zadatak
struktura aplikacije	1 periodični brzi zadatak
struktura aplikacije	64 event zadatka
vreme izvršavanja operacija	0.13 milisekundi za brzi zadatak
vreme izvršavanja operacija	0.7 milisekundi za master zadatak
komunikacioni servis	upravljanje mrežom (NMT) CANopen
komunikacioni servis	Process Data Object (PDO) CANopen
komunikacioni servis	Service Data Object (SDO) CANopen
komunikacioni servis	specijalne funkcije (SYNC, EMCY, TIME) CANopen
maksimalna veličina podataka	256 kB "unlocated" internih podataka
maksimalna veličina podataka	32634 %Mi "located" internih bitova
maximum tap links length	<15 m serijska veza neizolovano character mode segment
maximum tap links length	<15 m serijska veza neizolovano Modbus segment
maximum tap links length	<40 m serijska veza izolovano character mode segment
maximum tap links length	<40 m serijska veza izolovano Modbus segment
broj uređaja	2 point to point character mode
broj uređaja	2 point to point Modbus
execution time per instruction	0.12 µs Bulove promenljive
execution time per instruction	0.17 µs duple reči
execution time per instruction	0.25 µs reči
execution time per instruction	1.16 µs realni brojevi sa pokretnim zarezom
upravljački parametri	jedan CRC na svaki paket podatka (RTU) Modbus
upravljački parametri	jedan LRC na svaki paket podatka (ASCII) character mode
upravljački parametri	jedan LRC na svaki paket podatka (ASCII) Modbus
tip magistrale	CANopen M20 DS 301 V4.02 uređaji povezani u daisy chain ili na otcepnu kutiju CSMA/CA
tip magistrale	CANopen M20 DS 303-2 uređaji povezani u daisy chain ili na otcepnu kutiju CSMA/CA
tip magistrale	CANopen M20 DS 405 uređaji povezani u daisy chain ili na otcepnu kutiju CSMA/CA
broj adresa	0-248 za character mode
broj adresa	0-248 za Modbus
broj instrukcija po ms	6.4 Kinst/ms 65 % Bulove promenljive + 35 % fiksna aritmetika
broj instrukcija po ms	8.1 Kinst/ms 100 % Bulove promenljive
kontrola kretanja	nezavisna osa CANopen
broj slave uređaja	63 CANopen
dužina magistrale	0-10 m serijska veza neizolovano character mode segment
dužina magistrale	0-10 m serijska veza neizolovano Modbus segment
dužina magistrale	0-1000 m serijska veza izolovano character mode segment
dužina magistrale	0-1000 m serijska veza izolovano Modbus segment
dužina magistrale	0-15 m character mode point to point
dužina magistrale	0-15 m Modbus point to point
opis memorije	isporučena memorija kartica (BMXRMS008MP) rezervnu kopiju programa, konstanti, simbola i podataka
opis memorije	interni RAM 4096 kB
opis memorije	interni RAM 256 kB podatke
opis memorije	interni RAM 3584 kB programske konstante i simbole
upravljački kanali	programabilne petlje

OKRUžENJE
Temperatura okoline za rad uređaja	0-60 °C
Standardi	EN 61131-2
Standardi	EN 61000-6-4
Standardi	EN 61000-6-2
Standardi	EN 61010-2-201
direktive	2014/35/EU - low voltage directive
direktive	2014/30/EU - electromagnetic compatibility
direktive	2012/19/EU - WEEE directive
relativna vlažnost	10-95 % bez kondenzacije
Tretman zaštite	TC
IP stepen zaštite	IP20

ODRžIVOST PONUDE
Informacije o RoHS izuzecima	Da
Bez žive	Da
Izjava o zaštiti okoliša	ENVPEP070204EN
Status održive ponude	Green Premium proizvod
Propis REACh	referenca ne sadrži SVHC iznad propisanog praga
WEEE	Ovaj proizvod je na tržištima Evropske unije neophodno odložiti u skladu sa specifičnim smernicama za prikupljanje otpada i nikako ne sme da dospe u kontejnere za otpatke.
RoHS regulativa za Kinu	X
Profil cirkularnosti	ENVEOLI0702004EN
EU RoHS direktiva	Proaktivna usaglašenost (proizvod nije u zakonskom okviru direktive EU RoHS)
