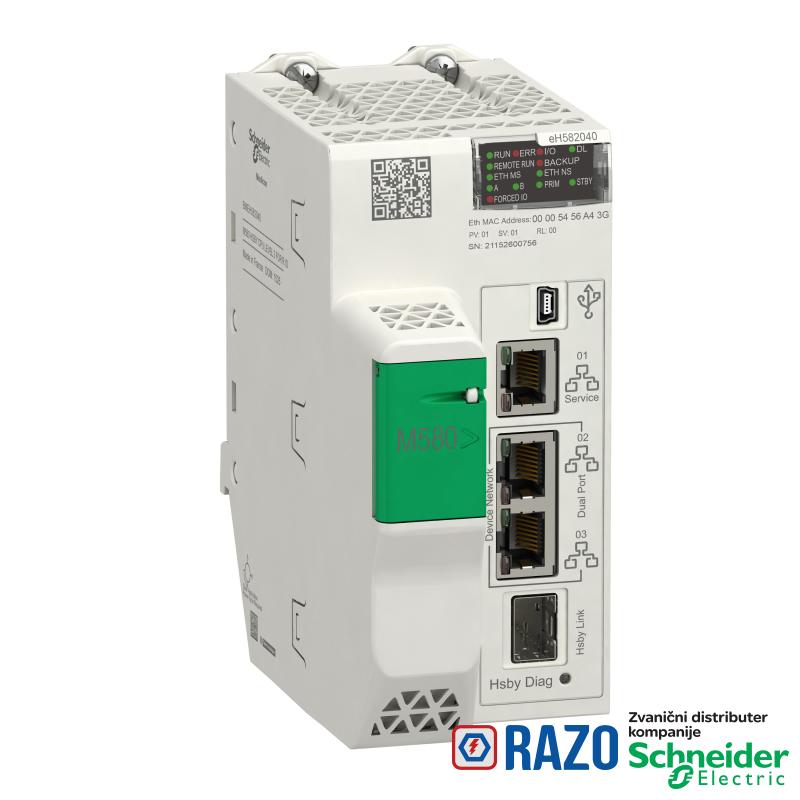

Redundantni HSBY procesorski modul M580 - nivo 2 - udaljeni I/O
011-397-7504, 011-397-7505
Ponedeljak - Petak od
8:00 do 16:00
| OSNOVNE INFORMACIJE | |
|---|---|
| Grupa proizvoda | Modicon M580 |
| Tip proizvoda ili komponente | redundant processor module |
| DOPUNSKE INFORMACIJE | |
|---|---|
| MTBF pouzdanost | 600000 H |
| broj distribuirane opreme | 64 |
| komunikacioni procesor | 2 Ethernet komunikacioni modul |
| komunikacioni procesor | 8 AS-Interface modul |
| Komunikacioni servis | DIO skeniranje |
| Komunikacioni servis | RIO skeniranje |
| broj rekova | 1 |
| označavanje | CE |
| potrošnja struje | 270 mA pri 24 V DC |
| struktura aplikacije | 1 periodični brzi zadatak |
| struktura aplikacije | 1 ciklični/periodični master zadatak |
| broj udaljenih I/O stanica | 8 - 2 rek(a) po X80 remote drop |
| integrisani načini povezivanja | 1 Ethernet TCP/IP za servisni port |
| integrisani načini povezivanja | 2 Ethernet TCP/IP za mrežni uređaj |
| integrisani načini povezivanja | USB tip mini B |
| integrisani načini povezivanja | 1 Ethernet za HSBY port |
| specifični I/O za aplikaciju | brojač |
| specifični I/O za aplikaciju | precizno vremensko beleženje ulazne veličine |
| specifični I/O za aplikaciju | serijska veza |
| specifični I/O za aplikaciju | HART |
| specifični I/O za aplikaciju | upravljanje servo osama |
| specifični I/O za aplikaciju | SSI enkoder |
| broj instrukcija po ms | 7.5 Kinst/ms 65 % Bulove promenljive + 35 % fiksna aritmetika |
| broj instrukcija po ms | 10 Kinst/ms 100 % Bulove promenljive |
| upravljački kanali | programabilne petlje |
| opis memorije | proširiv fleš, 4 GB za skladištenje podataka |
| opis memorije | integrisani RAM, 10 kB za sistemsku memoriju |
| opis memorije | integrisani RAM, 8 MB za program |
| opis memorije | integrisani RAM, 768 kB za podatke |
| provera | upravljanje procesom |
| OKRUžENJE | |
|---|---|
| Sertifikacija proizvoda | CE |
| Sertifikacija proizvoda | CSA |
| Sertifikacija proizvoda | RCM |
| Sertifikacija proizvoda | Merchant Navy |
| Sertifikacija proizvoda | UL |
| Sertifikacija proizvoda | EAC |
| Temperatura okoline za rad uređaja | 0-60 °C |
| Standardi | EN 61131-2 |
| Standardi | EN 61000-6-4 |
| Standardi | EN 61000-6-2 |
| Standardi | EN 61010-2-201 |
| statusne LED lampice | procesor u radu (RUN): 1 LED (zelena) |
| statusne LED lampice | greška procesora ili sistema (ERR): 1 LED (crvena) |
| statusne LED lampice | I/O greška modula (I/O): 1 LED (crvena) |
| statusne LED lampice | preuzimanje u toku (DL): 1 LED (zelena) |
| statusne LED lampice | greška memorijske kartice ili CPU fleša (BACKUP): 1 LED (crvena) |
| statusne LED lampice | ETH MS (status Ethernet porta za konfiguraciju): 1 LED (zelena/crvena) |
| statusne LED lampice | Eth NS (status Ethernet mreže): 1 LED (zelena/crvena) |
| statusne LED lampice | peer processor running (REMOTE RUN): 1 LED (zelena) |
| statusne LED lampice | processor ID set to A (A): 1 LED (zelena) |
| statusne LED lampice | processor ID set to B (B): 1 LED (zelena) |
| statusne LED lampice | processor acting as Primary (PRIM): 1 LED (zelena) |
| statusne LED lampice | processor acting as Standby (STBY): 1 LED (zelena) |
| statusne LED lampice | I/O values overrided by user (FORCED IO): 1 LED (zelena) |
| statusne LED lampice | Hot standby link status (Hsby Diag): 1 LED (zelena) |
| napajanje | interno napajanje putem reka |
| otpornost na udare | 30 gn |
| otpornost na vibracije | 3 gn |
| Masa proizvoda | 0.849 kg |
| direktive | 2014/35/EU - low voltage directive |
| direktive | 2014/30/EU - electromagnetic compatibility |
| direktive | 2012/19/EU - WEEE directive |
| Temperatura okoline za skladištenje | -40-85 °C |
| relativna vlažnost | 5-95 % pri 55-55 °C bez kondenzacije |
| nadmorska visina za rad uređaja | 0...2000 m |
| nadmorska visina za rad uređaja | 2000...5000 m sa faktorom smanjenja karakteristika |
| IP stepen zaštite | IP20 |
| ODRžIVOST PONUDE | |
|---|---|
| Informacije o RoHS izuzecima | Da |
| Bez žive | Da |
| Izjava o zaštiti okoliša | ENVPEP1312016EN_V3.pdf |
| Status održive ponude | Green Premium proizvod |
| Propis REACh | referenca ne sadrži SVHC iznad propisanog praga |
| WEEE | Ovaj proizvod je na tržištima Evropske unije neophodno odložiti u skladu sa specifičnim smernicama za prikupljanje otpada i nikako ne sme da dospe u kontejnere za otpatke. |
| RoHS regulativa za Kinu | X |
| Profil cirkularnosti | ENVEOLI1312016EN |
| EU RoHS direktiva | Proaktivna usaglašenost (proizvod nije u zakonskom okviru direktive EU RoHS) |
Ovaj redundantni procesor je deo linije Modicon M580, ponude programabilnih kontrolera za automatizaciju (PAC) i bezbednosnih programabilnih logičkih kontrolera (PLC) sa ugrađenim Ethernetom. Proizvod nudi maksimalno 8 daljinskih konfiguracija reka sa do 8192 diskretnih ulazno-izlaznih kanala i 2048 analognih ulazno-izlaznih kanala. Platforma za automatizaciju Modicon M580 usaglašena je sa TC zahtevima (za sve klime) i može da radi na temperaturama od 0 °C do +60 °C/32°F do 140°F. Ovaj kontroler može pomoći proizvođačima hibrida da postignu bolji, merljiviji, raniji povrat ulaganja i do 100% na ulaganja u projekat za manje od tri meseca. Opremljen je sa 1 Ethernet portom za servis, 2 Ethernet porta za prstenastu udaljenu I/O mrežu (samo rekovi za daljinski ulaz) i 1 USB tip mini B za programsku konzolu. Ima integrisani RAM od 8 MB za program, 768kb za podatke, 10kb za sistemsku memoriju i proširiv flash od 4 GB za skladištenje podataka. Ima IP20 zaštitu i nudi 644261 sata MTBF. Novi sivi dizajn namenjen je za ovaj modul sa težinom od 0,849kg i novim dimenzijama 64x130x135mm. Ovaj modul ispunjava potrebe aplikacija u transportu, vode i otpadne vode, pakovanoj robi široke potrošnje, rudarstvu, proizvodnji energije, energetici, naftnpj industriji i data centrima. Ovaj proizvod je u skladu sa CE, UL, CSA, RCM, EAC i UKCA standardima i sertifikovan je za primenu u proizvodnji električne energije, trgovačkoj mornarici, železnici i opasnim oblastima. RJ45 (490NAC0100) i FO singlmode (490NAC0201) konektori mogu se koristiti sa ovim redundantnim cpu. CPU mora da se instalira u rekovske slotove koje su označene sa 00 i 01, sa 2 vijka na vrhu CPU da bi se modul održao na reku. Ovaj proizvod može da se koristi u kombinaciji sa Modicon X80 (U/I, pozadina, kabl) i radi sa programskim softverom EcoStruxure Control Expert. Modicon M580 poboljšava pouzdanost i održivost, kao i produktivnost sa visokim performansama i povećava operativnu profitabilnost zahvaljujući efikasnom pristupu podacima.
