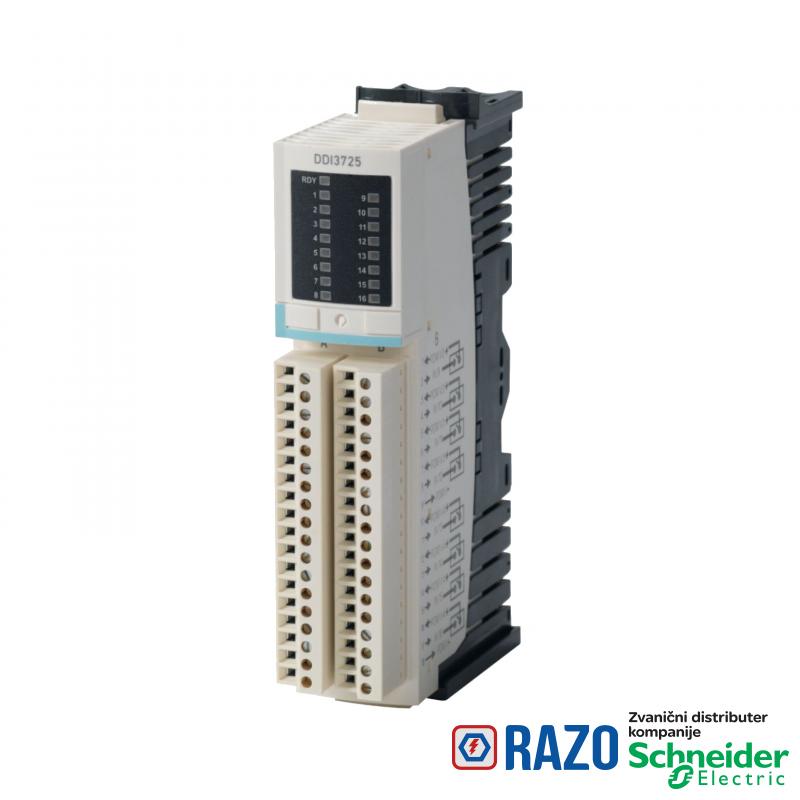

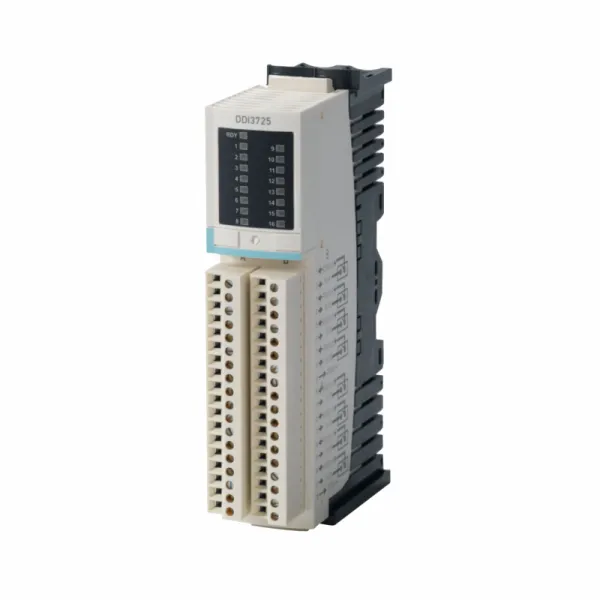

OSNOVNE INFORMACIJE
Grupa proizvoda	Modicon STB distribuirani I/O
napon digitalnog ulaza	24 V
tip napona digitalnog ulaza	DC
Tip proizvoda ili komponente	set osnovnog digitalnog ulaza
broj digitalnog ulaza	16
sastav seta	STBXTS1180, 18-vijčanih priključaka
sastav seta	STBDDI3725 modul
sastav seta	STBXBA3000 baza

DOPUNSKE INFORMACIJE
izolacija između kanala i magistrale podataka	1500 V tokom 1 minuta
zamena uređaja kada instalacija nije pod naponom	da
Visina	18.4 mm
statusne LED lampice	status modula (RDY): 1 LED (zelena)
statusne LED lampice	status kanala (IN1 do IN16): 1 LED po kanalu (zelena)
status kanala po zameni modula u radu	da za osnovne NIM
dopustivi napon	30 V
napajanje	distributivni modul
tip zaštite	zaštita napajanja integrisani osigurač na PDM vremensko kašnjenje 5 A
tip zaštite	zaštita ulaza ograničenje otpornikom
tip zaštite	zaštita od promene polariteta
potrošnja struje	100 mA pri 5 V DC za logička magistrala
struja digitalnog ulaza	4.5 mA
označavanje	CE
current state 0 guaranteed	<= 1.5 mA
Masa proizvoda	0.086 kg
current state 1 guaranteed	>= 2.5 mA
ograničenje napona ulaza	11...30 V u stanju 1
ograničenje napona ulaza	-3...5 V u stanju 0
logika digitalnog ulaza	pozitivna
vreme odziva	2 ms OFF na ON
vreme odziva	2 ms ON na OFF
Širina	125 mm
Kategorija prenapona	II
Dubina	65.1 mm
Kompatibilnost proizvoda	I/O baza STBXBA3000
Kompatibilnost proizvoda	distributivni modul STBPDT3100/3105
[Us] nazivni napon	24 V DC

OKRUžENJE
Sertifikacija proizvoda	UL
Sertifikacija proizvoda	FM klasa 1 odeljak 2
Sertifikacija proizvoda	CSA
temperatura okoline za skladištenje	-40...185 °F bez smanjenja karakteristika
Standardi	EN/IEC 61131-2 tip 3
temperatura okoline za rad	-25-70 °C (bez smanjenja karakteristika)
otpornost na udare	30 gn za 11 milisekundi u skladu sa IEC 88 reference 2-27
otpornost na vibracije	3 gn pri 58-150 Hz na 35 x 7.5 mm simetrična DIN šina
otpornost na vibracije	5 gn pri 58-150 Hz na 35 x 15 mm simetrična DIN šina
otpornost na vibracije	+/-0.35 mm pri 10-58 Hz
IP stepen zaštite	IP20 u skladu sa EN 61131-2 klasa 1
stepen zaprljanosti	2 u skladu sa IEC 60664-1
temperatura okoline za skladištenje	-40-85 °C bez smanjenja karakteristika
relativna vlažnost	95-95 % pri 60-60 °C bez kondenzacije
Nadmorska visina za rad	<= 2000 m
temperatura okoline za rad	32...140 °F bez smanjenja karakteristika

ODRžIVOST PONUDE
Informacije o RoHS izuzecima	Da
Bez žive	Da
Izjava o zaštiti okoliša	ENVPEP1511012EN
Status održive ponude	Green Premium proizvod
Propis REACh	referenca sadrži SVHC iznad propisanog praga
WEEE	Ovaj proizvod je na tržištima Evropske unije neophodno odložiti u skladu sa specifičnim smernicama za prikupljanje otpada i nikako ne sme da dospe u kontejnere za otpatke.
RoHS regulativa za Kinu	X
Profil cirkularnosti	ENVEOLI1511012EN
EU RoHS direktiva	Proaktivna usaglašenost (proizvod nije u zakonskom okviru direktive EU RoHS)
