OSNOVNE INFORMACIJE
tip digitalnog izlaza	relej
funkcija digitalnog izlaza	2 NO/NC
Grupa proizvoda	Modicon STB distribuirani I/O
tip napona digitalnog izlaza	AC
tip napona digitalnog izlaza	DC
Tip proizvoda ili komponente	standardni digitalni izlazni pribor
napon digitalnog izlaza	24 V
napon digitalnog izlaza	115...230 V
broj digitalnih izlaza	2
sastav seta	STBXTS2110, 5-opružnih priključaka
sastav seta	STBXTS1100, 5-vijčanih priključaka
sastav seta	STBXBA3000 baza

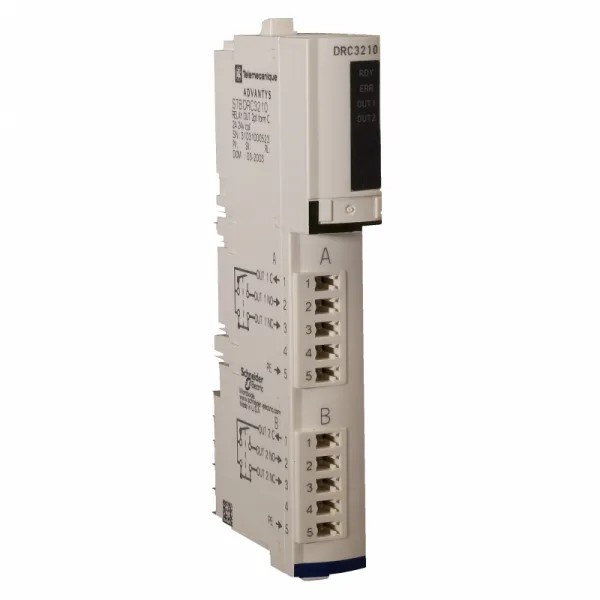

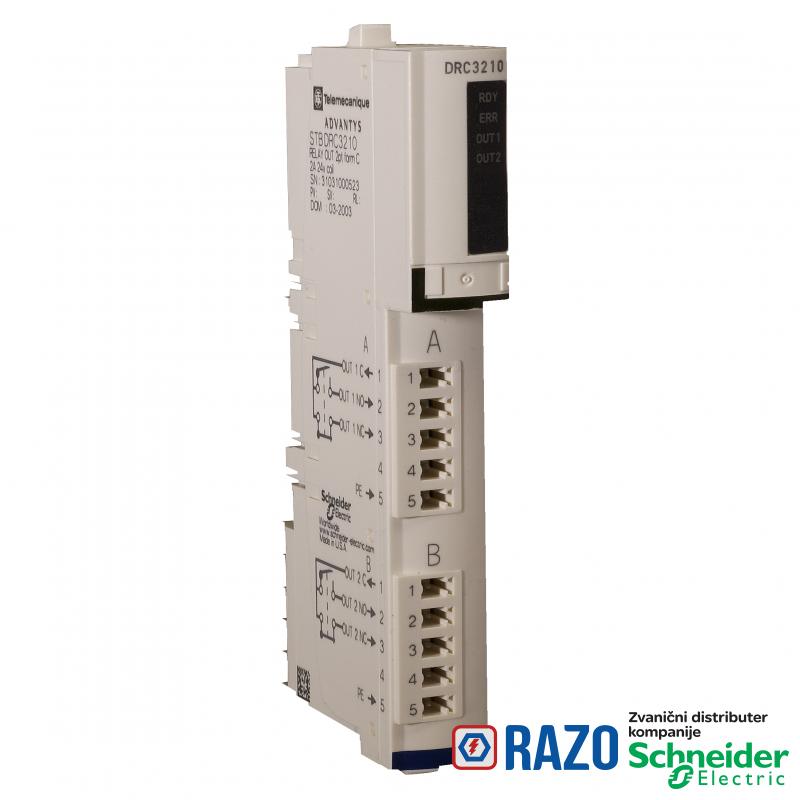

sastav seta	STBDRC3210 modul

DOPUNSKE INFORMACIJE
izolacija između kanala i magistrale podataka	1780 V tokom 1 minuta
zamena uređaja kada instalacija nije pod naponom	da
Visina	18.4 mm
preklopna moć u VA	600 VA rezistivno
reset	ručni reset COM greška
logika digitalnog izlaza	pozitivna ili negativna
statusne LED lampice	status modula (RDY): 1 LED (zelena)
statusne LED lampice	status kanala (OUT1 do OUT2): 1 LED po kanalu (zelena)
statusne LED lampice	grešku modula (ERR): 1 LED (crvena)
izolacija između magistrale podataka i aktuatora	1500 V tokom 1 minuta
električna trajnost	100000 ciklusa rezistivno
napon izlaza	20...250 V AC
napon izlaza	5...30 V DC
status kanala po zameni modula u radu	da za standardne NIM
napajanje	distributivni modul
vreme odziva	5.25 ms OFF na ON
vreme odziva	6.75 ms ON na OFF
tip zaštite	zaštita kalema integrisani osigurač na PDM vremensko kašnjenje 10 A
tip zaštite	zaštita od prenapona na izlazu GMOV
udarna struja	20 A 10 ms kapacitivno
potrošnja struje	55 mA pri 5 V DC za logička magistrala
označavanje	CE
Masa proizvoda	0.13 kg
struja digitalnog izlaza	2000 mA
status povratka izlaza na prvobitno stanje	stanje 0 osnovni NIM-ovi
status povratka izlaza na prvobitno stanje	korisnički podesivo standardi NIM-ovi
izolacija između kanala	500 V tokom 1 minuta
mehanička trajnost	1000000 ciklusa
minimalno opterećenje	50 mA
Širina	128.3 mm
Kategorija prenapona	II
Dubina	70 mm
Kompatibilnost proizvoda	I/O baza STBXBA2000
Kompatibilnost proizvoda	distributivni modul STBPDT3100/3105
[Us] nazivni napon	24 V DC

OKRUžENJE
Sertifikacija proizvoda	FM klasa 1 odeljak 2
Sertifikacija proizvoda	CSA
Sertifikacija proizvoda	UL
temperatura okoline za skladištenje	-40...185 °F bez smanjenja karakteristika
Standardi	EN/IEC 61131-2
temperatura okoline za rad	0-60 °C (bez smanjenja karakteristika)
otpornost na udare	30 gn za 11 milisekundi u skladu sa IEC 88 reference 2-27
otpornost na vibracije	3 gn pri 58-150 Hz na 35 x 7.5 mm simetrična DIN šina
otpornost na vibracije	5 gn pri 58-150 Hz na 35 x 15 mm simetrična DIN šina
otpornost na vibracije	+/-0.35 mm pri 10-58 Hz
IP stepen zaštite	IP20 u skladu sa EN 61131-2 klasa 1
stepen zaprljanosti	2 u skladu sa IEC 60664-1
temperatura okoline za skladištenje	-40-85 °C bez smanjenja karakteristika
relativna vlažnost	95-95 % pri 60-60 °C bez kondenzacije
Nadmorska visina za rad	<= 2000 m
temperatura okoline za rad	32...140 °F bez smanjenja karakteristika

ODRžIVOST PONUDE
Informacije o RoHS izuzecima	Da
Bez žive	Da
Izjava o zaštiti okoliša	ENVPEP1511012EN
Status održive ponude	Green Premium proizvod
Propis REACh	referenca sadrži SVHC iznad propisanog praga
WEEE	Ovaj proizvod je na tržištima Evropske unije neophodno odložiti u skladu sa specifičnim smernicama za prikupljanje otpada i nikako ne sme da dospe u kontejnere za otpatke.
RoHS regulativa za Kinu	X
Profil cirkularnosti	ENVEOLI1511012EN
EU RoHS direktiva	Proaktivna usaglašenost (proizvod nije u zakonskom okviru direktive EU RoHS)
