OSNOVNE INFORMACIJE
Grupa proizvoda	Modicon STB distribuirani I/O
napon digitalnog ulaza	24 V
tip napona digitalnog ulaza	DC

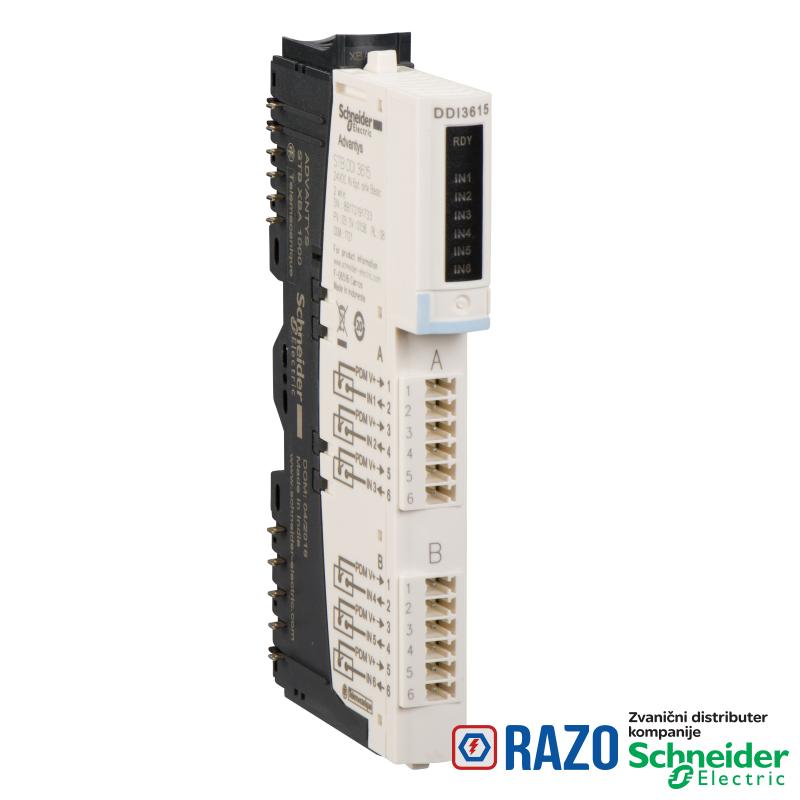

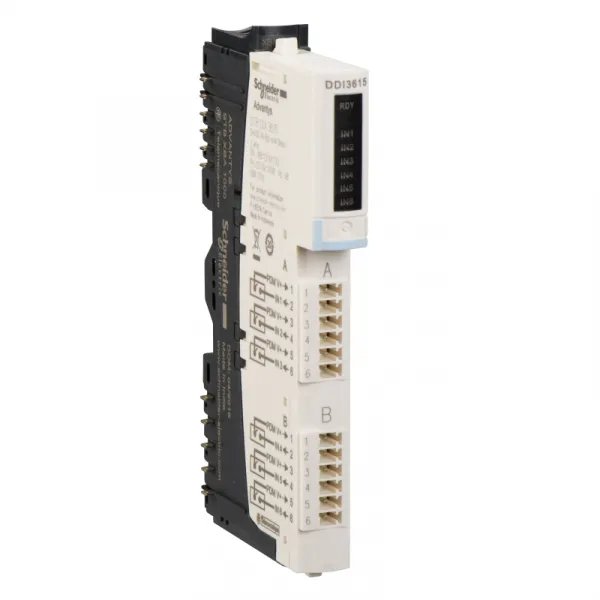

Tip proizvoda ili komponente	set osnovnog digitalnog ulaza
broj digitalnog ulaza	6
sastav seta	STBXTS1100, 6-vijčanih priključaka
sastav seta	STBDDI3615 modul
sastav seta	STBXBA1000 baza
sastav seta	STBXTS2100, 6-opružnih priključaka

DOPUNSKE INFORMACIJE
izolacija između kanala i magistrale podataka	1500 V tokom 1 minuta
zamena uređaja kada instalacija nije pod naponom	da
Visina	18.4 mm
apsolutni maksimalni napon	56 V 1.3 ms
statusne LED lampice	status modula (RDY): 1 LED (zelena)
statusne LED lampice	status kanala (IN1 do IN6): 1 LED po kanalu (zelena)
status kanala po zameni modula u radu	da za osnovne NIM
dopustivi napon	30 V
napajanje	distributivni modul
tip zaštite	zaštita napajanja integrisani osigurač na PDM vremensko kašnjenje 5 A
tip zaštite	zaštita ulaza ograničenje otpornikom
tip zaštite	zaštita od promene polariteta
potrošnja struje	45 mA pri 5 V DC za logička magistrala
struja digitalnog ulaza	4.5 mA
označavanje	CE
current state 0 guaranteed	<= 0.5 mA
Masa proizvoda	0.112 kg
current state 1 guaranteed	>= 2.5 mA
ograničenje napona ulaza	15...30 V u stanju 1
ograničenje napona ulaza	-3...5 V u stanju 0
logika digitalnog ulaza	pozitivna
vreme odziva	5.25 ms OFF na ON
vreme odziva	5.75 ms ON na OFF
Širina	125 mm
Kategorija prenapona	II
Dubina	65.1 mm
Kompatibilnost proizvoda	distributivni modul STBPDT3100/3105
Kompatibilnost proizvoda	I/O baza STBXBA1000
[Us] nazivni napon	24 V DC
input filtering	5 ms

OKRUžENJE
Sertifikacija proizvoda	UL
Sertifikacija proizvoda	FM klasa 1 odeljak 2
Sertifikacija proizvoda	CSA
temperatura okoline za skladištenje	-40...185 °F bez smanjenja karakteristika
Standardi	EN/IEC 61131-2 tip 1
temperatura okoline za rad	0-60 °C (bez smanjenja karakteristika)
otpornost na udare	30 gn za 11 milisekundi u skladu sa IEC 88 reference 2-27
otpornost na vibracije	3 gn pri 58-150 Hz na 35 x 7.5 mm simetrična DIN šina
otpornost na vibracije	5 gn pri 58-150 Hz na 35 x 15 mm simetrična DIN šina
otpornost na vibracije	+/-0.35 mm pri 10-58 Hz
IP stepen zaštite	IP20 u skladu sa EN 61131-2 klasa 1
stepen zaprljanosti	2 u skladu sa IEC 60664-1
temperatura okoline za skladištenje	-40-85 °C bez smanjenja karakteristika
relativna vlažnost	95-95 % pri 60-60 °C bez kondenzacije
Nadmorska visina za rad	<= 2000 m
temperatura okoline za rad	32...140 °F bez smanjenja karakteristika

ODRžIVOST PONUDE
Informacije o RoHS izuzecima	Da
Bez žive	Da
Izjava o zaštiti okoliša	ENVPEP1511012EN
Status održive ponude	Green Premium proizvod
Propis REACh	referenca sadrži SVHC iznad propisanog praga
WEEE	Ovaj proizvod je na tržištima Evropske unije neophodno odložiti u skladu sa specifičnim smernicama za prikupljanje otpada i nikako ne sme da dospe u kontejnere za otpatke.
RoHS regulativa za Kinu	X
Profil cirkularnosti	ENVEOLI1511012EN
EU RoHS direktiva	Proaktivna usaglašenost (proizvod nije u zakonskom okviru direktive EU RoHS)
