OSNOVNE INFORMACIJE
Grupa proizvoda	Modicon STB distribuirani I/O
tip filtera	niskopropusni ulazni filter 985 Hz

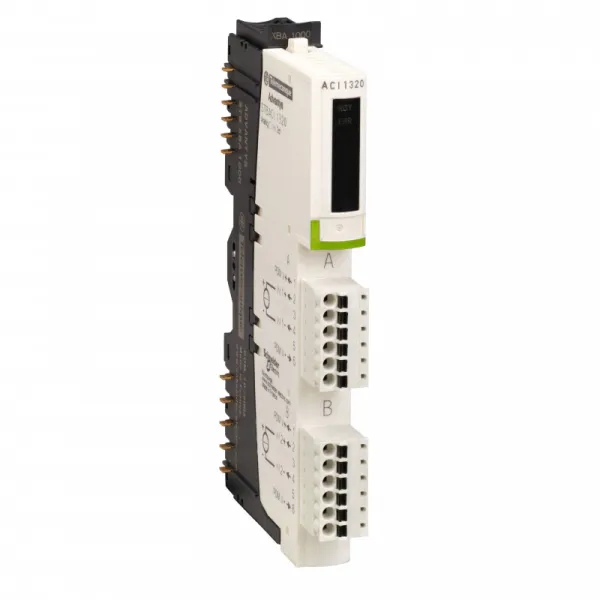

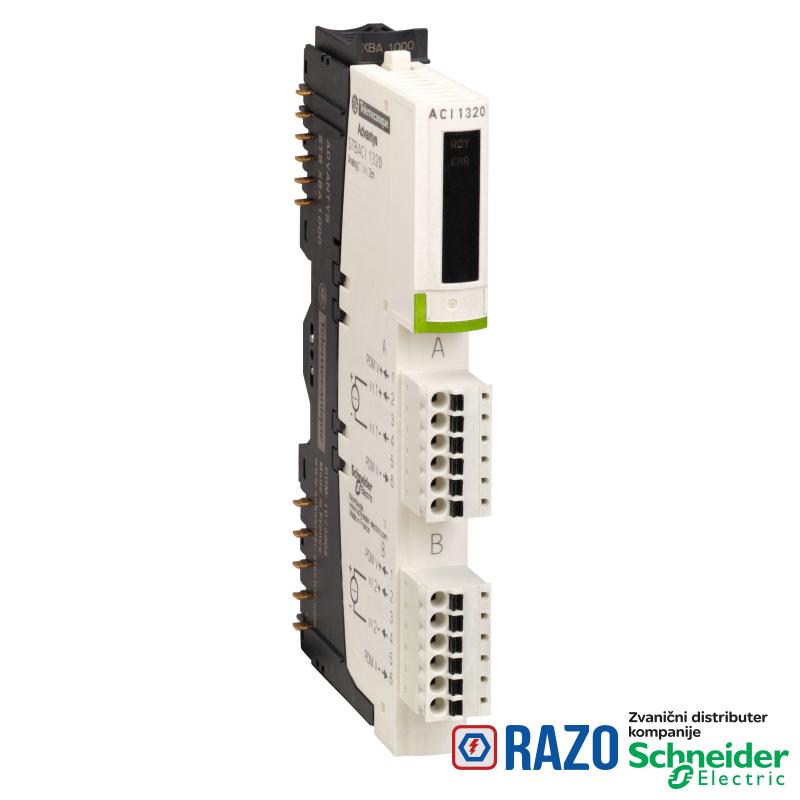

Tip proizvoda ili komponente	standardni analogni ulazni pribor
Broj analognih ulaza	4
rezolucija analognog ulaza	15 bitova + znak
sastav seta	STBXTS2100, 6-opružnih priključaka
sastav seta	STBXTS1100, 6-vijčanih priključaka
sastav seta	STBXBA2000 baza
sastav seta	STBACI0320 modul
tip analognog ulaza	struja 0...20 mA
tip analognog ulaza	struja 4...20 mA

DOPUNSKE INFORMACIJE
izolacija između kanala i magistrale podataka	1780 V tokom 1 minuta
zamena uređaja kada instalacija nije pod naponom	da
maximum supply current for sensors	25 mA po ulaznim kanalima
impedansa ulaza	250 Ohm
Visina	18.4 mm
izolacija između kanala i magistrale senzora	200 V
statusne LED lampice	status modula (RDY): 1 LED (zelena)
statusne LED lampice	grešku modula (ERR): 1 LED (crvena)
status kanala po zameni modula u radu	da za standardne NIM
integrisana linearnost	+/- 0.05 %FS
napajanje	distributivni modul
format podataka	IEC 61131-2
format podataka	EN 61131-2
potrošnja struje	95 mA pri 5 V DC za logička magistrala
označavanje	CE
status povratka izlaza na prvobitno stanje	stanje 0 osnovni NIM-ovi
status povratka izlaza na prvobitno stanje	korisnički podesivo standardi NIM-ovi
temperaturni drift	+/-0.005 %/°C
zahtev za adresiranje	8 ulaznih reči
apsolutna greška tačnosti	+/- 0.4 % od pune skale 25 °C
apsolutni maksimalni ulaz	25 mA/50 V DC
Tip zaštite	zaštita od kratkog spoja
vreme osvežavanja	10 milisekundi
Širina	128.3 mm
Kategorija prenapona	II
Dubina	70 mm
Kompatibilnost proizvoda	baza STBXBA2000
Kompatibilnost proizvoda	distributivni modul STBPDT3100/3105
[Us] nazivni napon	24 V DC

OKRUžENJE
Sertifikacija proizvoda	CSA
Sertifikacija proizvoda	UL
Sertifikacija proizvoda	FM klasa 1 odeljak 2
Sertifikacija proizvoda	ATEX Cat 3G
Sertifikacija proizvoda	C-Tick
temperatura okoline za skladištenje	-40...185 °F bez smanjenja karakteristika
Temperatura okoline za rad uređaja	-25-70 °C
otpornost na udare	30 gn za 11 milisekundi u skladu sa IEC 88 reference 2-27
otpornost na vibracije	+/-0.35 mm pri 10-58 Hz
otpornost na vibracije	3 gn pri 58-150 Hz na 35 x 7.5 mm simetrična DIN šina
otpornost na vibracije	5 gn pri 58-150 Hz na 35 x 15 mm simetrična DIN šina
IP stepen zaštite	IP20 u skladu sa EN 61131-2 klasa 1
stepen zaprljanosti	2 u skladu sa IEC 60664-1
temperatura okoline za skladištenje	-40-85 °C bez smanjenja karakteristika
relativna vlažnost	95-95 % pri 60-60 °C bez kondenzacije
Nadmorska visina za rad	<= 2000 m
temperatura okoline za rad	32...140 °F bez smanjenja karakteristika

ODRžIVOST PONUDE
Informacije o RoHS izuzecima	Da
Bez žive	Da
Izjava o zaštiti okoliša	ENVPEP1511012EN
Status održive ponude	Green Premium proizvod
Propis REACh	referenca sadrži SVHC iznad propisanog praga
WEEE	Ovaj proizvod je na tržištima Evropske unije neophodno odložiti u skladu sa specifičnim smernicama za prikupljanje otpada i nikako ne sme da dospe u kontejnere za otpatke.
RoHS regulativa za Kinu	X
Profil cirkularnosti	ENVEOLI1511012EN
EU RoHS direktiva	Proaktivna usaglašenost (proizvod nije u zakonskom okviru direktive EU RoHS)
