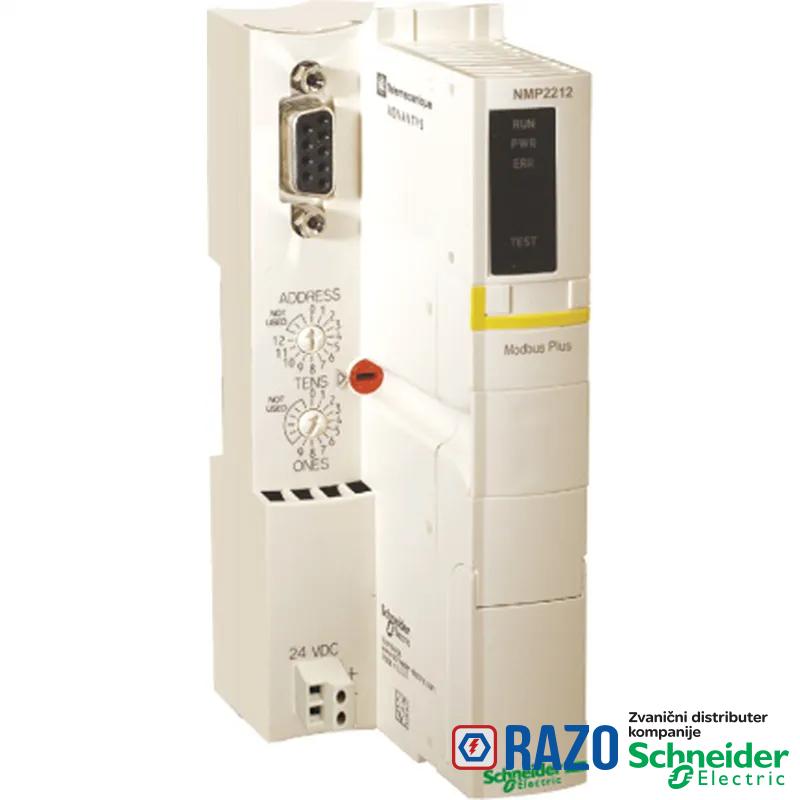

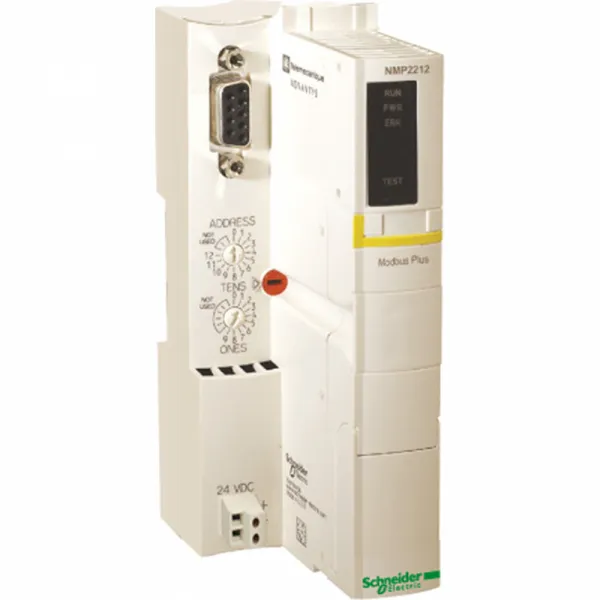

OSNOVNE INFORMACIJE
broj uređaja po segmentu	0-32 po segmentu
broj uređaja po segmentu	0-64 ceo segment
Grupa proizvoda	Modicon STB distribuirani I/O
broj segmenata	1 primarni, maksimalno 6 proširenja
brzina prenosa	1 Mbit/s za dužinu bus-a od 0-1800 m po segmentu sa 3 ripitera
brzina prenosa	1 Mbit/s za dužinu bus-a od 0-450 m po segmentu
Tip proizvoda ili komponente	standardni mrežni interfejs modul
strukturni tip	industrijski LAN
integrisani načini povezivanja	Modbus Plus u skladu sa modbus.org 9-pinski ženski SUB-D konektor 1 upredena parica (mreža)
integrisani načini povezivanja	Modbus Plus u skladu sa modbus.org HE-13 (RS232 port)
integrisani načini povezivanja	Modbus Plus u skladu sa modbus.org 8-pinski ženski (RS232 port)

DOPUNSKE INFORMACIJE
Visina	40 mm
broj adresibilnih I/O modula	0-32 po ostrvu
statusne LED lampice	stanje ostrva (RUN): 1 LED (zelena)
statusne LED lampice	napajanje (PWR): 1 LED (zelena)
statusne LED lampice	grešku modula (ERR): 1 LED (crvena)
statusne LED lampice	MB+: 1 LED (žuta)
statusne LED lampice	test režim: 1 LED (žuta)
napon izlaza	5.25 V DC (tolerancija: +/- 0.21 %) za logička magistrala
Komunikacioni servis	Global Data
Komunikacioni servis	peer cop komunikacija
Komunikacioni servis	peer to peer komunikacija
označavanje	CE
tip napajanja	SELV
struja ulaza	430 mA za napojno kolo
Masa proizvoda	0.145 kg
ograničenje napona napajanja	19.2-30 V
Maksimalna dovodna struja	700 A
Širina	128.3 mm
Kategorija prenapona	II
Dubina	70 mm
[Us] nazivni napon	24 V DC
nazivna izlazna struja	0.575 A pri 60-70 °C
nazivna izlazna struja	1.2 A

OKRUžENJE
Sertifikacija proizvoda	CSA
Sertifikacija proizvoda	UL
Sertifikacija proizvoda	FM klasa 1 odeljak 2
Sertifikacija proizvoda	C-Tick
Sertifikacija proizvoda	ATEX Cat 3G
temperatura okoline za rad	0-60 °C (bez smanjenja karakteristika)
temperatura okoline za rad	-25-70 °C (sa faktorom smanjenja karakteristika)
elektromagnetna kompatibilnost	otpornost na elektromagnetne smetnje u skladu sa IEC 61131-2
otpornost na udare	30 gn za 11 milisekundi u skladu sa IEC 88 reference 2-27
otpornost na vibracije	3 gn pri 58-150 Hz na 35 x 7.5 mm simetrična DIN šina
otpornost na vibracije	5 gn pri 58-150 Hz na 35 x 15 mm simetrična DIN šina
otpornost na vibracije	+/-0.35 mm pri 10-58 Hz
IP stepen zaštite	IP20 u skladu sa EN 61131-2 klasa 1
stepen zaprljanosti	2 u skladu sa IEC 60664-1
Temperatura okoline za skladištenje	-40-85 °C
relativna vlažnost	95-95 % pri 60-60 °C bez kondenzacije
Nadmorska visina za rad	<= 2000 m

ODRžIVOST PONUDE
WEEE	Ovaj proizvod je na tržištima Evropske unije neophodno odložiti u skladu sa specifičnim smernicama za prikupljanje otpada i nikako ne sme da dospe u kontejnere za otpatke.
EU RoHS direktiva	Nije primenljivo, izvan zakonskog okvira direktive EU RoHS
