OSNOVNE INFORMACIJE
tip digitalnog izlaza	tranzistorski
Grupa proizvoda	Modicon STB distribuirani I/O
tip napona digitalnog izlaza	DC

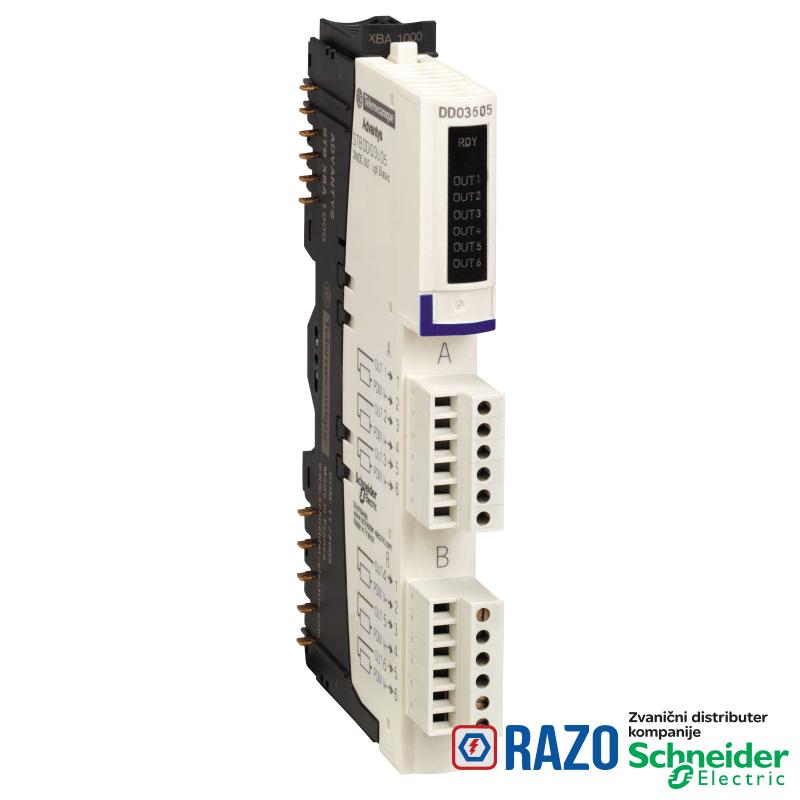

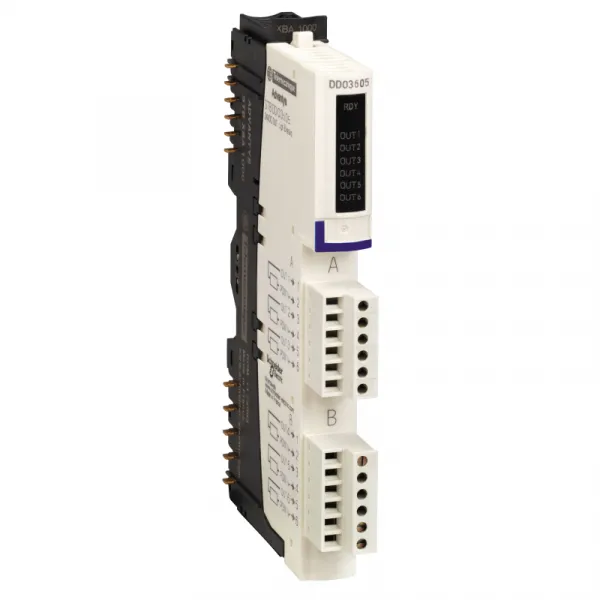

Tip proizvoda ili komponente	set osnovnog digitalnog izlaza
napon digitalnog izlaza	24 V
broj digitalnih izlaza	6
sastav seta	STBDDO3605 modul
sastav seta	STBXTS2100, 6-opružnih priključaka
sastav seta	STBXBA1000 baza
sastav seta	STBXTS1100, 6-vijčanih priključaka

DOPUNSKE INFORMACIJE
izolacija između kanala i magistrale podataka	1500 V tokom 1 minuta
zamena uređaja kada instalacija nije pod naponom	da
Visina	13.9 mm
reset	ručni ili automatski reset COM greška
apsolutni maksimalni napon	56 V 1.3 ms
logika digitalnog izlaza	pozitivna
statusne LED lampice	status modula (RDY): 1 LED (zelena)
statusne LED lampice	status kanala (OUT1 do OUT6): 1 LED po kanalu (zelena)
napon izlaza	19.2...30 V DC
status kanala po zameni modula u radu	ne za osnovne NIM
maximum load inductance	500 mH pri 4 Hz
napajanje	distributivni modul
vreme odziva	550 µs OFF na ON
vreme odziva	900 µs ON na OFF
tip zaštite	zaštita napajanja integrisani osigurač na PDM vremensko kašnjenje 5 A
tip zaštite	zaštita od promene polariteta
tip zaštite	zaštita od kratkog spoja
tip zaštite	termička zaštita od preopterećenja
udarna struja	2.5 A 0.5 ms
potrošnja struje	90 mA pri 5 V DC za logička magistrala
označavanje	CE
Masa proizvoda	0.114 kg
struja digitalnog izlaza	250 mA
Širina	128.3 mm
Kategorija prenapona	II
Dubina	70 mm
Kompatibilnost proizvoda	I/O baza STBXBA1000
Kompatibilnost proizvoda	distributivni modul STBPDT3100/3105
maximum leakage current	0.4 mA u stanju 0 30 V
[Us] nazivni napon	24 V DC
maximum load capacitance	50 µF

OKRUžENJE
Sertifikacija proizvoda	UL
Sertifikacija proizvoda	CSA
Sertifikacija proizvoda	FM klasa 1 odeljak 2
temperatura okoline za skladištenje	-40...185 °F bez smanjenja karakteristika
Standardi	EN/IEC 61131-2
temperatura okoline za rad	0-60 °C (bez smanjenja karakteristika)
otpornost na udare	30 gn za 11 milisekundi u skladu sa IEC 88 reference 2-27
otpornost na vibracije	3 gn pri 58-150 Hz na 35 x 7.5 mm simetrična DIN šina
otpornost na vibracije	5 gn pri 58-150 Hz na 35 x 15 mm simetrična DIN šina
otpornost na vibracije	+/-0.35 mm pri 10-58 Hz
IP stepen zaštite	IP20 u skladu sa EN 61131-2 klasa 1
stepen zaprljanosti	2 u skladu sa IEC 60664-1
temperatura okoline za skladištenje	-40-85 °C bez smanjenja karakteristika
relativna vlažnost	95-95 % pri 60-60 °C bez kondenzacije
Nadmorska visina za rad	<= 2000 m
temperatura okoline za rad	32...140 °F bez smanjenja karakteristika

ODRžIVOST PONUDE
Informacije o RoHS izuzecima	Da
Bez žive	Da
Izjava o zaštiti okoliša	ENVPEP1511012EN
Status održive ponude	Green Premium proizvod
Propis REACh	referenca sadrži SVHC iznad propisanog praga
WEEE	Ovaj proizvod je na tržištima Evropske unije neophodno odložiti u skladu sa specifičnim smernicama za prikupljanje otpada i nikako ne sme da dospe u kontejnere za otpatke.
RoHS regulativa za Kinu	X
Profil cirkularnosti	ENVEOLI1511012EN
EU RoHS direktiva	Proaktivna usaglašenost (proizvod nije u zakonskom okviru direktive EU RoHS)
