| OSNOVNE INFORMACIJE | |
|---|---|

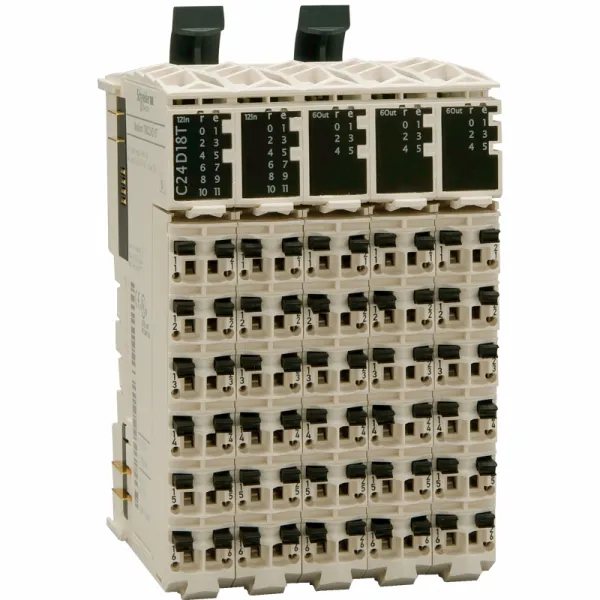

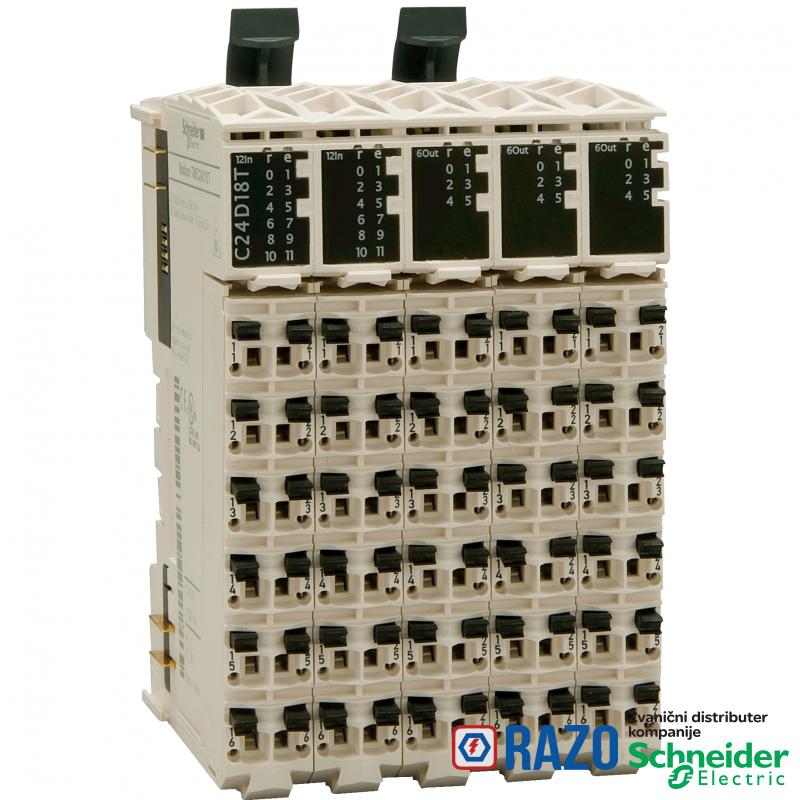

| Grupa proizvoda | Modicon TM5 |
| Tip proizvoda ili komponente | kompaktni I/O blok proširenja |
| DOPUNSKE INFORMACIJE | |
|---|---|
| tip digitalnog izlaza | tranzistor |
| logika digitalnog izlaza | source |
| napon digitalnog ulaza | 24 V |
| napon izlaza | 24 V DC |
| tip napona digitalnog ulaza | DC |
| način ožičenja | 3-žični za digitalni ulaz |
| način ožičenja | 3-žični za digitalni izlaz |
| maximum voltage drop | <0.3 V pri 500 mA za izlaz |
| vreme odziva | <= 300 µs iz stanja 0 do stanja 1 za izlaz |
| vreme odziva | <= 300 µs iz stanja 1 do stanja 0 za izlaz |
| struja digitalnog ulaza | 3.75 mA |
| označavanje | CE |
| Ograničenje napona ulaza | 20.4...28.8 V |
| garantovano naponsko stanje 0 | <= 5 V |
| maximum leakage current | 5 µA (dok je isključen) za izlaz |
| struja digitalnog izlaza | 0.5 A po izlazu |
| broj ulaza/izlaza | 20 |
| ograničenje napona izlaza | 20.4...28.8 V DC |
| potrošnja struje | 68 mA pri 5 V DC bus |
| potrošnja struje | 80 mA pri 24 V DC ulaz/izlaz |
| smetnje emisije vezane sa vodovima i zračenjem | CISPR 11 |
| broj ulaza/izlaza razdelnih kutija | 12 I + 8 O |
| Elektromagnetna kompatibilnost | EN/IEC 61000-4-6 |
| Broj analognih ulaza | 0 |
| broj modula | digitalni ulaz: 3 modul(i) x 4 |
| broj modula | digitalni izlaz: 2 modul(i) x 4 |
| broj digitalnih izlaza | 8 |
| maximum power dissipation in W | 2.36 W |
| Boja | bela |
| logika digitalnog ulaza | sink |
| napajanje senzora | 24-24 V, 500 mA za sve kanale sa zaštita od preopterećenja, kratkog spoja i promene polariteta |
| izolacija | 500 Vrms AC izolacija između kanala i magistrale |
| izolacija | bez izolacije između kanala |
| broj digitalnog ulaza | 12 |
| lokalna signalizacija | napajanje: 5 LED lampica (zelena) |
| lokalna signalizacija | napajanje: 5 LED lampica (crvena) |
| lokalna signalizacija | status ulaza: 12 LED lampica (zelena) |
| lokalna signalizacija | status izlaza: 8 LED lampica (žuta) |
| podnosivi naponski udar | 0.5 kV diferencijalni mod 24 V DC u skladu sa EN/IEC 61000-4-5 |
| podnosivi naponski udar | 1 kV asimetrični napon 24 V DC u skladu sa EN/IEC 61000-4-5 |
| Impedansa ulaza | 6.4 kΩ |
| Električni priključak | odvojivi opružni priključak |
| maksimalna struja | 1000 mA napajanje senzora |
| maksimalna struja | 1500 mA napajanje aktuatora |
| maksimalna struja | 4000 mA opterećenja na I/O segmentu napajanja |
| vršna izlazna struja | 4 A |
| materijal kućišta | plastika |
| input filtering | <= 100 ms hardverski |
| input filtering | <= 25 ms podesivo preko softvera |
| garantovano naponsko stanje 1 | >= 15 V |
| OKRUžENJE | |
|---|---|
| Sertifikacija proizvoda | C-Tick |
| Sertifikacija proizvoda | GOST-R |
| Sertifikacija proizvoda | CSA |
| Sertifikacija proizvoda | cULus |
| otpornost na elektromagnetna polja | 1 V/m 2...2.7 GHz u skladu sa EN/IEC 61000-4-3 |
| otpornost na elektromagnetna polja | 10 V/m 80...2000 MHz u skladu sa EN/IEC 61000-4-3 |
| Standardi | IEC 61131-2 |
| Standardi | UL 508 |
| Standardi | CSA C22.2 No 213 |
| Standardi | CSA C22.2 No 142 |
| Nosači za montažu | DIN šina |
| nadmorska visina skladištenja | 0-3000 m |
| Temperatura okoline za rad | -10-50 °C (vertikalne instalacije) |
| Temperatura okoline za rad | -10-60 °C (horizontalnu instalaciju) |
| IP stepen zaštite | IP20 u skladu sa IEC 61131-2 |
| otpornost na vibracije | 1 gn pri 8.4-150 Hz na DIN šina |
| otpornost na vibracije | 3.5 mm pri 5-8.4 Hz na DIN šina |
| otpornost na udare | 15 gn za 11 milisekundi |
| Masa proizvoda | 0.24 kg |
| stepen zaprljanosti | 2 u skladu sa IEC 60664 |
| Temperatura okoline za skladištenje | -40-70 °C |
| relativna vlažnost | 5-95 % bez kondenzacije |
| otpornost na elektrostatičko pražnjenje | 4 kV na kontaktu u skladu sa EN/IEC 61000-4-2 |
| otpornost na elektrostatičko pražnjenje | 8 kV u vazduhu u skladu sa EN/IEC 61000-4-2 |
| otpornost na brze prelaze | 1 kV u skladu sa EN/IEC 61000-4-4 (I/O) |
| otpornost na brze prelaze | 1 kV u skladu sa EN/IEC 61000-4-4 (oklopljen kabl) |
| otpornost na brze prelaze | 2 kV u skladu sa EN/IEC 61000-4-4 (napojni vod) |
| Nadmorska visina za rad | 0...2000 m |
| ODRžIVOST PONUDE | |
|---|---|
| Informacije o RoHS izuzecima | Da |
| Bez žive | Da |
| Izjava o zaštiti okoliša | ENVPEP1511024EN |
| Status održive ponude | Green Premium proizvod |
| Bez toksičnih teških metala | Da |
| Propis REACh | referenca sadrži SVHC iznad propisanog praga |
| REACh bez SVHC | Da |
| WEEE | Ovaj proizvod je na tržištima Evropske unije neophodno odložiti u skladu sa specifičnim smernicama za prikupljanje otpada i nikako ne sme da dospe u kontejnere za otpatke. |
| RoHS regulativa za Kinu | X |
| Profil cirkularnosti | ENVEOLI1511024EN |
| EU RoHS direktiva | Proaktivna usaglašenost (proizvod nije u zakonskom okviru direktive EU RoHS) |
| UGOVORNA GARANCIJA | |
|---|---|
| Garancija | 18 months |
