OSNOVNE INFORMACIJE
Grupa proizvoda	Modicon TM7
[Ue] nazivni radni napon	24 V DC

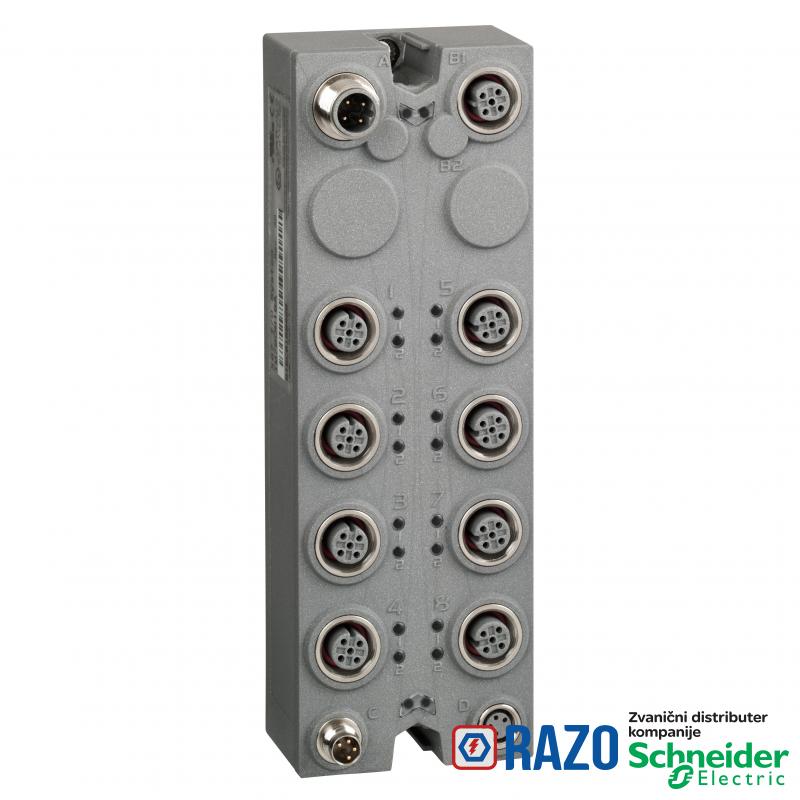

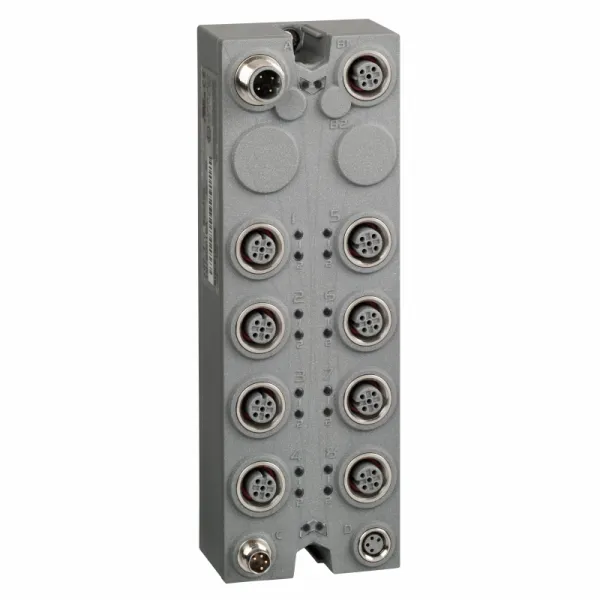

Tip proizvoda ili komponente	digitalni I/O blok proširenja
broj ulaza/izlaza	16
broj ulaza/izlaza razdelnih kutija	16 I
tip komunikacije	TM7 bus
materijal kućišta	plastika
Kompatibilnost grupe proizvoda	Modicon LMC058
Kompatibilnost grupe proizvoda	Modicon M258

DOPUNSKE INFORMACIJE
napon digitalnog ulaza	24 V
Način pričvršćivanja	sa 2 zavrtnja
tip napona digitalnog ulaza	DC
broj digitalnih ulaza	16-16
struja digitalnog ulaza	7 mA
električna veza	1 muški konektor M12 - B kodiranje - 4 priključka za bus IN
električna veza	1 ženski konektor M12 - B kodiranje - 4 priključka za bus OUT
električna veza	1 muški konektor M8 - 4 priključka za napajanje IN
električna veza	1 ženski konektor M8 - 4 priključka za napajanje OUT
električna veza	8 ženskih konektora M12 - 5 priključaka za senzor
Masa proizvoda	0.32 kg
logika digitalnog ulaza	pozitivna
napajanje senzora	24-24 V, 500 mA za sve kanale sa zaštita od preopterećenja, kratkog spoja i promene polariteta
lokalna signalizacija	dijagnostiku bus-a: 2 LED lampice
lokalna signalizacija	dijagnostiku napajanja senzora: 2 LED lampice
Radni položaj	bilo koja pozicija

OKRUžENJE
Sertifikacija proizvoda	cURus
Sertifikacija proizvoda	ATEX II 3g EEx nA II T5
Sertifikacija proizvoda	GOST-R
Sertifikacija proizvoda	C-Tick
Temperatura okoline za rad uređaja	-10-60 °C
Standardi	IEC 61131-2
nadmorska visina skladištenja	0-3000 m
elektromagnetna kompatibilnost	test otpornosti elektrostatičkog pražnjenja, 4 kV na kontaktu u skladu sa EN/IEC 61000-4-2
elektromagnetna kompatibilnost	1.2/50 µs test otpornosti udarnog talasa, 0.5 kV neoklopljene veze (asimetrični režim) u skladu sa EN/IEC 61000-4-5
elektromagnetna kompatibilnost	1.2/50 µs test otpornosti udarnog talasa, 1 kV neoklopljene veze (diferencijalni režim) u skladu sa EN/IEC 61000-4-5
elektromagnetna kompatibilnost	1.2/50 µs test otpornosti udarnog talasa, 0.5 kV oklopljene veze (asimetrični režim) u skladu sa EN/IEC 61000-4-5
elektromagnetna kompatibilnost	1.2/50 µs test otpornosti udarnog talasa, 1 kV oklopljene veze (diferencijalni režim) u skladu sa EN/IEC 61000-4-5
elektromagnetna kompatibilnost	radio smetnje emisije vezane sa vodovima u skladu sa EN/IEC 61000-4-6
elektromagnetna kompatibilnost	emisije vezane sa vodovima i zračenjem u skladu sa CISPR 11
elektromagnetna kompatibilnost	test otpornosti elektrostatičkog pražnjenja, 8 kV u vazduhu u skladu sa EN/IEC 61000-4-2
elektromagnetna kompatibilnost	osetljivost na elektromagnetna polja, 1 V/m 2...2.7 GHz u skladu sa EN/IEC 61000-4-3
elektromagnetna kompatibilnost	osetljivost na elektromagnetna polja, 10 V/m 80...2000 MHz u skladu sa EN/IEC 61000-4-3
elektromagnetna kompatibilnost	test otpornosti električnih brzih prelaza (EFT)/kratak signal, 2 kV napajanje u skladu sa EN/IEC 61000-4-4
elektromagnetna kompatibilnost	test otpornosti električnih brzih prelaza (EFT)/kratak signal, 1 kV ulaz/izlaz u skladu sa EN/IEC 61000-4-4
elektromagnetna kompatibilnost	test otpornosti električnih brzih prelaza (EFT)/kratak signal, 1 kV oklopljen kabl u skladu sa EN/IEC 61000-4-4
elektromagnetna kompatibilnost	1.2/50 µs test otpornosti udarnog talasa, 0.5 kV napajanje (asimetrični režim) u skladu sa EN/IEC 61000-4-5
elektromagnetna kompatibilnost	1.2/50 µs test otpornosti udarnog talasa, 1 kV napajanje (diferencijalni režim) u skladu sa EN/IEC 61000-4-5
otpornost na udare	30 gn za 11 milisekundi u skladu sa IEC 60721-3-5 klasa 5M3
označavanje	CE
otpornost na vibracije	7.5 mm konstanta amplituda (f= 2-8 Hz) u skladu sa IEC 60721-3-5 klasa 5M3
otpornost na vibracije	2 gn konstanto ubrzanje (f= 8-200 Hz) u skladu sa IEC 60721-3-5 klasa 5M3
otpornost na vibracije	4 g konstanto ubrzanje (f= 200-500 Hz) u skladu sa IEC 60721-3-5 klasa 5M3
IP stepen zaštite	IP67 u skladu sa IEC 61131-2
stepen zaprljanosti	2 u skladu sa IEC 60664
Temperatura okoline za skladištenje	-25-85 °C
relativna vlažnost	5-95 % bez kondenzacije ili kapljica vode
Nadmorska visina za rad	0...2000 m

ODRžIVOST PONUDE
Informacije o RoHS izuzecima	Da
Bez žive	Da
Izjava o zaštiti okoliša	ENVPEP1409005EN
Status održive ponude	Green Premium proizvod
Bez toksičnih teških metala	Da
Propis REACh	referenca sadrži SVHC iznad propisanog praga
REACh bez SVHC	Da
WEEE	Ovaj proizvod je na tržištima Evropske unije neophodno odložiti u skladu sa specifičnim smernicama za prikupljanje otpada i nikako ne sme da dospe u kontejnere za otpatke.
RoHS regulativa za Kinu	X
Profil cirkularnosti	ENVEOLI1409005EN
EU RoHS direktiva	Proaktivna usaglašenost (proizvod nije u zakonskom okviru direktive EU RoHS)
