OSNOVNE INFORMACIJE
Grupa proizvoda	Modicon TM7
[Ue] nazivni radni napon	24 V DC

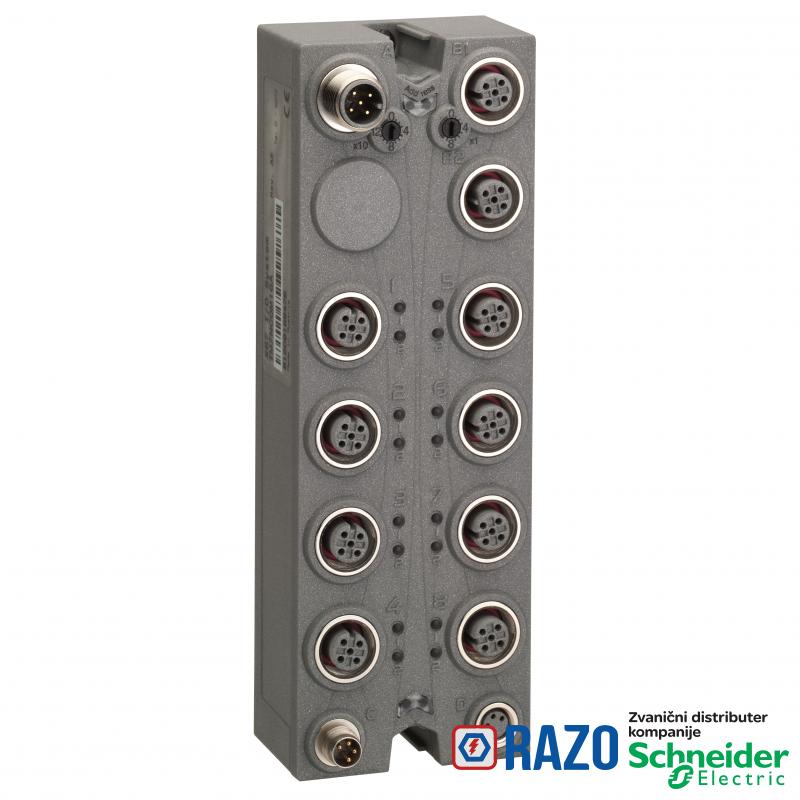

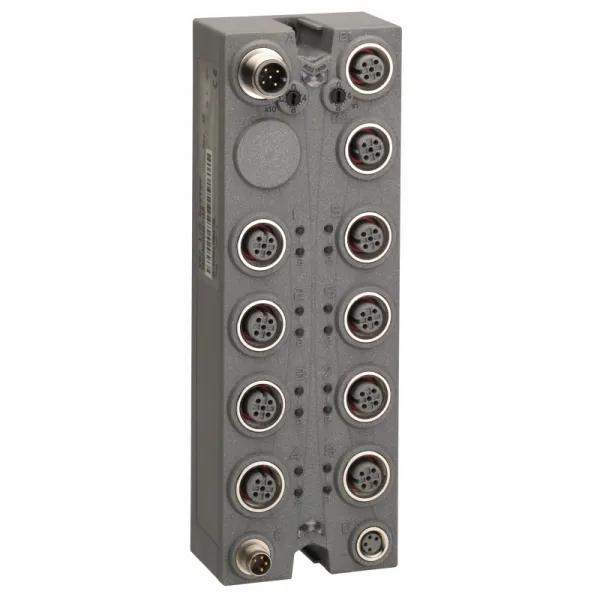

Tip proizvoda ili komponente	CANopen interfejs I/O blok
broj ulaza/izlaza	16
broj ulaza/izlaza razdelnih kutija	16 I/O
tip komunikacije	CANopen
materijal kućišta	plastika
Kompatibilnost grupe proizvoda	Modicon LMC058
Kompatibilnost grupe proizvoda	Modicon M258

DOPUNSKE INFORMACIJE
tip digitalnog izlaza	tranzistor
napon digitalnog ulaza	24 V
Način pričvršćivanja	sa 2 zavrtnja
tip napona digitalnog ulaza	DC
tip napona digitalnog izlaza	DC
broj digitalnih izlaza	0-16 izlaz(i) podesivo preko softvera
broj digitalnih ulaza	0-16 podesivo preko softvera
struja digitalnog ulaza	4.4 mA
struja digitalnog izlaza	<= 0.5 A
električna veza	1 muški konektor M12 - A kodiranje - 5 priključaka za CANopen bus IN
električna veza	1 ženski konektor M12 - B kodiranje - 4 priključka za TM7 bus OUT
električna veza	1 muški konektor M8 - 4 priključka za napajanje IN
električna veza	1 ženski konektor M8 - 4 priključka za napajanje OUT
električna veza	1 ženski konektor M12 - A kodiranje - 5 priključaka za CANopen bus OUT
električna veza	8 ženskih konektora M12 - A kodiranje - 5 priključaka za senzor ili aktuator
Masa proizvoda	0.32 kg
napon digitalnog izlaza	24 V
logika digitalnog ulaza	pozitivna
napajanje senzora	24-24 V, 500 mA za sve kanale sa zaštita od preopterećenja, kratkog spoja i promene polariteta
lokalna signalizacija	dijagnostiku bus-a: 2 LED lampice
lokalna signalizacija	dijagnostike napajanja aktuatora: 1 LED
lokalna signalizacija	dijagnostiku napajanja senzora: 1 LED
Radni položaj	bilo koja pozicija

OKRUžENJE
Sertifikacija proizvoda	ATEX II 3g EEx nA II T5
Sertifikacija proizvoda	C-Tick
Sertifikacija proizvoda	cURus
Sertifikacija proizvoda	GOST-R
Temperatura okoline za rad uređaja	-10-60 °C
otpornost na elektromagnetna polja	10 V/m 0.08-2 Hz u skladu sa EN/IEC 61000-4-3
otpornost na elektromagnetna polja	1 V/m 2-2.7 Hz u skladu sa EN/IEC 61000-4-3
Standardi	IEC 61131-2
nadmorska visina skladištenja	0-3000 m
otpornost na udare	30 gn za 11 milisekundi u skladu sa IEC 60721-3-5 klasa 5M3
označavanje	CE
otpornost na vibracije	7.5 mm konstanta amplituda (f= 2-8 Hz) u skladu sa IEC 60721-3-5 klasa 5M3
otpornost na vibracije	2 gn konstanto ubrzanje (f= 8-200 Hz) u skladu sa IEC 60721-3-5 klasa 5M3
otpornost na vibracije	4 g konstanto ubrzanje (f= 200-500 Hz) u skladu sa IEC 60721-3-5 klasa 5M3
IP stepen zaštite	IP67 u skladu sa IEC 61131-2
smetnje emisije vezane sa vodovima i zračenjem	CISPR 11
Elektromagnetna kompatibilnost	EN/IEC 61000-4-6
stepen zaprljanosti	2 u skladu sa IEC 60664
podnosivi naponski udar	1 kV napajanje (asimetrični režim) u skladu sa EN/IEC 61000-4-5
podnosivi naponski udar	0.5 kV napajanje (diferencijalni režim) u skladu sa EN/IEC 61000-4-5
podnosivi naponski udar	1 kV neoklopljene veze (asimetrični režim) u skladu sa EN/IEC 61000-4-5
podnosivi naponski udar	0.5 kV neoklopljene veze (diferencijalni režim) u skladu sa EN/IEC 61000-4-5
podnosivi naponski udar	1 kV oklopljene veze (asimetrični režim) u skladu sa EN/IEC 61000-4-5
podnosivi naponski udar	0.5 kV oklopljene veze (diferencijalni režim) u skladu sa EN/IEC 61000-4-5
Temperatura okoline za skladištenje	-25-85 °C
relativna vlažnost	5-95 % bez kondenzacije ili kapljica vode
otpornost na elektrostatičko pražnjenje	6 kV u kontaktu u skladu sa EN/IEC 61000-4-2
otpornost na elektrostatičko pražnjenje	8 kV u vazduhu u skladu sa EN/IEC 61000-4-2
otpornost na brze prelaze	2 kV u skladu sa EN/IEC 61000-4-4 (napajanje)
otpornost na brze prelaze	1 kV u skladu sa EN/IEC 61000-4-4 (ulaz/izlaz)
otpornost na brze prelaze	1 kV u skladu sa EN/IEC 61000-4-4 (oklopljen kabl)
Nadmorska visina za rad	0...2000 m

ODRžIVOST PONUDE
Informacije o RoHS izuzecima	Da
Bez žive	Da
Izjava o zaštiti okoliša	ENVPEP1409005EN
Status održive ponude	Green Premium proizvod
Bez toksičnih teških metala	Da
Propis REACh	referenca sadrži SVHC iznad propisanog praga
REACh bez SVHC	Da
WEEE	Ovaj proizvod je na tržištima Evropske unije neophodno odložiti u skladu sa specifičnim smernicama za prikupljanje otpada i nikako ne sme da dospe u kontejnere za otpatke.
RoHS regulativa za Kinu	X
Profil cirkularnosti	ENVEOLI1409005EN
EU RoHS direktiva	Proaktivna usaglašenost (proizvod nije u zakonskom okviru direktive EU RoHS)
