OSNOVNE INFORMACIJE
tip digitalnog izlaza	tranzistorski
Grupa proizvoda	Modicon X80
broj digitalnih izlaza	8
napon digitalnog ulaza	24 V DC pozitivna
napon digitalnog izlaza	24 V 19...30 V DC

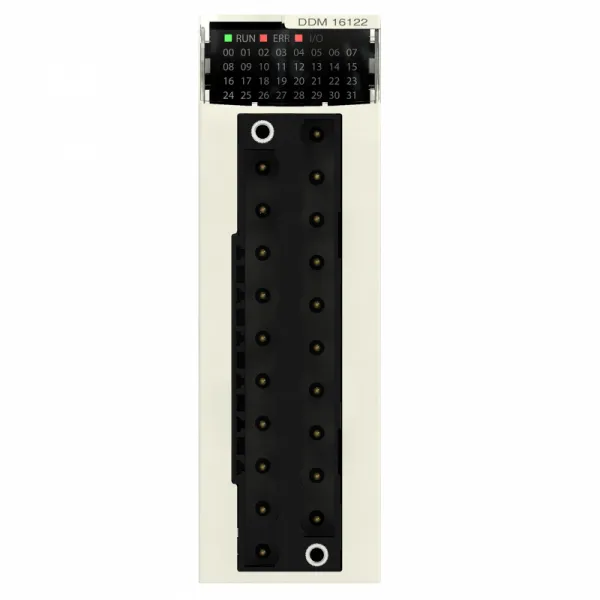

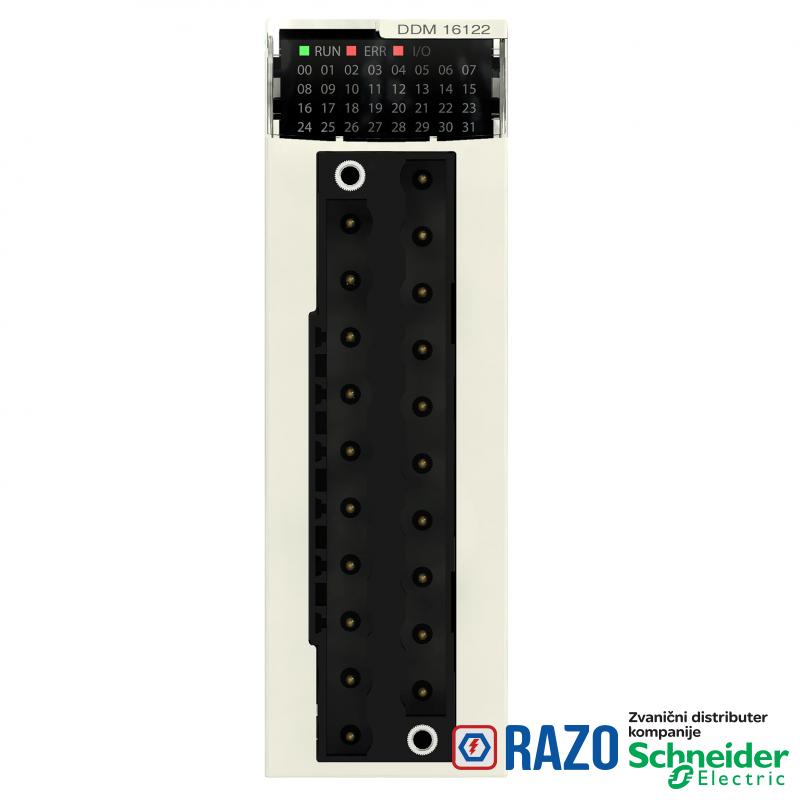

Tip proizvoda ili komponente	digitalni I/O modul
struja digitalnog ulaza	3.5 mA
struja digitalnog izlaza	0.5 A
Tip ulaza	struja sink (pozitivna logika)
kompatibilnost ulaza	sa 2-žični/3-žičnim senzorom blizine u skladu sa IEC 60947-5-2
broj digitalnog ulaza	8

DOPUNSKE INFORMACIJE
MTBF pouzdanost	447581 H
maximum current per module	5 A
frekvencija preklapanja	0.5/LI² Hz
maximum overload time	15 milisekundi
statusne LED lampice	modul u radu (RUN): 1 LED (zelena)
statusne LED lampice	dijagnostiku kanala: 1 LED po kanalu (zelena)
statusne LED lampice	grešku modula (ERR): 1 LED (crvena)
statusne LED lampice	modul I/O: 1 LED (crvena)
struja po kanalu	0.625 A
prag detekcije napona	< 14 V DC predopterećenje greška
prag detekcije napona	< 14 V DC senzor greška
prag detekcije napona	> 18 V DC predopterećenje OK
prag detekcije napona	> 18 V DC senzor OK
potrošnja struje	<= 111 mA pri 3.3 V DC
potrošnja struje	<= 67 mA pri 24 V DC
otpornost izolacije	> 10 MOhm 500 V DC
maximum tungsten load	6 W
current state 0 guaranteed	<= 1.5 mA
tip zaštite	1 spoljašnji osigurač po grupi ulaznog kanala0.5 A brzi osigurač
tip zaštite	prenaponska zaštita na izlazu
tip zaštite	zaštita od promene polariteta na ulazu
tip zaštite	zaštita od promene polariteta na izlazu
Masa proizvoda	0.115 kg
garantovano naponsko stanje 0	<= 5 V
Impedansa omskog opterećenja	<= 48 Ohm
paralelna veza izlaza	da : 2 maksimalno
DC tipično vreme filtera	4 milisekundi
current state 1 guaranteed	>= 3 mA
tipična potrošnja struje	100 mA pri 3.3 V DC
tipična potrošnja struje	30 mA pri 24 V DC
maximum power dissipation in W	3.7 W
napajanje senzora	19-30 V
prenaponska zaštita izlaza	sa TVS diodom
zaštita od kratkog spoja izlaza	sa 2 A spoljašnjim osiguračem
zaštita od preopterećenja izlaza	sa ograničenjem struje
zaštita od preopterećenja izlaza	sa elektronskim prekidačem 1.5 In < Id < 2 In
Impedansa ulaza	6800 Ohm
maximum leakage current	0.5 mA u stanju 0
[Ures] diferencijalni napon	1.2 V u stanju 1
zaštita od promene polariteta	inverzna dioda
DC maksimalno vreme filtera	7 milisekundi
vreme odziva na izlaz	1.2 ms
garantovano naponsko stanje 1	>= 11 V

OKRUžENJE
Sertifikacija proizvoda	UL
Sertifikacija proizvoda	Merchant Navy
Sertifikacija proizvoda	CSA
Sertifikacija proizvoda	EAC
Sertifikacija proizvoda	RCM
Sertifikacija proizvoda	CE
Temperatura okoline za rad uređaja	0-60 °C
Standardi	EN 61131-2
Standardi	EN 61000-6-4
Standardi	EN 61000-6-2
Standardi	EN 61010-2-201
otpornost na udare	30 gn
dielektrična snaga	1500 V AC pri 50/60 Hz 1 minut, izlaz/uzemljenje
dielektrična snaga	1500 V AC pri 50/60 Hz 1 minut, izlaz/interna elektronika
dielektrična snaga	1500 V AC pri 50/60 Hz 1 minut, primarni/sekundarni
dielektrična snaga	500 V DC 1 minut, između grupe ulaza i izlaza
otpornost na vibracije	3 gn
direktive	2014/35/EU - low voltage directive
direktive	2014/30/EU - electromagnetic compatibility
direktive	2012/19/EU - WEEE directive
Temperatura okoline za skladištenje	-40-85 °C
relativna vlažnost	5-95 % pri 55-55 °C bez kondenzacije
nadmorska visina za rad uređaja	0...2000 m
nadmorska visina za rad uređaja	2000...5000 m sa faktorom smanjenja karakteristika
Tretman zaštite	TC
IP stepen zaštite	IP20

ODRžIVOST PONUDE
Informacije o RoHS izuzecima	Da
Bez žive	Da
Izjava o zaštiti okoliša	ENVPEP070204EN
Status održive ponude	Green Premium proizvod
Propis REACh	referenca ne sadrži SVHC iznad propisanog praga
WEEE	Ovaj proizvod je na tržištima Evropske unije neophodno odložiti u skladu sa specifičnim smernicama za prikupljanje otpada i nikako ne sme da dospe u kontejnere za otpatke.
RoHS regulativa za Kinu	X
Profil cirkularnosti	ENVEOLI0702004EN
EU RoHS direktiva	Proaktivna usaglašenost (proizvod nije u zakonskom okviru direktive EU RoHS)
