OSNOVNE INFORMACIJE
kompatibilnost ulaza	sa 2-žični/3-žičnim senzorom blizine u skladu sa IEC 60947-5-2
tip digitalnog izlaza	relej
Grupa proizvoda	Modicon X80
broj digitalnih izlaza	8
broj digitalnog ulaza	8
napon digitalnog ulaza	24 V DC pozitivna
napon digitalnog izlaza	24 V 19...30 V DC
napon digitalnog izlaza	24...240 V 10...264 V AC

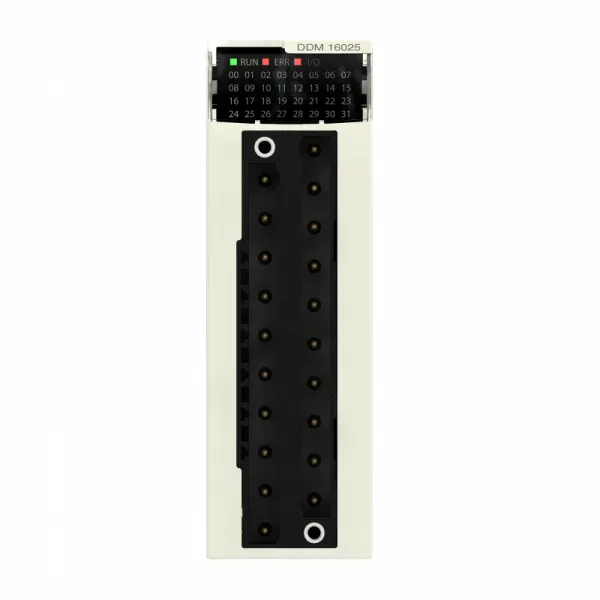

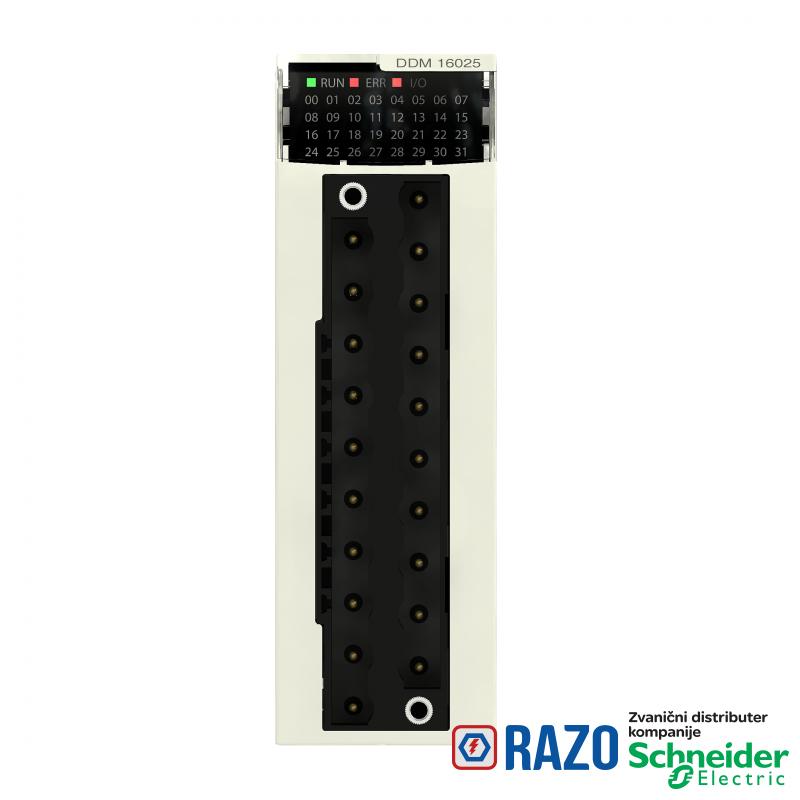

Tip proizvoda ili komponente	digitalni I/O modul
struja digitalnog ulaza	3.5 mA
struja digitalnog izlaza	2000 mA
Tip ulaza	struja sink (pozitivna logika)

DOPUNSKE INFORMACIJE
DC tipično vreme filtera	4 milisekundi
MTBF pouzdanost	912167 H
current state 1 guaranteed	>= 2 mA
električna trajnost	AC-14: 100000 ciklusa pri 240 VA 240 V (faktor opterećenja 0.7 )
električna trajnost	AC-14: 100000 ciklusa pri 300 VA 200 V (faktor opterećenja 0.7 )
električna trajnost	AC-15: 100000 ciklusa pri 120 VA 240 V (faktor opterećenja 0.35 )
električna trajnost	AC-15: 100000 ciklusa pri 200 VA 200 V (faktor opterećenja 0.35 )
električna trajnost	DC-13: 100000 ciklusa pri 24 W 24 V
električna trajnost	AC-14: 300000 ciklusa pri 72 VA 240 V (faktor opterećenja 0.7 )
električna trajnost	AC-14: 300000 ciklusa pri 80 VA 200 V (faktor opterećenja 0.7 )
električna trajnost	AC-15: 300000 ciklusa pri 36 VA 240 V (faktor opterećenja 0.35 )
električna trajnost	AC-15: 300000 ciklusa pri 60 VA 200 V (faktor opterećenja 0.35 )
električna trajnost	DC-13: 300000 ciklusa pri 7.2 W 24 V
tipična potrošnja struje	100 mA pri 3.3 V DC
minimalna struja preklapanja	1 mA 5 V DC
maximum power dissipation in W	3.1 W
frekvencija preklapanja	1 Hz
napajanje senzora	19-30 V
statusne LED lampice	modul u radu (RUN): 1 LED (zelena)
statusne LED lampice	dijagnostiku kanala: 1 LED po kanalu (zelena)
statusne LED lampice	grešku modula (ERR): 1 LED (crvena)
statusne LED lampice	modul I/O: 1 LED (crvena)
mehanička trajnost	20000000 ciklusa
Impedansa ulaza	6800 Ohm
prag detekcije napona	< 14 V DC senzor greška
prag detekcije napona	> 18 V DC senzor OK
otpornost izolacije	> 10 MOhm 500 V DC
current state 0 guaranteed	<= 1.5 mA
tip zaštite	1 spoljašnji osigurač po grupi ulaznog kanala0.5 A brzi osigurač
tip zaštite	zaštita od promene polariteta na ulazu
tip zaštite	1 spoljašnji osigurač po izlaznom kanalu ili grupi izlaznih kanala brzi osigurač
Masa proizvoda	0.135 kg
garantovano naponsko stanje 0	<= 5 V
maksimalni napon preklapanja	125 V DC
maksimalni napon preklapanja	264 V AC
DC maksimalno vreme filtera	7 milisekundi
paralelna veza ulaza	ne
vreme odziva na izlaz	<= 10 ms isključenje
vreme odziva na izlaz	<= 12 ms uključenje
garantovano naponsko stanje 1	>= 11 V

OKRUžENJE
Sertifikacija proizvoda	UL
Sertifikacija proizvoda	RCM
Sertifikacija proizvoda	CSA
Sertifikacija proizvoda	Merchant Navy
Sertifikacija proizvoda	EAC
Sertifikacija proizvoda	CE
Temperatura okoline za rad uređaja	0-60 °C
direktive	2014/35/EU - low voltage directive
direktive	2014/30/EU - electromagnetic compatibility
direktive	2012/19/EU - WEEE directive
Temperatura okoline za skladištenje	-40-85 °C
relativna vlažnost	5-95 % pri 55-55 °C bez kondenzacije
Standardi	EN 61131-2
Standardi	EN 61000-6-4
Standardi	EN 61000-6-2
Standardi	EN 61010-2-201
nadmorska visina za rad uređaja	0...2000 m
nadmorska visina za rad uređaja	2000...5000 m sa faktorom smanjenja karakteristika
otpornost na udare	30 gn
dielektrična snaga	1500 V AC pri 50/60 Hz 1 minut, primarni/sekundarni
dielektrična snaga	2830 V AC pri 50/60 Hz 1 minut, izlazni relej
dielektrična snaga	500 V DC 1 minut, između grupa I/O
otpornost na vibracije	3 gn
Tretman zaštite	TC
IP stepen zaštite	IP20

ODRžIVOST PONUDE
RoHS regulativa za Kinu	X
Profil cirkularnosti	ENVEOLI0702004EN
Informacije o RoHS izuzecima	Da
Bez žive	Da
Izjava o zaštiti okoliša	ENVPEP070204EN
Status održive ponude	Green Premium proizvod
EU RoHS direktiva	Proaktivna usaglašenost (proizvod nije u zakonskom okviru direktive EU RoHS)
Propis REACh	referenca ne sadrži SVHC iznad propisanog praga
WEEE	Ovaj proizvod je na tržištima Evropske unije neophodno odložiti u skladu sa specifičnim smernicama za prikupljanje otpada i nikako ne sme da dospe u kontejnere za otpatke.
