• Kompatibilan je sa svim Acti9 upravljačkim pomoćnim uređajima, za osvetljenje, grejanje i kontrolu ventilacije
• Može se koristiti za upravljačka kola i daljinsko prebacivanje malih motora kao što su ventilatori, mikser
• Usklađenost sa standardom IEC 61095
• Indikator položaja mehaničkog kontakta
• Clip-on sistem za električne i mehaničke veze između kontaktora do 25 A i njihovih pomoćnih uređaja
• Mali šum i veliko područje za označavanje kola
• Usklađenost sa globalnim RoHS/Reach propisima radi zaštite porodice i životne sredine
011-397-7504, 011-397-7505
Ponedeljak - Petak od
8:00 do 16:00
| OSNOVNE INFORMACIJE | |
|---|---|
| napon upravljačkog kola | 220...240 V AC 50 Hz |
| Grupa proizvoda | iCT |
| Tip mreže | AC |
| Tip proizvoda ili komponente | kontaktor |
| ime proizvoda | Acti 9 iCT |
| grupa proizvoda | Acti 9 |
| raspored kontakata | 4 NO |
| Tip upravljanja | daljinsko upravljanje |
| [Ie] nazivna struja | 25 A AC-7A |
| [Ie] nazivna struja | 8.5 A AC-7B |
| Broj polova | 4P |
| Primena uređaja | motor-heating-lighting |
| Kratko ime uređaja | iCT |
| DOPUNSKE INFORMACIJE | |
|---|---|
| povezivanje - priključci | upravljačko kolo: tunelski priključci2 kabl(ovi) 1.5-1.5 mm² kruti |
| povezivanje - priključci | kolo napajanja: tunelski priključci1 kabl(ovi) 1-4 mm² fleksibilni |
| povezivanje - priključci | kolo napajanja: tunelski priključci1 kabl(ovi) 1.5-6 mm² kruti |
| povezivanje - priključci | upravljačko kolo: tunelski priključci1 kabl(ovi) 1.5-2.5 mm² kruti |
| povezivanje - priključci | upravljačko kolo: tunelski priključci2 kabl(ovi) 1.5-2.5 mm² fleksibilni |
| Mrežna frekvencija | 50 Hz |
| Visina | 81 mm |
| frekvencija preklapanja | 100 prekidačkih operacija/dan |
| Nosači za montažu | 35 mm simetrična DIN šina |
| 9 mm redovi | 4 |
| snaga držanja VA | 4.6-4.6 VA |
| [Ui] nazivni napon izolacije | 500 V AC 50/60 Hz |
| tip kontrolnog signala | držanje |
| Način montiranja | sistemom na klik |
| električna trajnost | 100000 ciklusa IEC/EN 61095 25 A 50 Hz AC-7A |
| električna trajnost | 30000 ciklusa IEC/EN 61095 8.5 A 50 Hz AC-7B |
| električna trajnost | 30000 ciklusa IEC/EN 61095 50 Hz AC-7C |
| električna trajnost | 100000 ciklusa EN/IEC 60947-4-1 50 Hz AC-1 |
| električna trajnost | 30000 ciklusa EN/IEC 60947-4-1 50 Hz AC-3 |
| električna trajnost | 30000 ciklusa EN/IEC 60947-4-1 50 Hz AC-5A |
| električna trajnost | 30000 ciklusa EN/IEC 60947-4-1 50 Hz AC-5B |
| udarna snaga u VA | 34 VA |
| mehanička trajnost | 1000000 ciklusa |
| kompatibilnost | iCT |
| Lokalna signalizacija | indikator akcije |
| [Uimp] nazivni podnosivi impulsni napon | 4 kV |
| boja | bela |
| Širina | 36 mm |
| segment tržišta | male komercijalne zgrade |
| segment tržišta | stambene zgrade |
| Dubina | 60 mm |
| moment pritezanja | upravljačko kolo: 0.8-0.8 N.m |
| moment pritezanja | kolo napajanja: 0.8-0.8 N.m |
| Kompatibilnost proizvoda | iATEt |
| Kompatibilnost proizvoda | iACTs |
| Kompatibilnost proizvoda | iACTc |
| Kompatibilnost proizvoda | iACTp |
| maksimalna snaga | 1.6 W pri 400 V AC |
| [Ue] nazivni napon | 400 V AC 50 Hz |
| OKRUžENJE | |
|---|---|
| Temperatura okoline za rad uređaja | -5-60 °C |
| Standardi | IEC/EN 61095 |
| tropikalizacija | 2 u skladu sa EN 60947-4-1 |
| tropikalizacija | 2 u skladu sa EN 61095 |
| tropikalizacija | 2 u skladu sa IEC 1095 |
| IP stepen zaštite | IP20 |
| nivo buke | 30 dB |
| stepen zaprljanosti | 2 |
| Temperatura okoline za skladištenje | -40-70 °C |
| relativna vlažnost | 95-95 % pri 55-55 °C |
| Nadmorska visina za rad | 2000 m |
| disipacija toplote | 1.6-1.6 W pri 50/60 Hz |
| ODRžIVOST PONUDE | |
|---|---|
| Informacije o RoHS izuzecima | Da |
| Bez žive | Da |
| Izjava o zaštiti okoliša | ENVPEP110308EN |
| Status održive ponude | Green Premium proizvod |
| Propis REACh | referenca ne sadrži SVHC iznad propisanog praga |
| WEEE | Ovaj proizvod je na tržištima Evropske unije neophodno odložiti u skladu sa specifičnim smernicama za prikupljanje otpada i nikako ne sme da dospe u kontejnere za otpatke. |
| RoHS regulativa za Kinu | Proizvod je izvan RoHS okvira za Kinu. Informativna deklaracija supstanci. |
| Profil cirkularnosti | N/A |
| EU RoHS direktiva | Usaglašeno |
| UGOVORNA GARANCIJA | |
|---|---|
| Garancija | 18 months |

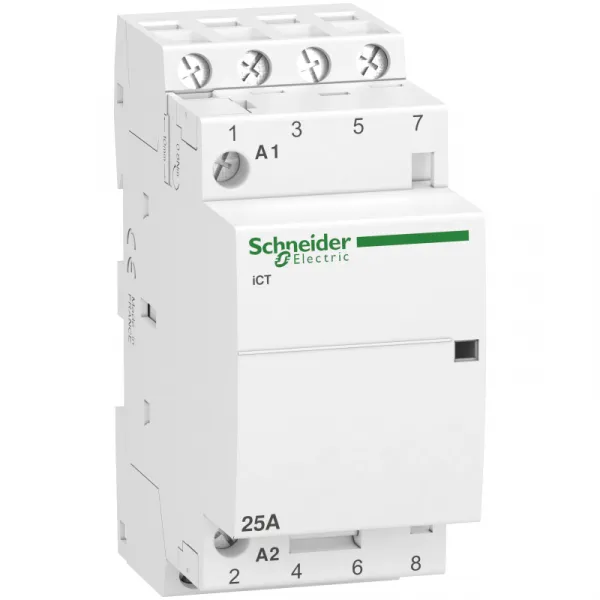

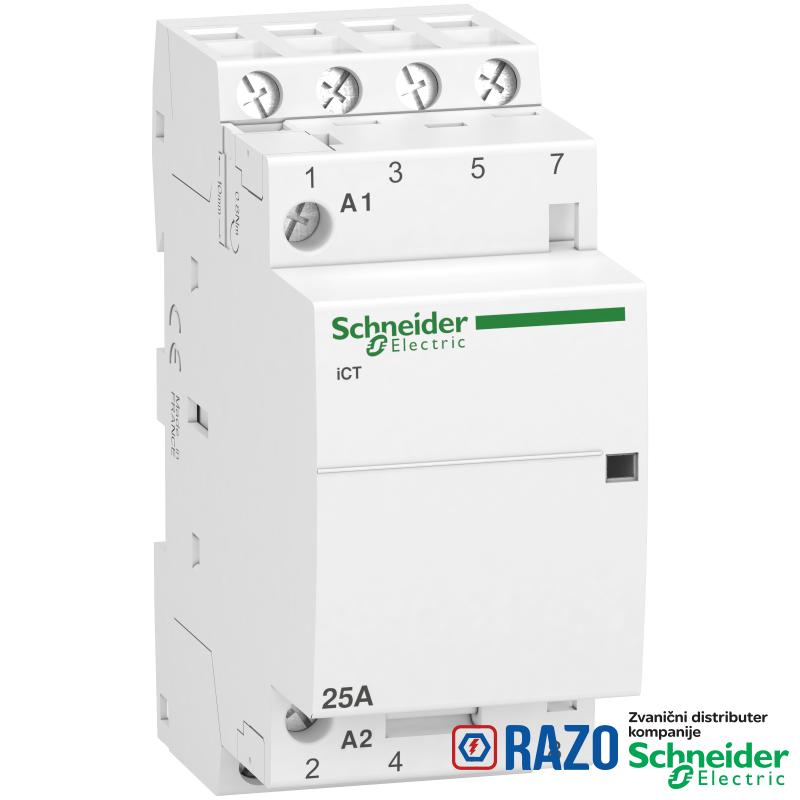

Acti9 iCT je modularni kontaktor. Radi se o 4P uređaju za daljinsko upravljanje sa 4 normalno otvorena kontakta. Nazivna struja je 25A za AC-7a i 8.5A za AC-7b. Ue nazivni radni napon je 400VAC. Upravljački napon je 220VAC do 240VAC. Uređaj se može koristiti za upravljačka kola. Uređaj se može koristiti za daljinsko uključenje/isključenje malih motora (ventilatora, mešača) ili za primenu u HVAC sistemima. Proizvod je usklađen sa IEC/EN 61095 standardom. Električna izdržljivost ide do 100000 ciklusa za AC-7A ili AC-1, 30000 ciklusa za AC-7C, AC-7B, AC-3, AC-5A ili AC-5B. Maksimalni broj operacija je 100 dnevno. Ui nazivni napon izolacije je 500VAC. Uimp nazivni podnosivi impulsni napon je 4kV. Stepen zaprljanosti je 2. Ugrađuje se na DIN šinu. Širina proizvoda je 4 modula od 9mm. Boja proizvoda je bela (RAL 9003). Dimenzije su (Š) 81mm x (V) 36mm x (D) 60mm. U skladu sa IEC 60529 standardom, stepen zaštite je IP20 i IP40 u ormanu. Radna temperatura je od -5°C do 60 °C. Temperatura skladištenja je od -40°C do 70°C.
