| OSNOVNE INFORMACIJE | |
|---|---|
| Tip proizvoda ili komponente | prekidač |
| ime proizvoda | EasyPact TVS |
| grupa proizvoda | EasyPact |
| pogodno za izolaciju | da u skladu sa IEC 60947-1 dodatak 7.1.6 |
| boja | siva (RAL 7011) |
| Primena uređaja | motor |
| Kratko ime uređaja | GZ1E |
| tehnologija zaštitne jedinice | termomagnetna |
| DOPUNSKE INFORMACIJE | |
|---|---|
| [Ue] nazivni radni napon | 690 V AC 50/60 Hz u skladu sa IEC 60947-2 |
| Visina | 89 mm |
| Nosači za montažu | šina |
| Tip mreže | AC |
| prekostrujna zaštita | 170-170 A |
| snaga disipacije | 2.5 W (po polu) |
| snaga motora kW | 5.5-5.5 kW pri 400 V AC 50/60 Hz |
| snaga motora kW | 5.5-5.5 kW pri 440 V AC 50/60 Hz |
| snaga motora kW | 9-9 kW pri 500 V AC 50/60 Hz |
| snaga motora kW | 11-11 kW pri 690 V AC 50/60 Hz |
| maximum operating rate | 25 ciklusa/h |
| kategorija upotrebe | AC-3 |
| Masa proizvoda | 0.26 kg |
| [Uimp] nazivni podnosivi impulsni napon | 6 kV u skladu sa IEC 60947-2 |
| [Ics] servisna prekidna moć | 100 % pri 230/240 V AC 50/60 Hz u skladu sa IEC 60947-2 |
| [Ics] servisna prekidna moć | 75 % pri 690 V AC 50/60 Hz u skladu sa IEC 60947-2 |
| [Ics] servisna prekidna moć | 50 % pri 400/415 V AC 50/60 Hz u skladu sa IEC 60947-2 |
| [Ics] servisna prekidna moć | 50 % pri 440 V AC 50/60 Hz u skladu sa IEC 60947-2 |
| [Ics] servisna prekidna moć | 75 % pri 500 V AC 50/60 Hz u skladu sa IEC 60947-2 |
| breaking capacity | Icu: >= 100 kA pri 230/240 V AC 50/60 Hz u skladu sa IEC 60947-2 |
| breaking capacity | Icu: >= 100 kA pri 400/415 V AC 50/60 Hz u skladu sa IEC 60947-2 |
| breaking capacity | Icu: >= 100 kA pri 440 V AC 50/60 Hz u skladu sa IEC 60947-2 |
| breaking capacity | Icu: >= 100 kA pri 500 V AC 50/60 Hz u skladu sa IEC 60947-2 |
| breaking capacity | Icu: >= 100 kA pri 690 V AC 50/60 Hz u skladu sa IEC 60947-2 |
| Tip upravljanja | taster |
| povezivanje - priključci | vijčani priključni blokovi 2 1-6 mm² - krutost kabla: jednožični |
| povezivanje - priključci | vijčani priključni blokovi 2 1.5-6 mm² - krutost kabla: fleksibilni bez kablovskog završetka |
| povezivanje - priključci | vijčani priključni blokovi 2 1-4 mm² - krutost kabla: fleksibilni sa kablovskim završetkom |
| električna trajnost | 100000 ciklusa za AC-3 |
| Način montiranja | stezaljkom |
| Način montiranja | zavrtnjima |
| opseg podešavanja termičke zaštite | 9-14 A |
| [Ui] nazivni napon izolacije | 690 V AC 50/60 Hz u skladu sa IEC 60947-2 |
| moment pritezanja | 1.7 N.m na vijčani priključni blokovi |
| mehanička trajnost | 100000 ciklusa |
| Broj polova | 3P |
| pozicija montiranja ručice | bilo koja pozicija |
| Širina | 44.5 mm |
| Dubina | 78 mm |
| frekvencija mreže | 50/60 Hz u skladu sa IEC 60947-2 |
| OKRUžENJE | |
|---|---|
| temperatura okoline za rad | -20-60 °C |
| Standardi | IEC 60947-4 |
| Standardi | IEC 60947-2 |
| Temperatura okoline za skladištenje | -40-80 °C |
| zaštitni tretman | TH |
| IP stepen zaštite | IP20 u skladu sa IEC 60529 |
| nadmorska visina za rad uređaja | 2000 m |
| Otpornost na vatru | 960 °C u skladu sa IEC 60695-2-1 |
| ODRžIVOST PONUDE | |
|---|---|
| Informacije o RoHS izuzecima | Da |
| Bez žive | Da |
| Izjava o zaštiti okoliša | ENVPEP121004EN |
| Status održive ponude | Green Premium proizvod |
| Propis REACh | referenca ne sadrži SVHC iznad propisanog praga |
| WEEE | Ovaj proizvod je na tržištima Evropske unije neophodno odložiti u skladu sa specifičnim smernicama za prikupljanje otpada i nikako ne sme da dospe u kontejnere za otpatke. |
| RoHS regulativa za Kinu | Proizvod je izvan RoHS okvira za Kinu. Informativna deklaracija supstanci. |
| Profil cirkularnosti | N/A |
| EU RoHS direktiva | Usaglašeno |

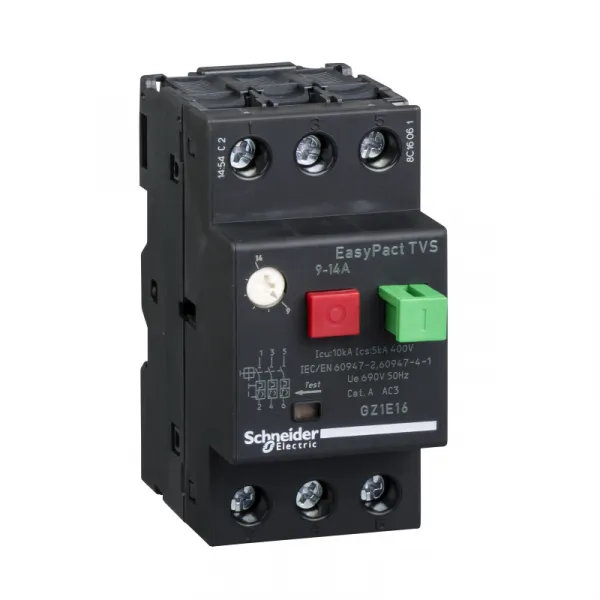

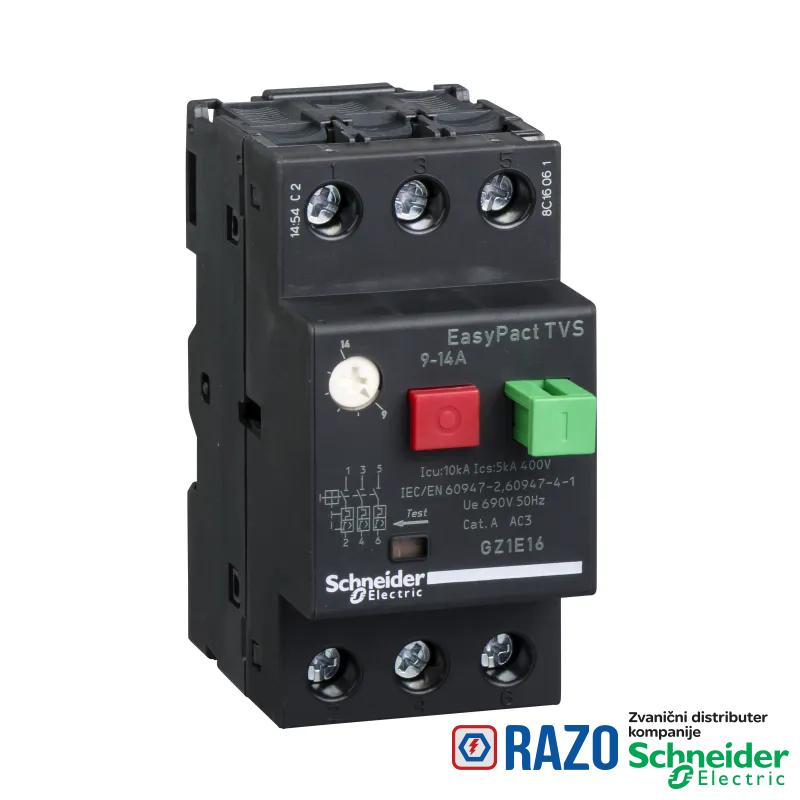

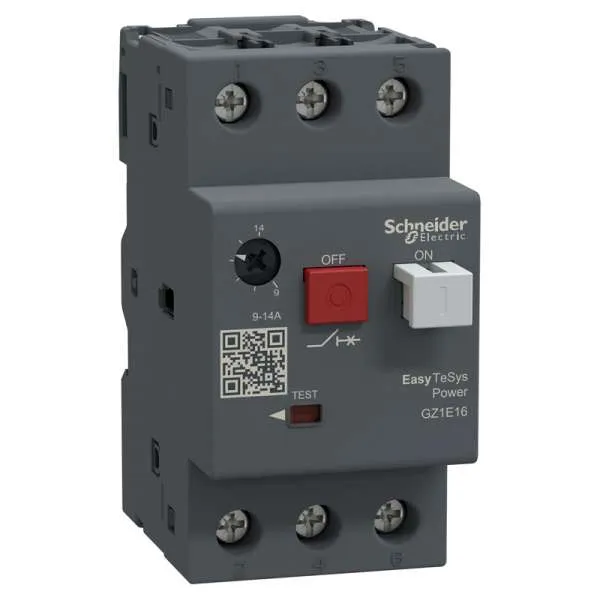

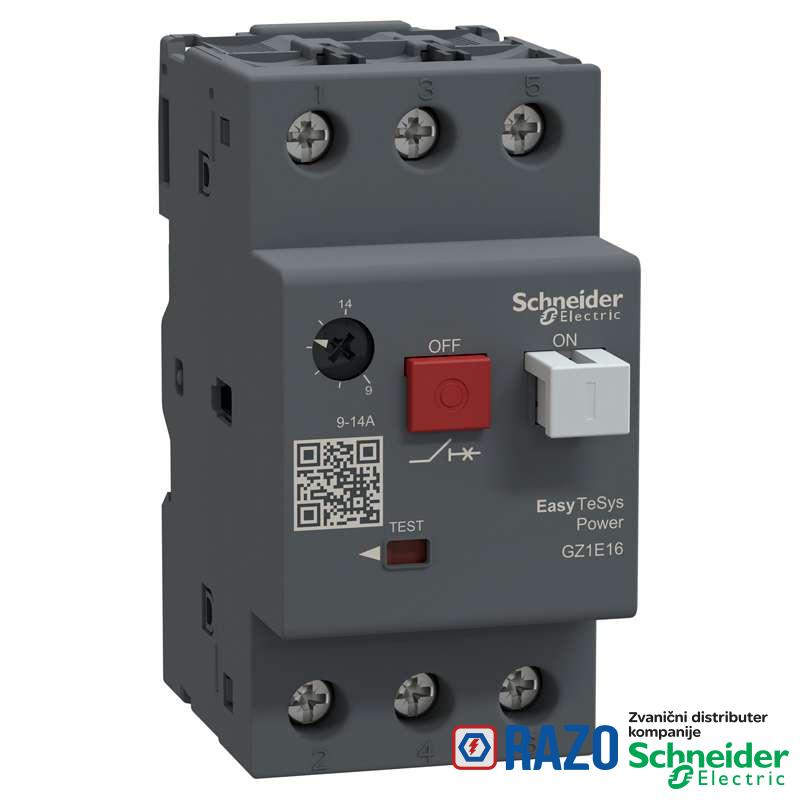

GZ1 E je 3P 3d termomagnetni prekidač specijalno napravljen za upravljanje i zaštitu motora u skladu sa standardima IEC 60947-2 i IEC 60947-4-1. Opseg podešavanja termičke zaštite je 9-14A sa termomagnetnom zaštitnom jedinicom. Poseduje IP 41 u GV2 MC01 kućištu i IP 55 u GV2 MC02 kućištu. Obezbeđuje standardnu pouzdanost i trajnost sa 0,1 miliona električnih/mehaničkih ciklusa. Ovi prekidači su napravljeni za povezivanje sa vijčanim priključcima. Dostupni širom sveta, sa više sertifikovanih standarda (IEC, UL, CSA, CCC, EAC, Marine) i zeleni Premium proizvod (RoHs/Reach).
