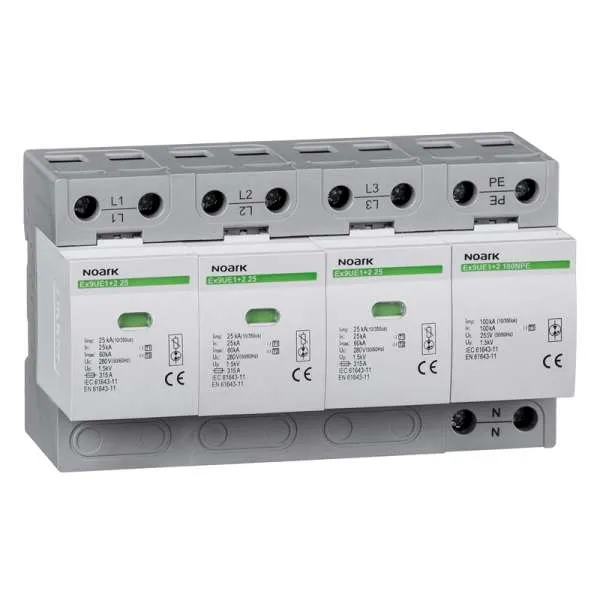

Odvodnik prenapona 1+2(b+c) 25kA 3P+N
Noark

Odvodnik prenapona 1+2(b+c) 25kA 3P+N

Šifra artikla: 105505
Model: 105505
Tehnička dokumentacija
Preuzmite tehničku dokumentaciju
0,00 RSD
66.896,00 RSD
66.896,00 RSD
Ušteda: 0,00 RSD
Obavesti me o sniženju
  • NSZ
Količina: 1 kom
2
1
Sačuvajte u listi želja
Datum isporuke
22.11.2024. - 24.11.2024.
Pomoć
OSNOVNE INFORMACIJE
Proizvodjač Noark
Grupa proizvoda Ex9UE
DOPUNSKE INFORMACIJE
Tip proizvoda ili komponente Odvodnik prenapona
Broj polova 3P+N
Tehnologija odvodnika prenapona MOV + GDT
Način montaže Na DIN šinu
Vreme odziva ≤ 100 ns
OKRUŽENJE
Stepen zaštite IP20
Temperatura okoline za rad uređaja -40 do +80 °C

Ex9UE1+2 25 serija su odvodnici prenapona Klase I+II. Namenjeni su za zaštitu od direktnog udara groma srednjeg intenziteta. U standardnoj trofaznoj TN-C mreži, obezbeđuju zaštitu do LPL I, II zahteva datim standardom EN 62305 sa ukupnom strujom groma uvedenom u instalaciju od 75 kA i ukupnom strujom udara groma 150 ili 2000 kA u skladu sa fizičkom konfiguracijom i uzajamnim položajem tačke uzemljenja gromobrana, tačke uzemljenja električne instalacije i mesta ugradnje odvodnika prenapona. Izrada Ex9UE1+2 25 je hibridna, zasnovana na kombinaciji visoko energetskog metal oksidnog otpornika i podužnog iskrišta. Ova kombinacija donosi niže vreme odziva zahvaljujući brzom metal oksidnom otporniku i nisko naponskom iskrištu u poređenju sa potpunim rešenjem sa podužnim iskrištem. Serijska veza metal oksidnog otpornika obezbeđuje ograničenje struje za podužno iskrište, ali takođe i potpunu izolovanost zbog serijske veze podužnog iskrišta na metal oksidni otpornik. Glavne karakteristike su definisane sa metal oksidnim otpornikom kao dominantnim delom. Nastali stepen zaštite i karakteristika reagovanja nije samo ispunjavanje zahteva klase I odvodnika prenapona a isti slučaj je i sa klasom II. Ex9UE1+2 25 obezbeđuju zaštitu za obe klase: I i II. Modularni dizajn sa izvlačivim umecima omogućava jednostavnu i brzu zamenu funkcionalnih modula izvan radnog veka u slučaju visokog intenziteta ili česte pojave prenapona.
