OSNOVNE INFORMACIJE
kretanje glave	linearno
Grupa proizvoda	OsiSense XC

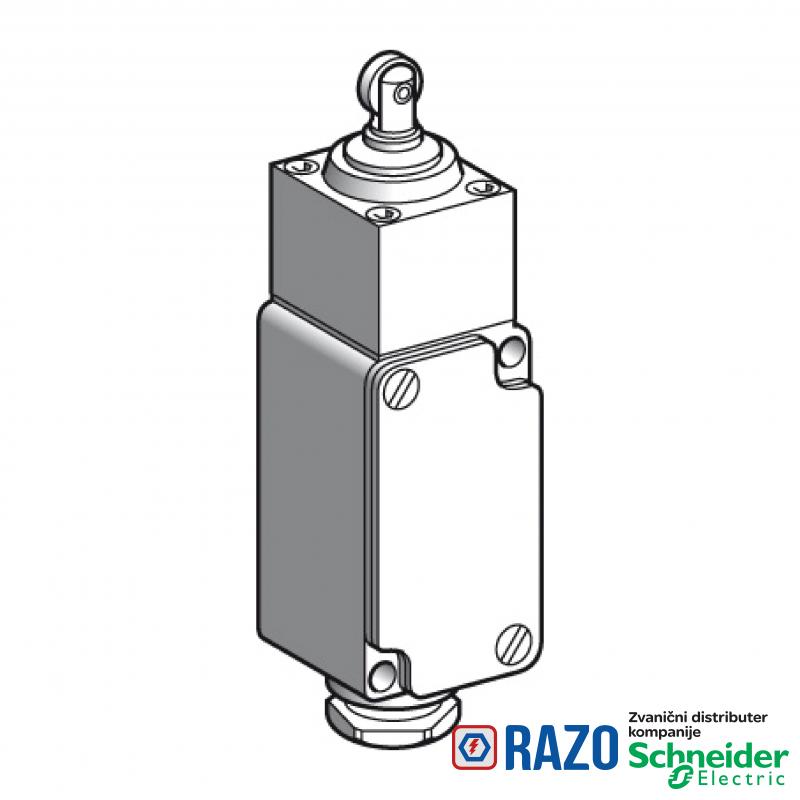

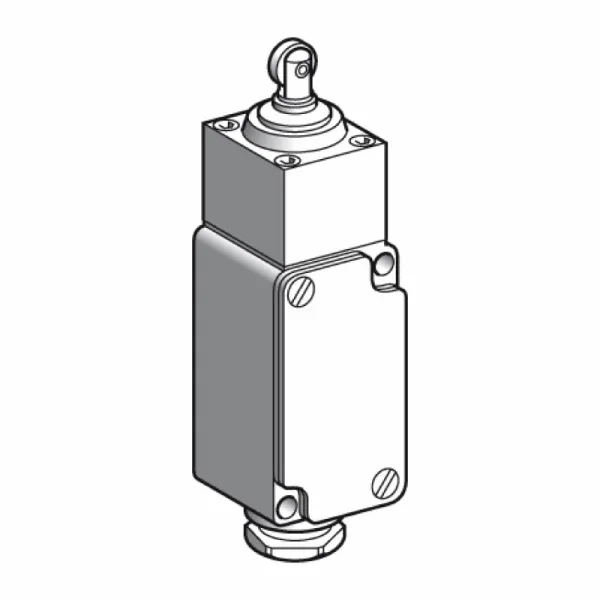

tip glave uređaja	klip sa točkićem čelik
Tip proizvoda ili komponente	granični prekidač
Materijal	metal
tip glave	glava sa klipom
aktiviranje prekidača	sa korakom od 30°
tip prilaza	bočni prilaz, 2 smera
ime serije	specijalni format
tip kućišta	fiksno
operacija kontakata	trenutno delovanje
specifične primene proizvoda	za zahtevne aplikacija
maksimalna brzina pobude	0.5 m/s
minimalna sila okidanja	18 N
Kratko ime uređaja	XC2J
broj polova	1

DOPUNSKE INFORMACIJE
visina	133-133 mm
opis priključaka ISO n°1	(13-14-11-12)OF
zaštita od kratkog spoja	10 A rastavni uložak osigurač, tip gG
minimalna brzina pobude	0.001 m/min
električna veza	vijčani priključci, kapacitet stezaljke: 1 x 0.5...2 x 2.5 mm²
Način pričvršćivanja	telom
materijal kontakata	posrebreni kontakti
kablovski uvod	1 uvod uključujući kablovsku uvodnicu, spoljašnji presek kabla: 6-13.5 mm
Masa proizvoda	0.56 kg
[Ui] nazivni napon izolacije	500 V u skladu sa IEC 60947-5-1
[Ui] nazivni napon izolacije	500 V u skladu sa NF C 20-040 grupa C
[Ui] nazivni napon izolacije	300 V u skladu sa CSA C22.2 No 14
električna trajnost	5000000 ciklusa, DC-13, 120 V, 4 W, broj operacija <3600 ciklusa/h, faktor opterećenja: 0.5 u skladu sa IEC 60947-5-1 dodatak C
električna trajnost	5000000 ciklusa, DC-13, 24 V, 10 W, broj operacija <3600 ciklusa/h, faktor opterećenja: 0.5 u skladu sa IEC 60947-5-1 dodatak C
električna trajnost	5000000 ciklusa, DC-13, 48 V, 7 W, broj operacija <3600 ciklusa/h, faktor opterećenja: 0.5 u skladu sa IEC 60947-5-1 dodatak C
pozitivno otvaranje	bez
forma izolacije kontakata	Za
mehanička trajnost	25000000 ciklusa
kompatibilnost	XC2J
označavanje koda kontakta	A300, AC-15 (Ue = 240 V), Ie = 3 A 10 A u skladu sa EN/IEC 60947-5-1
označavanje koda kontakta	Q300, DC-13 (Ue = 250 V), Ie = 0.27 A u skladu sa EN/IEC 60947-5-1
Širina	40 mm
Dubina	41 mm
maximum resistance across terminals	25 MΩ u skladu sa IEC 60255-7 kategorija 3
maximum resistance across terminals	25 MΩ u skladu sa NF C 93-050 metod A

OKRUžENJE
Sertifikacija proizvoda	DEMKO
Sertifikacija proizvoda	NEMKO
Sertifikacija proizvoda	CSA
IK stepen zaštite	IK08
Temperatura okoline za rad uređaja	-25-70 °C
Standardi	IEC 60337-1
Standardi	CSA C22.2 No 14
Standardi	VDE 0660-200
Standardi	EN/IEC 60947-5-1
Standardi	UL 508
otpornost na udare	25 gn za 18 milisekundi u skladu sa IEC 60068-2-27
otpornost na vibracije	10 gn (f= 10-500 Hz) u skladu sa IEC 60068-2-6
IP stepen zaštite	IP65 u skladu sa IEC 60529
IP stepen zaštite	IP657 u skladu sa NF C 20-010
Temperatura okoline za skladištenje	-40-70 °C
klasa zaštite protiv električnog udara	klasa I u skladu sa IEC 60536
klasa zaštite protiv električnog udara	klasa I u skladu sa NF C 20-030
Tretman zaštite	TC

ODRžIVOST PONUDE
Informacije o RoHS izuzecima	Da
Bez žive	Da
Izjava o zaštiti okoliša	ENVPEP110614EN
Status održive ponude	Green Premium proizvod
Propis REACh	referenca sadrži SVHC iznad propisanog praga
Profil cirkularnosti	N/A
EU RoHS direktiva	Proaktivna usaglašenost (proizvod nije u zakonskom okviru direktive EU RoHS)
