OSNOVNE INFORMACIJE
kretanje glave	linearno
Grupa proizvoda	OsiSense XC
Način pričvršćivanja	telom

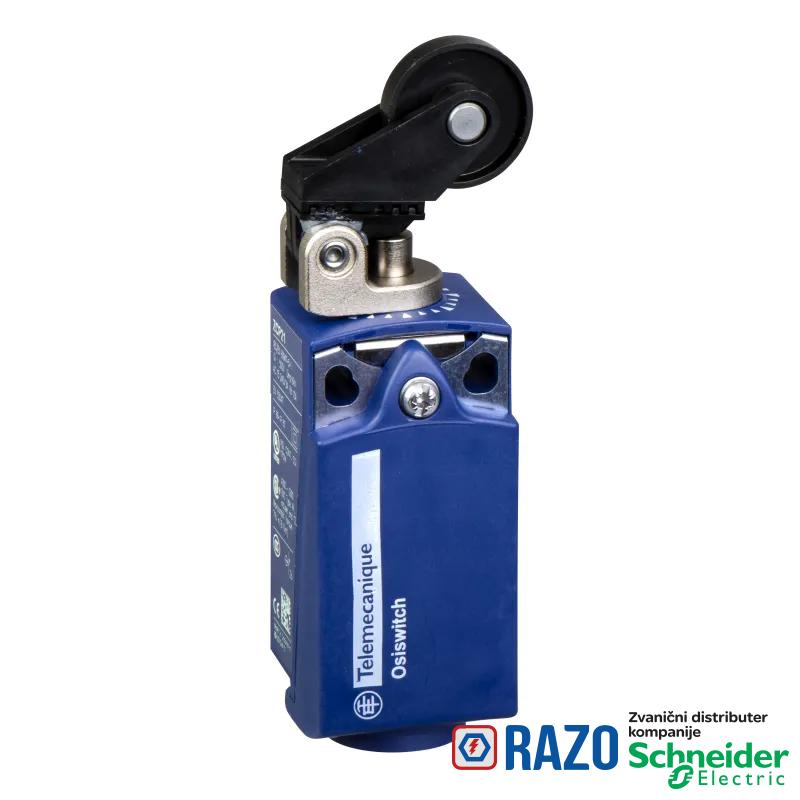

tip glave uređaja	poluga sa točkićem i klipom - sa povratkom termoplastika
dizajn senzora	kompaktni
Tip proizvoda ili komponente	granični prekidač
materijal glave	zamak
Materijal	plastika
tip glave	glava sa klipom
tip prilaza	bočni ili vertikalni prilaz, 1 smer
ime serije	standardni format
tip kontakata i sastav	1 NC + 1 NO
tip kućišta	fiksno
operacija kontakata	trenutno delovanje
materijal tela	plastika
Kratko ime uređaja	XCKP
broj polova	2

DOPUNSKE INFORMACIJE
visina	65-65 mm
opis priključaka ISO n°1	(13-14)NO
opis priključaka ISO n°1	(21-22)NC
zaštita od kratkog spoja	10 A rastavni uložak osigurač, tip gG
električna veza	vijčani priključci, kapacitet stezaljke: 1 x 0.34...2 x 1.5 mm²
kablovski uvod	1 uvod sa navojem za M16 x 1.5 kablovsku uvodnicu, spoljašnji presek kabla: 4-8 mm
Masa proizvoda	0.105 kg
[Uimp] nazivni podnosivi impulsni napon	6 kV u skladu sa IEC 60664
[Uimp] nazivni podnosivi impulsni napon	6 kV u skladu sa IEC 60947-1
prezentacija uređaja	kompletan proizvod
aktiviranje prekidača	sa korakom od 30°
[Ui] nazivni napon izolacije	300 V u skladu sa UL 508
[Ui] nazivni napon izolacije	500 V (stepen zaprljanosti 3) u skladu sa IEC 60947-1
[Ui] nazivni napon izolacije	300 V u skladu sa CSA C22.2 No 14
električna trajnost	5000000 ciklusa, DC-13, 120 V, 4 W, broj operacija <60 ciklusa/min, faktor opterećenja: 0.5 u skladu sa IEC 60947-5-1 dodatak C
električna trajnost	5000000 ciklusa, DC-13, 24 V, 10 W, broj operacija <60 ciklusa/min, faktor opterećenja: 0.5 u skladu sa IEC 60947-5-1 dodatak C
električna trajnost	5000000 ciklusa, DC-13, 48 V, 7 W, broj operacija <60 ciklusa/min, faktor opterećenja: 0.5 u skladu sa IEC 60947-5-1 dodatak C
minimalna sila pozitivnog otvaranja	18 N
pozitivno otvaranje	sa
forma izolacije kontakata	Zb
mehanička trajnost	15000000 ciklusa
kompatibilnost	XCKP
maksimalna brzina pobude	1 m/s
posebne primene	kompaktni promenljivi
minimalna sila okidanja	6 N
označavanje koda kontakta	A300, AC-15 (Ue = 240 V), Ie = 3 A 10 A u skladu sa EN/IEC 60947-5-1 dodatak A
označavanje koda kontakta	Q300, DC-13 (Ue = 250 V), Ie = 0.27 A u skladu sa EN/IEC 60947-5-1 dodatak A
Širina	31 mm
Dubina	30 mm
tačnost ponavljanja	0.1 mm na tačkama okidanja sa 1 milion radnih ciklusa
maximum resistance across terminals	25 MΩ u skladu sa IEC 60255-7 kategorija 3

OKRUžENJE
Sertifikacija proizvoda	UL
Sertifikacija proizvoda	CSA
Sertifikacija proizvoda	CCC
IK stepen zaštite	IK04 u skladu sa EN 50102
Temperatura okoline za rad uređaja	-25-70 °C
Standardi	EN 60204-1
Standardi	EN 60947-5-1
Standardi	UL 508
Standardi	IEC 60947-5-1
Standardi	IEC 60204-1
Standardi	CSA C22.2 No 14
otpornost na udare	50 gn za 11 milisekundi u skladu sa IEC 60068-2-27
otpornost na vibracije	25 gn (f= 10-500 Hz) u skladu sa IEC 60068-2-6
IP stepen zaštite	IP66 u skladu sa IEC 60529
IP stepen zaštite	IP67 u skladu sa IEC 60529
Temperatura okoline za skladištenje	-40-70 °C
klasa zaštite protiv električnog udara	klasa II u skladu sa IEC 61140
klasa zaštite protiv električnog udara	klasa II u skladu sa NF C 20-030
Tretman zaštite	TC

ODRžIVOST PONUDE
Informacije o RoHS izuzecima	Da
Bez žive	Da
Izjava o zaštiti okoliša	ENVPEP110606EN
Status održive ponude	Green Premium proizvod
Propis REACh	referenca sadrži SVHC iznad propisanog praga
Profil cirkularnosti	ENVEOLI110603EN
EU RoHS direktiva	Proaktivna usaglašenost (proizvod nije u zakonskom okviru direktive EU RoHS)
