OSNOVNE INFORMACIJE
kretanje glave	linearno
Grupa proizvoda	OsiSense XC
Način pričvršćivanja	telom
tip glave uređaja	klip sa točkićem sa povratkom metal sa nitrilnom navlakom
dizajn senzora	kompaktni

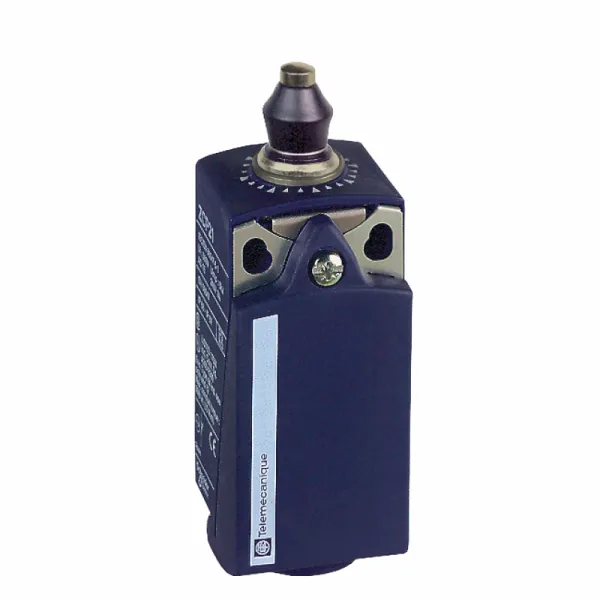

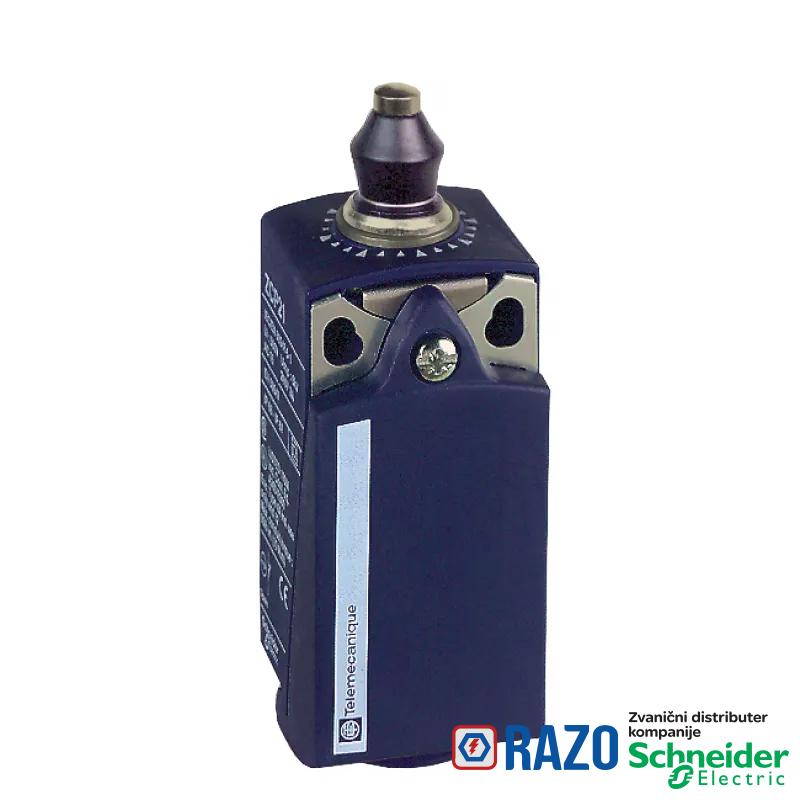

Tip proizvoda ili komponente	granični prekidač
materijal glave	zamak
Materijal	plastika
tip glave	glava sa klipom
tip prilaza	vertikalni prilaz, 1 smer
ime serije	standardni format
tip kontakata i sastav	1 NC + 1 NO
tip kućišta	fiksno
operacija kontakata	trenutno delovanje
materijal tela	plastika
Kratko ime uređaja	XCKP
broj polova	2

DOPUNSKE INFORMACIJE
visina	65-65 mm
opis priključaka ISO n°1	(21-22)NC
opis priključaka ISO n°1	(13-14)NO
zaštita od kratkog spoja	10 A rastavni uložak osigurač, tip gG
minimalna brzina pobude	0.01 m/min
električna veza	vijčani priključci, kapacitet stezaljke: 1 x 0.34...2 x 1.5 mm²
kablovski uvod	1 uvod sa navojem za Pg 11 kablovsku uvodnicu
Masa proizvoda	0.09 kg
[Uimp] nazivni podnosivi impulsni napon	6 kV u skladu sa IEC 60664
[Uimp] nazivni podnosivi impulsni napon	6 kV u skladu sa IEC 60947-1
prezentacija uređaja	kompletan proizvod
aktiviranje prekidača	na kraju
[Ui] nazivni napon izolacije	300 V u skladu sa UL 508
[Ui] nazivni napon izolacije	500 V (stepen zaprljanosti 3) u skladu sa IEC 60947-1
[Ui] nazivni napon izolacije	300 V u skladu sa CSA C22.2 No 14
električna trajnost	5000000 ciklusa, DC-13, 120 V, 4 W, broj operacija <60 ciklusa/min, faktor opterećenja: 0.5 u skladu sa IEC 60947-5-1 dodatak C
električna trajnost	5000000 ciklusa, DC-13, 24 V, 10 W, broj operacija <60 ciklusa/min, faktor opterećenja: 0.5 u skladu sa IEC 60947-5-1 dodatak C
električna trajnost	5000000 ciklusa, DC-13, 48 V, 7 W, broj operacija <60 ciklusa/min, faktor opterećenja: 0.5 u skladu sa IEC 60947-5-1 dodatak C
minimalna sila pozitivnog otvaranja	45 N
pozitivno otvaranje	sa
forma izolacije kontakata	Zb
mehanička trajnost	15000000 ciklusa
kompatibilnost	XCKP
maksimalna brzina pobude	0.5 m/s
posebne primene	kompaktni promenljivi
minimalna sila okidanja	15 N
označavanje koda kontakta	A300, AC-15 (Ue = 240 V), Ie = 3 A 10 A u skladu sa EN/IEC 60947-5-1 dodatak A
označavanje koda kontakta	Q300, DC-13 (Ue = 250 V), Ie = 0.27 A u skladu sa EN/IEC 60947-5-1 dodatak A
Širina	31 mm
Dubina	30 mm
tačnost ponavljanja	0.1 mm na tačkama okidanja sa 1 milion radnih ciklusa
maximum resistance across terminals	25 MΩ u skladu sa IEC 60255-7 kategorija 3

OKRUžENJE
Sertifikacija proizvoda	CSA
Sertifikacija proizvoda	CCC
Sertifikacija proizvoda	UL
IK stepen zaštite	IK04 u skladu sa EN 50102
Temperatura okoline za rad uređaja	-25-70 °C
Standardi	UL 508
Standardi	IEC 60204-1
Standardi	IEC 60947-5-1
Standardi	EN 60204-1
Standardi	CSA C22.2 No 14
Standardi	EN 60947-5-1
otpornost na udare	50 gn za 11 milisekundi u skladu sa IEC 60068-2-27
otpornost na vibracije	25 gn (f= 10-500 Hz) u skladu sa IEC 60068-2-6
IP stepen zaštite	IP66 u skladu sa IEC 60529
IP stepen zaštite	IP67 u skladu sa IEC 60529
Temperatura okoline za skladištenje	-40-70 °C
klasa zaštite protiv električnog udara	klasa II u skladu sa IEC 61140
klasa zaštite protiv električnog udara	klasa II u skladu sa NF C 20-030
Tretman zaštite	TC

ODRžIVOST PONUDE
Informacije o RoHS izuzecima	Da
Bez žive	Da
Izjava o zaštiti okoliša	ENVPEP110606EN
Status održive ponude	Green Premium proizvod
Propis REACh	referenca sadrži SVHC iznad propisanog praga
Profil cirkularnosti	ENVEOLI110603EN
EU RoHS direktiva	Proaktivna usaglašenost (proizvod nije u zakonskom okviru direktive EU RoHS)
