OSNOVNE INFORMACIJE
kretanje glave	više smerova
Grupa proizvoda	OsiSense XC
Način pričvršćivanja	telom

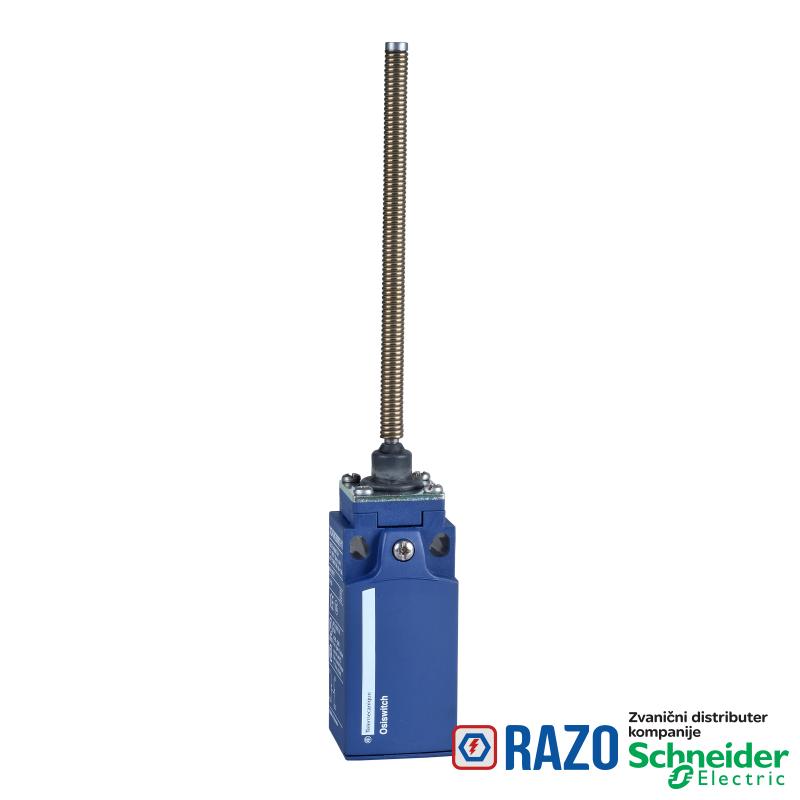

tip glave uređaja	šipka sa oprugom sa povratkom
dizajn senzora	kompaktni
kablovski uvod	1 uvod sa navojem za Pg 11 kablovsku uvodnicu
Tip proizvoda ili komponente	granični prekidač
materijal glave	plastika
Materijal	plastika
tip glave	glava za više smerova
tip prilaza	prilaz sa više strana
ime serije	standardni format
tip kontakata i sastav	1 NC + 1 NO
tip kućišta	fiksno
operacija kontakata	trenutno delovanje
materijal tela	plastika
Kratko ime uređaja	XCKN
broj polova	2

DOPUNSKE INFORMACIJE
visina	183-183 mm
opis priključaka ISO n°1	(21-22)NC
opis priključaka ISO n°1	(13-14)NO
zaštita od kratkog spoja	10 A rastavni uložak osigurač, tip gG
električna veza	vijčani priključci, kapacitet stezaljke: 1 x 0.34...2 x 1.5 mm²
Masa proizvoda	0.175 kg
[Uimp] nazivni podnosivi impulsni napon	6 kV u skladu sa IEC 60664
[Uimp] nazivni podnosivi impulsni napon	6 kV u skladu sa IEC 60947-1
prezentacija uređaja	kompletan proizvod
aktiviranje prekidača	sa bilo kojim pokretnim delom
[Ui] nazivni napon izolacije	300 V u skladu sa UL 508
[Ui] nazivni napon izolacije	500 V (stepen zaprljanosti 3) u skladu sa IEC 60947-1
[Ui] nazivni napon izolacije	300 V u skladu sa CSA C22.2 No 14
električna trajnost	5000000 ciklusa, DC-13, 120 V, 4 W, broj operacija <60 ciklusa/min, faktor opterećenja: 0.5 u skladu sa IEC 60947-5-1 dodatak C
električna trajnost	5000000 ciklusa, DC-13, 24 V, 10 W, broj operacija <60 ciklusa/min, faktor opterećenja: 0.5 u skladu sa IEC 60947-5-1 dodatak C
električna trajnost	5000000 ciklusa, DC-13, 48 V, 7 W, broj operacija <60 ciklusa/min, faktor opterećenja: 0.5 u skladu sa IEC 60947-5-1 dodatak C
pozitivno otvaranje	bez
forma izolacije kontakata	Zb
mehanička trajnost	5000000 ciklusa
kompatibilnost	XCKN
maksimalna brzina pobude	1 m/s
posebne primene	osnovni kompaktni
označavanje koda kontakta	A300, AC-15 (Ue = 240 V), Ie = 3 A 10 A u skladu sa EN/IEC 60947-5-1 dodatak A
označavanje koda kontakta	R300, DC-13 (Ue = 250 V), Ie = 0.1 A u skladu sa EN/IEC 60947-5-1 dodatak A
Širina	30 mm
Dubina	30 mm
minimalni moment za okidanje	0.13 N.m

OKRUžENJE
Sertifikacija proizvoda	CCC
Sertifikacija proizvoda	CSA
Sertifikacija proizvoda	UL
IK stepen zaštite	IK04 u skladu sa EN 50102
Temperatura okoline za rad uređaja	-25-70 °C
Standardi	IEC 60204-1
Standardi	UL 508
Standardi	IEC 60947-5-1
Standardi	EN 60947-5-1
Standardi	EN 60204-1
Standardi	CSA C22.2 No 14
otpornost na udare	10 gn za 11 milisekundi u skladu sa IEC 60068-2-27
otpornost na vibracije	25 gn (f= 10-500 Hz) u skladu sa IEC 60068-2-6
IP stepen zaštite	IP65 u skladu sa IEC 60529
Temperatura okoline za skladištenje	-40-70 °C
kategorija prenapona	klasa II u skladu sa IEC 61140
kategorija prenapona	klasa II u skladu sa NF C 20-030
Tretman zaštite	TC

ODRžIVOST PONUDE
Informacije o RoHS izuzecima	Da
Bez žive	Da
Izjava o zaštiti okoliša	ENVPEP1306065
Status održive ponude	Green Premium proizvod
Propis REACh	referenca sadrži SVHC iznad propisanog praga
Profil cirkularnosti	N/A
EU RoHS direktiva	Proaktivna usaglašenost (proizvod nije u zakonskom okviru direktive EU RoHS)
