OSNOVNE INFORMACIJE
kretanje glave	obrtno
Grupa proizvoda	OsiSense XC
Način pričvršćivanja	telom
tip glave uređaja	poluga sa točkićem sa povratkom metal utisnuti loptasti klip
dizajn senzora	minijaturni

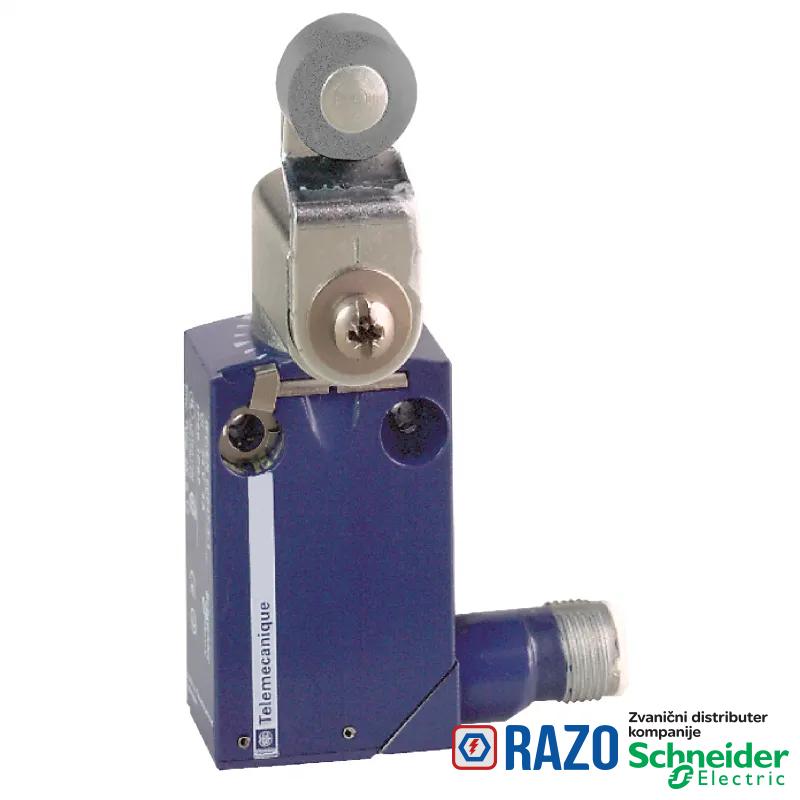

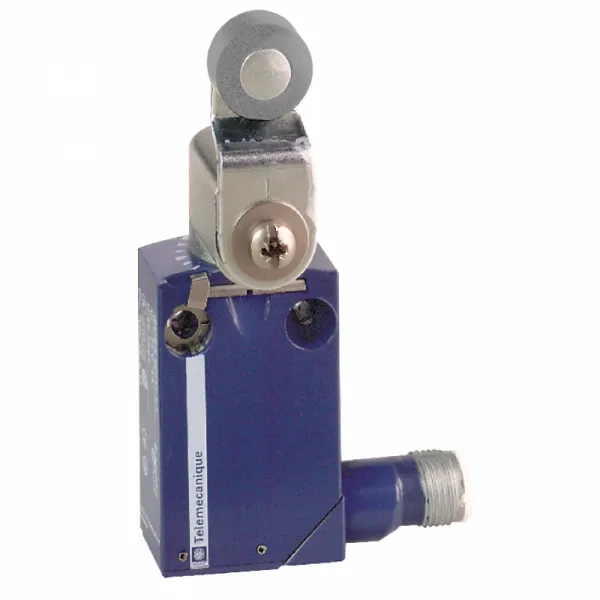

Tip proizvoda ili komponente	granični prekidač
materijal glave	zamak
Materijal	metal
tip glave	obrtna glava
tip prilaza	bočni prilaz, 2 smera
ime serije	standardni format
tip kontakata i sastav	1 C/O
tip kućišta	utično telo
operacija kontakata	trenutno delovanje
materijal tela	zamak
Kratko ime uređaja	XCMD
broj polova	1

DOPUNSKE INFORMACIJE
visina	50-50 mm
zaštita od kratkog spoja	4 A rastavni uložak osigurač, tip gG
električna veza	muški konektor M12, 4 pina
[Ithe] dozvoljena termička struja u ormanu	3 A
Masa proizvoda	0.125 kg
[Uimp] nazivni podnosivi impulsni napon	2.5 kV u skladu sa IEC 60664
[Uimp] nazivni podnosivi impulsni napon	2.5 kV u skladu sa IEC 60947-1
prezentacija uređaja	kompletan proizvod
aktiviranje prekidača	sa korakom od 30°
[Ui] nazivni napon izolacije	250 V (stepen zaprljanosti 3) u skladu sa IEC 60947-5-1
električna trajnost	5000000 ciklusa, DC-13, 24 V, 3 W, broj operacija <60 ciklusa/min, faktor opterećenja: 0.5 u skladu sa IEC 60947-5-1 dodatak C
električna trajnost	5000000 ciklusa, DC-13, 48 V, 2 W, broj operacija <60 ciklusa/min, faktor opterećenja: 0.5 u skladu sa IEC 60947-5-1 dodatak C
električna trajnost	5000000 ciklusa, DC-13, 120 V, 1 W, broj operacija <60 ciklusa/min, faktor opterećenja: 0.5 u skladu sa IEC 60947-5-1 dodatak C
pozitivno otvaranje	bez
forma izolacije kontakata	Za
[Ie] nazivna radna struja	1.5 A pri 240 V, AC-15 u skladu sa EN/IEC 60947-5-1 dodatak A
[Ie] nazivna radna struja	0.1 A pri 250 V, DC-13 u skladu sa EN/IEC 60947-5-1 dodatak A
mehanička trajnost	10000000 ciklusa
kompatibilnost	XCMD
maksimalna brzina pobude	1.5 m/s
posebne primene	minijaturni promenljivi
minimalna sila okidanja	0.1 N
staze	24/31 mm
Širina	30 mm
Dubina	16 mm
maximum resistance across terminals	25 mΩ u skladu sa IEC 60255-7 kategorija 3

OKRUžENJE
Sertifikacija proizvoda	CSA
Sertifikacija proizvoda	CCC
Sertifikacija proizvoda	UL
IK stepen zaštite	IK06 u skladu sa EN 62262
Temperatura okoline za rad uređaja	-25-70 °C
Standardi	UL 508
Standardi	EN/IEC 60204-1
Standardi	CSA C22.2 No 14
Standardi	EN/IEC 60947-5-1
otpornost na udare	25 gn za 18 milisekundi u skladu sa IEC 60068-2-27
otpornost na vibracije	5 gn (f= 10-500 Hz) u skladu sa IEC 60068-2-6
IP stepen zaštite	IP66 u skladu sa IEC 60529
IP stepen zaštite	IP67 u skladu sa IEC 60529
IP stepen zaštite	IP68 u skladu sa IEC 60529
Temperatura okoline za skladištenje	-40-70 °C
klasa zaštite protiv električnog udara	klasa I u skladu sa IEC 61140
klasa zaštite protiv električnog udara	klasa I u skladu sa NF C 20-030
Tretman zaštite	TC

ODRžIVOST PONUDE
Informacije o RoHS izuzecima	Da
Bez žive	Da
Izjava o zaštiti okoliša	ENVPEP110612EN
Status održive ponude	Green Premium proizvod
Propis REACh	referenca sadrži SVHC iznad propisanog praga
Profil cirkularnosti	ENVEOLI110612EN
EU RoHS direktiva	Proaktivna usaglašenost (proizvod nije u zakonskom okviru direktive EU RoHS)
