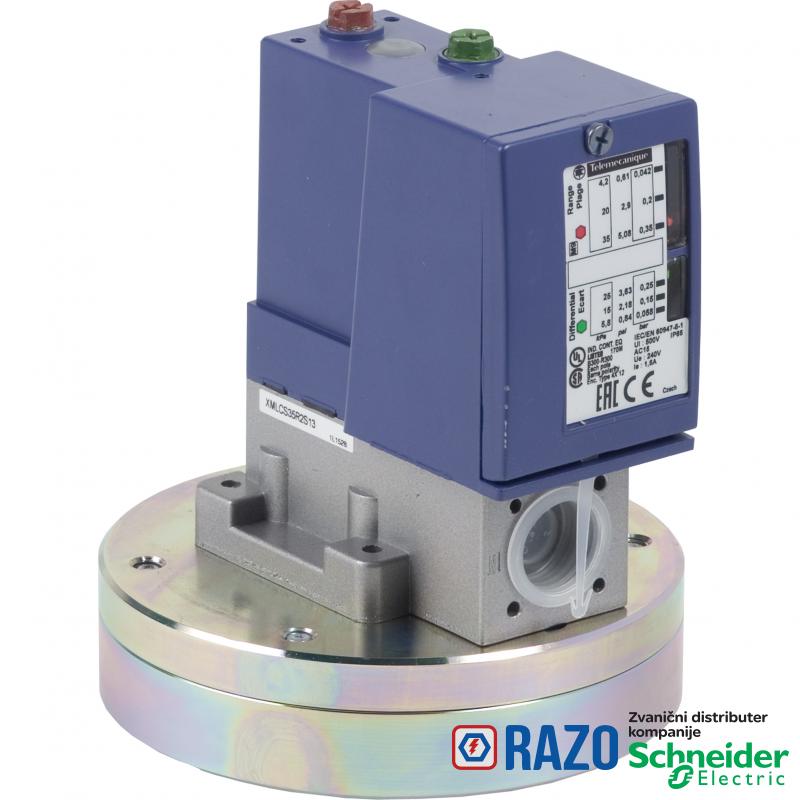

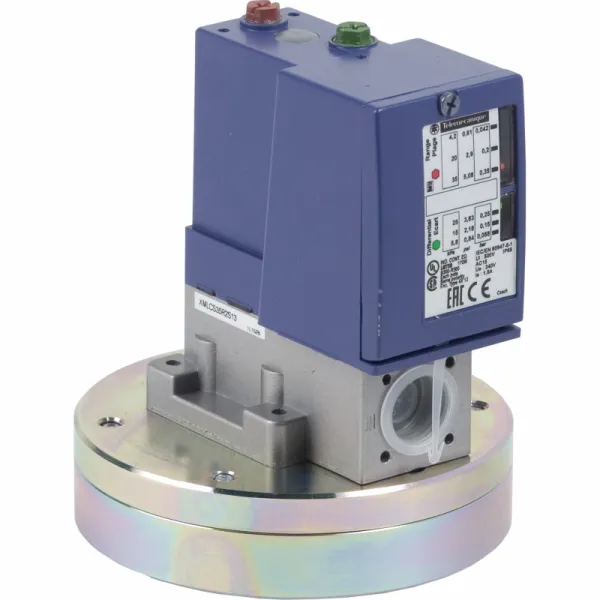

OSNOVNE INFORMACIJE
tip i sastav kontakta	2 C/O
tip senzora pritiska	elektromehanički senzor pritiska
aktuator pritiska	dijafragma
električna veza	vijčani priključci, 1 x 0.5...2 x 2.5 mm²
Grupa proizvoda	OsiSense XM
[In] nazivna struja	3 A, B300, AC-15 (Ue = 120 V) u skladu sa EN/IEC 60947-5-1
[In] nazivna struja	1.5 A, B300, AC-15 (Ue = 240 V) u skladu sa EN/IEC 60947-5-1
[In] nazivna struja	0.1 A, R300, DC-13 (Ue = 250 V) u skladu sa EN/IEC 60947-5-1
tip operacije presostata	podešavanje između 2 praga
kablovski uvod	kablovska uvodnica 7-13 mm
Tip proizvoda ili komponente	elektromehanički senzor pritiska
podesivi opseg okidanja za pritisak koji opada	0.002-0.242 bar
materijali u kontaktu sa tečnošću	čelik
materijali u kontaktu sa tečnošću	FPM, FKM
materijali u kontaktu sa tečnošću	304L nerđajući čelik
lokalni displej	sa
tip uvodnika	1/4" - 18 NPTF (ženski)
veličina senzora pritiska	0.35 bar
kontrolisana tečnost	vazduh (0-160 °C)
kontrolisana tečnost	hidraulično ulje (0-160 °C)
AWG mera (američki standard za prečnik žice)	AWG 20...AWG 14
specifične primene proizvoda	30 bar nadpritisak
tip skale	podesiva razlika
Tip električnog kola	upravljačko kolo
materijal kućišta	legura cinka
podesivi opseg okidanja za pritisak koji raste	0.042-0.33 bar
maksimalni dopustivi pritisak	37.5 bar
moguća maksimalna razlika na gornjem podešavanju	0.23 bar
pritisak uništenja	67.5 bar
Kratko ime uređaja	XMLC

DOPUNSKE INFORMACIJE
ponovljivost tačnosti	2 %
Visina	113 mm
opis priključaka ISO n°2	(23-24-21-22)OF
opis priključaka ISO n°1	(13-14-11-12)OF
Tip priključnog bloka	8 priključaka
zaštita od kratkog spoja	10 A rastavni uložak osigurač, tip gG (gl)
materijal kontakata	srebrni kontakti
moguća minimalna razlika na višim podešavanjima	0.088 bar (+/- 20 mbar)
operacije pomoćnih kontakata	istovremeno, trenutno delovanje
Masa proizvoda	3.5 kg
[Uimp] nazivni podnosivi impulsni napon	6 kV u skladu sa EN/IEC 60947-1
maksimalni dopustivi pritisak - po ciklusu	30 bar
maksimalni radni ciklus	120 ciklusa/min
[Ui] nazivni napon izolacije	300 V u skladu sa UL 508
[Ui] nazivni napon izolacije	500 V u skladu sa EN/IEC 60947-1
[Ui] nazivni napon izolacije	300 V u skladu sa CSA C22.2 No 14
Podešavanje	spoljašnje
mehanička trajnost	2000000 ciklusa
Širina	46 mm
Dubina	85 mm
maximum resistance across terminals	25 mΩ u skladu sa IEC 255-7 kategorija 3
maximum resistance across terminals	25 mΩ u skladu sa NF C 93-050 metod A
moguća minimalna razlika na nižim podešavanjima	0.04 bar (+/- 20 mbar)

OKRUžENJE
Sertifikacija proizvoda	EAC
Sertifikacija proizvoda	UL
Sertifikacija proizvoda	CSA
Temperatura okoline za rad uređaja	-25-70 °C
Standardi	UL 508
Standardi	EN/IEC 60947-5-1
Standardi	CSA C22.2 No 14
Standardi	CE
Standardi	IEC 60947-5-1
otpornost na vibracije	4 gn (f = 30-500 Hz) u skladu sa IEC 60068-2-6
otpornost na udare	50 gn u skladu sa IEC 60068-2-27
IP stepen zaštite	IP66 u skladu sa EN/IEC 60529
Temperatura okoline za skladištenje	-40-70 °C
zaštitni tretman	TC standardna verzija
Radni položaj	bilo koja pozicija
klasa zaštite protiv električnog udara	klasa I u skladu sa IEC 1140
klasa zaštite protiv električnog udara	klasa I u skladu sa IEC 536
klasa zaštite protiv električnog udara	klasa I u skladu sa NF C 20-030

ODRžIVOST PONUDE
Informacije o RoHS izuzecima	Da
Bez žive	Da
Izjava o zaštiti okoliša	ENVPEP110914EN
Profil cirkularnosti	N/A
EU RoHS direktiva	Proaktivna usaglašenost (proizvod nije u zakonskom okviru direktive EU RoHS)
