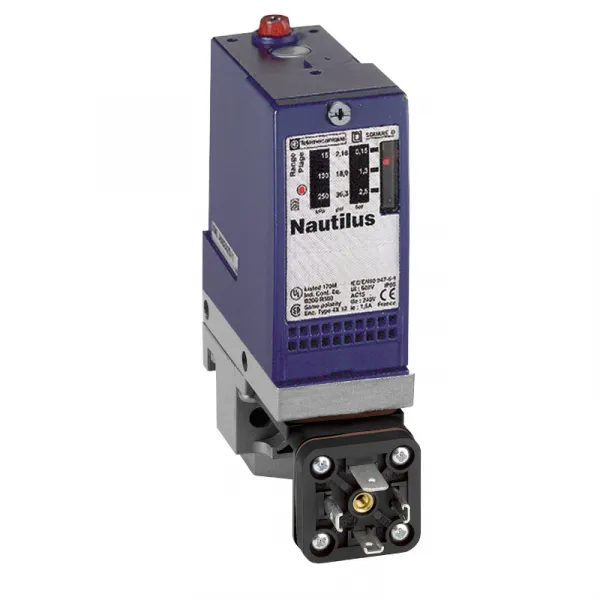

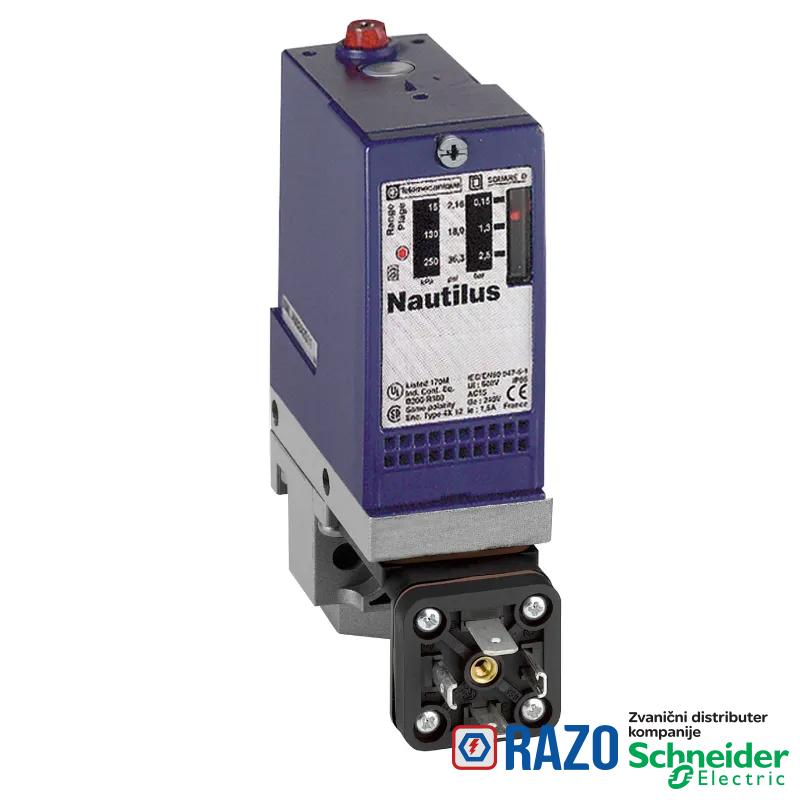

OSNOVNE INFORMACIJE
tip i sastav kontakta	1 C/O
tip senzora pritiska	elektromehanički senzor pritiska
aktuator pritiska	klip
električna veza	1 muški konektor EN 175301-803-A (stari DIN43650), 4 pina
Grupa proizvoda	OsiSense XM
[In] nazivna struja	3 A, B300, AC-15 (Ue = 120 V) u skladu sa EN/IEC 60947-5-1
[In] nazivna struja	1.5 A, B300, AC-15 (Ue = 240 V) u skladu sa EN/IEC 60947-5-1
[In] nazivna struja	0.1 A, R300, DC-13 (Ue = 250 V) u skladu sa EN/IEC 60947-5-1
tip operacije presostata	detekcija jednog praga
Tip proizvoda ili komponente	elektromehanički senzor pritiska
podesivi opseg okidanja za pritisak koji opada	4.5-142 bar
materijali u kontaktu sa tečnošću	FPM, FKM
materijali u kontaktu sa tečnošću	čelik
materijali u kontaktu sa tečnošću	mesing
materijali u kontaktu sa tečnošću	PTFE
lokalni displej	sa
tip uvodnika	G 1/4 (ženski) u skladu sa ISO 228
veličina senzora pritiska	160 bar
kontrolisana tečnost	hidraulično ulje (0-160 °C)
specifične primene proizvoda	-
tip skale	fiksna razlika
Tip električnog kola	upravljačko kolo
materijal kućišta	legura cinka
podesivi opseg okidanja za pritisak koji raste	10-160 bar
maksimalni dopustivi pritisak	360 bar
pritisak uništenja	720 bar
Kratko ime uređaja	XMLA

DOPUNSKE INFORMACIJE
ponovljivost tačnosti	2 %
Visina	113 mm
opis priključaka ISO n°1	(13-14-11-12)OF
Tip priključnog bloka	4 priključka
zaštita od kratkog spoja	10 A rastavni uložak osigurač, tip gG (gl)
prirodna razlika na višem podešavanju	18 bar (+/- 3 bar)
materijal kontakata	srebrni kontakti
operacije pomoćnih kontakata	trenutno delovanje
Masa proizvoda	0.78 kg
controlled fluid	hydraulic oil
[Uimp] nazivni podnosivi impulsni napon	6 kV u skladu sa EN/IEC 60947-1
maksimalni dopustivi pritisak - po ciklusu	200 bar
maksimalni radni ciklus	60 ciklusa/min
[Ui] nazivni napon izolacije	300 V u skladu sa UL 508
[Ui] nazivni napon izolacije	500 V u skladu sa EN/IEC 60947-1
[Ui] nazivni napon izolacije	300 V u skladu sa CSA C22.2 No 14
Podešavanje	spoljašnje
mehanička trajnost	6000000 ciklusa
Širina	35 mm
Dubina	75 mm
temperature of controlled fluid	0-160 °C
prirodna razlika na donjem podešavanju	5.5 bar (+/- 1 bar)
maximum resistance across terminals	25 mΩ u skladu sa IEC 255-7 kategorija 3
maximum resistance across terminals	25 mΩ u skladu sa NF C 93-050 metod A

OKRUžENJE
Sertifikacija proizvoda	BV
Sertifikacija proizvoda	LROS (Lloyds register of shipping)
Sertifikacija proizvoda	UL
Sertifikacija proizvoda	EAC
Sertifikacija proizvoda	CCC
Sertifikacija proizvoda	CSA
Temperatura okoline za rad uređaja	-25-70 °C
Standardi	EN/IEC 60947-5-1
Standardi	UL 508
Standardi	CE
Standardi	CSA C22.2 No 14
otpornost na vibracije	4 gn (f = 30-500 Hz) u skladu sa IEC 60068-2-6
otpornost na udare	50 gn u skladu sa IEC 60068-2-27
IP stepen zaštite	IP65 u skladu sa EN/IEC 60529
Temperatura okoline za skladištenje	-40-70 °C
zaštitni tretman	TC standardna verzija
Radni položaj	bilo koja pozicija
klasa zaštite protiv električnog udara	klasa I u skladu sa IEC 1140
klasa zaštite protiv električnog udara	klasa I u skladu sa IEC 536
klasa zaštite protiv električnog udara	klasa I u skladu sa NF C 20-030

ODRžIVOST PONUDE
Informacije o RoHS izuzecima	Da
Bez žive	Da
Izjava o zaštiti okoliša	ENVPEP110914EN
Status održive ponude	Green Premium proizvod
Propis REACh	referenca ne sadrži SVHC iznad propisanog praga
Profil cirkularnosti	N/A
EU RoHS direktiva	Proaktivna usaglašenost (proizvod nije u zakonskom okviru direktive EU RoHS)
