OSNOVNE INFORMACIJE
Grupa proizvoda	Phaseo
obezbeđena oprema	filter za korekciju faktora snage u skladu sa IEC 61000-3-2
napon izlaza	24 V DC
temperatura okoline za rad	50-60 °C (sa faktorom smanjenja karakteristika)
temperatura okoline za rad	-25-50 °C (bez smanjenja karakteristika)
Tip proizvoda ili komponente	napajanje
tip napajanja	regulisano
naponski ulaz	100...120 V AC monofazno, priključak(čci): N-L1
naponski ulaz	200...500 V AC međufazno, priključak(čci): L1-L2
tip zaštite izlaza	protiv preopterećenja, zaštitna tehnologija: ručni ili automatski reset
tip zaštite izlaza	protiv prenapona, zaštitna tehnologija: 30...32 V, ručni reset
tip zaštite izlaza	protiv kratkog spoja, zaštitna tehnologija: ručni ili automatski reset
tip zaštite izlaza	protiv podnapona, zaštitna tehnologija: okidanje ako je U < 21.6 V
tip zaštite izlaza	termička, zaštitna tehnologija: automatski reset
napajanje strujnog izlaza	10 A
nazivna snaga u W	240 W

DOPUNSKE INFORMACIJE
Mrežna frekvencija	47...63 Hz
spajanje izlaza	paralelno
spajanje izlaza	serijski
cos ϕ	0.68-0.68 pri 240 V
cos ϕ	0.69-0.69 pri 120 V
Visina	125 mm
statusne LED lampice	izlazni napon: 1 LED (zelena i crvena)
statusne LED lampice	izlazna struja: 1 LED (zelena, crvena i narandžasta)
vreme držanja	>= 120 ms pri 400 V
vreme držanja	>= 20 ms pri 100 V
vreme držanja	>= 40 ms pri 240 V
Nosači za montažu	35 x 7.5 mm simetrična DIN šina
Nosači za montažu	35 x 15 mm simetrična DIN šina
označavanje	CE
Ograničenje napona ulaza	170...550 V
Ograničenje napona ulaza	85...132 V
Masa proizvoda	1 kg
filter za harmonike	struja harmonika niske frekvencije
podešavanje napona i opterećenja	1...3 %
dopustiva privremena struja	1.5 x In (tokom 4 s)
povezivanje - priključci	za dijagnostiku releja: odvojivi vijčani priključni blok, kapacitet priključka: 2 x 2.5 mm²
povezivanje - priključci	za povezivanje ulaza: vijčani priključni blokovi, kapacitet priključka: 3 x 0.5...3 x 4 mm² AWG 22...AWG 12
povezivanje - priključci	za uzemljenje ulaza: vijčani priključni blokovi, kapacitet priključka: 1 x 0.5...1 x 4 mm² AWG 22...AWG 12
povezivanje - priključci	za povezivanje izlaza: vijčani priključni blokovi, kapacitet priključka: 4 x 0.5...4 x 4 mm² AWG 22...AWG 12
povezivanje - priključci	za uzemljenje izlaza: vijčani priključni blokovi, kapacitet priključka: 1 x 0.5...1 x 4 mm² AWG 22...AWG 12
snaga disipacije u W	31 W
ime testa	elektrostatička pražnjenja u skladu sa EN/IEC 61000-4-2
ime testa	indukovano elektromagnetno polje u skladu sa EN/IEC 61000-4-6
ime testa	magnetno polje u skladu sa EN 61000-4-8
ime testa	gubitak glavnog napajanja u skladu sa IEC 61000-4-11
ime testa	elektromagnetno polje emisije vezane sa zračenjem u skladu sa EN/IEC 61000-4-3
ime testa	brzi prelazi u skladu sa IEC 61000-4-4
ime testa	naponski udar u skladu sa EN/IEC 61000-4-5
ime testa	emisije vezane sa vodovima na napajanju u skladu sa EN 55022 klasa B
ime testa	emisije vezane sa zračenjem u skladu sa EN 55022 klasa B
ime testa	emisija struje harmonika u skladu sa EN/IEC 61000-3-2
ograničenje izlaznog napona	24...28.8 V podesivo
kompatibilnost	ABL8R
Radni položaj	vertikalno
Širina	86 mm
udarna struja	30 A 2 ms
efikasnost	87 %
Dubina	145 mm
Nadmorska visina za rad	2000 m

OKRUžENJE
Sertifikacija proizvoda	cCSAus
Sertifikacija proizvoda	EAC
Sertifikacija proizvoda	KC
Sertifikacija proizvoda	RCM
Sertifikacija proizvoda	UL
Standardi	UL 508
Standardi	CSA C22.2 No 60950-1
Karakteristike okruženja	EMC u skladu sa EN 61000-6-1
Karakteristike okruženja	EMC u skladu sa EN 61000-6-3
Karakteristike okruženja	EMC u skladu sa EN 55024
Karakteristike okruženja	EMC u skladu sa EN/IEC 61000-6-4
Karakteristike okruženja	EMC u skladu sa EN/IEC 61204-3
Karakteristike okruženja	bezbednost u skladu sa EN/IEC 60950-1
Karakteristike okruženja	bezbednost u skladu sa EN/IEC 61204-3
Karakteristike okruženja	bezbednost u skladu sa SELV
struja ulaza	100 V with UTE C80-810
struja ulaza	200...500 V with UTE C80-810
IP stepen zaštite	IP20 u skladu sa EN/IEC 60529
Temperatura okoline za skladištenje	-40-70 °C
kategorija prenapona	klasa I u skladu sa VDE 0106-1
relativna vlažnost	0-90 % tokom rada
relativna vlažnost	0-95 % skladištenje
dielektrična snaga	3500 V između ulaza i uzemljenja
dielektrična snaga	4000 V između ulaza i izlaza
dielektrična snaga	500 V između izlaza i uzemljenja

ODRžIVOST PONUDE
Informacije o RoHS izuzecima	Da
Bez žive	Da
Izjava o zaštiti okoliša	ENVPEP061201EN
Status održive ponude	Green Premium proizvod
Propis REACh	referenca ne sadrži SVHC iznad propisanog praga
RoHS regulativa za Kinu	X
Profil cirkularnosti	ENVEOLI120913EN
EU RoHS direktiva	Proaktivna usaglašenost (proizvod nije u zakonskom okviru direktive EU RoHS)

UGOVORNA GARANCIJA
Garancija	18 months

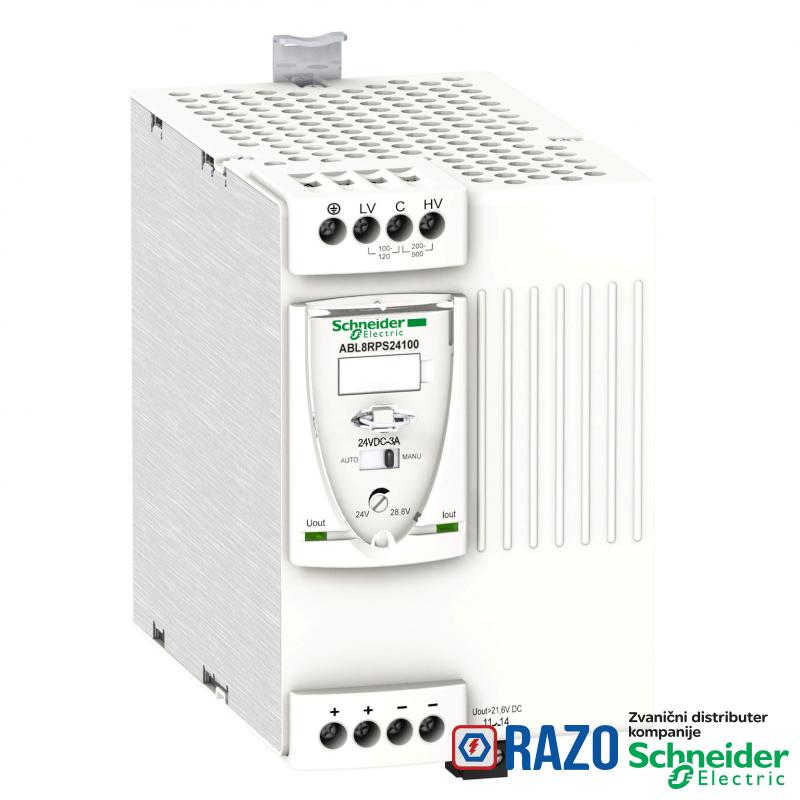

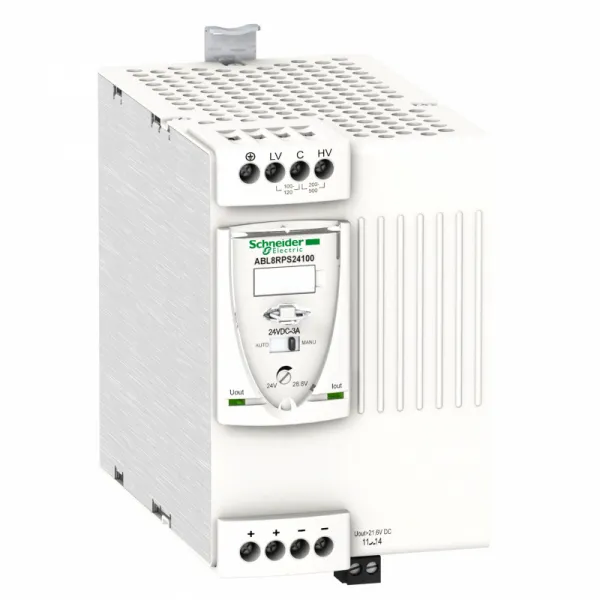

Ovaj proizvod je deo linije Modicon ABL, ponude napajanja za industrijsku upotrebu. To je regulisano switch mode napajanje. Ima nominalni ulaz od 100V do 500V AC, nominalnu izlaznu struju od 10A na 24V DC i nominalni izlaz napajanja od 240 W. Obezbeđuje napon direktne struje i obezbeđuje zaštitu od preopterećenja i kratkih spojeva sa automatskim ili ručnim restartom. Ima LED indikator za dijagnostiku dostupan sa prednje strane za trenutno rešavanje problema. Radi od minus 25 stepeni celzijusa do plus 50 stepeni celzijusa, od 0 do 2000 metara. Visina je 125 mm, širina 86 mm i dubina 145 mm. Težina je 1 kilogram. To je napajanje za industrijsku upotrebu. U skladu sa CE, CCSAus, EAC, KC, RCM i UL sertifikatima. GB2CD08, GB2CD12, GV2RT07, GV2ME07 termalni magnetni prekidači kola preporučuju se za zaštitu. Ima LED indikator za dijagnostiku dostupan sa prednje strane za trenutno rešavanje problema. Instalira se na DIN šinu od 35 mm. Donosi energiju u vaše automatizovane sisteme. Ekstremno kompaktno osmišljeno, za jednostavne mašine i primene.
