OSNOVNE INFORMACIJE
napon izlaza	(Ubaterija-0.5) V u režimu rada baterije DC
napon izlaza	(Uin-0.25) V u nazivnom režimu rada DC
Grupa proizvoda	Phaseo

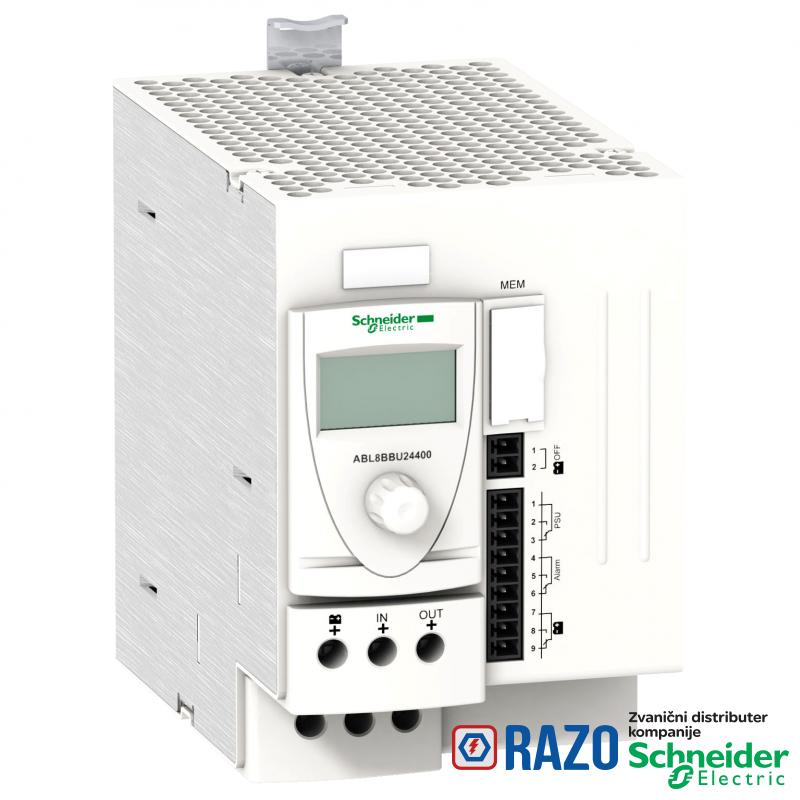

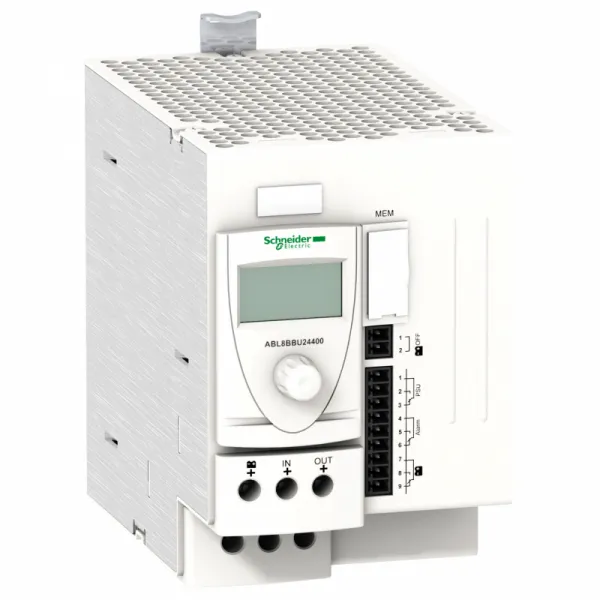

Tip proizvoda ili komponente	kontrolni modul baterije
naponski ulaz	24...28.8 V DC
maksimalna izlazna struja	40 A

DOPUNSKE INFORMACIJE
potrošnja struje	0.6 A sa opterećenjem
potrošnja struje	0.1 mA bez opterećenja
potrošnja struje	<= 40.6 A
struja držanja	35 A
struja držanja	40 A
struja držanja	25 A
struja držanja	30 A
način fiksiranja	stezaljkama na 35 mm simetrična DIN šina, radni položaj: horizontalna
način fiksiranja	stezaljkama na 35 mm simetrična DIN šina, radni položaj: vertikalno
rešenje držanja	upotreba baterijskih modula
označavanje	CE
Ograničenje napona ulaza	22...30 V
Masa proizvoda	0.7 kg
vreme držanja	7 min
vreme držanja	10 s
vreme držanja	15 min
vreme držanja	2 min
vreme držanja	0.5 s
vreme držanja	4 min
vreme držanja	9 min
vreme držanja	5 min
vreme držanja	1 s
vreme držanja	5 s
vreme držanja	6 min
vreme držanja	30 s
vreme držanja	1 min
vreme držanja	3 min
vreme držanja	0.2 s
vreme držanja	8 min
vreme držanja	10 min
vreme držanja	2 s
vreme držanja	20 min
povezivanje - priključci	za dijagnostiku releja: odvojivi vijčani priključni blok, kapacitet priključka: 1 x 0.75 mm²
povezivanje - priključci	za povezivanje ulaza: vijčani priključni blokovi, kapacitet priključka: 2 x 0.5...2 x 10 mm² AWG 20...AWG 8
povezivanje - priključci	za povezivanje izlaza: vijčani priključni blokovi, kapacitet priključka: 2 x 0.5...2 x 10 mm² AWG 20...AWG 8
tip zaštite izlaza	protiv preopterećenja, zaštitna tehnologija: 1.5 x In
tip zaštite izlaza	protiv kratkog spoja, zaštitna tehnologija: režim rada sa baterijom, automatski reset
tip zaštite izlaza	protiv kratkog spoja, zaštitna tehnologija: direktno napajanje iz mreže
maximum power dissipation in W	12 W
ime testa	elektrostatička pražnjenja u skladu sa EN/IEC 61000-4-2
ime testa	emisija u skladu sa EN 61000-6-3
ime testa	indukovano elektromagnetno polje u skladu sa EN/IEC 61000-4-6 nivo 3
ime testa	elektromagnetno polje emisije vezane sa zračenjem u skladu sa EN/IEC 61000-4-3 nivo 3
ime testa	brzi prelazi u skladu sa IEC 61000-4-4 nivo 3
ime testa	naponski udar u skladu sa EN/IEC 61000-4-5 nivo 2
ime testa	emisije vezane sa vodovima i zračenjem u skladu sa EN 55022 klasa B, 20 %
lokalna signalizacija	status alarma: 1 C/O relej
lokalna signalizacija	status baterije: 1 C/O relej
lokalna signalizacija	status napajanja: 1 C/O relej
lokalna signalizacija	status modula: LCD ekran
kompatibilnost	ABL8B
prag akvizicije	podesivo 22...36 V
broj izlaznih kanala	1

OKRUžENJE
Sertifikacija proizvoda	RCM
Sertifikacija proizvoda	EAC
Temperatura okoline za rad uređaja	-25-60 °C
Standardi	UL 508
Standardi	CSA C22.2 No 60950-1
Karakteristike okruženja	EMC u skladu sa EN 61000-6-3
Karakteristike okruženja	EMC u skladu sa EN/IEC 61000-6-2
Karakteristike okruženja	bezbednost u skladu sa EN/IEC 60950-1
Karakteristike okruženja	bezbednost u skladu sa EN/IEC 61204-3
otpornost na vibracije	2 gn (f= 11.9-150 Hz) u skladu sa EN/IEC 61131-2
otpornost na vibracije	3.5 mm (f= 3-11.9 Hz) u skladu sa EN/IEC 61131-2
struja ulaza	24 V with UTE C80-810
IP stepen zaštite	IP20 u skladu sa EN/IEC 60529
Temperatura okoline za skladištenje	-40-85 °C
kategorija prenapona	klasa II u skladu sa VDE 0106-1
relativna vlažnost	0-90 % tokom rada
relativna vlažnost	0-95 % tokom skladištenja
dielektrična snaga	500 V između ulaza i uzemljenja
dielektrična snaga	500 V između izlaza i uzemljenja

ODRžIVOST PONUDE
Informacije o RoHS izuzecima	Da
Bez žive	Da
Izjava o zaštiti okoliša	ENVPEP121210EN
Status održive ponude	Green Premium proizvod
Propis REACh	referenca sadrži SVHC iznad propisanog praga
RoHS regulativa za Kinu	X
Profil cirkularnosti	ENVEOLI1212010EN
EU RoHS direktiva	Proaktivna usaglašenost (proizvod nije u zakonskom okviru direktive EU RoHS)
