| OSNOVNE INFORMACIJE | |
|---|---|
| [Us] nazivni napon | 24 V DC - 15...10 % |
| Grupa proizvoda | Preventa Safety automatizacija |
| Tip proizvoda ili komponente | Preventa sigurnosni modul |

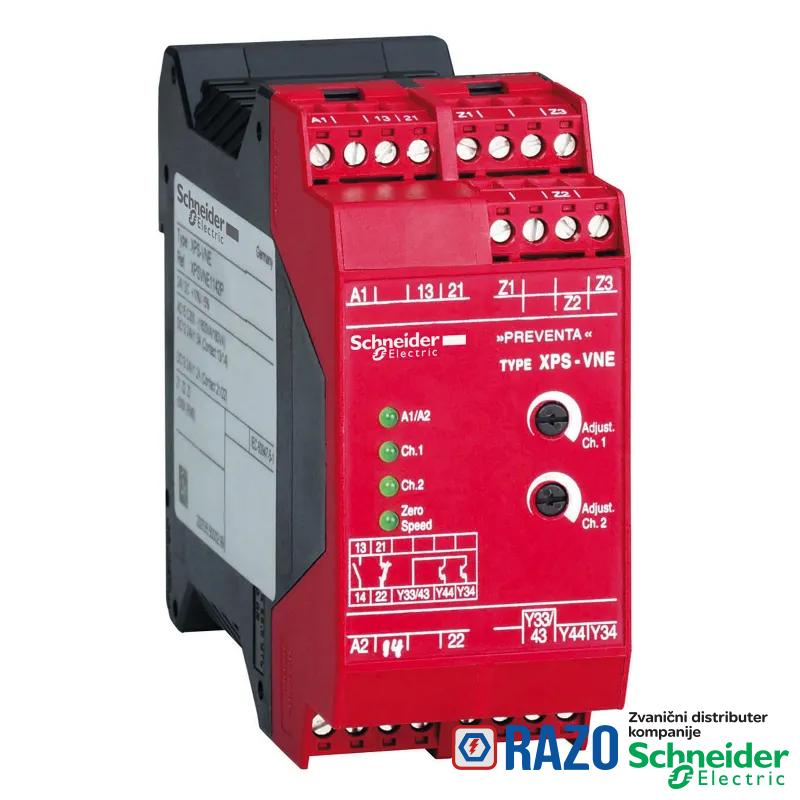

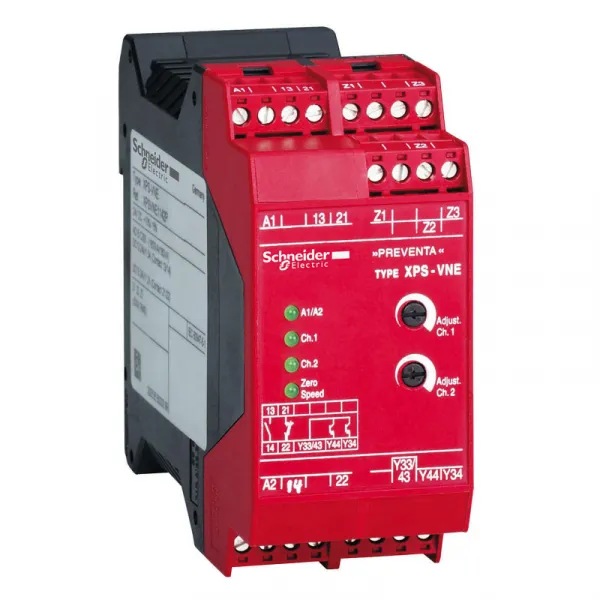

| ime sigurnosnog modula | XPSVNE |
| broj dodatnih kola | 2 tranzistorska izlaza |
| tip izlaza | relej, 1 NO + 1 NC kolo(a), beznaponski |
| sigurnosni modul | za detekciju nulte brzine |
| podaci o sigurnosnoj pouzdanosti | MTTFd = 124.1 god. u skladu sa EN/ISO 13849-1 |
| podaci o sigurnosnoj pouzdanosti | DC > 99 % u skladu sa EN/ISO 13849-1 |
| podaci o sigurnosnoj pouzdanosti | PFHd = 9.26E-9 1/h u skladu sa EN/IEC 62061 |
| funkcije modula | nadzor trofaznog motora sa zvezda-trougao pokretačem |
| funkcije modula | nadzor trofaznog motora promenjivim brojem polova i zvezda-trougao pokretača |
| funkcije modula | nadzor trofaznog motora + frekventnog regulatora |
| funkcije modula | nadzor trofaznog motora |
| funkcije modula | nadzor XPS AK |
| funkcije modula | nadzor zvezda-trougao pokr. motora i nadzor prekid. zaštitne konstrukcije XCS E |
| funkcije modula | nadzor jednosmernog motora |
| sigurnosni nivo | može dostići PL d/kategoriju 3 u skladu sa EN/ISO 13849-1 |
| sigurnosni nivo | može dostići SILCL 2 u skladu sa EN/IEC 62061 |
| DOPUNSKE INFORMACIJE | |
|---|---|
| namena proizvoda | za napajanje motora <= 60 Hz |
| Visina | 99 mm |
| [Ith] dozvoljena termička struja u vazduhu | 2.5 A za relejni izlaz |
| Nosači za montažu | 35 mm simetrična DIN šina |
| Maksimalna potrošnja u W | 3.5 W |
| minimalni izlazni napon | 17 V za relejni izlaz |
| minimalna izlazna struja | 10 mA za relejni izlaz |
| pripadajući osigurač | 4 A gG za relejni izlaz u skladu sa EN/IEC 60947-5-1, DIN VDE 0660 deo 200 |
| [Uimp] nazivni podnosivi impulsni napon | 4 kV prenaponska kategorija III u skladu sa IEC 60947-5-1 |
| [Uimp] nazivni podnosivi impulsni napon | 4 kV prenaponska kategorija III u skladu sa DIN VDE 0110 delovi 1 i 2 |
| Masa proizvoda | 0.5 kg |
| [Ui] nazivni napon izolacije | 300 V (stepen zaprljanosti 2) u skladu sa IEC 60947-5-1 |
| [Ui] nazivni napon izolacije | 300 V (stepen zaprljanosti 2) u skladu sa DIN VDE 0110 delovi 1 i 2 |
| Napon ulaza | 500 Vrms |
| povezivanje - priključci | neodvojivi vijčani priključak, odvojivi priključni blok fleksibilni kabl: 0.2...1.5 mm² bez kablovskog završetka, 2 žice |
| povezivanje - priključci | neodvojivi vijčani priključak, odvojivi priključni blok fleksibilni kabl: 0.2...2.5 mm² bez kablovskog završetka, 1 žice |
| povezivanje - priključci | neodvojivi vijčani priključak, odvojivi priključni blok fleksibilni kabl: 0.25...1 mm² sa kablovskim završetkom, bez podnožja, 2 žice |
| povezivanje - priključci | neodvojivi vijčani priključak, odvojivi priključni blok fleksibilni kabl: 0.25...2.5 mm² sa kablovskim završetkom, sa podnožjem, 1 žice |
| povezivanje - priključci | neodvojivi vijčani priključak, odvojivi priključni blok fleksibilni kabl: 0.25...2.5 mm² sa kablovskim završetkom, bez podnožja, 1 žice |
| povezivanje - priključci | neodvojivi vijčani priključak, odvojivi priključni blok fleksibilni kabl: 0.5...1.5 mm² sa kablovskim završetkom, sa duplim podnožjem, 2 žice |
| povezivanje - priključci | neodvojivi vijčani priključak, odvojivi priključni blok jednožični kabl: 0.2...1 mm² bez kablovskog završetka, 2 žice |
| povezivanje - priključci | neodvojivi vijčani priključak, odvojivi priključni blok jednožični kabl: 0.2...2.5 mm² bez kablovskog završetka, 1 žice |
| lokalna signalizacija | 4 LED lampice |
| Širina | 45 mm |
| Dubina | 114 mm |
| prag detekcija ulaza | 0.01...0.1 V |
| prekidna moć | 1.2 A pri 24 V (DC-13) vremenska konstanta: 50 milisekundi za NC kolo relejnog izlaza |
| prekidna moć | 1.5 A pri 24 V (DC-13) vremenska konstanta: 50 milisekundi za NO izlazno relejno kolo |
| prekidna moć | 10 mA pri 48 V za kolo tranzistorskog izlaza |
| prekidna moć | 20 mA pri 24 V za kolo tranzistorskog izlaza |
| prekidna moć | 180 VA držanje AC-15 C300 relejni izlaz |
| prekidna moć | 1800 VA pri uključenju AC-15 C300 relejni izlaz |
| OKRUžENJE | |
|---|---|
| Sertifikacija proizvoda | CSA |
| Sertifikacija proizvoda | UL |
| Sertifikacija proizvoda | TÜV |
| Temperatura okoline za rad uređaja | -10-55 °C |
| Standardi | EN/IEC 60947-5-1 |
| Standardi | EN/IEC 60204-1 |
| IP stepen zaštite | IP20 (priključci) u skladu sa EN/IEC 60529 |
| IP stepen zaštite | IP40 (orman) u skladu sa EN/IEC 60529 |
| Temperatura okoline za skladištenje | -25-85 °C |
| ODRžIVOST PONUDE | |
|---|---|
| Informacije o RoHS izuzecima | Da |
| Bez žive | Da |
| Izjava o zaštiti okoliša | ENVPEP1406024EN |
| Status održive ponude | Green Premium proizvod |
| Propis REACh | referenca sadrži SVHC iznad propisanog praga |
| WEEE | Ovaj proizvod je na tržištima Evropske unije neophodno odložiti u skladu sa specifičnim smernicama za prikupljanje otpada i nikako ne sme da dospe u kontejnere za otpatke. |
| RoHS regulativa za Kinu | X |
| Profil cirkularnosti | ENVEOLI1406024EN |
| EU RoHS direktiva | Proaktivna usaglašenost (proizvod nije u zakonskom okviru direktive EU RoHS) |
| UGOVORNA GARANCIJA | |
|---|---|
| Garancija | 18 months |
