| OSNOVNE INFORMACIJE | |
|---|---|
| koeficijent upotrebe | 20 % |
| napon upravljačkog kola | 24 V AC 50/60 Hz |
| Grupa proizvoda | Zelio Relay |
| Tip proizvoda ili komponente | utični relej |
| statusne LED lampice | sa |
| Tip upravljanja | test taster čiji se položaj može zaključati (LTB) |
| ime serije | minijaturni |
| tip kontakata i sastav | 4 C/O |
| Kratko ime uređaja | RXM |
| [Ithe] dozvoljena termička struja u ormanu | 6 A pri -40-55 °C |
| DOPUNSKE INFORMACIJE | |
|---|---|
| maksimalna moć preklapanja | 1500 VA/168 W |
| sigurnosni podaci o pouzdanosti | B10d = 100000 |
| prosečna potrošnja | 1.2 VA pri 60 Hz |
| broj operacija | <= 1200 ciklusa/h pod opterećenjem |
| broj operacija | <= 18000 ciklusa/h bez opterećenja |
| kategorija zaštite | RT I |
| test nivoi | nivo A |
| materijal kontakata | AgNi |
| reset vremena | 20 milisekundi |
| oblik pina | ravni |
| Masa proizvoda | 0.037 kg |
| CAD ukupna visina | 82.8 mm |
| maksimalni napon preklapanja | 250 V u skladu sa IEC |
| prosečan otpor | 180 Ω pri 20 °C +/- 15 % |
| prezentacija uređaja | kompletan proizvod |
| nazivno ograničenje napona | 19.2...26.4 V AC |
| [Ie] nazivna radna struja | 3 A pri 28 V (DC) NC u skladu sa IEC |
| [Ie] nazivna radna struja | 3 A pri 250 V (AC) NC u skladu sa IEC |
| [Ie] nazivna radna struja | 6 A pri 28 V (DC) NO u skladu sa IEC |
| [Ie] nazivna radna struja | 6 A pri 250 V (AC) NO u skladu sa IEC |
| [Ie] nazivna radna struja | 6 A pri 277 V (AC) u skladu sa UL |
| [Ie] nazivna radna struja | 8 A pri 30 V (DC) u skladu sa UL |
| [Ui] nazivni napon izolacije | 250 V u skladu sa IEC |
| [Ui] nazivni napon izolacije | 300 V u skladu sa CSA |
| [Ui] nazivni napon izolacije | 300 V u skladu sa UL |
| električna trajnost | 100000 ciklusa za rezistivno opterećenje |
| mehanička trajnost | 10000000 ciklusa |
| kompatibilnost | RXM |
| Radni položaj | bilo koja pozicija |
| vreme uključenja/isključenja | 20 ms |
| struja opterećenja | 6 A pri 250 V AC |
| struja opterećenja | 6 A pri 28 V DC |
| [Uimp] nazivni podnosivi impulsni napon | 2.5 kV tokom 1.2/50 µs |
| prag napona propada | >= 0.15 Uc |
| minimalna preklopna moć | 170 mW pri 10 mA, 17 V |
| CAD ukupna dubina | 80.35 mm |
| prosečna potrošnja u VA | 1.2-1.2 pri 60 Hz |
| OKRUžENJE | |
|---|---|
| Sertifikacija proizvoda | CSA |
| Sertifikacija proizvoda | RoHS |
| Sertifikacija proizvoda | CE |
| Sertifikacija proizvoda | REACH |
| Sertifikacija proizvoda | Lloyd's |
| Sertifikacija proizvoda | UL |
| Sertifikacija proizvoda | GOST |
| Standardi | CSA C22.2 No 14 |
| Standardi | EN/IEC 61810-1 |
| Standardi | UL 508 |
| Stepen zaprljanosti | 2 |
| temperatura okoline za rad | -40-55 °C |
| dielektrična snaga | 1300 V AC između kontakata sa mikrorazdvajanje izolacijom |
| dielektrična snaga | 2000 V AC između kalema i kontakta sa ojačana izolacijom |
| dielektrična snaga | 2000 V AC između polova sa osnovna izolacijom |
| otpornost na vibracije | 3 gn, amplituda = +/- 1 mm (f = 10-150 Hz)5 ciklusa u radu |
| otpornost na vibracije | 5 gn, amplituda = +/- 1 mm (f = 10-150 Hz)5 ciklusa kada uređaj nije u radu |
| otpornost na udare | 10 gn za u radu |
| otpornost na udare | 30 gn za kada uređaj nije u radu |
| IP stepen zaštite | IP40 u skladu sa EN/IEC 60529 |
| Temperatura okoline za skladištenje | -40-85 °C |
| ODRžIVOST PONUDE | |
|---|---|
| Informacije o RoHS izuzecima | Da |
| Bez žive | Da |
| Izjava o zaštiti okoliša | ENVPEP1511008EN |
| Status održive ponude | Green Premium proizvod |
| Bez toksičnih teških metala | Da |
| Propis REACh | referenca sadrži SVHC iznad propisanog praga |
| REACh bez SVHC | Da |
| WEEE | Ovaj proizvod je na tržištima Evropske unije neophodno odložiti u skladu sa specifičnim smernicama za prikupljanje otpada i nikako ne sme da dospe u kontejnere za otpatke. |
| RoHS regulativa za Kinu | X |
| Profil cirkularnosti | N/A |
| EU RoHS direktiva | Proaktivna usaglašenost (proizvod nije u zakonskom okviru direktive EU RoHS) |
| UGOVORNA GARANCIJA | |
|---|---|
| Garancija | 18 months |

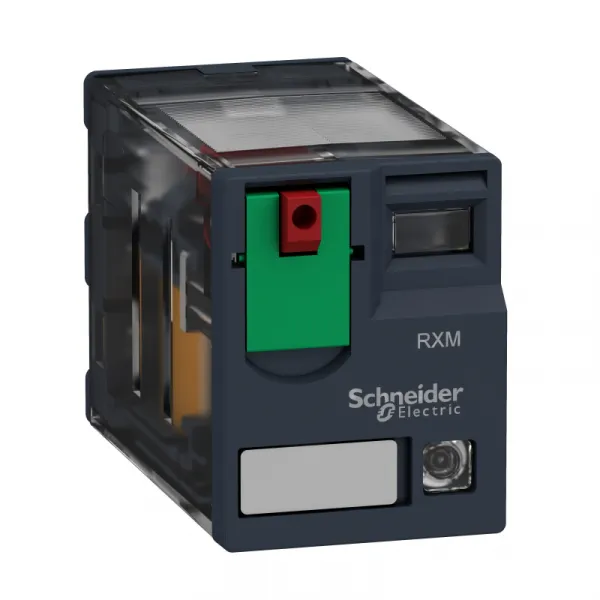

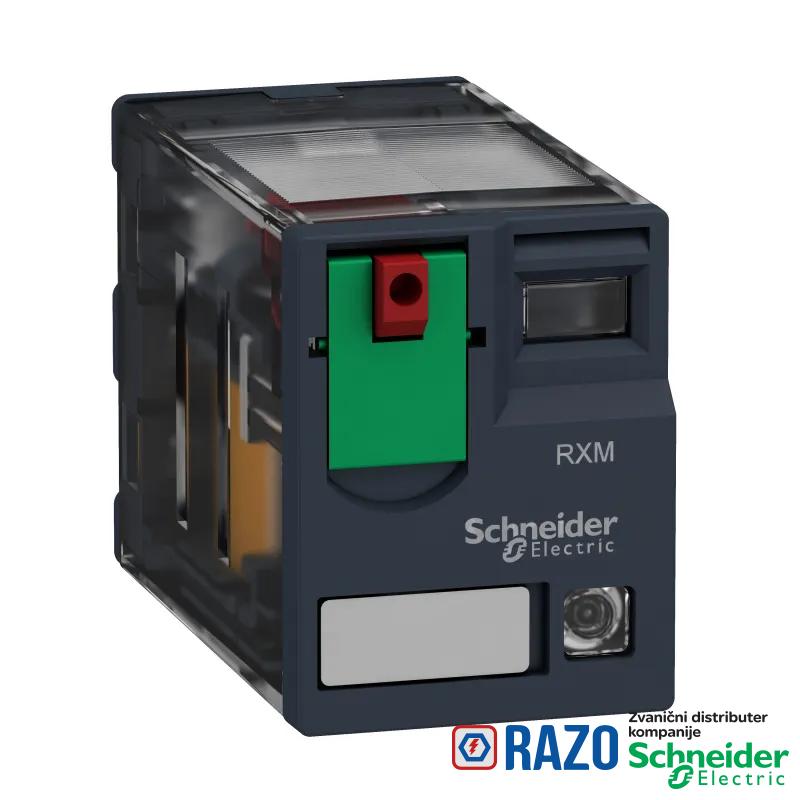

Minijaturni releji RXM su deo ponude Harmony elektromehaničkih releja. U pitanju je utični relej koji se postavlja na podnožje RXZE. U pitanju je 4 C/O relej sa nominalnom strujom od 6A, naponom kontrolnog strujnog kola od 24V AC 50/60Hz. Takođe sadrži test-taster čiji se položaj može zaključati i mehanički indikator za status kontakta. Test-taster se momentalno aktivira pritiskom na crveno dugme na prednjoj strani i zaključava se okretanjem zelenog dela. Mehanički indikator se nalazi pored test-tastera, a narandžasta zastavica označava status kontakta releja. Zelena LED lampica zasvetli kad je relej uključen. Prikaz statusa na LED ekranu: sa jasnom signalizacijom danju i noću. Njegov dizajn je pogodan za industrijske mašine, pakovanje, tekstil, sisteme za ventilaciju i klimatizaciju HVAC, panele za automatizovanu kontrolu, razvodne uređaje malog/srednjeg napona, kontrolu motora, PLC interfejs, napajanja, građevinsku ili medicinsku opremu, kontrolu osvetljenja. U pitanju je ekološki proizvod visokog ranga i usklađen je s međunarodnim standardima i sertifikacijama, poput IEC, CE, UL, CSA, EAC, Lloyd's, RoHS i REACH. RXM relej bi trebalo da se koristi za RXZE podnožjem (vijčane stezaljke, vijčani konektor, spojnica). Kao zaštita od vibracija, utičnici se može dodati plastična/metalna stezaljka. Takođe su dostupni zaštitni moduli i nazivna pločica. Prodaje se u pakovanjima od 10, a ona sadrže samo releje. Utični releji RXM predstavljaju seriju industrijskih utičnih releja projektovanih kako za jednostavne tako i složene automatizovane sisteme, a dostupni su s 2 CO (12A), 3 CO (10A), 4 CO (6A) kontakta, 4 CO (3A) kontakta niskog nivoa.
