| OSNOVNE INFORMACIJE | |
|---|---|
| koeficijent upotrebe | 20 % |
| napon upravljačkog kola | 24 V AC 50/60 Hz |
| Grupa proizvoda | Zelio Relay |
| Tip proizvoda ili komponente | utični relej |
| statusne LED lampice | bez |
| Tip upravljanja | test taster čiji se položaj može zaključati (LTB) |
| ime serije | minijaturni |
| tip kontakata i sastav | 4 C/O |
| Kratko ime uređaja | RXM |
| [Ithe] dozvoljena termička struja u ormanu | 6 A pri -40-55 °C |
| DOPUNSKE INFORMACIJE | |
|---|---|
| maksimalna moć preklapanja | 1500 VA/168 W |
| sigurnosni podaci o pouzdanosti | B10d = 100000 |
| prosečna potrošnja | 1.2 VA pri 60 Hz |
| broj operacija | <= 1200 ciklusa/h pod opterećenjem |
| broj operacija | <= 18000 ciklusa/h bez opterećenja |
| kategorija zaštite | RT I |
| test nivoi | nivo A |
| materijal kontakata | AgNi |
| reset vremena | 20 milisekundi |
| oblik pina | ravni |
| Masa proizvoda | 0.096 kg |
| CAD ukupna visina | 79 mm |
| maksimalni napon preklapanja | 250 V u skladu sa IEC |
| prosečan otpor | 180 Ω pri 20 °C +/- 15 % |
| prezentacija uređaja | kompletan proizvod |
| nazivno ograničenje napona | 19.2...26.4 V AC |
| [Ie] nazivna radna struja | 3 A pri 28 V (DC) NC u skladu sa IEC |
| [Ie] nazivna radna struja | 3 A pri 250 V (AC) NC u skladu sa IEC |
| [Ie] nazivna radna struja | 6 A pri 28 V (DC) NO u skladu sa IEC |
| [Ie] nazivna radna struja | 6 A pri 250 V (AC) NO u skladu sa IEC |
| [Ie] nazivna radna struja | 6 A pri 277 V (AC) u skladu sa UL |
| [Ie] nazivna radna struja | 8 A pri 30 V (DC) u skladu sa UL |
| [Ui] nazivni napon izolacije | 250 V u skladu sa IEC |
| [Ui] nazivni napon izolacije | 300 V u skladu sa CSA |
| [Ui] nazivni napon izolacije | 300 V u skladu sa UL |
| električna trajnost | 100000 ciklusa za rezistivno opterećenje |
| mehanička trajnost | 10000000 ciklusa |
| kompatibilnost | RXM |
| Radni položaj | bilo koja pozicija |
| vreme uključenja/isključenja | 20 ms |
| struja opterećenja | 6 A pri 250 V AC |
| struja opterećenja | 6 A pri 28 V DC |
| [Uimp] nazivni podnosivi impulsni napon | 2.5 kV tokom 1.2/50 µs |
| prag napona propada | >= 0.15 Uc |
| minimalna preklopna moć | 170 mW pri 10 mA, 17 V |
| CAD ukupna dubina | 78.45 mm |
| prosečna potrošnja u VA | 1.2-1.2 pri 60 Hz |
| OKRUžENJE | |
|---|---|
| Sertifikacija proizvoda | RoHS |
| Sertifikacija proizvoda | CSA |
| Sertifikacija proizvoda | Lloyd's |
| Sertifikacija proizvoda | CE |
| Sertifikacija proizvoda | UL |
| Sertifikacija proizvoda | REACH |
| Sertifikacija proizvoda | GOST |
| Standardi | CSA C22.2 No 14 |
| Standardi | UL 508 |
| Standardi | EN/IEC 61810-1 |
| Stepen zaprljanosti | 2 |
| temperatura okoline za rad | -40-55 °C |
| dielektrična snaga | 1300 V AC između kontakata sa mikrorazdvajanje izolacijom |
| dielektrična snaga | 2000 V AC između kalema i kontakta sa ojačana izolacijom |
| dielektrična snaga | 2000 V AC između polova sa osnovna izolacijom |
| otpornost na vibracije | 3 gn, amplituda = +/- 1 mm (f = 10-150 Hz)5 ciklusa u radu |
| otpornost na vibracije | 5 gn, amplituda = +/- 1 mm (f = 10-150 Hz)5 ciklusa kada uređaj nije u radu |
| otpornost na udare | 10 gn za u radu |
| otpornost na udare | 30 gn za kada uređaj nije u radu |
| IP stepen zaštite | IP40 u skladu sa EN/IEC 60529 |
| Temperatura okoline za skladištenje | -40-85 °C |
| ODRžIVOST PONUDE | |
|---|---|
| Informacije o RoHS izuzecima | Da |
| Bez žive | Da |
| Izjava o zaštiti okoliša | ENVPEP1511008EN |
| Status održive ponude | Green Premium proizvod |
| Bez toksičnih teških metala | Da |
| Propis REACh | referenca sadrži SVHC iznad propisanog praga |
| REACh bez SVHC | Da |
| WEEE | Ovaj proizvod je na tržištima Evropske unije neophodno odložiti u skladu sa specifičnim smernicama za prikupljanje otpada i nikako ne sme da dospe u kontejnere za otpatke. |
| RoHS regulativa za Kinu | X |
| Profil cirkularnosti | N/A |
| EU RoHS direktiva | Proaktivna usaglašenost (proizvod nije u zakonskom okviru direktive EU RoHS) |
| UGOVORNA GARANCIJA | |
|---|---|
| Garancija | 18 months |

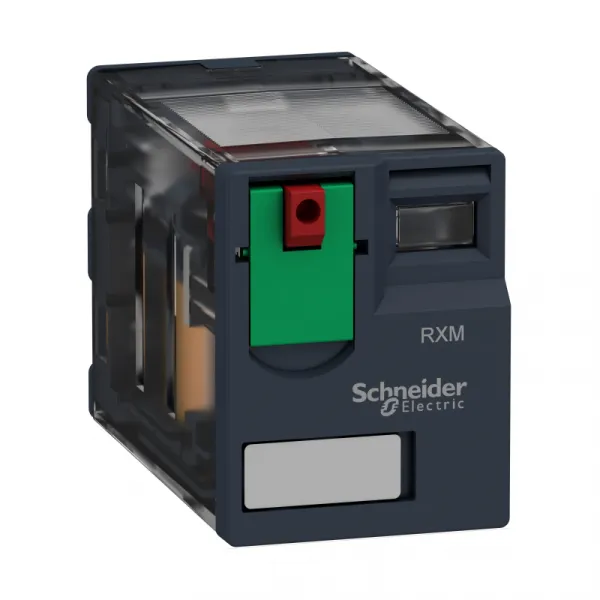

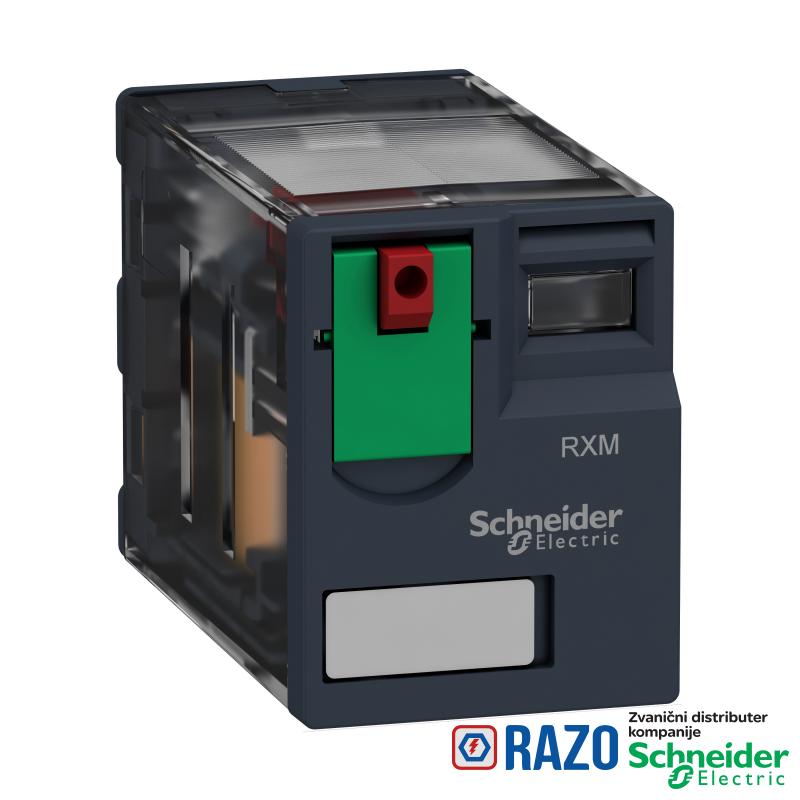

RXM minijaturni releji deo su elektromehaničkih releja Harmony Ovo je utični relej koji se montira na RXZE podnožje. To je 4 C/O relej sa nominalnom strujom 6A, napon kontrolnog kola od 24 V AC 50/60 Hz. Takođe nudi test dugme koje se zaključava u jednom koraku i mehanički indikator za status kontakta. Test dugme se aktivira trenutno pritiskanjem crvenog dugmeta na prednjoj stranj i zaključava se prebacivanjem zelenog dela. Mehanički indikator je pored test dugmeta, gde narandžasta zastavica označava status kontakta releja. Upotrebljivo za ožičene logičke automatizovane sisteme kako bi se upotpunile funkcije industrijskih programabilnih logičkih kontrolera (PLC). Konstrukcija je prikladna za industrijske mašine, pakovanje, tekstil, KGH, kontrolne table za automatizaciju, niskonaponsko/srednjenaponske razvodne table, kontrolu motora, PLC interfejse, snabdevanje strujom, izgradnja ili medicinska oprema, kontrola osvetljenja. To je Green Premium proizvod i saobrazan je s međunarodnim standardima i sertifikatima kao što su IEC, CE, UL, CSA, EAC, Lloyd, RoHS i REACH. RXM relej treba da se koristi sa RXZE podnožjem (vijčana stezaljke, vijčani priključak, puš in terminal). U cilju zaštite od vibracija, plastična/metalna stezaljka se može dodati u podnožje. Dostupni su i moduli za zaštitu i legenda oznaka. Prodaje se u lotu od 10, a referenca uključuje samo relej. RXM utični releji su serija industrijskih utičnih releja koji su dizajnirani za jednostavne i složene sisteme za automatizaciju i dostupni sa 2 CO (12A), 3 CO (10A), 4 CO (6A) kontakti, 4 CO (3A) niskog nivoa.
