| OSNOVNE INFORMACIJE | |
|---|---|
| tip digitalnog izlaza | relej |
| Grupa proizvoda | Zelio Time |
| Tip proizvoda ili komponente | modularni vremenski relej |
| opseg vremenskog kašnjenja | 1...10 min |
| opseg vremenskog kašnjenja | 10...100 h |
| opseg vremenskog kašnjenja | 0.1...1 s |
| opseg vremenskog kašnjenja | 6...60 s |
| opseg vremenskog kašnjenja | 6...60 min |
| opseg vremenskog kašnjenja | 1...10 s |
| opseg vremenskog kašnjenja | 1...10 h |
| nazivna izlazna struja | 8 A |
| Širina | 17.5 mm |
| tip kašnjenja | At |
| tip kašnjenja | A |
| Kratko ime uređaja | RE17R |
| DOPUNSKE INFORMACIJE | |
|---|---|
| sigurnosni podaci o pouzdanosti | B10d = 270000 |
| sigurnosni podaci o pouzdanosti | MTTFd = 296.8 godina |
| Visina | 90 mm |
| podešavanje tačnosti kašnjenja | +/- 10 % od pune skale pri 25 °C u skladu sa IEC 61812-1 |
| puzna staza | 4 kV/3 u skladu sa IEC 60664-1 |
| maximum delay response | 100 milisekundi |
| način upravljanja | izborni prekidač prednji panel |
| otpornost izolacije | 100 MOhm pri 500 V DC u skladu sa IEC 60664-1 |
| maximum power consumption in W | 0.6 W pri 24 V DC |
| maksimalna struja preklapanja | 8 A AC/DC |
| materijal kontakata | bez kadmijuma |
| snaga potrošnje u VA | 0-32 VA pri 240 V AC |
| dielektrična snaga | 2.5 kV 1 mA/1 minut 50 Hz u skladu sa IEC 61812-1 |
| označavanje | CE |
| opseg napona | 0.85...1.1 Us |
| vreme reseta | 120 milisekundi pri isključenju tipično |
| radna frekvencija u Hz | 10 Hz |
| Masa proizvoda | 0.07 kg |
| pozicija montaže | bilo koja pozicija u odnosu na normalnu vertikalnu montažnu ploču |
| naponski drift | +/- 0.2 %/V |
| maksimalni napon preklapanja | 250 V AC |
| povezivanje - priključci | vijčani priključci, 1 x 0.5...1 x 3.3 mm² (AWG 20...AWG 12) jednožični bez kablovskog završetka |
| povezivanje - priključci | vijčani priključci, 2 x 0.5...2 x 2.5 mm² (AWG 20...AWG 14) jednožični bez kablovskog završetka |
| povezivanje - priključci | vijčani priključci, 1 x 0.2...1 x 2.5 mm² (AWG 24...AWG 14) fleksibilni sa kablovskim završetkom |
| povezivanje - priključci | vijčani priključci, 2 x 0.2...2 x 1.5 mm² (AWG 24...AWG 16) fleksibilni sa kablovskim završetkom |
| funkcionalnost | vremenska zakasnelo uključenje |
| tip kontakata i sastav | 1 C/O |
| temperaturni drift | +/- 0.05 %/°C |
| [Us] nazivni napon napajanja | 24...240 V AC 50/60 Hz |
| [Us] nazivni napon napajanja | 24 V DC |
| lokalna signalizacija | LED indikator za kontinualno: relej pod naponom, vremenska funkcija se ne izvršava trenutno |
| lokalna signalizacija | LED indikator 80 % ON i 20 % OFF za treperenje: izvršavanje zadate funkcije u toku |
| lokalna signalizacija | LED indikator 5 % ON i 95 % OFF za treperenje:kelem nije pod naponom,vremenska f-ja nije aktivna (izuzev Di-D,Li-L) |
| minimalna struja preklapanja | 10 mA pri 5 V DC |
| Napon ulaza | 10 V |
| držač za montažu | 35 mm DIN šina u skladu sa EN/IEC 60715 |
| električna trajnost | 100000 ciklusa za rezistivno opterećenje (8 A pri 250 V AC maksimum) |
| mehanička trajnost | 10000000 ciklusa |
| kompatibilnost | RE17 |
| Prekidna moć | 2000 VA |
| faktor opterećenja | 100 % |
| materijal kućišta | samogasivi |
| trajanje impulsa | 100 ms sa opterećenjem u paraleli tipično |
| trajanje impulsa | 30 ms tipično |
| time delay type | A, At |
| [Uimp] nazivni podnosivi impulsni napon | 5 kV tokom 1.2/50 µs |
| Dubina | 72 mm |
| moment pritezanja | 0.6-1 N.m u skladu sa IEC 60947-1 |
| frekvencija napajanja | 50...60 Hz +/- 5 % |
| tačnost ponavljanja | +/- 0.5 % u skladu sa IEC 61812-1 |
| OKRUžENJE | |
|---|---|
| Sertifikacija proizvoda | CSA |
| Sertifikacija proizvoda | cULus |
| Sertifikacija proizvoda | GL |
| Temperatura okoline za rad uređaja | -20-60 °C |
| Standardi | 2006/95/EC |
| Standardi | 2004/108/EC |
| Standardi | IEC 61812-1 |
| Standardi | EN 61000-6-3 |
| Standardi | EN 61000-6-1 |
| Standardi | EN 61000-6-4 |
| Standardi | EN 61000-6-2 |
| otpornost na mikroprekide | 20 milisekundi |
| Elektromagnetna kompatibilnost | N/A |
| Elektromagnetna kompatibilnost | N/A |
| Elektromagnetna kompatibilnost | N/A |
| Elektromagnetna kompatibilnost | N/A |
| Elektromagnetna kompatibilnost | N/A |
| Elektromagnetna kompatibilnost | N/A |
| Elektromagnetna kompatibilnost | N/A |
| Elektromagnetna kompatibilnost | N/A |
| Elektromagnetna kompatibilnost | N/A |
| Elektromagnetna kompatibilnost | N/A |
| Elektromagnetna kompatibilnost | N/A |
| otpornost na udare | 15 gn za 11 milisekundi u skladu sa IEC 60068-2-27 |
| otpornost na vibracije | 20 m/s² (f= 10-150 Hz) u skladu sa IEC 60068-2-6 |
| IP stepen zaštite | IP20 u skladu sa IEC 60529 (priključni blok) |
| IP stepen zaštite | IP40 u skladu sa IEC 60529 (kućište) |
| IP stepen zaštite | IP50 u skladu sa IEC 60529 (prednji panel) |
| Temperatura okoline za skladištenje | -30-60 °C |
| relativna vlažnost | 93-93 % bez kondenzacije u skladu sa IEC 60068-2-30 |
| ODRžIVOST PONUDE | |
|---|---|
| Informacije o RoHS izuzecima | Da |
| Bez žive | Da |
| Izjava o zaštiti okoliša | ENVPEP1401008EN |
| Status održive ponude | Green Premium proizvod |
| Propis REACh | referenca sadrži SVHC iznad propisanog praga |
| WEEE | Ovaj proizvod je na tržištima Evropske unije neophodno odložiti u skladu sa specifičnim smernicama za prikupljanje otpada i nikako ne sme da dospe u kontejnere za otpatke. |
| RoHS regulativa za Kinu | X |
| Profil cirkularnosti | ENVEOLI1401008EN |
| EU RoHS direktiva | Nije primenljivo, izvan zakonskog okvira direktive EU RoHS |

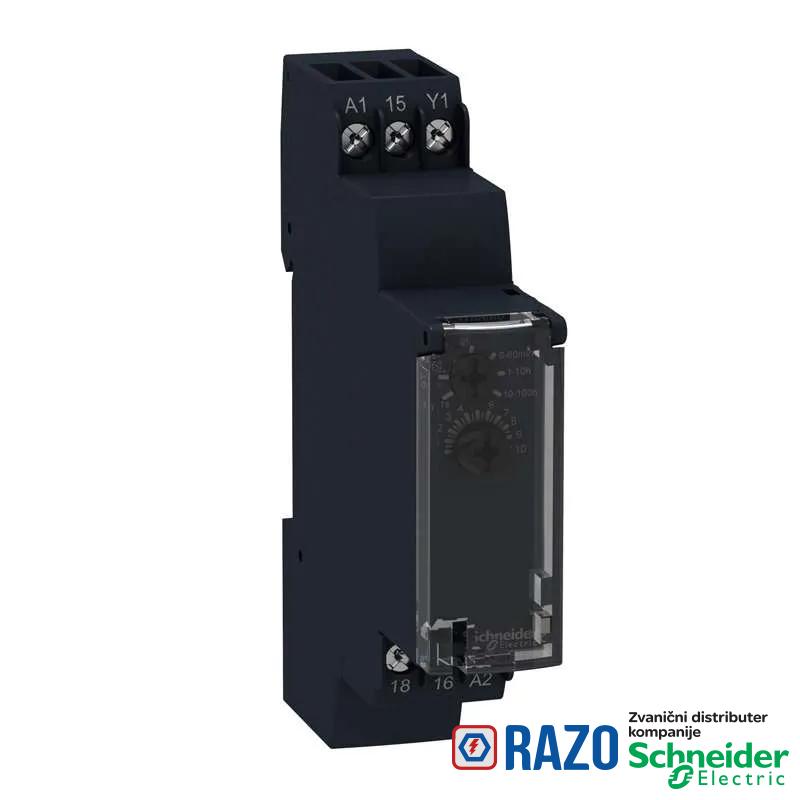

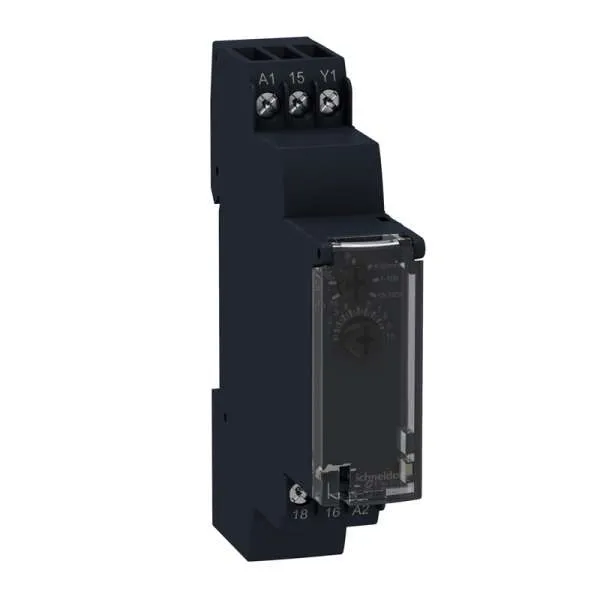

Zelio RE17R vremenski relej se može podesiti od 0.1 sekunde do 100 časova, ima nazivnu struju od 8A, širine je 17.5mm i može se napajati sa 24 V DC, 24 do 240 V AC. Takođe, poseduje jedan preklopni kontakt SPDT (1 ulaz 2 izlaza). Relej poseduje jedan od najužih oblika na tržištu, koji omogućava fleksibilnu i laku ugradnju na DIN šinu, koristeći isti prostor kao i bilo koji modularni 1P DIN uređaj. Takođe nudi poklopac koji se zaključava, jednostavna i precizna podešavanja sa rotacionim tasterima. Ovaj tajmer nudi kontrolne signale pauze i zbrajanja. Jednofunkcijski tajmer za jednostavnu integraciju u logička kola: idealan za obnavljanje starih instalacija bez upotrebe PLC-a.
