• Doslednost sa celokupnom Acti9 ponudom i uz sve vrste osvetljenja
• Usklađenost sa standardima EN 669-2-2 i EN 669-1
• Jednostavan sistem za fleksibilnu kombinaciju pomoćnih uređaja i unapređenu robusnost
• Zatvaranje impulsnog relejnog pola pokreće impuls na kalemu
• Isključivanje daljinskog upravljanja prekidačem za upravljanje održavanjem
• Direktno i prioritetno ručno upravljanje O-l preklopnicom na prednjoj strani
• Može da se kontroliše neograničenim brojem tastera
011-397-7504, 011-397-7505
Ponedeljak - Petak od
8:00 do 16:00
| OSNOVNE INFORMACIJE | |
|---|---|
| [In] nazivna struja | 16 A |
| napon upravljačkog kola | 230...240 V AC 50/60 Hz |
| napon upravljačkog kola | 110 V DC |
| Grupa proizvoda | iTL |
| Tip mreže | AC |
| Tip proizvoda ili komponente | impulsni relej |
| ime proizvoda | Acti 9 iTL |
| grupa proizvoda | Acti 9 |
| raspored kontakata | 1 NO |
| Broj polova | 1P |
| Primena uređaja | standardno |
| Kratko ime uređaja | iTL |
| DOPUNSKE INFORMACIJE | |
|---|---|
| Mrežna frekvencija | 50/60 Hz |
| Visina | 84 mm |
| povezivanje - priključci | upravljačko kolo: tunelski priključci 1 kabl(ovi) 0.5-4 mm² kruti |
| povezivanje - priključci | upravljačko kolo: tunelski priključci 1 kabl(ovi) 0.5-4 mm² kruti sa |
| povezivanje - priključci | upravljačko kolo: tunelski priključci 1 kabl(ovi) 1-4 mm² fleksibilni |
| povezivanje - priključci | upravljačko kolo: tunelski priključci 1 kabl(ovi) 1-4 mm² fleksibilni sa kablovskim završetkom |
| povezivanje - priključci | kolo napajanja: tunelski priključci 1 kabl(ovi) 1.5-4 mm² kruti |
| povezivanje - priključci | kolo napajanja: tunelski priključci 1 kabl(ovi) 1.5-4 mm² kruti sa |
| povezivanje - priključci | kolo napajanja: tunelski priključci 1 kabl(ovi) 1.5-4 mm² fleksibilni |
| povezivanje - priključci | kolo napajanja: tunelski priključci 1 kabl(ovi) 1.5-4 mm² fleksibilni sa kablovskim završetkom |
| frekvencija preklapanja | 100 prekidačkih operacija/dan |
| frekvencija preklapanja | 5 prekidačkih operacija/min |
| Nosači za montažu | DIN šina |
| kompatibilnost grupe proizvoda | iATEt |
| kompatibilnost grupe proizvoda | iATL4 |
| kompatibilnost grupe proizvoda | iATLc |
| kompatibilnost grupe proizvoda | iATLc+s |
| kompatibilnost grupe proizvoda | iATLm |
| kompatibilnost grupe proizvoda | iATLs |
| kompatibilnost grupe proizvoda | iATLz |
| kompatibilnost grupe proizvoda | iETL iTL 16 |
| kompatibilnost grupe proizvoda | iATLc+c |
| kompatibilnost grupe proizvoda | iATL24 |
| tip daljinskog upravljanja | svetleći taster 3 mA |
| 9 mm redovi | 2 |
| dužina ogoljenog dela žice | 11 mm |
| Tip upravljanja | daljinsko i ručno upravljanje |
| Tip upravljanja | isključenje kalema |
| trajanje impulsa | 50 ms...1 s |
| tip kontrolnog signala | impuls |
| Način montiranja | fiksno |
| električna trajnost | AC-21: 200000 ciklusa |
| električna trajnost | AC-22: 100000 ciklusa |
| kompatibilnost | iTL |
| Lokalna signalizacija | ON/OFF očitavanje |
| Širina | 18 mm |
| segment tržišta | stambene zgrade |
| segment tržišta | male komercijalne zgrade |
| Dubina | 60 mm |
| moment pritezanja | 1-1 N.m |
| [Ue] nazivni napon | 250 V AC 50/60 Hz |
| OKRUžENJE | |
|---|---|
| Sertifikacija proizvoda | GOST |
| Temperatura okoline za rad uređaja | -20-50 °C |
| Standardi | EN 669-2-2 |
| Standardi | EN 669-1 |
| tropikalizacija | 2 |
| nivo buke | 60 dB |
| stepen zaprljanosti | 3 |
| Temperatura okoline za skladištenje | -40-70 °C |
| relativna vlažnost | 95-95 % pri 55-55 °C |
| oznake kvaliteta | NF |
| oznake kvaliteta | VDE |
| oznake kvaliteta | IMQ |
| oznake kvaliteta | CEBEC |
| oznake kvaliteta | KEMA |
| IP stepen zaštite | IP20 u skladu sa IEC 60529 (on opening) |
| IP stepen zaštite | IP40 u skladu sa IEC 60529 (u ormanu) |
| ODRžIVOST PONUDE | |
|---|---|
| Informacije o RoHS izuzecima | Da |
| Bez žive | Da |
| Izjava o zaštiti okoliša | ENVPEP110302EN |
| Status održive ponude | Green Premium proizvod |
| Propis REACh | referenca ne sadrži SVHC iznad propisanog praga |
| REACh bez SVHC | Da |
| WEEE | Ovaj proizvod je na tržištima Evropske unije neophodno odložiti u skladu sa specifičnim smernicama za prikupljanje otpada i nikako ne sme da dospe u kontejnere za otpatke. |
| RoHS regulativa za Kinu | Proizvod je izvan RoHS okvira za Kinu. Informativna deklaracija supstanci. |
| Profil cirkularnosti | N/A |
| EU RoHS direktiva | Usaglašeno |
| UGOVORNA GARANCIJA | |
|---|---|
| Garancija | 18 months |

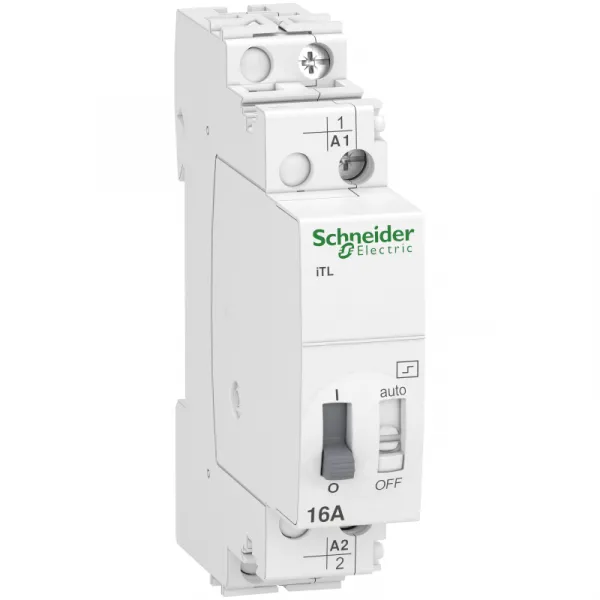

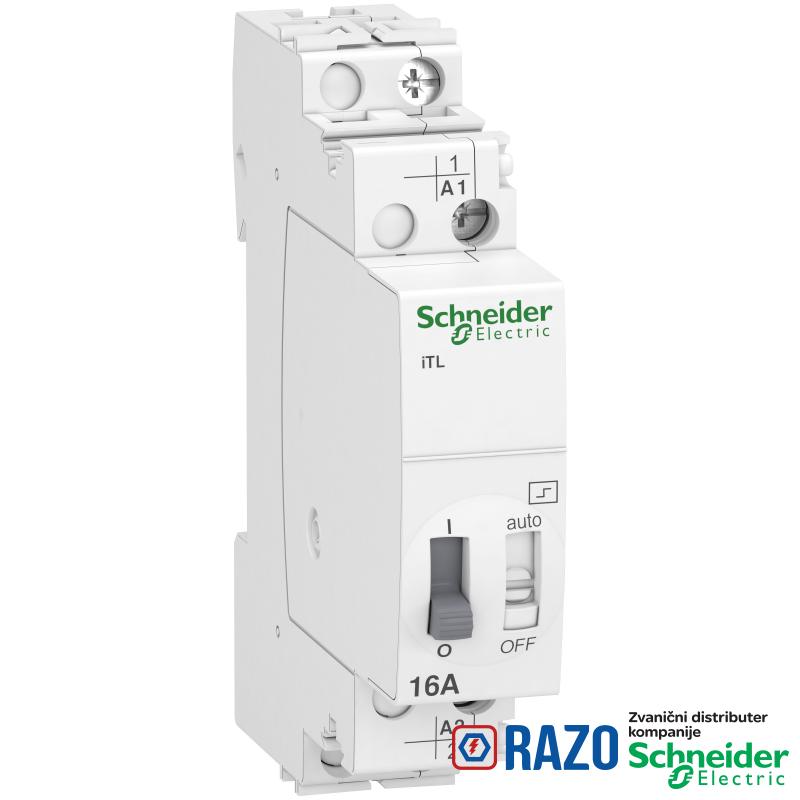

Acti9 iTL je modularni impulsni relej. Ovaj 1P uređaj poseduje 1 normalno otvoreni kontakt. Nazivna struja je 16A, 24VAC do 250VAC nazivnog napona i radi sa 230VAC do 240VAC ili 110VDC kontrolnim naponom. Električna izdržljivost ide do 200000 ciklusa za AC-21 ili 100000 ciklusa za AC-22. Frekvencija okidanja je 5 prekidačkih operacija/minuti ili 100 prekidačkih operacija/dan. Trajanje komande treba da bude između 50 ms do 1 s. Uglavnom se koristi za aplikacije upravljanja osvetljenjem. Ui nazivni napon izolacije je 440VAC. Uimp nazivni podnosivi impulsni napon je 6kV. Radna frekvencija je 50Hz ili 60Hz. Ugrađuje se na DIN šinu. Stepen zaprljanosti je 3. Prenaponska kategorija je IV. Dimenzije su (Š) 18mm x (V) 84mm x (D) 60mm. Stepen zaštite je IP20 i IP40 u ormanu. Radna temperatura je od -20°C do 50°C. Temperatura skladištenja je od -40°C do 70°C. Proizvod je usklađen sa IEC/EN 60669-1 i IEC/EN 60669-2-2 standardima.
