| OSNOVNE INFORMACIJE | |
|---|---|
| tip digitalnog izlaza | relej |
| Grupa proizvoda | Zelio Time |
| Tip proizvoda ili komponente | modularni vremenski relej |
| nazivna izlazna struja | 8 A |
| Kratko ime uređaja | RE22 |
| DOPUNSKE INFORMACIJE | |
|---|---|
| snaga potrošnje u W | 1.5 W pri 240 V DC |
| sigurnosni podaci o pouzdanosti | MTTFd = 308.2 godina |
| sigurnosni podaci o pouzdanosti | B10d = 280000 |
| tip i sastav kontakta | 1 C/O vremenski podesivi kontakt, bez kadmijuma |
| podešavanje tačnosti kašnjenja | +/- 10 % od pune skale pri 25 °C u skladu sa IEC 61812-1 |
| puzna staza | 4 kV/3 u skladu sa IEC 60664-1 |
| maximum delay response | 100 milisekundi |
| način upravljanja | zakretna ručica |
| način upravljanja | diagnostic button |
| otpornost izolacije | 100 MOhm pri 500 V DC u skladu sa IEC 60664-1 |
| otpornost na mikroprekide | 10 milisekundi |
| snaga potrošnje u VA | 3-3 VA pri 240 V AC |
| preklopna moć u VA | 2000 VA |
| minimalno trajanje impulsa | 100 milisekundi sa opterećenjem u paraleli |
| minimalno trajanje impulsa | 30 milisekundi |
| maksimalna struja preklapanja | 8 A |
| opseg napona | 0.85...1.1 Us |
| Masa proizvoda | 0.1 kg |
| pozicija montaže | bilo koja pozicija |
| naponski drift | +/- 0.2 %/V |
| vreme reseta | 120 milisekundi pri isključenju |
| maksimalni napon preklapanja | 250 V AC |
| povezivanje - priključci | vijčani priključci, 1 x 0.5...1 x 3.3 mm² (AWG 20...AWG 12) jednožični bez kablovskog završetka |
| povezivanje - priključci | vijčani priključci, 2 x 0.5...2 x 2.5 mm² (AWG 20...AWG 14) jednožični bez kablovskog završetka |
| povezivanje - priključci | vijčani priključci, 1 x 0.2...1 x 2.5 mm² (AWG 24...AWG 14) fleksibilni sa kablovskim završetkom |
| povezivanje - priključci | vijčani priključci, 2 x 0.2...2 x 1.5 mm² (AWG 24...AWG 16) fleksibilni sa kablovskim završetkom |
| contacts type and composition | 1 C/O |
| funkcionalnost | vremenska zakasnelo uključenje |
| temperaturni drift | +/- 0.05 %/°C |
| [Us] nazivni napon napajanja | 24...240 V AC/DC 50/60 Hz |
| opseg vremenskog kašnjenja | 3...30 s |
| opseg vremenskog kašnjenja | 30...300 s |
| opseg vremenskog kašnjenja | 10...100 s |
| opseg vremenskog kašnjenja | 0.05...1 s |
| opseg vremenskog kašnjenja | 1...10 s |
| opseg vremenskog kašnjenja | 30...300 h |
| opseg vremenskog kašnjenja | 30...300 min |
| opseg vremenskog kašnjenja | 0.3...3 s |
| opseg vremenskog kašnjenja | 3...30 h |
| opseg vremenskog kašnjenja | 3...30 min |
| minimalna struja preklapanja | 10 mA pri 5 V DC |
| kategorija prenapona | III u skladu sa IEC 60664-1 |
| Napon ulaza | <= 2.4 V |
| držač za montažu | 35 mm DIN šina u skladu sa EN/IEC 60715 |
| električna trajnost | 100000 ciklusa, 8 A pri 250 V, AC-1 |
| električna trajnost | 100000 ciklusa, 2 A pri 24 V, DC-1 |
| mehanička trajnost | 10000000 ciklusa |
| materijal kućišta | samogasivi |
| statusne LED lampice | zelena LED backlight (trajna) za dial pointer indication |
| statusne LED lampice | žuta LED lampica (trajna) za output relay energised |
| statusne LED lampice | žuta LED lampica (fast flashing) za timing in progress and output relay de-energised |
| statusne LED lampice | žuta LED lampica (slow flashing) za timing in progress and output relay energised |
| [Uimp] nazivni podnosivi impulsni napon | 5 kV za 1.2-50 mikrosekundi u skladu sa IEC 60664-1 |
| Širina | 22.5 mm |
| time delay type | A, Aw |
| tip kašnjenja | A |
| tip kašnjenja | Aw |
| moment pritezanja | 0.6-1 N.m u skladu sa IEC 60947-1 |
| frekvencija napajanja | 50...60 Hz +/- 5 % |
| tačnost ponavljanja | +/- 0.5 % u skladu sa IEC 61812-1 |
| OKRUžENJE | |
|---|---|
| Sertifikacija proizvoda | CE |
| Sertifikacija proizvoda | UL |
| Sertifikacija proizvoda | GL |
| Sertifikacija proizvoda | CCC |
| Sertifikacija proizvoda | Kina RoHS |
| Sertifikacija proizvoda | EAC |
| Sertifikacija proizvoda | RCM |
| Sertifikacija proizvoda | CSA |
| Temperatura okoline za rad uređaja | -20-60 °C |
| Standardi | UL 508 |
| Standardi | IEC 61812-1 |
| Elektromagnetna kompatibilnost | N/A |
| Elektromagnetna kompatibilnost | N/A |
| Elektromagnetna kompatibilnost | N/A |
| Elektromagnetna kompatibilnost | N/A |
| Elektromagnetna kompatibilnost | N/A |
| Elektromagnetna kompatibilnost | N/A |
| Elektromagnetna kompatibilnost | N/A |
| Elektromagnetna kompatibilnost | N/A |
| Elektromagnetna kompatibilnost | N/A |
| Elektromagnetna kompatibilnost | N/A |
| dielektrična snaga | 2.5 kV za 1 mA/1 minut pri 50 Hz between relay output and power supply sa basic insulation u skladu sa IEC 61812-1 |
| otpornost na udare | 15 gn kada uređaj nije u radu za 11 milisekundi u skladu sa IEC 60068-2-27 |
| otpornost na udare | 5 gn u radu za 11 milisekundi u skladu sa IEC 60068-2-27 |
| otpornost na vibracije | 20 m/s² (f= 10-150 Hz) u skladu sa IEC 60068-2-6 |
| stepen zaprljanosti | 3 u skladu sa IEC 60664-1 |
| direktive | 2006/95/EC - niskonaponska direktiva |
| direktive | 2004/108/EC - elektromagnetna kompatibilnost |
| Temperatura okoline za skladištenje | -40-70 °C |
| relativna vlažnost | 95-95 % pri 25-55 °C |
| IP stepen zaštite | N/A |
| IP stepen zaštite | N/A |
| IP stepen zaštite | N/A |
| ODRžIVOST PONUDE | |
|---|---|
| Informacije o RoHS izuzecima | Da |
| Bez žive | Da |
| Izjava o zaštiti okoliša | ENVPEP1401008EN |
| Status održive ponude | Green Premium proizvod |
| Propis REACh | referenca sadrži SVHC iznad propisanog praga |
| RoHS regulativa za Kinu | X |
| Profil cirkularnosti | ENVEOLI1401008EN |
| EU RoHS direktiva | Nije primenljivo, izvan zakonskog okvira direktive EU RoHS |

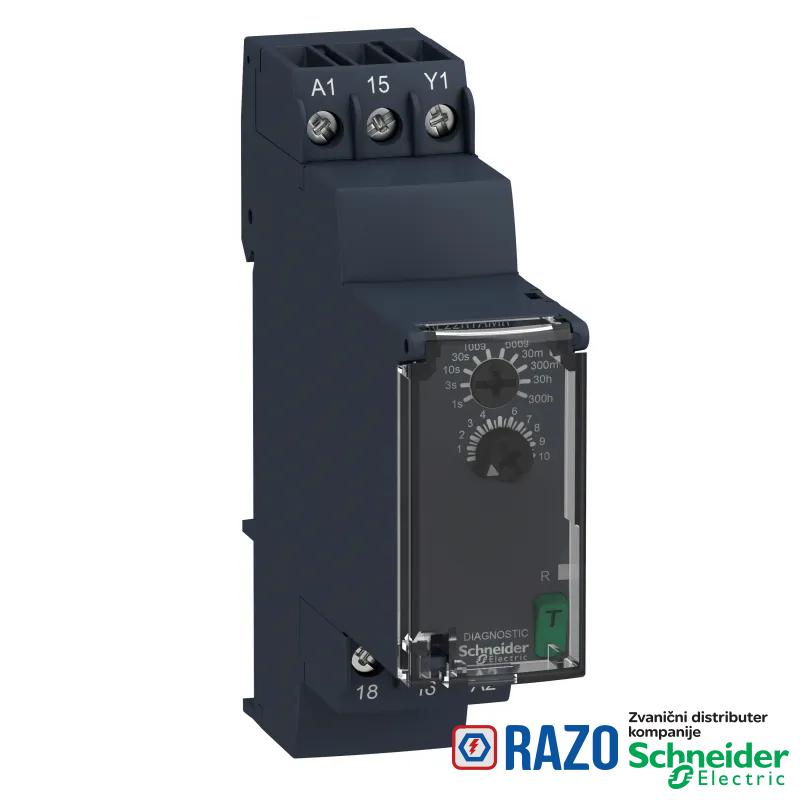

Harmony RE22 modularni vremenski relej sa dualnom funkcijom može se podesiti između 0,05 sekundi i 300 sati, ima nominalni izlaz od 8A i širok je 22,5 milimetara. Obezbeđuje funkciju A i funkciju Aw i može se montirati na DIN šinu. Ovaj modularni vremenski relej sa dualnom funkcijom je idealan za kontrolu vremena u automatizovanim sistemima kao što su automatsko otvaranje vrata, alarmni sistem, osvetljenje u toaletima i rampe na parkinzima. Ima jedan od najtanjih formata na tržištu sa širinom od 22,5mm, čime se postiže fleksibilna i jednostavna montaža na DIN šinu budući da zauzima isti prostor kao bilo koji modularni dvopolni DIN uređaj. Takođe poseduje zaptivni poklopac, jednostavno i precizno podešavanje pomoću rotacionog trimera. Mogućnost izbora vremenskog opsega pruža sveobuhvatno rešenje za upravljanje vašim energetskim sistemom. Tajmer sa dualnom funkcijom za jednostavnu integraciju u ožičene logičke šeme, idealan za rekonstrukciju starih instalacija bez upotrebe PLC.
