| OSNOVNE INFORMACIJE | |
|---|---|
| Grupa proizvoda | Harmony XB5 |
| prečnik za montiranje | 22 mm |
| tip glave uređaja | bez povratka |
| Tip proizvoda ili komponente | izborni prekidač |
| oblik glave signalne jedinice | okrugla |
| tip glave | standard |
| povezivanje - priključci | vijčani priključni blokovi, <= 2 x 1.5 mm² sa kablovskim završetkom u skladu sa EN/IEC 60947-1 |
| povezivanje - priključci | vijčani priključni blokovi, >= 1 x 0.22 mm² bez kablovskog završetka u skladu sa EN/IEC 60947-1 |
| tip kontakata i sastav | 1 NO |
| prodaja po nedeljivim količinama | 1 |
| materijal podnožja | dark grey plastic |
| operacija kontakata | sporo isključenje |
| profil glave uređaja | crna standardna ručica |
| informacija o poziciji glave | 2 pozicije 90° |
| Kratko ime uređaja | XB5 |
| DOPUNSKE INFORMACIJE | |
|---|---|
| upotreba kontakata | standardni kontakti |
| Visina | 42 mm |
| opis priključaka ISO n°1 | (13-14)NO |
| zaštita od kratkog spoja | 10 A rastavni uložak tip gG u skladu sa EN/IEC 60947-5-1 |
| materijal kontakata | legura srebra (Ag/Ni) |
| pozitivno otvaranje | bez |
| [Ith] dozvoljena termička struja u vazduhu | 10 A u skladu sa EN/IEC 60947-5-1 |
| Masa proizvoda | 0.043 kg |
| [Uimp] nazivni podnosivi impulsni napon | 6 kV u skladu sa EN 60947-1 |
| prezentacija uređaja | kompletan proizvod |
| otpornost na uređaj za pranje pod pritiskom | 7000000 Pa pri 55 °C, razdaljina : 0.1 m |
| električna trajnost | 1000000 ciklusa, AC-15, 2 A pri 230 V, broj operacija <3600 ciklusa/h, faktor opterećenja: 0.5 u skladu sa EN/IEC 60947-5-1 dodatak C |
| električna trajnost | 1000000 ciklusa, AC-15, 3 A pri 120 V, broj operacija <3600 ciklusa/h, faktor opterećenja: 0.5 u skladu sa EN/IEC 60947-5-1 dodatak C |
| električna trajnost | 1000000 ciklusa, AC-15, 4 A pri 24 V, broj operacija <3600 ciklusa/h, faktor opterećenja: 0.5 u skladu sa EN/IEC 60947-5-1 dodatak C |
| električna trajnost | 1000000 ciklusa, DC-13, 0.2 A pri 110 V, broj operacija <3600 ciklusa/h, faktor opterećenja: 0.5 u skladu sa EN/IEC 60947-5-1 dodatak C |
| električna trajnost | 1000000 ciklusa, DC-13, 0.5 A pri 24 V, broj operacija <3600 ciklusa/h, faktor opterećenja: 0.5 u skladu sa EN/IEC 60947-5-1 dodatak C |
| [Ui] nazivni napon izolacije | 600 V (stepen zaprljanosti 3) u skladu sa EN 60947-1 |
| [Ie] nazivna radna struja | 3 A pri 240 V, AC-15, A600 u skladu sa EN/IEC 60947-5-1 |
| [Ie] nazivna radna struja | 6 A pri 120 V, AC-15, A600 u skladu sa EN/IEC 60947-5-1 |
| [Ie] nazivna radna struja | 0.1 A pri 600 V, DC-13, Q600 u skladu sa EN/IEC 60947-5-1 |
| [Ie] nazivna radna struja | 0.27 A pri 250 V, DC-13, Q600 u skladu sa EN/IEC 60947-5-1 |
| [Ie] nazivna radna struja | 0.55 A pri 125 V, DC-13, Q600 u skladu sa EN/IEC 60947-5-1 |
| [Ie] nazivna radna struja | 1.2 A pri 600 V, AC-15, A600 u skladu sa EN/IEC 60947-5-1 |
| mehanička trajnost | 1000000 ciklusa |
| kompatibilnost | XB5 |
| izolacija | ne |
| vrednost momenta | 0.14 N.m NO menja električno stanje |
| električna pouzdanost IEC 60947-5-4 | λ < 10exp(-6) pri 5 V, 1 mA u čistoj sredini u skladu sa EN/IEC 60947-5-4 |
| električna pouzdanost IEC 60947-5-4 | λ < 10exp(-8) pri 17 V, 5 mA u čistoj sredini u skladu sa EN/IEC 60947-5-4 |
| Širina | 30 mm |
| Dubina | 70 mm |
| moment pritezanja | 0.8-1.2 N.m u skladu sa EN 60947-1 |
| oblik glave zavrtnja | ukrštena kompatibilno sa Philips no 1 odvijač |
| oblik glave zavrtnja | ukrštena kompatibilno sa pozidriv No 1 odvijač |
| oblik glave zavrtnja | sa prorezom kompatibilno sa matica Ø 4 mm odvijač |
| oblik glave zavrtnja | sa prorezom kompatibilno sa matica Ø 5.5 mm odvijač |
| OKRUžENJE | |
|---|---|
| Sertifikacija proizvoda | UL |
| Sertifikacija proizvoda | DNV |
| Sertifikacija proizvoda | GL |
| Sertifikacija proizvoda | BV |
| Sertifikacija proizvoda | RINA |
| Sertifikacija proizvoda | CSA |
| Sertifikacija proizvoda | LROS (Lloyds register of shipping) |
| IK stepen zaštite | IK06 u skladu sa IEC 50102 |
| Temperatura okoline za rad uređaja | -40-70 °C |
| Standardi | EN/IEC 60947-1 |
| Standardi | EN/IEC 60947-5-4 |
| Standardi | EN/IEC 60947-5-1 |
| Standardi | JIS C 4520 |
| Standardi | UL 508 |
| Standardi | CSA C22.2 No 14 |
| otpornost na udare | 30 gn (trajanje = 18 milisekundi) za ubrzanje polovine sinusne periode u skladu sa IEC 60068-2-27 |
| otpornost na udare | 50 gn (trajanje = 11 milisekundi) za ubrzanje polovine sinusne periode u skladu sa IEC 60068-2-27 |
| otpornost na vibracije | 5 gn (f= 2-500 Hz) u skladu sa IEC 60068-2-6 |
| IP stepen zaštite | IP67 u skladu sa IEC 60529 |
| IP stepen zaštite | IP69 |
| IP stepen zaštite | IP69K |
| Temperatura okoline za skladištenje | -40-70 °C |
| NEMA stepen zaštite | NEMA 13 |
| NEMA stepen zaštite | NEMA 4X |
| klasa zaštite protiv električnog udara | klasa II u skladu sa IEC 60536 |
| Tretman zaštite | TH |
| ODRžIVOST PONUDE | |
|---|---|
| Informacije o RoHS izuzecima | Da |
| Bez žive | Da |
| Izjava o zaštiti okoliša | ENVPEP1710010EN |
| Status održive ponude | Green Premium proizvod |
| Bez toksičnih teških metala | Da |
| Propis REACh | referenca sadrži SVHC iznad propisanog praga |
| REACh bez SVHC | Da |
| WEEE | Ovaj proizvod je na tržištima Evropske unije neophodno odložiti u skladu sa specifičnim smernicama za prikupljanje otpada i nikako ne sme da dospe u kontejnere za otpatke. |
| RoHS regulativa za Kinu | X |
| Profil cirkularnosti | ENVEOLI1710010EN |
| EU RoHS direktiva | Proaktivna usaglašenost (proizvod nije u zakonskom okviru direktive EU RoHS) |
| UGOVORNA GARANCIJA | |
|---|---|
| Garancija | 18 months |

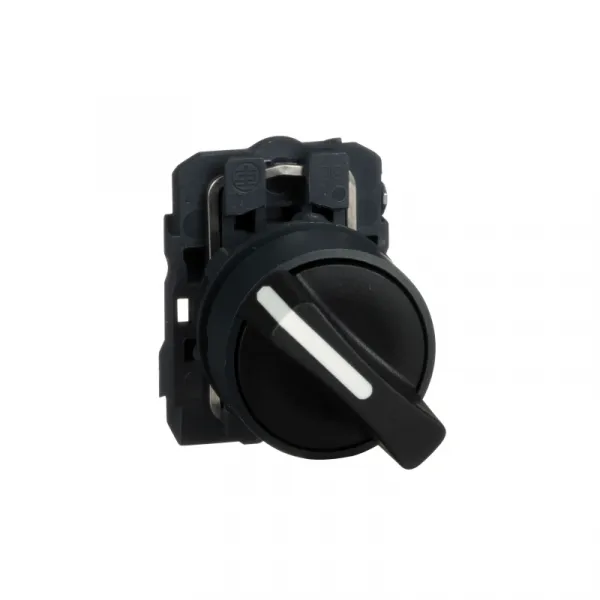

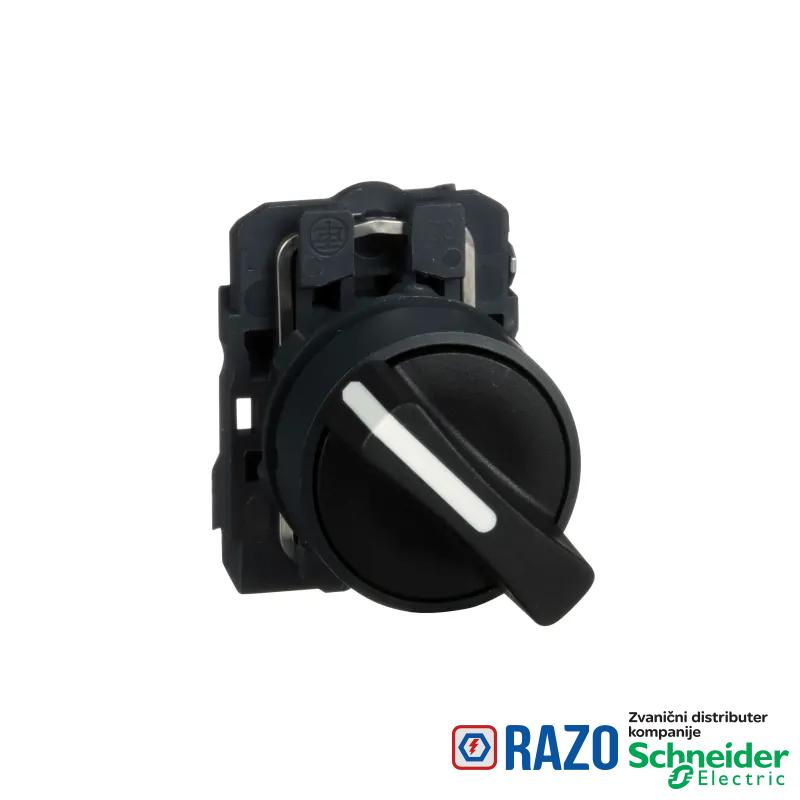

Ovaj Harmony XB5, modularni crni izborni prekidač ima 2 položaja, radi sa stay put mehanizmom i i ima terminal sa vijčanim stezaljkama. Ovaj izborni prekidač nudi raznovrsni interfejs za kontrolu vaših mašina. Lako se ugrađuje u standardne otvore od 22 mm i povezuje na vaša kontrolna kola jednostavnim vijčanim stezaljkama. Pruža efikasan način da podesite mašinu u različite režime rada. Otporan je na udare, otporan prašinu, vodu i vibracije zahvaljujući IP69, što ga čini idealnim za rad u zahtevnim sredinama. Plastični okvir čini ovaj sistem idealnim za primene koje zahtevaju dobru otpornost na hemijska sredstva i/ili dvostruku električnu izolaciju.
