| OSNOVNE INFORMACIJE | |
|---|---|
| [Us] nazivni napon napajanja | 220...240 V AC 50/60 Hz |
| dodatne informacije o glavi uređaja | sa glatkim sočivima |
| Grupa proizvoda | Harmony XB5 |
| svetlosni izvor | zaštićeni LED |
| prečnik za montiranje | 22 mm |
| tip glave uređaja | sa povratkom |
| Tip proizvoda ili komponente | illuminated push-button |
| oblik glave signalne jedinice | okrugla |
| materijal montažnog rama | plastika |
| tip glave | standard |
| povezivanje - priključci | vijčani priključni blokovi, <= 2 x 1.5 mm² sa kablovskim završetkom u skladu sa EN/IEC 60947-1 |
| povezivanje - priključci | vijčani priključni blokovi, 1 x 0.22...2 x 2.5 mm² bez kablovskog završetka u skladu sa EN/IEC 60947-1 |
| tip kontakata i sastav | 1 NO + 1 NC |
| prodaja po nedeljivim količinama | 1 |
| materijal podnožja | dark grey plastic |
| operacija kontakata | sporo isključenje |
| profil glave uređaja | zelena udubljena, neoznačeno |
| Kratko ime uređaja | XB5 |
| baza sijalice | integrisan LED |
| DOPUNSKE INFORMACIJE | |
|---|---|
| upotreba kontakata | standardni kontakti |
| Visina | 42 mm |
| opis priključaka ISO n°1 | (13-14)NO |
| opis priključaka ISO n°1 | (21-22)NC |
| sila u radu | 3.5 N NC menja električno stanje |
| sila u radu | 3.8 N |
| zaštita od kratkog spoja | 10 A rastavni uložak tip gG u skladu sa EN/IEC 60947-5-1 |
| put u radu | 1.5 mm (NC menja električno stanje) |
| put u radu | 2.6 mm (NO menja električno stanje) |
| put u radu | 4.3 mm (ukupni put) |
| materijal kontakata | legura srebra (Ag/Ni) |
| pozitivno otvaranje | sa u skladu sa EN/IEC 60947-5-1 dodatak K |
| [Ith] dozvoljena termička struja u vazduhu | 10 A u skladu sa EN/IEC 60947-5-1 |
| Masa proizvoda | 0.056 kg |
| [Uimp] nazivni podnosivi impulsni napon | 6 kV u skladu sa EN/IEC 60947-1 |
| struja potrošnje | 14 mA |
| prezentacija uređaja | kompletan proizvod |
| otpornost na uređaj za pranje pod pritiskom | 7000000 Pa pri 55 °C, razdaljina : 0.1 m |
| električna trajnost | 1000000 ciklusa, AC-15, 2 A pri 230 V, broj operacija <3600 ciklusa/h, faktor opterećenja: 0.5 u skladu sa EN/IEC 60947-5-1 dodatak C |
| električna trajnost | 1000000 ciklusa, AC-15, 3 A pri 120 V, broj operacija <3600 ciklusa/h, faktor opterećenja: 0.5 u skladu sa EN/IEC 60947-5-1 dodatak C |
| električna trajnost | 1000000 ciklusa, AC-15, 4 A pri 24 V, broj operacija <3600 ciklusa/h, faktor opterećenja: 0.5 u skladu sa EN/IEC 60947-5-1 dodatak C |
| električna trajnost | 1000000 ciklusa, DC-13, 0.2 A pri 110 V, broj operacija <3600 ciklusa/h, faktor opterećenja: 0.5 u skladu sa EN/IEC 60947-5-1 dodatak C |
| električna trajnost | 1000000 ciklusa, DC-13, 0.5 A pri 24 V, broj operacija <3600 ciklusa/h, faktor opterećenja: 0.5 u skladu sa EN/IEC 60947-5-1 dodatak C |
| GCR BRIDGE | XB5AWCUST09 |
| servisni vek | 100000 sati pri nazivnom naponu i 25 °C |
| podnosivi naponski udar | 1 kV u skladu sa IEC 61000-4-5 |
| [Ui] nazivni napon izolacije | 600 V (stepen zaprljanosti 3) u skladu sa EN/IEC 60947-1 |
| tip signalizacije | trajna |
| [Ie] nazivna radna struja | 3 A pri 240 V, AC-15, A600 u skladu sa EN/IEC 60947-5-1 |
| [Ie] nazivna radna struja | 6 A pri 120 V, AC-15, A600 u skladu sa EN/IEC 60947-5-1 |
| [Ie] nazivna radna struja | 0.1 A pri 600 V, DC-13, Q600 u skladu sa EN/IEC 60947-5-1 |
| [Ie] nazivna radna struja | 0.27 A pri 250 V, DC-13, Q600 u skladu sa EN/IEC 60947-5-1 |
| [Ie] nazivna radna struja | 0.55 A pri 125 V, DC-13, Q600 u skladu sa EN/IEC 60947-5-1 |
| [Ie] nazivna radna struja | 1.2 A pri 600 V, AC-15, A600 u skladu sa EN/IEC 60947-5-1 |
| granice napona | 195-264 V AC |
| mehanička trajnost | 10000000 ciklusa |
| kompatibilnost | XB5 |
| izolacija | da |
| električna pouzdanost IEC 60947-5-4 | λ < 10exp(-6) pri 5 V, 1 mA u čistoj sredini u skladu sa EN/IEC 60947-5-4 |
| električna pouzdanost IEC 60947-5-4 | λ < 10exp(-8) pri 17 V, 5 mA u čistoj sredini u skladu sa EN/IEC 60947-5-4 |
| Širina | 30 mm |
| Dubina | 57 mm |
| moment pritezanja | 0.8-1.2 N.m u skladu sa EN 60947-1 |
| oblik glave zavrtnja | ukrštena kompatibilno sa Philips no 1 odvijač |
| oblik glave zavrtnja | ukrštena kompatibilno sa pozidriv No 1 odvijač |
| oblik glave zavrtnja | sa prorezom kompatibilno sa matica Ø 4 mm odvijač |
| oblik glave zavrtnja | sa prorezom kompatibilno sa matica Ø 5.5 mm odvijač |
| OKRUžENJE | |
|---|---|
| Sertifikacija proizvoda | DNV |
| Sertifikacija proizvoda | UL odobrenje |
| Sertifikacija proizvoda | GL |
| Sertifikacija proizvoda | BV |
| Sertifikacija proizvoda | RINA |
| Sertifikacija proizvoda | LROS (Lloyds register of shipping) |
| Sertifikacija proizvoda | CSA |
| IK stepen zaštite | IK05 u skladu sa IEC 50102 |
| Temperatura okoline za rad uređaja | -40-70 °C |
| otpornost na elektromagnetna polja | 10 V/m u skladu sa IEC 61000-4-3 |
| Standardi | EN/IEC 60947-5-4 |
| Standardi | EN/IEC 60947-1 |
| Standardi | EN/IEC 60947-5-1 |
| Standardi | CSA C22.2 No 14 |
| Standardi | JIS C 4520 |
| Standardi | UL 508 |
| otpornost na udare | 30 gn (trajanje = 18 milisekundi) za ubrzanje polovine sinusne periode u skladu sa IEC 60068-2-27 |
| otpornost na udare | 50 gn (trajanje = 11 milisekundi) za ubrzanje polovine sinusne periode u skladu sa IEC 60068-2-27 |
| otpornost na vibracije | 5 gn (f= 2-500 Hz) u skladu sa IEC 60068-2-6 |
| IP stepen zaštite | IP66 u skladu sa IEC 60529 |
| IP stepen zaštite | IP69 |
| IP stepen zaštite | IP69K |
| IP stepen zaštite | IP67 |
| Temperatura okoline za skladištenje | -40-70 °C |
| kategorija prenapona | klasa II u skladu sa IEC 60536 |
| NEMA stepen zaštite | NEMA 13 |
| NEMA stepen zaštite | NEMA 4X |
| otpornost na elektrostatičko pražnjenje | 6 kV na kontaktu (metalnim delovima) u skladu sa IEC 61000-4-2 |
| otpornost na elektrostatičko pražnjenje | 8 kV u vazduhu (u izolovanim delovima) u skladu sa IEC 61000-4-2 |
| Tretman zaštite | TH |
| otpornost na brze prelaze | 2 kV u skladu sa IEC 61000-4-4 |
| elektromagnetna emisija | klasa B u skladu sa IEC 55011 |
| ODRžIVOST PONUDE | |
|---|---|
| Informacije o RoHS izuzecima | Da |
| Bez žive | Da |
| Izjava o zaštiti okoliša | ENVPEP1710010EN |
| Status održive ponude | Green Premium proizvod |
| Propis REACh | referenca sadrži SVHC iznad propisanog praga |
| REACh bez SVHC | Da |
| WEEE | Ovaj proizvod je na tržištima Evropske unije neophodno odložiti u skladu sa specifičnim smernicama za prikupljanje otpada i nikako ne sme da dospe u kontejnere za otpatke. |
| RoHS regulativa za Kinu | X |
| Profil cirkularnosti | ENVEOLI1710010EN |
| EU RoHS direktiva | Proaktivna usaglašenost (proizvod nije u zakonskom okviru direktive EU RoHS) |
| UGOVORNA GARANCIJA | |
|---|---|
| Garancija | 18 months |

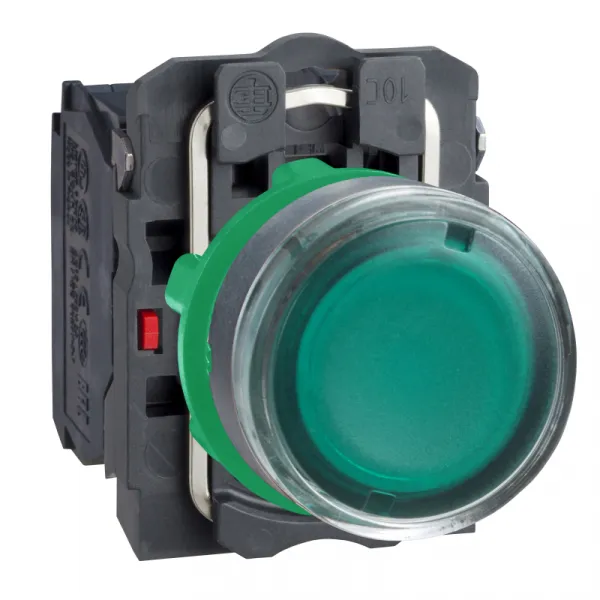

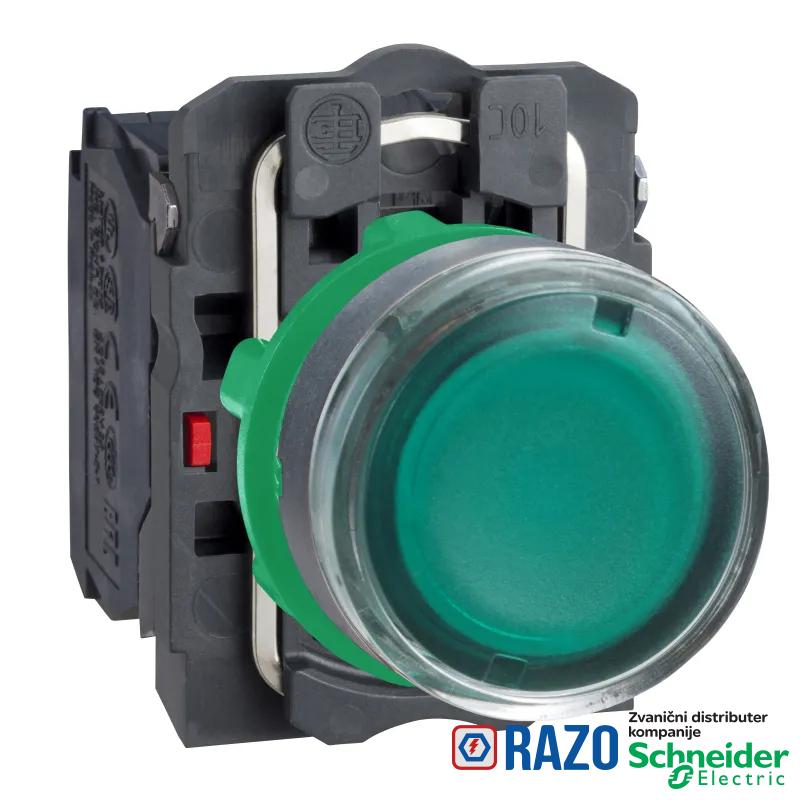

Naziv proizvoda: Svetleći taster sa povratkom,sa LED diodom
Materijal I oblik glave: Plastika,okrugla (integrisani LED)
Napon: 230V
Broj kontakata:2-1NO+1NC
Boja glave:Zelena
Stepen zaštite: IP65
