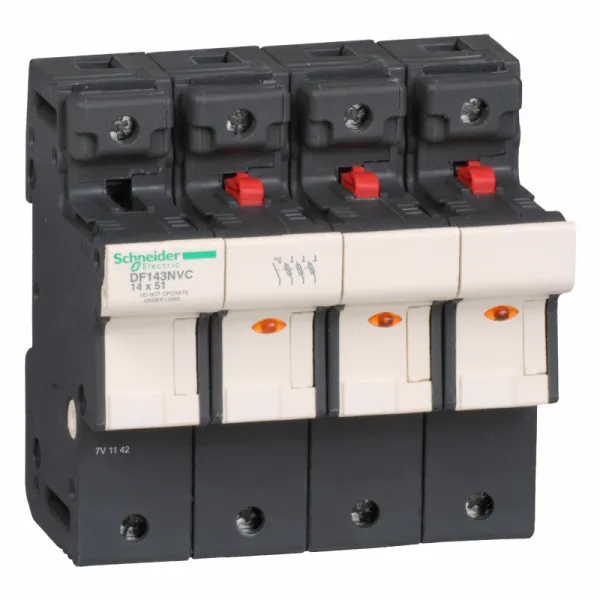

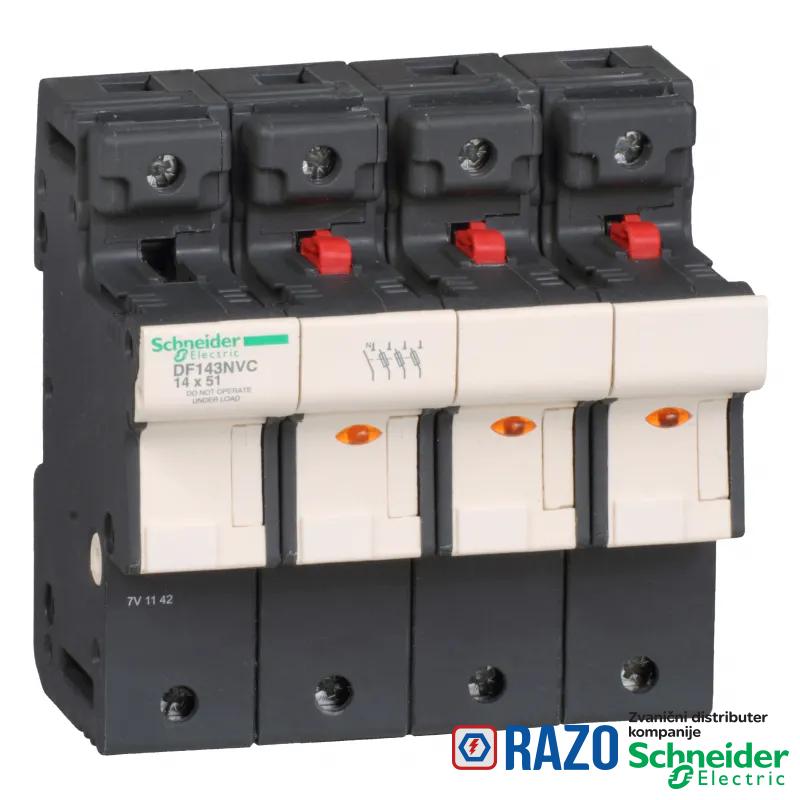

OSNOVNE INFORMACIJE
veličina osigurača	14 x 51 mm
[Ue] nazivni napon	690 V AC
[Ue] nazivni napon	690 V DC
Grupa proizvoda	TeSys nosači osigurača
podnosiva struja kratkog spoja	120 kA 400 V u skladu sa IEC 60947-3
podnosiva struja kratkog spoja	120 kA 500 V u skladu sa IEC 60947-3
podnosiva struja kratkog spoja	80 kA 690 V u skladu sa IEC 60947-3
tip osigurača	, gG
tip osigurača	, aM
[Ui] nazivni napon izolacije	690 V AC
kompatibilnost proizvoda	DF3EA fuse cartridge striker
kompatibilnost proizvoda	DF3EN fuse cartridge striker
kompatibilnost proizvoda	DF14AM pomoćni kontaktni blok
[Ie] nazivna radna struja	50 A
način upravljanja	ručica
Broj polova	3P + N
[Ipk] nazivna vršna struja kratkog spoja	15 kA sa cevastim vezama u skladu sa IEC 60269-1
Lokalna signalizacija	indikator pregorelog osigurača
Tip proizvoda ili komponente	nosač osigurača
ime proizvoda	TeSys DF
sastav uređaja	tubular link za locked in Neutral pole
[Uimp] nazivni podnosivi impulsni napon	8 kV
Kratko ime uređaja	DF14
grupa proizvoda	TeSys

DOPUNSKE INFORMACIJE
Visina	110.8 mm
moment pritezanja	3.5 N.m
Nosači za montažu	35 mm simetrična DIN šina
standardi	EN/IEC 60947-3
standardi	EN/IEC 60269-2
standardi	UL 4248-1
standardi	CSA C22.2 No 4248-1
sertifikacije proizvoda	IEC
sertifikacije proizvoda	UL priznato
sertifikacije proizvoda	CSA
sertifikacije proizvoda	EAC
Količina po setu	set od 1
Širina	105 mm
Dubina	76.5 mm
povezivanje - priključci	vijčani priključni blokovi 1 kabl(ovi) 2.5-25 mm²kruti
povezivanje - priključci	vijčani priključni blokovi 2 kabl(ovi) 2.5-10 mm²kruti
povezivanje - priključci	vijčani priključni blokovi 1 kabl(ovi) 2.5-25 mm²fleksibilni with or without
povezivanje - priključci	vijčani priključni blokovi 2 kabl(ovi) 2.5-10 mm²fleksibilni with or without
Masa proizvoda	0.573 kg
pozicija montaže	vertikalno (tolerancija: +/- 23°)

OKRUžENJE
temperatura okoline za rad	-20-60 °C with derating above 20°C
temperatura okoline za skladištenje	-40-80 °C
zaštitni tretman	TH
kompatibilnost	DF14
Otpornost na vatru	960 °C u skladu sa IEC 60695-2-1
IP stepen zaštite	IP20 u skladu sa IEC 60529

ODRžIVOST PONUDE
RoHS regulativa za Kinu	X
Informacije o RoHS izuzecima	Da
Bez žive	Da
Bez toksičnih teških metala	Da
EU RoHS direktiva	Usaglašeno
Propis REACh	referenca ne sadrži SVHC iznad propisanog praga
REACh bez SVHC	Da
WEEE	Ovaj proizvod je na tržištima Evropske unije neophodno odložiti u skladu sa specifičnim smernicama za prikupljanje otpada i nikako ne sme da dospe u kontejnere za otpatke.
