OSNOVNE INFORMACIJE
napon upravljačkog kola	380 V AC 40...400 Hz
[Ue] nazivni napon	<= 1000 V AC 50/60 Hz
[Ue] nazivni napon	<= 460 V DC
Grupa proizvoda	TeSys F
tip upravljačkog kola	AC pri 40...400 Hz
primena kontaktora	upravljanje motorom
primena kontaktora	rezistivno opterećenje

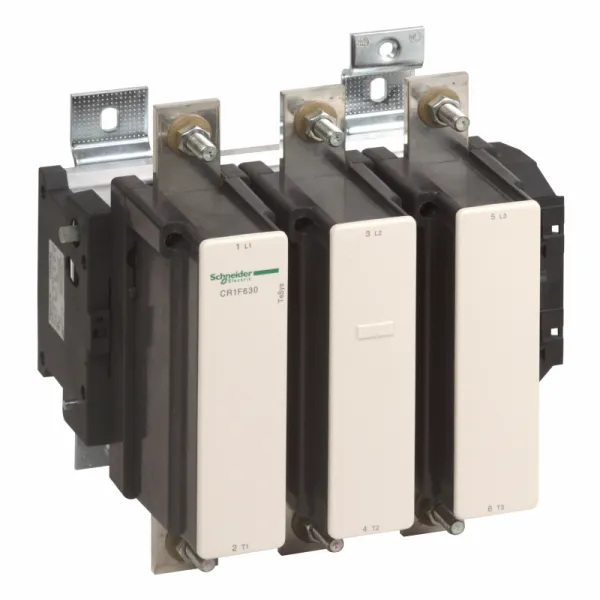

Tip proizvoda ili komponente	kontaktor
ime proizvoda	TeSys F
grupa proizvoda	TeSys
raspored kontakata	3 NO
kategorija upotrebe	AC-3
kategorija upotrebe	AC-1
kategorija upotrebe	AC-4
[Ie] nazivna struja	1000 A 40 °C) pri <= 440 V AC AC-1
[Ie] nazivna struja	630 A 55 °C) pri <= 440 V AC AC-3
Broj polova	3P
snaga motora kW	335 kW pri 380...400 V AC 50/60 Hz (AC-3)
snaga motora kW	375 kW pri 415 V AC 50/60 Hz (AC-3)
snaga motora kW	400 kW pri 440 V AC 50/60 Hz (AC-3)
snaga motora kW	400 kW pri 500 V AC 50/60 Hz (AC-3)
snaga motora kW	450 kW pri 660...690 V AC 50/60 Hz (AC-3)
snaga motora kW	450 kW pri 1000 V AC 50/60 Hz (AC-3)
snaga motora kW	200 kW pri 220...230 V AC 50/60 Hz (AC-3)
snaga motora kW	100 kW pri 400 V AC 50/60 Hz (AC-4)
Kratko ime uređaja	LC1F

DOPUNSKE INFORMACIJE
Sertifikacija proizvoda	UL
Sertifikacija proizvoda	CCC
Sertifikacija proizvoda	RINA
Sertifikacija proizvoda	CB
Sertifikacija proizvoda	DNV
Sertifikacija proizvoda	BV
Sertifikacija proizvoda	ABS
Sertifikacija proizvoda	RMRoS
Sertifikacija proizvoda	LROS (Lloyds register of shipping)
snaga disipacije po polu	120 W AC-1
snaga disipacije po polu	48 W AC-3
prosečna impedansa	0.12 mΩ - Ith 1000 A 50 Hz
[Ith] dozvoljena termička struja u vazduhu	1000 A pri <40 °C
[Ith] dozvoljena termička struja u vazduhu	1250 A
ograničenje napona upravljačkog kola	u radu: 0.85...1.1 Uc 40...400 Hz 55 °C)
ograničenje napona upravljačkog kola	propad napona: 0.25...0.5 Uc 40...400 Hz 55 °C)
Standardi	EN 60947-1
Standardi	JIS C8201-4-1
Standardi	IEC 60947-4-1
Standardi	IEC 60947-1
Standardi	EN 60947-4-1
Nosači za montažu	ploča
nazivna prekidna moć	5040 A u skladu sa IEC 60947-4-1
pripadajući osigurač	1000 A gG pri <= 440 V
pripadajući osigurač	630 A aM pri <= 440 V
udarna snaga u VA	1650-1650 VA 40...400 Hz 0.9 20 °C)
[Uimp] nazivni podnosivi impulsni napon	8 kV
povezivanje - priključci	upravljačko kolo: vijčani priključni blokovi 1 kabl(ovi) 1-4 mm²fleksibilni bez kablovskog završetka
povezivanje - priključci	upravljačko kolo: vijčani priključni blokovi 2 kabl(ovi) 1-4 mm²fleksibilni bez kablovskog završetka
povezivanje - priključci	upravljačko kolo: vijčani priključni blokovi 1 kabl(ovi) 1-4 mm²fleksibilni sa
povezivanje - priključci	upravljačko kolo: vijčani priključni blokovi 2 kabl(ovi) 1-2.5 mm²fleksibilni sa
povezivanje - priključci	upravljačko kolo: vijčani priključni blokovi 1 kabl(ovi) 1-4 mm²jednožični bez kablovskog završetka
povezivanje - priključci	upravljačko kolo: vijčani priključni blokovi 2 kabl(ovi) 1-4 mm²jednožični bez kablovskog završetka
povezivanje - priključci	kolo napajanja: sabirnica 2 kabl(ovi) - poprečni presek sabirnice: 60 x 5 mm
povezivanje - priključci	kolo napajanja: povezivanje na zavrtanj
vreme uključenja/isključenja	40...80 ms zatvaranje
vreme uključenja/isključenja	100...200 ms otvaranje
maksimalni radni ciklus	1200 ciklusa/h pri <55 °C
moment pritezanja	upravljačko kolo: 1.2 N.m
moment pritezanja	kolo napajanja: 58 N.m
mehanička trajnost	5 miliona ciklusa
kompatibilnost	LC1F
snaga držanja u VA	22-22 VA 40...400 Hz 0.9 20 °C)
Kategorija prenapona	III
[Ui] nazivni napon izolacije	1000 V u skladu sa IEC 60947-4-1
[Ui] nazivni napon izolacije	1500 V u skladu sa VDE 0110 grupa C
[Icw] kratkotrajna podnosiva struja kratkog spoja	5050 A pri <40 °C - 10 s
[Icw] kratkotrajna podnosiva struja kratkog spoja	4400 A pri <40 °C - 30 s
[Icw] kratkotrajna podnosiva struja kratkog spoja	3400 A pri <40 °C - 1 min
[Icw] kratkotrajna podnosiva struja kratkog spoja	2200 A pri <40 °C - 3 min
[Icw] kratkotrajna podnosiva struja kratkog spoja	1600 A pri <40 °C - 10 min
disipacija toplote	20-20 W

OKRUžENJE
Visina	304 mm
Temperatura okoline za rad uređaja	-5-55 °C
Masa proizvoda	18.6 kg
Temperatura okoline za skladištenje	-60-80 °C
zaštitni tretman	TH
IP stepen zaštite	IP20 prednja strana sa poklopcima u skladu sa IEC 60529
IP stepen zaštite	IP20 prednja strana sa poklopcima u skladu sa VDE 0106
nadmorska visina za rad uređaja	3000 m bez smanjenja karakteristika
Širina	309 mm
Dubina	255 mm
dopustiva temperatura u okolini uređaja	-40-70 °C

ODRžIVOST PONUDE
Informacije o RoHS izuzecima	Da
Bez žive	Da
Izjava o zaštiti okoliša	ENVPEP1505009EN
Status održive ponude	Green Premium proizvod
Propis REACh	referenca ne sadrži SVHC iznad propisanog praga
WEEE	Ovaj proizvod je na tržištima Evropske unije neophodno odložiti u skladu sa specifičnim smernicama za prikupljanje otpada i nikako ne sme da dospe u kontejnere za otpatke.
RoHS regulativa za Kinu	Proizvod je izvan RoHS okvira za Kinu. Informativna deklaracija supstanci.
Profil cirkularnosti	ENVEOLI1505009EN
EU RoHS direktiva	Usaglašeno
