OSNOVNE INFORMACIJE
Tip mreže	AC/DC
prekostrujna zaštita	270-270 A
Tip proizvoda ili komponente	prekidač

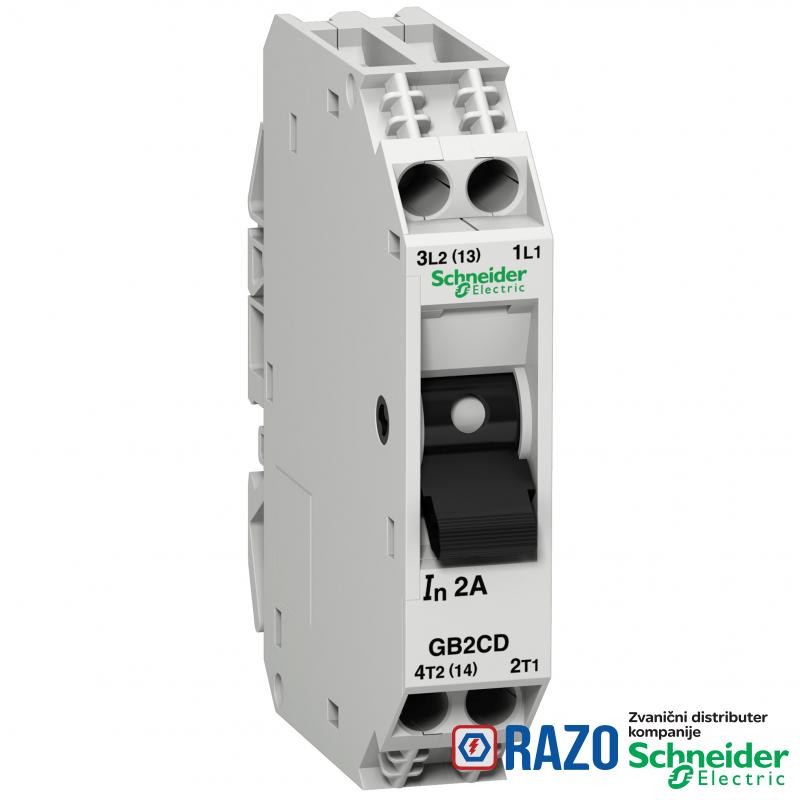

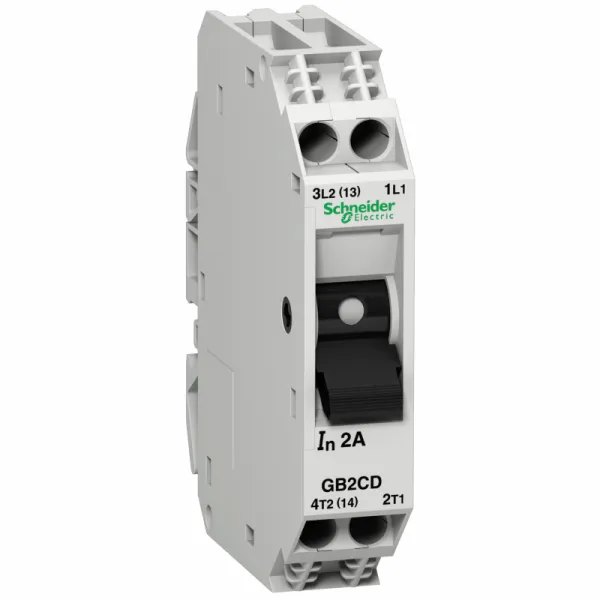

ime proizvoda	TeSys GB2
kategorija upotrebe	kategorija A u skladu sa IEC 60947-2
kategorija upotrebe	DC-12 u skladu sa IEC 60947-5-1
kategorija upotrebe	DC-13 u skladu sa IEC 60947-5-1
grupa proizvoda	TeSys
[Ics] servisna prekidna moć	75 % pri 110 V AC 50/60 Hz u skladu sa IEC 60947-2
[Ics] servisna prekidna moć	75 % pri 230/240 V AC 50/60 Hz u skladu sa IEC 60947-2
prekidna moć	1.5 kA Icu pri 24 V DC u skladu sa IEC 60947-2
prekidna moć	1.5 kA Icu pri 230/240 V AC 50/60 Hz u skladu sa IEC 60947-2
prekidna moć	2 kA Icu pri 110 V AC 50/60 Hz u skladu sa IEC 60947-2
Broj polova	1P + N
frekvencija mreže	50/60 Hz u skladu sa IEC 60947-2
Primena uređaja	upravljanje
Kratko ime uređaja	GB2
tehnologija zaštitne jedinice	termomagnetna

DOPUNSKE INFORMACIJE
mehanička robusnost	udara: 22 Gn za 20 ms u skladu sa IEC 60068-2-27
mehanička robusnost	vibracije: 5 Gn, 5...110 Hz u skladu sa IEC 60068-2-6
[In] nazivna struja	20 A
[Ue] nazivni radni napon	250 V AC 50/60 Hz u skladu sa IEC 60947-2
[Ue] nazivni radni napon	48 V DC
Visina	74 mm
Nosači za montažu	ploča
Nosači za montažu	šina
9 mm redovi	2
Masa proizvoda	0.07 kg
povezivanje - priključci	priključak 1 kabl(ovi) 0.75-6 mm²jednožični bez kablovskog završetka
povezivanje - priključci	priključak 2 kabl(ovi) 0.75-4 mm²jednožični bez kablovskog završetka
povezivanje - priključci	priključak 1 kabl(ovi) 0.75-4 mm²fleksibilni sa
povezivanje - priključci	priključak 2 kabl(ovi) 0.75-2.5 mm²fleksibilni sa
[Uimp] nazivni podnosivi impulsni napon	4 kV u skladu sa IEC 60947-2
Tip upravljanja	ručica
snaga disipacije po polu	2 W
električna trajnost	8000 ciklusa
Način montiranja	stezaljkom
moment pritezanja	1.2 N.m na priključak
mehanička trajnost	8000 ciklusa
kompatibilnost	GB2
Količina po setu	set od 6
pozicija montiranja ručice	vertikalno
pozicija montiranja ručice	horizontalno
Širina	15 mm
Dubina	67 mm

OKRUžENJE
Sertifikacija proizvoda	NEMKO
Sertifikacija proizvoda	UL
temperatura okoline za rad	-20-60 °C
Standardi	EN 60947-1
Standardi	IEC 60947-2
Standardi	EN 60947-2
Standardi	IEC 60947-1
Temperatura okoline za skladištenje	-40-80 °C
zaštitni tretman	TC
IP stepen zaštite	IP20 u skladu sa IEC 60529
nadmorska visina za rad uređaja	3000 m
Otpornost na vatru	960 °C u skladu sa IEC 60695-2-1

ODRžIVOST PONUDE
Informacije o RoHS izuzecima	Da
Bez žive	Da
Izjava o zaštiti okoliša	ENVPEP110308EN
Status održive ponude	Green Premium proizvod
Bez toksičnih teških metala	Da
Propis REACh	referenca ne sadrži SVHC iznad propisanog praga
REACh bez SVHC	Da
WEEE	Ovaj proizvod je na tržištima Evropske unije neophodno odložiti u skladu sa specifičnim smernicama za prikupljanje otpada i nikako ne sme da dospe u kontejnere za otpatke.
RoHS regulativa za Kinu	Proaktivna RoHS deklaracija za Kinu (izvan RoHS pravnog okvira za Kinu)
Profil cirkularnosti	N/A
EU RoHS direktiva	Usaglašeno
